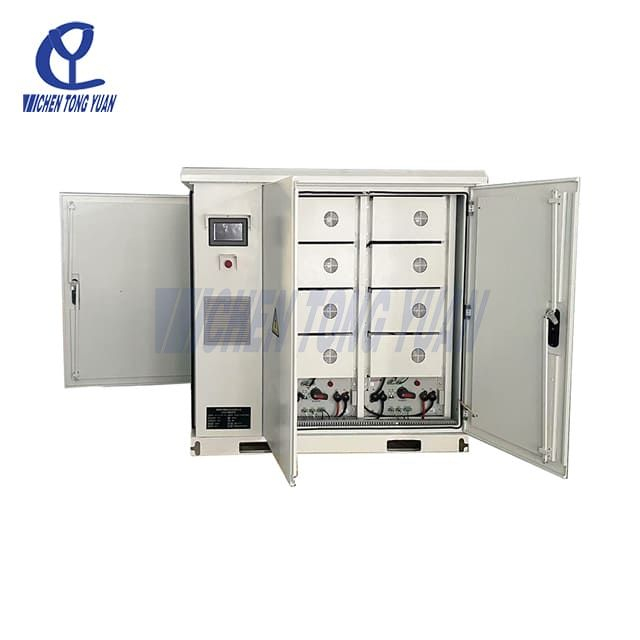

Systèmes de stockage d'énergie de batterie BESS 50KW / 100KWh

50KW / 100KWh Bess Battery Energy Storage Systems Desgin

50kw / 100kwh Bess Battery Energy Storage Systems Introduction

Système de stockage d'énergie de batterie BESS ou système de stockage commercial et industriel est un système qui peut stocker l'énergie électrique et la puissance d'alimentation, avec une transition en douceur, un rasage de pointe et un remplissage de la vallée, une régulation de fréquence et de tension et d'autres fonctions. Il peut lisser la sortie de la production d'énergie solaire et éolienne et réduire l'impact de son aléatoire, de son écart et de sa fluctuation sur le réseau électrique et les utilisateurs; La facturation de la période de prix de la vallée et la décharge dans la période de prix de pointe peuvent réduire les dépenses d'électricité de l'utilisateur; En cas de panne de courant dans le grand réseau électrique, il peut fonctionner indépendamment pour garantir une alimentation électrique ininterrompue aux utilisateurs.

Fonction de systèmes de stockage d'énergie de batterie BESS

◆ Soutenir l'accès photovoltaïque ；

◆ Méthodes de communication multiples, support des mises à niveau à distance ；

◆ Densité ultra à grande énergie, petite taille, installation et transport faciles ；

◆ Conception modulaire, extension flexible, transport et entretien pratique ；

◆ Prend en charge une charge 100% déséquilibrée et une surcharge à long terme de 110% ；

◆ Alimentation de sortie réglable, puissance de charge et décharge réglable, forte adaptabilité au réseau électrique.

Paramètre Systèmes de stockage d'énergie de batterie de batterie BESS 50KW / 100KWh

Puissance nominale	50 kW
Capacité de batterie au lithium	107,5 kWh
Tension de courant continu	324-432vdc
Tension CA	380vac
Entrée PV
Mode de travail	MPPT
Tension d'entrée PV nominale	500 V
Plage de tension de suivi MPPT	180V-1000V
VOC de tension d'entrée PV maximale (Dans les conditions de température les plus basses)	1000v
Power d'entrée PV maximum	55 kW
Canaux de suivi MPPT (canaux d'entrée)	8
Saisir
Plage de tension d'entrée CC	160-800V
Plage d'entrée CA notée	220 / 380VAC 3PHASE 50 / 60Hz
Sortir
Efficacité de sortie de l'onduleur	97% (pic)
Tension de sortie de l'onduleur	220 / 380VAC 3PHASE 50 / 60Hz
Forme d'onde de sortie de l'onduleur	Onde sinusoïdale pure
Efficacité de puissance de la ville	> 99%
Plage de tension de sortie de la ville	Suit l'entrée
Plage de fréquences de sortie de puissance de la ville	Suit l'entrée
Distorsion de la forme d'onde de sortie de l'onduleur	≤ 3% (charge linéaire)
Mode de batterie Perte sans chargement	≤ 1% de la puissance nominale
Courant nominal de sortie AC	45,4 / 43.4a
Méthode de charge	Méthode de charge en trois étapes (courant constant, tension constante, charge flottante)
Batterie au lithium
Courant de décharge standard	60A
Courant de décharge maximum	100A
Plage de tension de travail	324-432vdc
Tension standard du système	384VDC
MAX Chargement courant par groupe	50A
Tension de charge maximale par groupe	54V
Profondeur de décharge	DoD 80%
Condition ambiante
Température de travail	-10 ° C ~ 40 ° C
Température de stockage	-15 ° C ~ 60 ° C
Bruit	≤55 dB
Humidité relative	0% ~ 95%; pas de condensation

50kw / 100kwh Bess Battery Energy Storage Systems Drawing

Composants système des systèmes de stockage d'énergie de batterie BESS de 50 kW / 100kwh

Application des systèmes de stockage d'énergie de la batterie BESS

Intégration d'énergie renouvelable et stabilisation du réseau

Les systèmes de stockage d'énergie de batterie BESS, incorporant un système d'énergie de stockage de batterie haute performance avec une armoire de stockage de batterie robuste et un système de stockage électrique de batterie efficace, est conçu pour contrer les fluctuations rapides inhérentes à la production photovoltaïque et éolienne. En mettant rapidement en mémoire tampon ces changements instantanés, le système lisse les variations de puissance, minimise les déchets de ressources et réduit considérablement la réduction du vent, améliorant ainsi la stabilité globale du réseau.

Gestion de charge dynamique et régulation de fréquence

Ces systèmes avancés de stockage d'énergie de la batterie BESS sont essentiels pour exécuter des stratégies de rasage de pointe et de remplissage de la vallée tout en garantissant le lissage dynamique de la charge. Ses capacités de réglage rapide de la fréquence du réseau sont essentielles pour maintenir la stabilité opérationnelle et la fiabilité. Dans les applications de microrépartie, le système joue un rôle pivot dans la préservation de l'équilibre dynamique et la sécurisation de la stabilité de la tension pour les charges critiques, en prenant efficacement à la fois le système d'énergie de stockage de batterie et les composants du système de stockage électrique de la batterie.

Optimisation économique et réduction de la charge de pointe

En déplaçant la consommation d'électricité vers des périodes hors pointe, les systèmes de stockage d'énergie de la batterie BESS tirent parti des écarts de prix entre les tarifs de pointe et hors pointe, réalisant ainsi des économies de coûts substantielles. De plus, fonctionnant comme une source de puissance de sauvegarde fiable, le système atténue la demande d'électricité maximale, garantissant une consommation d'énergie optimisée et une efficacité économique accrue à travers le réseau.
