Résumé : Les armoires extérieures sont confrontées à des conditions plus complexes et plus difficiles que les armoires intérieures en raison de leurs environnements d'utilisation diversifiés. Une prise en compte approfondie des diverses conditions climatiques, de la résistance à la corrosion, de la résistance aux UV, de l'imperméabilisation, de la protection contre la poussière et de la dissipation thermique dans la conception structurelle est essentielle pour garantir les performances électriques de l'armoire. Cet article fournit une analyse détaillée des aspects clés de la conception structurelle des armoires extérieures, dans le but d'offrir des informations et des références précieuses aux concepteurs dans ce domaine.
Ces dernières années, avec l’utilisation croissante d’équipements électriques automatisés et intelligents dans les systèmes électriques, la demande d’équipements d’armoires extérieures a augmenté. Ces armoires comprennent des appareillages de commutation, des armoires à fréquence variable, des armoires de communication, des armoires de distribution et divers dispositifs de surveillance de l'alimentation. La rationalité de la conception structurelle des armoires extérieures affecte directement l'efficacité et la fiabilité de l'installation des équipements, de leur fonctionnement à long terme et de leur maintenance ultérieure. La recherche de conceptions structurelles plus rationnelles, pratiques et adaptables pour les armoires extérieures devient une tendance inévitable. Lors de la conception d'armoires extérieures, les considérations doivent englober l'environnement d'utilisation, la sécurité, la compatibilité électromagnétique, les indices de protection, etc.
Différents environnements d'utilisation nécessitent différentes approches de conception. Les environnements extérieurs présentent divers facteurs d’influence qui ne peuvent être abordés individuellement mais plutôt par une réflexion globale.
Une exposition prolongée aux rayons UV peut provoquer une décoloration ou un pelage des revêtements de surface métallique. L'utilisation de techniques telles que l'électrophorèse combinée au revêtement en poudre extérieur peut améliorer la résistance aux UV des armoires. L'exposition aux UV peut également élever les températures internes, nécessitant des fonctionnalités améliorées de refroidissement et de contrôle de la température.
Les températures élevées accélèrent le vieillissement de l’isolation des équipements électriques, réduisant ainsi leur durée de vie et leur capacité de courant nominal. Des températures élevées peuvent également entraîner une panne thermique des semi-conducteurs ou une dégradation des performances, entraînant une panne de l'équipement. Les méthodes de refroidissement courantes comprennent le refroidissement par air forcé, le refroidissement par échangeur de chaleur et la climatisation, en tenant compte des conditions sur site et des contraintes de coûts.
Une humidité excessive peut compromettre l’isolation, entraînant des accidents électriques. Idéalement, le taux d'humidité devrait rester inférieur à 60 %, sans dépasser 80 %. L'installation d'un système de climatisation doté de fonctions de déshumidification ou de déshumidificateurs industriels peut atténuer ce problème. Les traitements de surface comme la galvanoplastie, l’oxydation, la peinture ou le revêtement en poudre peuvent améliorer la résistance à la corrosion.
Précipitations
Les fortes pluies présentent un risque d'endommagement de l'isolation électrique, pouvant potentiellement endommager l'équipement ou mettre en danger la sécurité. Des mesures d'étanchéité adéquates, telles que l'étanchéité et des méthodes d'installation appropriées, doivent être intégrées aux conceptions structurelles pour éviter les fuites.
La poussière accumulée à l’intérieur des armoires extérieures peut altérer l’isolation électrique et endommager les composants électroniques, affectant ainsi les performances de l’équipement. Les mesures anti-poussière comprennent l'installation de filtres appropriés aux entrées d'air et la mise en place de canaux de circulation d'air indépendants pour empêcher l'accumulation de poussière.
Les armoires extérieures installées dans les zones côtières doivent faire face à la corrosion par brouillard salin. Des matériaux résistants à la corrosion comme l'acier inoxydable ou les revêtements en acier galvanisé doivent être pris en compte dans la conception structurelle afin d'atténuer les effets de la corrosion.

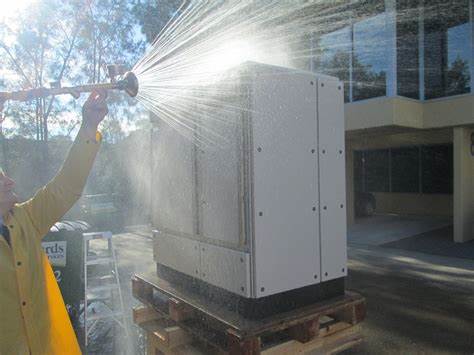

Pour les armoires extérieures, il est crucial de garantir leurs performances d’étanchéité pour résister à des conditions environnementales défavorables. L'indice de poussière et d'étanchéité recommandé pour les armoires extérieures, selon l'indice NEMA et l'indice IP, ne doit pas être inférieur à IP55 ou Nema 4. Pour y parvenir, il faut sélectionner des matériaux d'étanchéité appropriés et mettre en œuvre des conceptions étanches rationnelles pour répondre aux exigences de niveau de protection.
Une mise à la terre efficace protège les équipements et assure la sécurité des personnes, tout en servant également de bouclier contre la foudre et l'électricité statique. Des barres omnibus de mise à la terre de protection et de mise à la terre de signal/blindage doivent être installées à l’intérieur des armoires pour garantir la sécurité des équipements et la compatibilité électromagnétique.
À mesure que le nombre d’appareils électroniques utilisés à l’extérieur augmente et que les environnements électromagnétiques se détériorent, la conception d’un blindage électromagnétique efficace devient cruciale. Les matériaux de blindage doivent être sélectionnés en fonction de la fréquence des sources d'interférences locales. Les mesures visant à réduire les interférences à l'intérieur des armoires comprennent l'installation de plaques de blindage entre les cartes de circuits imprimés interférentes et la garantie d'une mise à la terre fiable.
Outre l'esthétique, la durabilité, la facilité d'installation et d'entretien, la conception structurelle des armoires extérieures doit prendre en compte la résistance sismique, la résistance à la corrosion, la compatibilité électromagnétique et, en particulier, les capacités d'étanchéité à la poussière et à l'eau. Une approche holistique prenant en compte divers facteurs est nécessaire pour concevoir des produits sûrs, fiables, conformes aux normes et répondant aux exigences des clients. La faisabilité des processus structurels et la viabilité économique doivent également être pleinement prises en compte pour améliorer l'efficacité de la production et promouvoir le développement des entreprises.
