Giải pháp làm mát lưu trữ năng lượng
Tổng quan
Hệ thống lưu trữ năng lượng (ESS), chẳng hạn như pin lithium-ion, rất quan trọng để tích hợp năng lượng tái tạo, ổn định lưới điện và xe điện. Quản lý nhiệt hiệu quả là điều cần thiết để đảm bảo sự an toàn, tuổi thọ và hiệu suất của các hệ thống này. Giải pháp làm mát cho hệ thống lưu trữ năng lượng liên quan đến việc loại bỏ nhiệt dư thừa sinh ra trong chu kỳ sạc và xả.
Phương pháp làm mát
Làm mát không khí
· Làm mát bằng không khí cưỡng bức : Sử dụng quạt hoặc máy thổi để di chuyển không khí qua bộ pin. Đơn giản và tiết kiệm chi phí nhưng có thể không đủ cho các ứng dụng công suất cao.
· Đối lưu tự nhiên : Dựa vào chuyển động không khí tự nhiên mà không cần sự hỗ trợ cơ học. Thích hợp cho các ứng dụng năng lượng thấp.
Làm mát bằng chất lỏng
· Làm mát bằng chất lỏng trực tiếp : Tuần hoàn chất làm mát (ví dụ hỗn hợp nước-glycol) trực tiếp qua các kênh hoặc vỏ tiếp xúc với pin. Cung cấp khả năng loại bỏ nhiệt hiệu quả nhưng đòi hỏi thiết kế và bảo trì phức tạp.
· Làm mát bằng chất lỏng gián tiếp : Bao gồm bộ trao đổi nhiệt để truyền nhiệt từ pin sang chất làm mát. Ít hiệu quả hơn so với làm mát bằng chất lỏng trực tiếp nhưng dễ thực hiện hơn.
Vật liệu thay đổi pha (PCM)
PCM hấp thụ và giải phóng năng lượng nhiệt trong quá trình chuyển pha (ví dụ: rắn sang lỏng). Chúng cung cấp khả năng làm mát thụ động bằng cách hấp thụ nhiệt dư thừa khi tải cao điểm và giải phóng nhiệt khi nhiệt độ giảm xuống.
Làm mát bằng nhiệt điện
Sử dụng thiết bị Peltier để tạo ra gradient nhiệt độ bằng cách truyền dòng điện qua vật liệu nhiệt điện. Thích hợp cho các ứng dụng quy mô nhỏ nhưng bị hạn chế bởi hiệu quả và mức tiêu thụ điện năng.
Cân nhắc
· Độ dẫn nhiệt : Vật liệu có độ dẫn nhiệt cao đảm bảo truyền nhiệt hiệu quả.
· Tích hợp hệ thống : Hệ thống làm mát cần được tích hợp liền mạch với hệ thống quản lý pin (BMS) để có hiệu suất tối ưu.
· Độ tin cậy : Các giải pháp làm mát phải đáng tin cậy và mạnh mẽ để hoạt động trong nhiều điều kiện môi trường khác nhau.
· Chi phí : Chi phí của hệ thống làm mát phải được cân bằng với lợi ích về hiệu suất của chúng.
Giải pháp làm mát trung tâm dữ liệu
Tổng quan
Các trung tâm dữ liệu chứa cơ sở hạ tầng CNTT quan trọng và tạo ra lượng nhiệt đáng kể, đòi hỏi các giải pháp làm mát hiệu quả để duy trì nhiệt độ hoạt động tối ưu, ngăn ngừa lỗi phần cứng và giảm mức tiêu thụ năng lượng.
Phương pháp làm mát
Làm mát bằng không khí

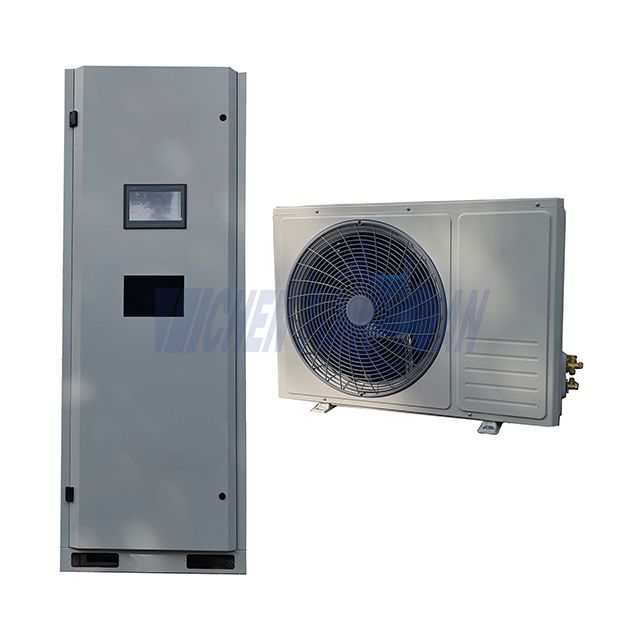

· Bộ điều hòa không khí trong phòng máy tính (CRAC) : Phương pháp truyền thống sử dụng máy điều hòa không khí để làm mát toàn bộ căn phòng. Có thể không hiệu quả đối với các trung tâm dữ liệu lớn.
· Làm mát theo hàng : Đặt các bộ làm mát giữa các giá đỡ máy chủ để nhắm mục tiêu trực tiếp vào các điểm nóng. Cải thiện hiệu quả bằng cách giảm khoảng cách di chuyển không khí.
· Phân phối không khí trên cao/dưới sàn : Sử dụng sàn nâng hoặc ống dẫn trên cao để phân phối không khí mát đến giá đỡ máy chủ. Yêu cầu lập kế hoạch cẩn thận về các kiểu luồng không khí.
Làm mát bằng chất lỏng
· Hệ thống nước lạnh : Tuần hoàn nước lạnh thông qua bộ trao đổi nhiệt hoặc cuộn dây làm mát để hấp thụ nhiệt từ không khí. Hiệu quả cho các trung tâm dữ liệu quy mô lớn.
· Làm mát bằng chất lỏng trực tiếp : Cung cấp chất làm mát trực tiếp cho các bộ phận nóng (ví dụ: CPU, GPU) bằng cách sử dụng tấm lạnh hoặc làm mát ngâm. Hiệu quả cao nhưng đòi hỏi cơ sở hạ tầng chuyên biệt.
· Bộ trao đổi nhiệt cửa sau : Gắn bộ trao đổi nhiệt ở phía sau giá đỡ máy chủ để hấp thụ nhiệt từ khí thải. Giảm tải cho các đơn vị CRAC.
Làm mát miễn phí
Tận dụng nguồn không khí hoặc nước mát bên ngoài để giảm sự phụ thuộc vào làm mát cơ học. Bao gồm các kỹ thuật như tiết kiệm không khí (đưa không khí bên ngoài vào) và tiết kiệm nước (sử dụng tháp giải nhiệt hoặc nguồn nước tự nhiên).
làm mát đoạn nhiệt
Liên quan đến việc làm bay hơi nước để làm mát không khí. Có thể kết hợp với làm mát miễn phí để nâng cao hiệu quả. Thích hợp với khí hậu khô, độ ẩm thấp.
Cân nhắc
Hiệu quả năng lượng : Các giải pháp làm mát cần giảm thiểu mức tiêu thụ năng lượng để giảm chi phí vận hành và tác động đến môi trường. Các số liệu như Hiệu suất sử dụng năng lượng (PUE) được sử dụng để đo lường hiệu quả.
Dự phòng và độ tin cậy : Điều quan trọng đối với các trung tâm dữ liệu là đảm bảo hoạt động liên tục. Hệ thống làm mát dự phòng và nguồn điện dự phòng là rất cần thiết.
Khả năng mở rộng : Hệ thống làm mát phải có khả năng mở rộng để phù hợp với sự phát triển trong tương lai và lượng nhiệt tăng lên.
Tác động môi trường : Các giải pháp làm mát thân thiện với môi trường, như sử dụng các nguồn năng lượng tái tạo và giảm lượng nước sử dụng, ngày càng trở nên quan trọng.
Những giải pháp làm mát này rất cần thiết để duy trì hiệu suất và tuổi thọ của hệ thống lưu trữ năng lượng và trung tâm dữ liệu, đảm bảo chúng hoạt động hiệu quả và đáng tin cậy trong nhiều điều kiện khác nhau.
