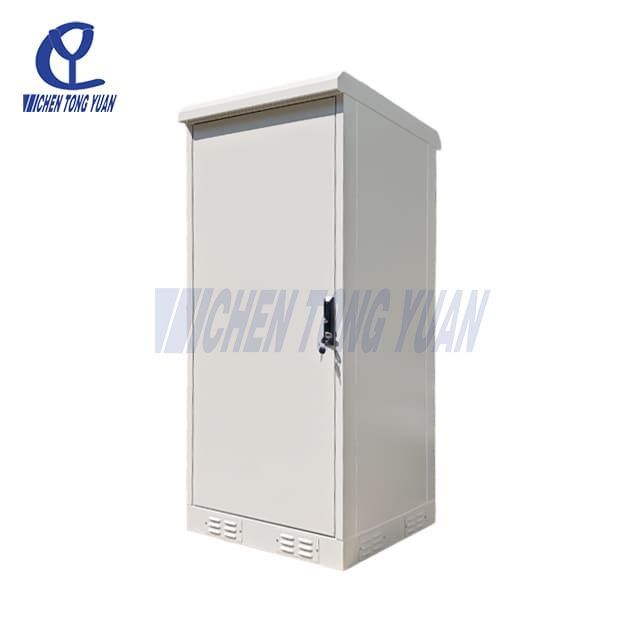

IP55 NEMA4 32U Industriële Buitelugtoerustingkas

Produkvideo vir 32U Industriële Buitelugtoerustingkas

Sertifikaat vir 32U Industriële Buitelugtoerustingkas

32U industriële buitelugtoerustingkas CY1700750750 Kenmerke

Naam	Tegniese parameter
Grootte	Eksterne grootte: H*B*D=1700*750*750 mm  (67'x 30'x 30')             32U
Kabinet uitleg	Een kompartement, vir die installering van 19 duim/23 duim toerusting
Kabinet materiaal	Enkellaag gegalvaniseerde staalplaat
Sekuriteit ontwerp	Ingeboude deur, ingeboude skarniere, 4-punt sekuriteitslot
Beskermingsvlak	IP55 / IP65 / NEMA 4 / NEMA 4X
Kleur	RAL7035
Klimaatbeheer	AC220V lugversorger en DC48V waaier
Beligtingstelsel	Deursensor + 48V LED-lig (wanneer die deur oopgemaak word, sal die LED aanlig; Wanneer die deur toe is, sal die LED uitgaan.)
Grondstelsel	200A Koperstaaf (13 punt M6 en 2 punt M8)
Werk temperatuur	- 40 ℃ ~ + 55 ℃
Werkende humiditeit	≤ 95% (+ 40 ℃)
Lugdruk	62kpa ~ 106kpa (soortgelyk aan 0m ~ 5000m hoogte)

Let wel: Die lugversorger kan ook AC 110V 60HZ of DC 48V kies, en die waaier kan ook AC 110V of 220V kies.

Bykomstighede lys

Sluit in: sluitdeur met lugversorger, 19 duim rekrelings, vloergemonteerde voetstuk of hardeware.

Naam	Hoeveelheid	Eenheid	Tegniese parameter
Buitelug telekommunikasie kas	1	stel	Eksterne grootte: H*B*D=1700x750x750mm (67'x 30'x 30')
Fan	1	stel	DC48V met temperatuurbeheer
LED lamp	1	stel	DC48V, gebruik vir verligting in die kas
Aarding bus kroeg	1	stel	200A Koperstaaf (13 punt M6 en 2 punt M8)
Toerusting ondersteun	1	stel
Pakket	1	stel	Hout boks, hout palet + rek film of hout palet + hout boks

Opsionele bykomstighede

Die volgende bykomstighede is beskikbaar vir opsionele bestelling.

Item	Tegniese parameter	Prentjie
EBW	19 duim omgewing monitering eenheid 1U;  DC48V, ondersteun RS232, RS485, SNMP, TCP/IP kommunikasie protokol.                 1× rooksensor,                 1× water sensor,                 1× temperatuur sensor,                 1× deur sensor.                  Omgewingsmoniteringstelsel is 'n omvattende netwerk van toestelle en tegnologieë wat ontwerp is om verskeie aspekte van die omgewing op te spoor en te assesseer. Hierdie stelsel speel 'n deurslaggewende rol in die insameling van data om omgewingstoestande te verstaan, veranderinge op te spoor en natuurlike hulpbronne te bestuur.
Brandblusser	Warm aërosol brandblustoestel is 'n nuwe, doeltreffende en omgewingsvriendelike brandbestrydingsproduk met Vanguard International Semiconductor Corporation-vlak, wat die eerste in China is. Dit is 'n hoë-tegnologie groen brandbeskermingsproduk wat die mensdom bevoordeel, gebore onder die agtergrond van die Internasionale Montreal-ooreenkoms en China se verhoogde bewustheid van omgewingsbeskerming. Dit is 'n ideale plaasvervanger vir halon-brandblustoestelle en is geskik vir relatief geslote ruimtes soos verspreidingskaste.                         Elektriese of warm begin:                 Warm begin temperatuur ≥170 ℃;                 Elektriese begin temperatuur ≥700mA.
Bedrading tipe PDU	AC-invoer: 63A/2P*2 met grendel;                 AC/SPD: 30-60KA/2P*1;                 AC-uitset: 63A/1P*1,32A/1P*1，16A/1P*3，3 gate Onderhoudsok*1
Geïntegreerde PDU	Kan aangepas word volgens die vereistes van die kliënt.
Ligrigter	AC220V/110V oordrag na DC48V, Koppel die battery as 'n rugsteunkrag, kan ook aangepas word volgens die vereistes van die kliënt.
ODF	Optiese verspreidingsraamwerk (ODF) is 'n kritieke komponent in 'n optieseveselnetwerkinfrastruktuur. Dit dien as 'n gesentraliseerde punt vir die beëindiging, organisasie en verspreiding van optieseveselkabels. Die primêre doel van 'n verspreidingsraamwerk is om doeltreffende en georganiseerde konnektiwiteit te fasiliteer, wat dit makliker maak om die netwerk te bestuur, foutsporing en uit te brei.                       Funksie:                 1) Beëindigingspunt;                 2)Organisasie en Bestuur;                 3) Splitsbakke;                 4) Etikettering en dokumentasie;                 5) Sekuriteit en Beskerming;                 6) Skaalbaarheid;                               Kan aangepas word volgens die vereistes van die kliënt.
Rugsteunbattery	Kan litiumbattery of loodsuurbattery wees.

Standaard 32U Industriële Buitelugtoerusting Kabinet Skematiese Tekening

Standaard 32U Industriële Buitelugtoerusting Kabinet 3D Tekening

Meer opsies van weerbestande telekommunikasiekabinet

Model	Hoogte	Tik	Beoordeel	Kleur	H*W*D	Klimaatbeheer	Toepassing
CY700650650	12U	Vloer staander	IP55	Grys	700 x 650 x 650 mm / 27,56 x 25,59 x 25,59 duim	DC48V waaier	Telekommunikasie Draadloos/breëband Sonkrag-gebaseerde installasie
CY800650650	14U	Vloer staander	IP55	Grys	800 x 650 x 650 mm / 31,50 x 25,59 x 25,59 duim	Lugversorger 500W DC48V waaier	Telekommunikasie Draadloos/breëband Sonkrag-gebaseerde installasie
CY1050650650	18U	Vloer staander	IP55	Grys	1050 x 650 x 650 mm / 41,34 x 25,59 x 25,59 duim	Lugversorger 500W DC48V waaier	Telekommunikasie Draadloos/breëband Sonkrag-gebaseerde installasie
CY1400800800	26U	Vloer staander	IP55	Grys	1400x800x800 mm / 55,12 x 31,50 x 31,50 duim	Lugversorger 500W DC48V waaier	Telekommunikasie Draadlose/breëband sonkrag-gebaseerde installasie
CY1600800800	30U	Vloer staander	IP55	Grys	1600 x 800 x 800 mm / 63,00 x 31,50 x 31,50 duim	Lugversorger 1000W DC48V waaier	Telekommunikasie Draadloos/breëband Sonkrag-gebaseerde installasie
CY1700750750	32U	Vloer staander	IP55	Grys	1700 x 700 x 700 mm / 66,93 x 27,56 x 27,56 duim	Lugversorger 1000W DC48V waaier	Telekommunikasie Draadloos/breëband Sonkrag-gebaseerde installasie
CY2100900900	42U	Vloer staander	IP55	Grys	2100x900x900 mm / 82,68 x 35,43 x 35,43 duim	Lugversorger 1500W DC48V waaier	Telekommunikasie Draadloos/breëband Sonkrag-gebaseerde installasie

Ander grootte word voortgesit, stuur ons asseblief navraag vir verdere bespreking

Omhulsel Verkoeling Oplossing Opsies van Kommunikasie Omhulsel

Naam	Spesifikasie
Lugversorger	AC220V 50HZ
	AC220V 60HZ
	AC110V 60HZ / DC48V
	Verkoelingskapasiteit van 300W-5000W
Hittewisselaar	DC48V
	40W/K-200W/K
Gekombineerde lugversorger en hitteruiler	AC220V 50HZ & DC48V
	1500W en 80W/K
TEC	DC48V
	200W-1200W
Fan	AC220V 50HZ
	AC220V 60HZ
	AC110V 60HZ / DC48V

32U Industriële Buitelugtoerusting Kabinet Buigsaamheid

(1) Materiaal kan gemaak word van duursame, gegalvaniseerde staal, toebroodjiepaneel, vlekvrye staal SS304, aluminium.

(2) Kompartemente kan gekonfigureer word om tussen 1-4 baaie te ondersteun, multi-kompartemente ondersteun.

(3) Toegangsdeure voor en agter gee tegnici toegang tot toerustingbergingsareas en kabelroetering.

(4) Ontwerp van sydeure is ook goed.

(5) Pasgemaakte kleur, standaardkleur RAL7035, ander kleur aanvaarbaar gebaseer op aangewese kleurkode.

(6) Wye reeks termiese bestuursopsies vir selfs die mees veeleisende hitte-afvoerbehoeftes maak voorsiening vir optimalisering van termiese werkverrigting en verminderde energiekoste.

(7) Die verkoelingsoplossing is aangeneem saamgeperste lugversorger ,TEC (Termo-elektriese Verkoeler),Hex (hitteruiler),Aanhangers,Kombinasie lugversorging met hittewisselaar.

(8) Bied 'n wye reeks konfigurasie-opsies wat maksimum buigsaamheid bied, insluitend PDU, gelykrigter, geïntegreerde AC-DC-kragstelsels.

(9) Syskerm-logo en omgewingsvriendelike skilderkunswerk vir buite-telekommunikasie-kabinet.



(10) Bied alle soorte omgewingsensors, insluitend deure, rook, temperatuursensors.

(11) Afstandmoniteringstelsel word ondersteun, kommunikasieprotokol is RS232/RS485/SNMP.

Hoe om 32U industriële buitelugtoerustingkasverkoelingstelsel te kies?

◆ Aanvaarbare temperatuurreeks vir jou toerusting;

◆ Hittelading van toerusting;

◆ Die hoogste plaaslike omgewingstemperatuur;

◆ Geraasvlak;

◆ Toekomstige uitbreiding;

Deur hierdie faktore noukeurig te oorweeg, kan jy 'n kabinet kies klimaatbeheerstelsel wat aan die spesifieke behoeftes van jou toerusting en omgewingstoestande voldoen.

Installasie en gebruik voorsorgmaatreëls vir buite telekommunikasie omhulsels

1. Optimale ligging

Indien moontlik, installeer die eksterne telekommunikasiekas in 'n koel, goed geventileerde area met 'n skoon omgewing om hitte opbou en besoedeling te minimaliseer.

2. Kabelverseëling

Sodra kabelroetering voltooi is, verseël enige gapings met die meegeleverde seëlmiddel. Hierdie stap is van kritieke belang om vogindringing te voorkom wat tot kondensasie kan lei, en sodoende die integriteit van die waterdigte netwerkkas te beskerm.

3. Betroubare Aarding

Maak seker dat die kas se grondstaaf stewig aan 'n behoorlike grond gekoppel is, met 'n aardweerstand van minder as 10 Ω. Hierdie voorsorgmaatreël is noodsaaklik vir die veilige werking van die buitelugkommunikasiekas.

4. Gereelde Onderhoud

Maak die ventilasieroosters en stofskerms maandeliks skoon. Afhangende van omgewingstoestande, pas die skoonmaakfrekwensie aan om optimale lugvloei en toerustingprestasie te handhaaf.

Toepassings van buite telekommunikasiekaste

Buitelug-telekommunikasie-kaste is ontwerp om strawwe weerstoestande te verduur terwyl sensitiewe netwerktoerusting beskerm word. Hierdie robuuste telekommunikasie-omhulsels is noodsaaklik in verskeie sektore, insluitend:

Telekommunikasienetwerke

Hulle huisves en beveilig kritieke netwerkkomponente - soos skakelaars, routers en kragbronne - in beide sentrale en afgeleë installasies.

Draadlose/breëband CATV

Gebruik in draadlose en breëband CATV-stelsels, ondersteun hierdie kabinette die verspreiding van kabeltelevisieseine en hoëspoed-internetverbinding.

Basisstasies

Noodsaaklik vir mobiele kommunikasie, die waterdigte netwerkkas beveilig basisstasietoerusting, wat betroubare seinoordrag en dekking verseker.

Sonkrag Installasies

In sonkrag-gebaseerde projekte beskerm hierdie omhulsels die sensitiewe beheer- en moniteringstoerusting wat verband hou met sonkragopwekking en -verspreiding.

Draadlose selwerwe en skakelaars

Hulle word in selfoonwerwe en skakelsentrums ontplooi om ononderbroke mobiele kommunikasie te ondersteun.

Transmissieterminale

Hierdie kabinette fasiliteer die veilige oordrag en ontvangs van data oor netwerknodusse.

Buitelugdatasentrums

Dien as sleutelkomponente in buitelugdatasentrums, hulle bied 'n weerbestande oplossing vir die huisves van kritieke bedieners en netwerkhardeware.

Vervoer Infrastruktuur

Geïnstalleer in vervoerspilpunte soos snelweë, spoorweë en lughawens, ondersteun hierdie kabinette kommunikasiestelsels wat noodsaaklik is vir bedryfsdoeltreffendheid.
