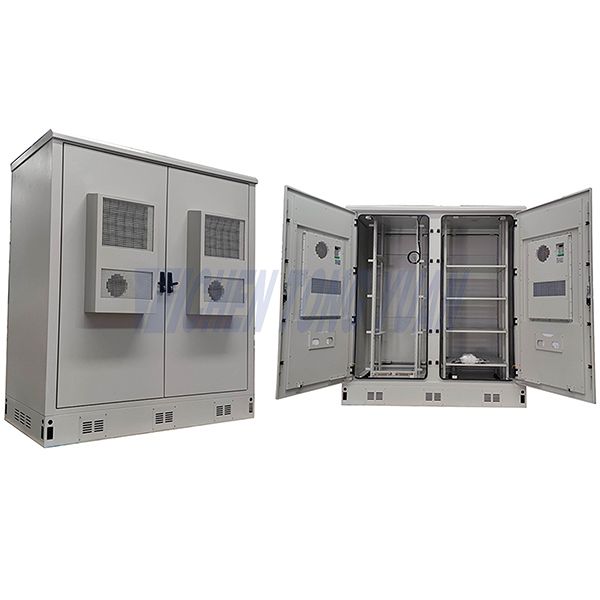

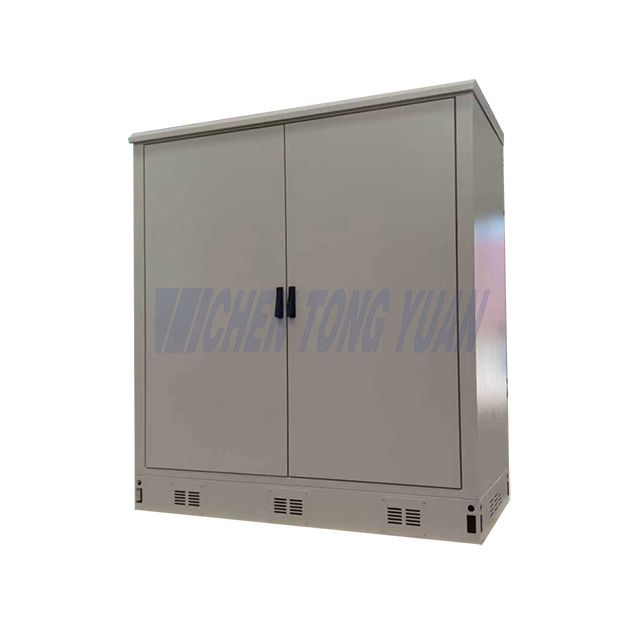

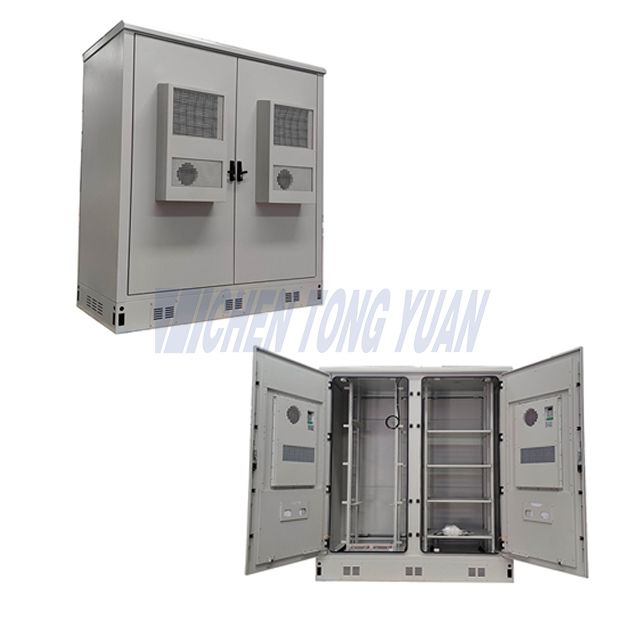

الصين خزانة الاتصالات الخارجية 42U -2 خليج

ماذا تعني خزانة الاتصالات الخارجية 42u 2 bay؟

تشير خزانة الاتصالات الخارجية 42U 2 Bay إلى حاوية مقاومة للعوامل الجوية مصممة لمعدات الاتصالات الخارجية.

تعتبر خزانة الاتصالات الخارجية 42U 2 bay عبارة عن حاوية قوية مقاومة للطقس مصممة لإيواء معدات الاتصالات والشبكات في البيئات الخارجية. يشير '42U' إلى ارتفاع الحامل القياسي، مما يوفر مساحة لما يصل إلى 42 وحدة حامل من المعدات، بينما يعني '2 bay' أن الخزانة مقسمة إلى جزأين منفصلين لتخطيط المعدات المرنة، أو فصل الطاقة، أو الإدارة الحرارية. يتم استخدامه بشكل شائع للمحطات الأساسية وشبكات الألياف والبنية التحتية للاتصالات الخارجية.

▼ شاهد الفيديو الخاص بخزانة الاتصالات ذات الفتحات المتعددة (نسخة قابلة للتوسيع) ▼

---

الميزات الرئيسية

• سعة الحامل القياسية 42U
  تدعم ما يصل إلى 42U من معدات الاتصالات المثبتة على حامل مقاس 19 بوصة.

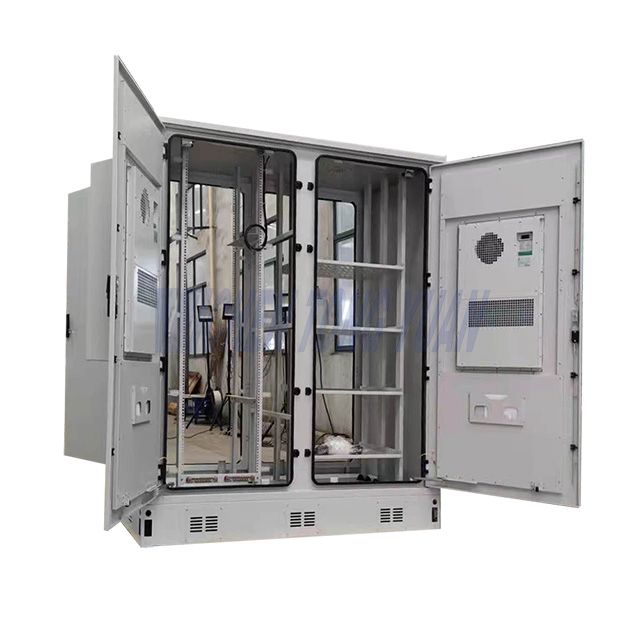

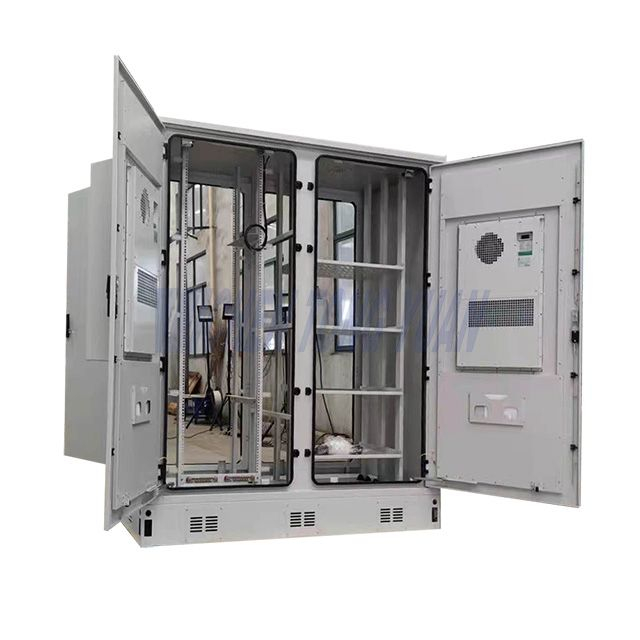

• تصميم مكون من حجرتين
  يسمح الهيكل المزدوج بفصل المعدات أو أنظمة الطاقة أو البطاريات لتحسين التنظيم والسلامة.

• هيكل مقاوم للعوامل الجوية في الهواء الطلق
  مصمم للبيئات القاسية مع الحماية ضد المطر والغبار والتآكل (عادةً IP55 أو أعلى).

• مادة الخزانة عالية القوة
  مصنوعة من الفولاذ المجلفن أو الألومنيوم مع طلاء مسحوق مضاد للتآكل لعمر خدمة طويل.

• خيارات تبريد مرنة
  متوافقة مع مكيفات الهواء أو المبادلات الحرارية أو المراوح أو التهوية السلبية لضمان ثبات درجة الحرارة الداخلية.

• التحكم الآمن في الوصول
  نظام قفل متعدد النقاط مع أقفال إلكترونية اختيارية لحماية المعدات الهامة.

• إدارة فعالة للكابلات،
  مدخل كابل سفلي أو خلفي مزود بحلقات إغلاق لتوجيه الكابل بشكل نظيف وآمن.

• سهولة التركيب والصيانة
  أبواب الوصول الأمامية والخلفية (4 أبواب) مع تصميم داخلي معياري لسهولة التركيب والخدمة.

• دعم أنظمة الطاقة والمراقبة
  المساحة المخصصة لوحدات توزيع الطاقة والبطاريات وأجهزة المراقبة الذكية.

---

المواصفات الفنية

1. المعلمة التقنية

غرض	اسم	المعلمة الفنية
1	حجم الرف	سعة الرف القياسية 42U
2	تخطيط مجلس الوزراء	تصميم مقصورة مكونة من 2 خليج
3	مادة الخزانة	الصلب المجلفن / الألومنيوم / SS304
4	التصميم الأمني            نوع تركيب	باب مدمج، مفصلات مدمجة، قفل أمان من 4 نقاط    أرضية
5	مستوى الحماية	IP55
6	لون	RAL7035  رمادي فاتح/مخصص
7	خيارات التبريد       مزود الطاقة	مكيف هواء 2000 واط * 1 قطعة لكل خليج تيار متردد 220 فولت أو تيار مستمر 48 فولت
8	نظام الإضاءة	مستشعر الباب + ضوء LED 48 فولت
9	نظام التأريض	شريط نحاس 200 أمبير (13 نقطة M6 و 2 نقطة M8)
10	درجة حرارة العمل	- 40 درجة مئوية ~ + 55 درجة مئوية
11	العمل رطوبة	≥ 95% (+40 درجة مئوية)
12	ضغط الهواء	62 كيلو باسكال ~ 106 كيلو باسكال (مشابه لارتفاع 0 م ~ 5000 م)

2. قائمة الملحقات

2.1 قائمة الملحقات القياسية

يشتمل على: قفل باب بمكيف هواء، وقضبان تثبيت على حامل مقاس 19 بوصة، وقاعدة تثبيت على الأرضية أو أجهزة.

لا	اسم	كمية	وحدة	المعلمة الفنية
1	خزانة اتصالات خارجية	1	تعيين	1) الحجم الخارجي: الارتفاع * العرض * العمق = 2100 * 900 * 900 مم
2	مكيف الهواء	2	تعيين	مصدر الطاقة: تيار متردد 220 فولت، 50/60 هرتز                 قدرة التبريد: 2000 واط
3	معجب	2	تعيين	DC48V مع التحكم في درجة الحرارة
4	مصباح LED	2	تعيين	DC48V، يستخدم للإضاءة في الخزانة
5	التأريض شريط الحافلة	2	تعيين	شريط نحاس 200 أمبير (13 نقطة M6 و 2 نقطة M8)
6	المعدات دعم	3	تعيين
7	طَرد	1	تعيين	صندوق خشبي، لوح خشبي + شريط ستريتش أو لوح خشبي + صندوق خشبي

2.2 الملحقات الاختيارية

الملحقات التالية متاحة للطلب الاختياري.

غرض	المعلمة الفنية	صورة
إي إم إس	وحدة مراقبة البيئة مقاس 19 بوصة 1U؛ DC48V، يدعم بروتوكول الاتصال RS232، RS485، SNMP، TCP/IP.                 1 × جهاز استشعار الدخان                 1 × جهاز استشعار المياه،                 1 × مستشعر درجة الحرارة،                 1 × مستشعر الباب.                 نظام المراقبة البيئية عبارة عن شبكة شاملة من الأجهزة والتقنيات المصممة لتتبع وتقييم الجوانب المختلفة للبيئة. يلعب هذا النظام دورًا حاسمًا في جمع البيانات لفهم الظروف البيئية واكتشاف التغييرات وإدارة الموارد الطبيعية.
طفاية حريق	جهاز إطفاء الحريق بالهباء الساخن هو منتج جديد وفعال وصديق للبيئة لمكافحة الحرائق بمستوى شركة Vanguard International Semiconductor Corporation، وهو الأول في الصين. إنه منتج عالي التقنية للحماية من الحرائق الخضراء يفيد البشرية، وقد ولد على خلفية اتفاقية مونتريال الدولية والوعي الصيني المتزايد بحماية البيئة. إنه بديل مثالي لأجهزة إطفاء الحريق بالهالون ومناسب للأماكن المغلقة نسبيًا مثل خزائن التوزيع.                                 بداية كهربائية أو ساخنة:                 درجة حرارة البداية الساخنة ≥170 درجة مئوية؛                 درجة حرارة البدء الكهربائية ≥700mA.
نوع الأسلاك PDU	مدخل التيار المتردد: 63A/2P*2 مع التعشيق؛                 التيار المتردد/SPD: 30-60KA/2P*1؛                 مخرج التيار المتردد: 63A/1P*1,32A/1P*1,16A/1P*3,مقبس صيانة 3 فتحات*1
وحدة PDU المتكاملة	يمكن تخصيصها وفقا لمتطلبات العملاء.
المعدل	نقل AC220V/110V إلى DC48V، قم بتوصيل البطارية كطاقة احتياطية، كما يمكن تخصيصها وفقًا لمتطلبات العملاء.
ODF	يعد إطار التوزيع البصري (ODF) مكونًا مهمًا في البنية التحتية لشبكة الألياف الضوئية. وهو بمثابة نقطة مركزية لإنهاء وتنظيم وتوزيع كابلات الألياف الضوئية. الغرض الأساسي من إطار التوزيع هو تسهيل الاتصال الفعال والمنظم، مما يسهل إدارة الشبكة واستكشاف أخطائها وإصلاحها وتوسيعها.                                 وظيفة:                 1) نقطة الإنهاء؛                 2) التنظيم والإدارة.                 3) صواني الربط.                 4) وضع العلامات والتوثيق؛                 5) الأمن والحماية؛                 6) قابلية التوسع؛                                 يمكن تخصيصها وفقا لمتطلبات العملاء.
بطارية احتياطية	يمكن أن تكون بطارية ليثيوم أو بطارية حمض الرصاص.

3. رسم CAD لخليج 42U 2

---

كيفية اختيار نظام التحكم في المناخ في خزانة الاتصالات الخارجية؟

◆نطاق درجة حرارة مقبول لمعداتك؛

◆الحمل الحراري للمعدات؛

◆ أعلى درجة حرارة محيطة محلية ；

◆مستوى الضوضاء؛

◆التوسع المستقبلي ；

من خلال دراسة هذه العوامل بعناية، يمكنك تحديد نظام التحكم في مناخ الخزانة الذي يلبي الاحتياجات المحددة لمعداتك والظروف البيئية.

---

احتياطات تركيب واستخدام خزانة الاتصالات الخارجية

(1) إذا سمحت الظروف، حاول تركيب خزانة الاتصالات الخارجية في مكان بارد وجيد التهوية وبيئة محيطة نظيفة.

(2) بعد الانتهاء من بناء الكابل، يرجى التأكد من سد الفجوة حول الكابل باستخدام مادة مانعة للتسرب مقدمة بشكل عشوائي في الخزانة، وذلك لتجنب التكثيف الناتج عن دخول الرطوبة والتأثير على أداء استخدام المعدات.

(3) يجب تأريض قضيب التأريض الخاص بالخزانة بشكل موثوق، ويجب أن تكون مقاومة التأريض للأرض أقل من 10 أوم.

(4) يرجى تنظيف شبكة التهوية والغبار في الخزانة بانتظام كل شهر. وفقًا للوضع الفعلي، يمكن تقصير فترة تنظيف شاشة الغبار أو تمديدها بشكل صحيح.

---

المزيد من خيارات حجم خزانة TELECOM

نموذج	فضاء	معدل الملكية الفكرية	لون	البعد	الإدارة الحرارية
CY700650650	12U	IP55	RAL7035 رمادي فاتح	700 × 650 × 650 ملم / 27.56 × 25.59 × 25.59 بوصة	مروحة بتيار مستمر 48 فولت
CY800650650	14 يو	IP55	RAL7035 رمادي فاتح	800 × 650 × 650 ملم / 31.50 × 25.59 × 25.59 بوصة	مكيف هواء بمروحة 500 وات DC48V
CY1050650650	18 يو	IP55	RAL7035 رمادي فاتح	1050 × 650 × 650 ملم / 41.34 × 25.59 × 25.59 بوصة	مكيف هواء بمروحة 500 وات DC48V
CY1400800800	26 يو	IP55	RAL7035 رمادي فاتح	1400 × 800 × 800 ملم / 55.12 × 31.50 × 31.50 بوصة	مكيف هواء بمروحة 500 وات DC48V
CY1600800800	30U	IP55	RAL7035 رمادي فاتح	1600 × 800 × 800 ملم / 63.00 × 31.50 × 31.50 بوصة	مكيف هواء 1000 وات مروحة DC48V
CY1700750750	32 يو	IP55	RAL7035 رمادي فاتح	1700 × 700 × 700 ملم / 66.93 × 27.56 × 27.56 بوصة	مكيف هواء 1000 وات مروحة DC48V
CY2100900900	42U	IP55	RAL7035 رمادي فاتح	2100 × 900 × 900 ملم / 82.68 × 35.43 × 35.43 بوصة	مكيف هواء 1500 وات، مروحة DC48V

يتبع

---

خيارات التبريد الأخرى

اسم	مواصفة
مكيف هواء مجلس الوزراء	تيار متردد 220 فولت، 50 هرتز
	تيار متردد 220 فولت، 60 هرتز
	تيار متردد 110 فولت 60 هرتز / تيار مستمر 48 فولت
	قدرة التبريد من 300 وات إلى 5000 وات
مبادل حراري لمجلس الوزراء	تيار مستمر 48 فولت
	40 واط/ك-200 واط/ك
مكيف هواء هجين + وحدة مبادل حراري	تيار متردد 220 فولت، 50 هرتز، تيار مستمر 48 فولت
	1500 واط و 80 واط/ك
مبرد TEC	تيار مستمر 48 فولت
	200 واط-1200 واط
تبريد المروحة	تيار متردد 220 فولت، 50 هرتز
	تيار متردد 220 فولت، 60 هرتز
	تيار متردد 110 فولت 60 هرتز / تيار مستمر 48 فولت

تطبيقات حاويات الاتصالات

تم تصميم حاويات الاتصالات CYTECH لمجموعة واسعة من التطبيقات الصناعية وتطبيقات الاتصالات، بما في ذلك:

• محطات 5G و4G LTE الأساسية

• محاور شبكات الألياف الضوئية (FTTH / FTTx)

• الأنظمة اللاسلكية والنطاق العريض

• إنترنت الأشياء والبنية التحتية للمدن الذكية

• أنظمة مراقبة الطاقة والطاقة

• نقاط الوصول للشبكة الخارجية

ويستفيد كل تطبيق من الهندسة الدقيقة لشركة CYTECH، مما يضمن الموثوقية والأداء حتى في ظل الظروف الجوية القاسية.

شاهد فيديو حالة التطبيق

---

فوائد اختيار حاويات Cytech Telecom

• الموثوقية في جميع الأحوال الجوية: مصممة للعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى +55 درجة مئوية

• أمان معزز: نظام قفل قوي وأبواب معززة

• تخطيطات قابلة للتخصيص: مصممة خصيصًا لتصميم شبكة الاتصالات الخاصة بك

• كفاءة الطاقة: تعمل أنظمة التبريد المتقدمة على تقليل استهلاك الطاقة

• التوافق العالمي: معتمد لمعايير الاتصالات الدولية




---

خيارات التخصيص

• تقدم CYTECH خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي لتتناسب مع احتياجات مشروعك بالضبط:

• أحجام مخصصة وتخطيطات الرف

• تكامل اختياري للألواح الشمسية للمواقع الهجينة

• أنظمة تبريد مزدوجة للعمليات الحرجة

• وحدات متكاملة لإدارة البطارية والطاقة




---

مرونة خزانة الاتصالات الخارجية

(1) يمكن تصنيع المواد من الفولاذ المجلفن المتين ولوحة الساندويتش والفولاذ المقاوم للصدأ SS304 والألمنيوم.

(2) يمكن تكوين المقصورات لدعم ما بين 1-4 فتحات، ودعم المقصورات المتعددة.

(3) تسمح أبواب الوصول الأمامية والخلفية للفنيين بالوصول إلى مناطق تخزين المعدات وتوجيه الكابلات.

(4) تصميم الأبواب الجانبية جيد أيضًا.

(5) لون مخصص ، لون قياسي RAL7035، لون آخر مقبول على أساس رمز اللون المعين.

(6) مجموعة واسعة من خيارات الإدارة الحرارية حتى لاحتياجات تبديد الحرارة الأكثر تطلبًا تسمح بتحسين الأداء الحراري وخفض تكاليف الطاقة. يعتمد حل التبريد مكيف الهواء المضغوط، TEC (المبرد الحراري)، Hex (مبادل حراري)، مراوح، مكيف هواء هجين مع مبادلات حرارية

(7) يقدم مجموعة واسعة من خيارات التكوين التي توفر أقصى قدر من المرونة بما في ذلك PDU، والمقوم، وأنظمة الطاقة AC-DC المتكاملة.

(8) شعار الفحص الحريري والأعمال الفنية اللوحة الصديقة للبيئة لخزانة الاتصالات الخارجية.

(9) يقدم جميع أنواع أجهزة استشعار البيئة ، بما في ذلك أجهزة استشعار الأبواب والدخان ودرجة الحرارة.

(10) نظام المراقبة عن بعد مدعوم، بروتوكول الاتصال هو RS232/RS485/SNMP.

---
