ما هي خزانة عقدة النقل؟ المكونات والتطبيقات ودليل التصميم

تعتمد شبكات الاتصالات الحديثة على آلاف عقد النقل لنقل حركة الصوت والبيانات والفيديو بين أجزاء مختلفة من الشبكة. ولحماية ودعم المعدات الحيوية المثبتة في هذه المواقع، يستخدم المشغلون حاويات متخصصة تعرف باسم خزانات عقدة النقل.​

سواء تم نشرها في شبكات الألياف الضوئية، أو أنظمة التوصيل المتنقلة، أو البنية التحتية للنطاق العريض، أو شبكات اتصالات المرافق، تلعب خزانة عقدة النقل دورًا حيويًا في ضمان تشغيل الشبكة بشكل موثوق.

في هذه المقالة، نوضح ما هي خزانة عقدة النقل ومكوناتها الرئيسية وتطبيقاتها واعتبارات التصميم المهمة لعمليات النشر الخارجية.

ما هي خزانة عقدة النقل؟

خزانة عقدة النقل عبارة عن حاوية آمنة مصممة لإيواء معدات نقل الاتصالات وأنظمة الطاقة والبطاريات وملحقات الشبكة في عقدة الاتصال.

تعمل الخزانة كبيئة وقائية للمعدات التي تنقل البيانات بين مواقع الشبكة. قد تشمل هذه المواقع:​

• عقد نقل الألياف الضوئية​

• مواقع التوصيل لشبكة الهاتف المحمول​

• أنظمة الاتصالات على جانب الطريق

• شبكات الاتصالات المساعدة​

• شبكات الوصول ذات النطاق العريض​

• البنية التحتية للمدينة الذكية​

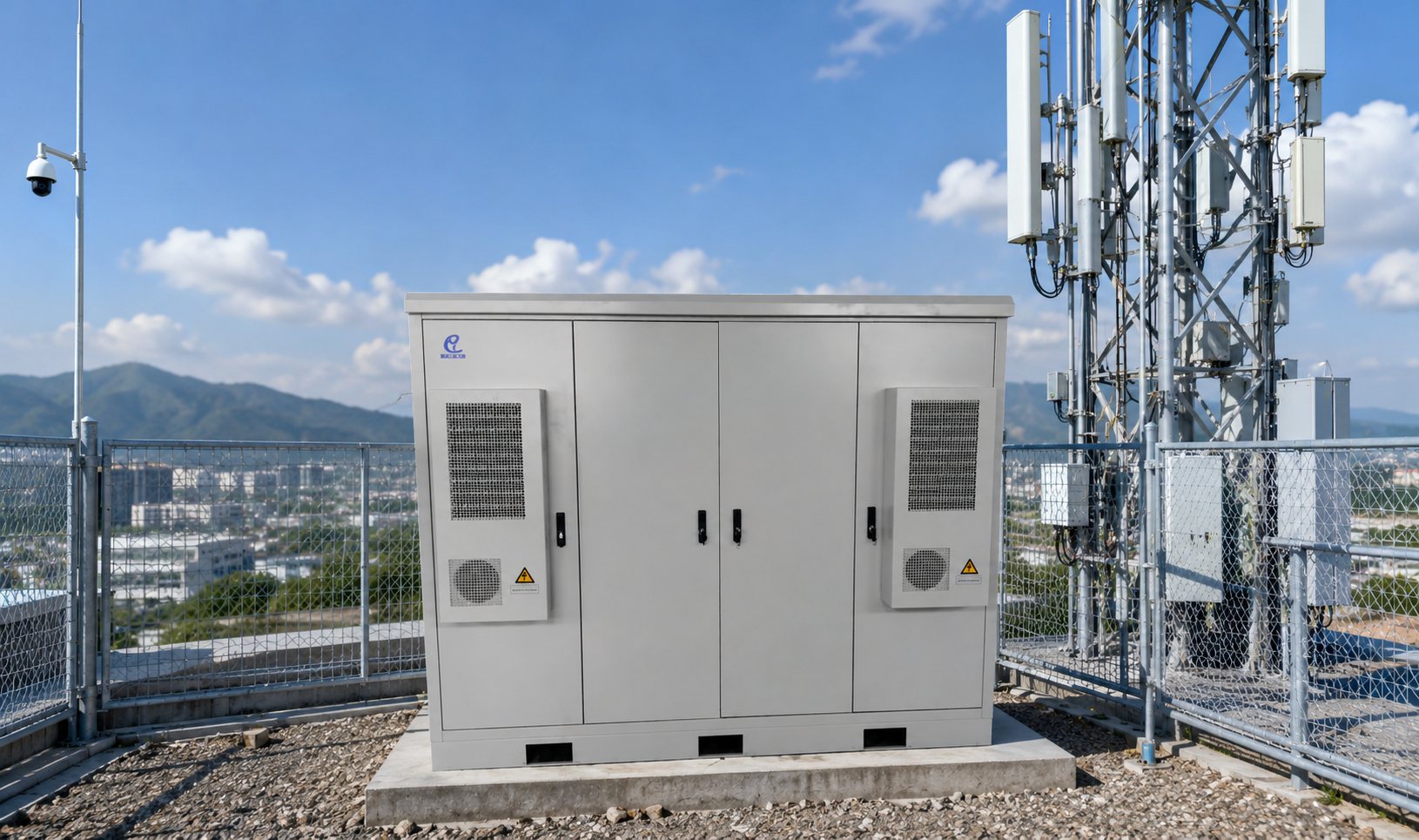

عادة ما يتم تركيب خزانات عقدة النقل في الهواء الطلق وتم تصميمها لتحمل الظروف البيئية القاسية مثل المطر والغبار ودرجات الحرارة القصوى والرطوبة والإشعاع الشمسي.

لماذا تعتبر خزائن عقدة النقل مهمة؟

غالبًا ما يتم تركيب معدات النقل في أماكن نائية أو غير مراقبة. وبدون الحماية المناسبة، يمكن أن تتسبب العوامل البيئية في تعطل المعدات وانقطاع الخدمة وزيادة تكاليف الصيانة.​

توفر خزانة عقدة النقل ما يلي:

• الحماية المادية ضد التخريب والوصول غير المصرح به

• حماية البيئة من الغبار والماء والتآكل

• الإدارة الحرارية لمعدات توليد الحرارة​

• توزيع موثوق للطاقة وبطارية احتياطية​

• تنظيم توجيه الكابلات وتركيب المعدات

من خلال الحفاظ على بيئة تشغيل خاضعة للرقابة، تساعد الخزانة على زيادة موثوقية الشبكة وعمر المعدات.

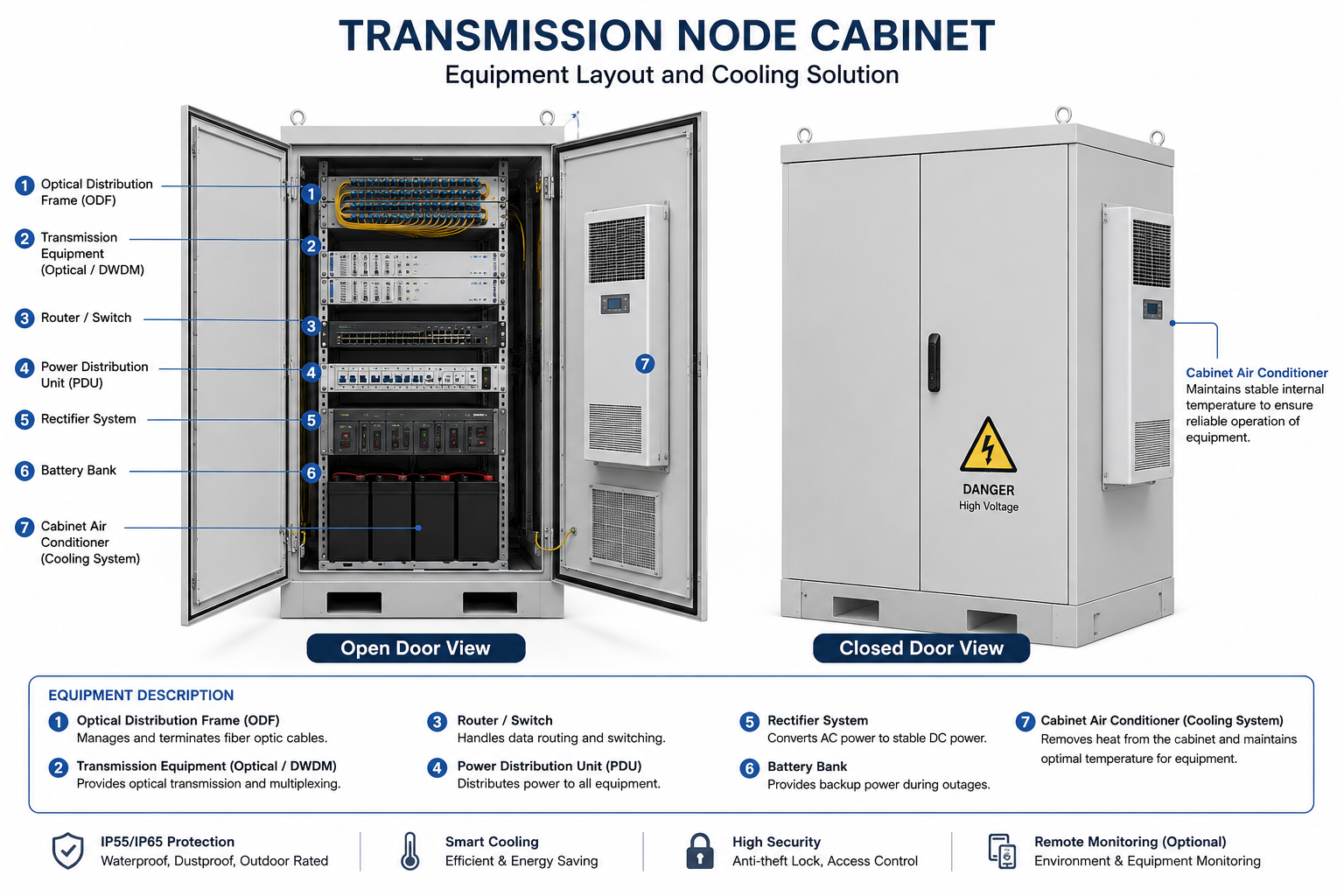

المكونات الرئيسية داخل خزانة عقدة النقل

تحتوي خزانة عقدة النقل النموذجية على العديد من الأنظمة الفرعية المهمة

معدات النقل

الوظيفة الأساسية للخزانة هي إيواء أجهزة الإرسال مثل:

• معدات النقل البصري

• أنظمة DWDM​

• معدات SDH​

• أجهزة التوجيه MPLS​

• مفاتيح إيثرنت​

• وحدات نقل الميكروويف

هذه الأجهزة مسؤولة عن نقل حركة البيانات عبر الشبكة

إطار التوزيع البصري (ODF)

يوفر ODF إنهاء وتوزيع منظم للألياف، مما يبسط أنشطة توسيع الشبكة وصيانتها

نظام توزيع الطاقة

تعمل وحدات توزيع الطاقة على توريد وإدارة الطاقة الكهربائية لجميع المعدات المثبتة

تشمل المكونات النموذجية ما يلي:

• وحدات توزيع التكييف​

• وحدات توزيع العاصمة​

• قواطع الدائرة​

• أجهزة الحماية من الصواعق​

نظام المعدل

تعمل العديد من شبكات الاتصالات بطاقة 48 فولت تيار مستمر. تقوم وحدات المقوم بتحويل طاقة التيار المتردد إلى طاقة تيار مستمر مستقرة لمعدات الاتصالات

نظام النسخ الاحتياطي للبطارية

تحافظ أنظمة النسخ الاحتياطي للبطارية على تشغيل الشبكة أثناء انقطاع التيار الكهربائي

تشمل تقنيات البطاريات الشائعة ما يلي:

• بطاريات ليثيوم أيون​

• بطاريات VRLA​

• بطاريات جل

نظام الإدارة الحرارية

تولد معدات النقل الحرارة بشكل مستمر. التبريد الفعال ضروري لمنع ارتفاع درجة الحرارة

تشمل حلول التبريد الشائعة ما يلي:​

• مكيفات مجلس الوزراء

• مبادلات حرارية جو-جو

• أنظمة التبريد بالحرارة

• أنظمة التبريد الهجينة

• أنظمة تهوية ذكية

تطبيقات خزانات عقدة النقل

تُستخدم خزانات عقدة النقل على نطاق واسع في مختلف قطاعات الاتصالات

شبكات الألياف الضوئية

تتطلب شبكات نقل الألياف خزانات لحماية معدات النقل البصري وأنظمة إدارة الألياف

وصلة ربط شبكة الهاتف المحمول

تعتمد شبكات 4G و5G على كبائن النقل لدعم اتصالات التوصيل بين المحطات الأساسية والشبكات الأساسية

البنية التحتية للنطاق العريض

يقوم مزودو خدمات الإنترنت بنشر خزانات الإرسال لدعم الوصول إلى النطاق العريض وتوزيع الشبكات الإقليمية

شبكات اتصالات المرافق

تستخدم المرافق الكهربائية خزانات عقدة النقل لأنظمة SCADA واتصالات الشبكة الذكية وتطبيقات المراقبة عن بعد

أنظمة النقل

غالبًا ما تعتمد السكك الحديدية والطرق السريعة والمطارات وأنظمة النقل الذكية على خزانات النقل الخارجية لوظائف الاتصال والتحكم.

متطلبات تصميم خزانة عقدة النقل الخارجية

تواجه المنشآت الخارجية ظروفًا بيئية صعبة. لذلك، يجب أن يلبي تصميم الخزانة العديد من المتطلبات الأساسية

حماية البيئة

تم تصميم معظم خزانات عقدة النقل الخارجية بمستويات حماية مثل:

• IP55​

• IP65​

• IP66​

تعمل هذه التصنيفات على حماية المعدات من دخول الغبار والتعرض للمياه

مقاومة التآكل

تتطلب الخزائن المثبتة في البيئات الساحلية أو الصناعية مواد مقاومة للتآكل مثل:

• الألمنيوم

• الفولاذ المجلفن

• الفولاذ المقاوم للصدأ

يعمل طلاء المسحوق عالي الجودة على إطالة عمر خدمة الخزانة

الأداء الحراري

الحفاظ على درجة حرارة داخلية مستقرة أمر بالغ الأهمية

عادةً ما يقوم المهندسون بتصميم أنظمة التبريد بناءً على:

• الحمل الحراري للمعدات​

• درجة الحرارة المحيطة​

• الإشعاع الشمسي​

• متطلبات درجة الحرارة الداخلية​

ويعتمد حل التبريد المناسب على الظروف البيئية للموقع واستهلاك الطاقة

ميزات الأمان

غالبًا ما تشتمل خزانات النقل الخارجية على ما يلي:​

• أنظمة قفل متعددة النقاط​

• مفصلات مضادة للسرقة​

• حساسات الباب​

• أنظمة المراقبة عن بعد​

تساعد هذه الميزات على حماية أصول الشبكة القيمة.

خزانة عقدة النقل مقابل خزانة المحطة الأساسية

على الرغم من أنها تبدو متشابهة، إلا أن خزانات عقدة النقل وخزائن المحطة الأساسية تخدم أغراضًا مختلفة.

يساعد فهم هذا التمييز المشغلين على تحديد نوع الخزانة المناسب لبنية شبكتهم.

الاتجاهات المستقبلية في تصميم خزانة عقدة النقل

مع استمرار تطور شبكات الاتصالات، أصبحت خزانات عقدة النقل أكثر ذكاءً وكفاءة في استخدام الطاقة

وتشمل الاتجاهات الناشئة ما يلي:

• المراقبة البيئية عن بعد

• التحكم الذكي في التبريد​

• أنظمة بطاريات الليثيوم المتكاملة

• إدارة الأصول المدعمة بإنترنت الأشياء​

• الإدارة الحرارية الموفرة للطاقة​

• دعم عمليات نشر حوسبة الحافة والجيل الخامس

تساعد هذه الابتكارات المشغلين على تقليل تكاليف التشغيل مع تحسين موثوقية الشبكة.

خاتمة

تعد خزانة عقدة النقل مكونًا مهمًا في البنية التحتية الحديثة للاتصالات. إنه يحمي معدات النقل وأنظمة الطاقة والبطاريات ومكونات إدارة الألياف مع ضمان التشغيل الموثوق في البيئات الصعبة

سواء تم نشرها في شبكات الألياف الضوئية، أو أنظمة التوصيل 5G، أو البنية التحتية للنطاق العريض، أو شبكات اتصالات المرافق، فإن خزانة عقدة النقل المصممة بشكل صحيح تعمل على تحسين موثوقية المعدات، وإطالة عمر الخدمة، وتقليل تكاليف الصيانة.​

عند اختيار خزانة عقدة النقل، يجب على المشغلين تقييم تقييمات حماية البيئة وحلول الإدارة الحرارية ومتطلبات الطاقة واحتياجات توسيع الشبكة المستقبلية بعناية لضمان الأداء والموثوقية على المدى الطويل.

التعليمات

س 1: ما هي خزانة عقدة النقل المستخدمة؟

تعمل خزانة عقدة النقل على حماية وتضم معدات نقل الاتصالات وأنظمة الطاقة والبطاريات ومكونات إدارة الألياف في شبكات الاتصالات.

س2: ما هي المعدات المثبتة داخل خزانة عقدة النقل؟

تشمل المعدات الشائعة أجهزة التوجيه، والمفاتيح، وأجهزة النقل البصري، والمقومات، والبطاريات، وODF، وأنظمة التبريد.

س 3: ما هو تصنيف IP الموصى به لخزائن عقدة النقل الخارجية؟

يتم استخدام IP55، وIP65، وIP66 بشكل شائع اعتمادًا على الظروف البيئية.

س 4: كيف يتم تبريد خزانة عقدة النقل؟

تشمل طرق التبريد مكيفات الهواء، والمبادلات الحرارية، وأنظمة السيفون الحراري، وحلول التهوية الذكية.

س5: ما الفرق بين خزانة عقدة النقل وخزانة المحطة الأساسية؟

تدعم خزانة عقدة الإرسال بشكل أساسي معدات نقل الشبكة، بينما تحتوي خزانة المحطة الأساسية بشكل أساسي على معدات شبكة الوصول اللاسلكي.
