BESS үшін 21 кВт жылуды басқару кондиционерінің өніміне шолу

21 кВт BESS кондиционері аккумуляторлық энергияны сақтау жүйесінің шкафтары , қуат баспаналары және сыртқы электр қоршаулары үшін арнайы әзірленген . Ол батареялар мен маңызды электрондық компоненттердің қауіпсіз және тиімді жұмысын қамтамасыз ететін оңтайлы температуралық жағдайларды сақтау үшін сенімді жылуды басқару шешімін ұсынады.

Өнеркәсіптік рюкзактарға арналған кондиционер ретінде жасалған бұл құрылғы жоғары сыйымдылықты салқындату мен біріктірілген жылыту және ылғалдандыру функцияларын біріктіреді. Оның жабық контурлы салқындату жүйесі, сенімді IP55 қорғанысы және интеллектуалды бақылау мүмкіндіктері оны ұзақ мерзімді тұрақтылықты қамтамасыз ететін және энергия сақтау жүйелеріне техникалық қызмет көрсетуді қысқартып, талап етілетін сыртқы орталар үшін тамаша етеді.

Өнеркәсіптік BESS кондиционерінің негізгі техникалық ерекшеліктері

◇Жоғары тиімді салқындату жүйесі

Тұрақты және энергияны үнемдейтін өнімділік үшін R410A салқындатқышы бар айналмалы компрессор

◇Қуатты ауа айналымы

дейін 6000 м⊃3;/сағ ауа ағынына Жылуды тиімді тарату үшін

◇ Біріктірілген PTC қыздыру функциясы (9кВт)

Төмен температуралы орталарда сенімді жұмысты қамтамасыз етеді

◇Ақылды бақылау (RS485 интерфейсі)

Қашықтан басқаруды және нақты уақыттағы жүйені біріктіруді қосады

◇IP55 қорғаныс дизайны

Сыртқы және қатал қоршаған орта жағдайларына қолайлы

Техникалық спецификация

Өнім атауы	Жылумен басқару кондиционері
Үлгі	A60NA
Номиналды кернеу	3 фазалы айнымалы ток 380В±15%
Номиналды жиілік	50Гц±2%
Салқындату сыйымдылығы	21КВт@L24/L35
Қуатты тұтыну	8,5 кВт@L24/L35
Ішкі айналымдағы ауа көлемі	6000м⊃3;/сағ
Салқындатқыш	R410a
Жылытқыш (PTC)	9кВт
Жұмыс температурасы	-30℃~+45℃
Максималды шу деңгейі	72дБ(А)
IP дәрежесі	IP55
Таза салмақ	210 кг

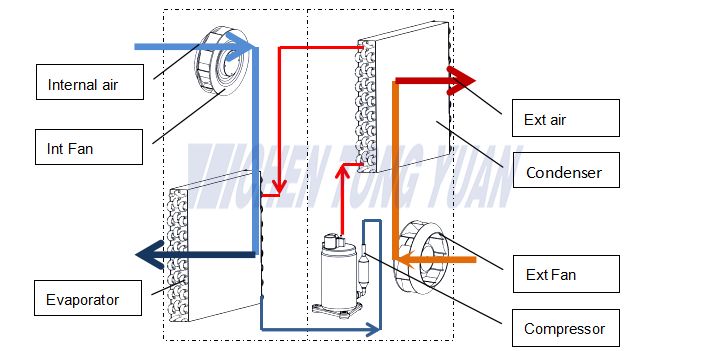

Жылулық цикл және ауа ағыны

салқындатқыш BESS үшін 21 кВт жылуды басқару кондиционерінде буландырғыш арқылы энергия сақтау шкафының ішіндегі ауадан жылуды сіңіріп, ішкі ортаны салқындатады.

Содан кейін жылу қысылғаннан кейін конденсатор арқылы сыртқа тасымалданады, ол тиімді жылуды таратуды және батареяның энергиясын сақтау жүйесі (BESS) үшін тұрақты температураны бақылауды қамтамасыз ететін үздіксіз циклды құрайды..

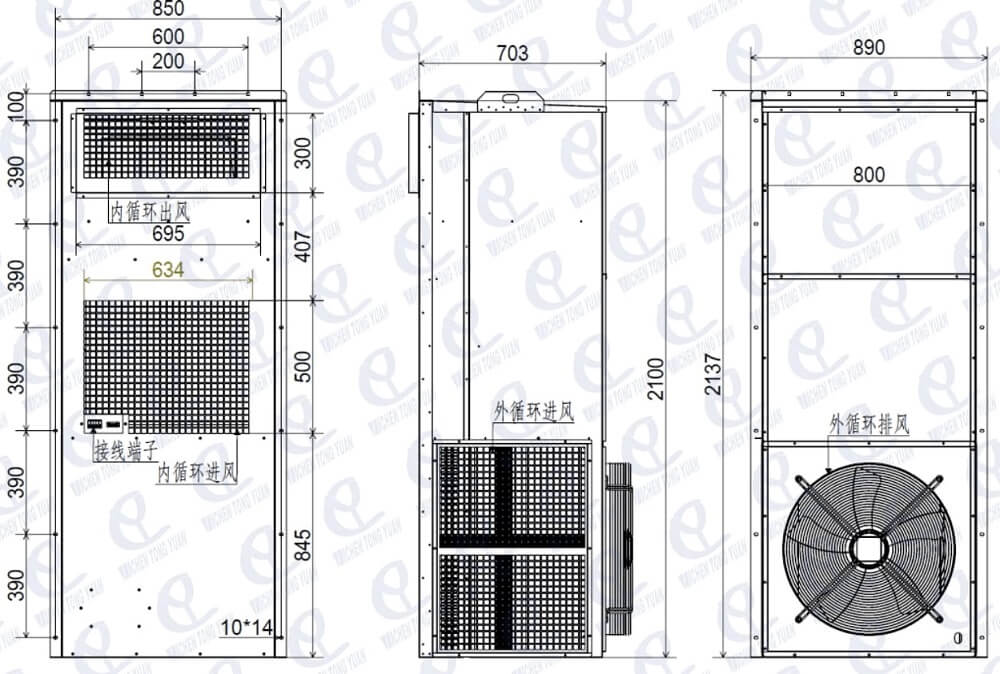

Сызбаның жылуды басқару кондиционері

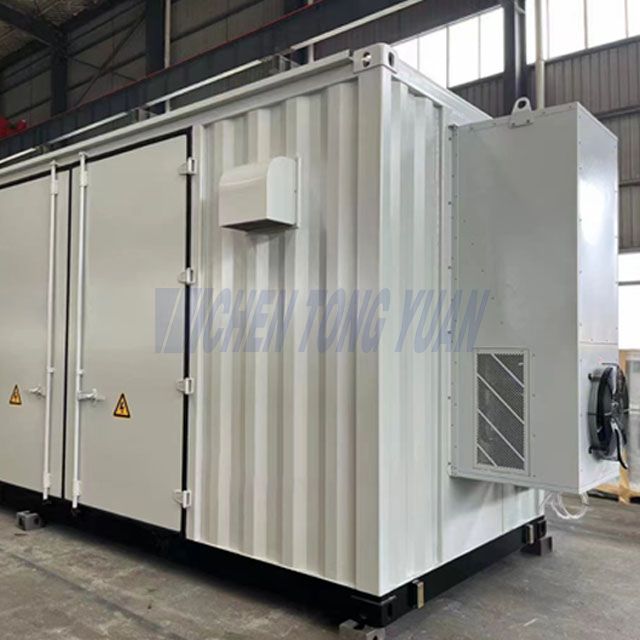

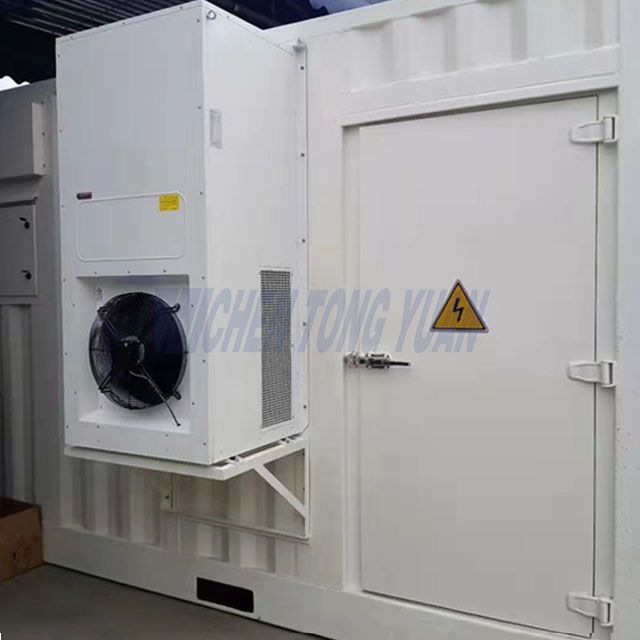

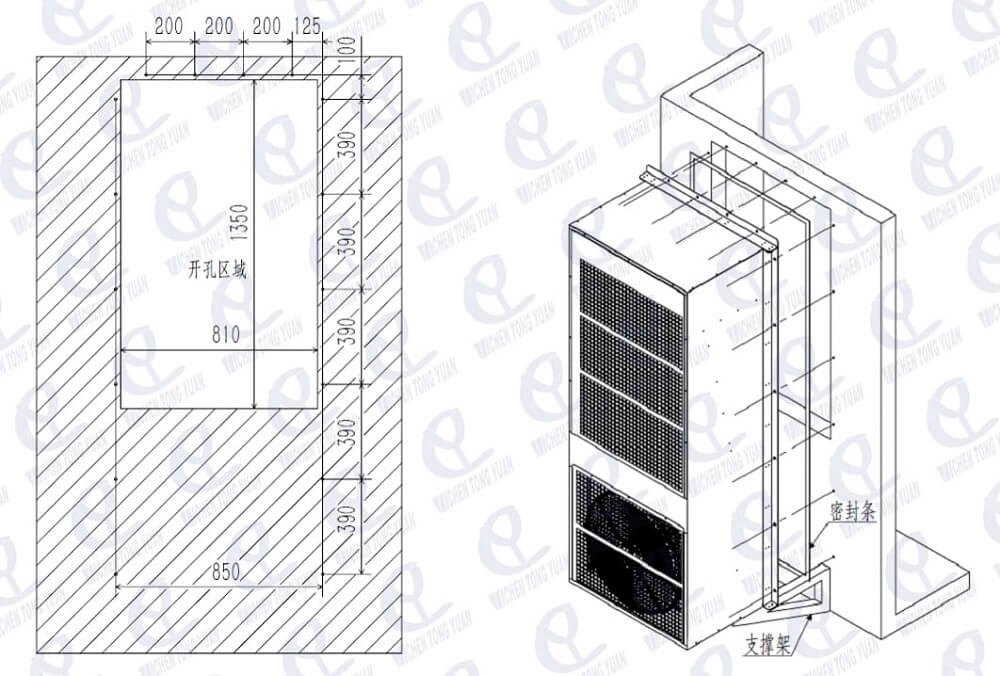

Жылу басқару кондиционерін орнату

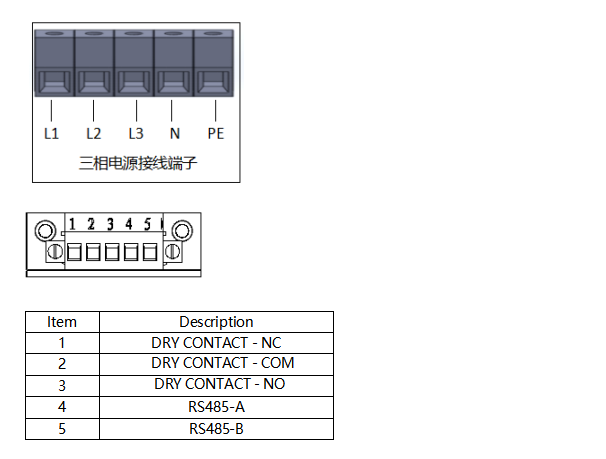

Электр сымдарының схемасы

BESS үшін қабырғаға орнатылатын жылуды басқару кондиционерінің қосымша опциялары

Үлгі	Вольтаж	Номиналды жиілік	Салқындату сыйымдылығы (номиналды)(Вт)	Қуат тұтынуы (Вт)	Ішкі айналымдағы ауа көлемі (м⊃3;/сағ)	Салқындатқыш
CY-A30NAB	3 фазалы айнымалы ток 380В±15%	50Гц±2%	10500	4500	3000	R407C
CY-A50NAB	3 фазалы айнымалы ток 380В±15%	50Гц±2%	17500	7500	4000	R407C
CY-A60NAB	3 фазалы айнымалы ток 380В±15%	50Гц±2%	21000	8500	6000	R410C
CY-A100NAB	3 фазалы айнымалы ток 440В±15%	60Гц±2%	35000	18000	12000	R410C

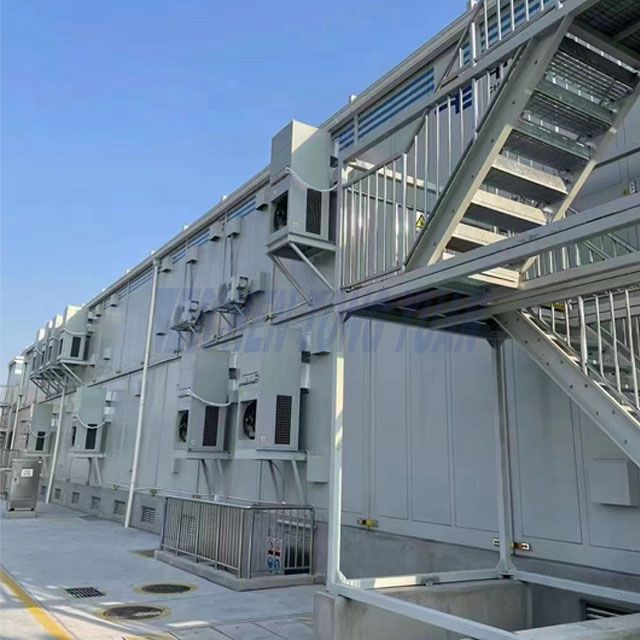

• Батарея қуатын сақтау жүйесі ( BESS ) шкафтары

• Сыртқы энергияны сақтауға арналған қоршаулар мен контейнерлер

• Қуатты тарату және электрлік басқару шкафтары

• Телекоммуникациялық базалық станция шкафтары

• Күн + батарея энергиясын сақтау жүйелері

үшін қолайлы Энергия сақтау жүйелеріндегі өнеркәсіптік HVAC қолданбалары

Неліктен біздің BESS жылуды басқару кондиционері шешімдерін таңдау керек?

◇Энергияны сақтауды салқындату тәжірибесі

BESS, телекоммуникация және сыртқы шкафтар үшін жылуды басқару шешімдеріне мамандандырылған

◇Қатты ортада сенімді жұмыс

Төтенше температурада және сыртқы жағдайларда тұрақты жұмыс істеуге арналған

◇Жылуды басқарудың толық шешімі

Салқындату, жылыту және қоршаған ортаны бақылау бір жүйеде біріктірілген

◇Икемді теңшеу мүмкіндігі

Әртүрлі қуаттарды және жобаға тән конфигурацияларды қолдайды

◇Өнеркәсіптік деңгейдегі сапа

Ұзақ мерзімді үздіксіз жұмыс істеу үшін берік құрамдастармен құрастырылған

◇Ақылды бақылау және интеграция

RS485 байланысы қашықтан басқаруды және жүйені біріктіруді қолдайды

◇Дәлелденген қолдану тәжірибесі

Энергияны сақтау, телекоммуникация және энергетикалық инфрақұрылым жобаларында кеңінен қолданылады

Біз тек өнімдерді ғана емес, сонымен қатар ұсынамыз заманауи энергия сақтау жүйелері үшін сенімді жылуды басқару шешімдерін

CE IP55 IP65 ISO сертификатына сәйкес

Жылу басқару кондиционерін жаңартуға дайынсыз ба?

Біздің инженерлік топ мыналарға негізделген дұрыс үлгіні ұсына алады:

• Шкаф өлшемі

• Жылу жүктемесі

• Орнату әдісі

• Қоршаған орта

• Кернеуге қойылатын талаптар

үшін бізге хабарласыңыз Деректер парақтары, сызбалар, бағалар немесе OEM/ODM шешімдері .
