Cechy konstrukcyjne szaf do magazynowania energii: kompletny przewodnik na rok 2025

Wprowadzenie: Dlaczego projekt szafy do przechowywania energii jest priorytetem strategicznym

W erze naznaczonej integracją odnawialnych źródeł energii, elektryfikacją transportu i decentralizacją sieci szafy do magazynowania energii stały się krytycznym interfejsem między wysokowydajnymi systemami akumulatorów a ich środowiskiem operacyjnym. Oprócz ochrony mechanicznej obudowy te służą jako centralny punkt stacjonarnych rozwiązań w zakresie magazynowania energii – mieszczą wrażliwe komponenty, regulują dynamikę termiczną i elektryczną oraz umożliwiają inteligentne sterowanie.

Odpowiednio zaprojektowana szafa do przechowywania energii optymalizuje:

• Bezpieczeństwo operacyjne i zgodność

• Sprawność cieplna i elektryczna

• Skalowalność modułowa i trwałość cyklu życia

• Zdalne monitorowanie i diagnostyka predykcyjna

W tym przewodniku opisano podstawowe zasady projektowania i najlepsze w swojej klasie funkcje, które odróżniają wysokiej jakości, gotowe do użytku systemy szaf od obudów standardowych.

1. Inżynieria konstrukcyjna i projektowanie obudów

klasy przemysłowejKonstrukcja

Szafy do magazynowania energii muszą wytrzymywać różnorodne czynniki klimatyczne i operacyjne. Kluczowe materiały obejmują:

• Stal ocynkowana lub cynkowana galwanicznie (1,5–2,5 mm) do konstrukcji odpornych na korozję o dużych obciążeniach

• Stop aluminium klasy morskiej (5052/6061) zapewniający lekkość i odporność na korozję w strefach przybrzeżnych

• Termoutwardzalne powłoki proszkowe spełniające normy ASTM D3359 i ISO 9227 w zakresie ochrony przed promieniowaniem UV i substancjami chemicznymi

Integralność obudowy jest wzmocniona poprzez:

• Ściany dwuwarstwowe ze szczelinami termicznymi lub izolacją z wełny mineralnej

• Stopień ochrony IP55 do IP65 przed wnikaniem wody i cząstek stałych

• Zespoły drzwi i paneli IK10 i w zastosowaniach publicznych o klasie odporności na wandalizm

Wszechstronność montażu

Opcje instalacji obejmują:

• Jednostki naścienne  do użytku domowego.

• Szafy podłogowe  do zastosowań komercyjnych lub przemysłowych.

• Rozwiązania montowane na słupach lub przyczepach  do zastosowań mobilnych lub poza siecią.

W szafach należy umieścić podkładki antywibracyjne, stężenia sejsmiczne i niwelatory platform, aby spełnić wymagania norm i bezpieczeństwa.

2. Architektura regulacji termicznej

Pasywna kontrola termiczna

Dobrze zaprojektowane szafki wykorzystują:

• Geometria przepływu powietrza z efektem komina

• Materiały zmiennofazowe (PCM) stabilizujące temperaturę wewnętrzną

• Panele izolacyjne z poliuretanu o dużej gęstości (λ ≤ 0,021 W/mK)

Aktywne technologie chłodzenia

W przypadku systemów o dużej gęstości lub o znaczeniu krytycznym systemy aktywne obejmują:

• Redundantne wentylatory prądu stałego ze sterowaniem termostatycznym

• Chłodzenie cieczą w obiegu zamkniętym (obiegi na bazie glikolu lub czynnika chłodniczego)

• Wymienniki ciepła powietrze-powietrze z filtracją elektrostatyczną

Utrzymywanie temperatury pakietu akumulatorów w zakresie 20–30°C jest niezbędne do zachowania stabilności elektrochemicznej, zminimalizowania impedancji i ograniczenia ryzyka niekontrolowanej zmiany temperatury.

3. Architektura elektryczna i ochrona systemów

Wewnętrzna dystrybucja mocy

• Szyny miedziane (cynowane lub posrebrzane) z tolerancją od 600 VDC do 1500 VDC

• Złączki zaciskowe obciążone i styczniki prądu stałego

• Oprawy bezpiecznikowe z możliwością wymiany podczas pracy, zgodne z normami IEC 60269

Systemy Ochronne

• Zabezpieczenie przed zwarciem i przetężeniem za pomocą wyłączników MCCB i bezpieczników ograniczających prąd

• Przerywacze ziemnozwarciowe (GFI)

• Urządzenia przeciwprzepięciowe (SPD typ II/III) zgodne z IEC 61643

Bariery izolacyjne i elementy zabezpieczające przed łukiem elektrycznym są obowiązkowe w szafach zaprojektowanych dla systemów wysokiego napięcia (>600 V prądu stałego), szczególnie w zastosowaniach podłączonych do sieci oraz C&I.

4. Integracja baterii i zgodność chemiczna

Zakwaterowanie mechaniczne

Konstrukcja szafki musi obsługiwać:

• Moduły do ​​montażu w szafie 19-calowej lub zgodne z normą ETSI

• Systemy tac typu szufladowego do pakietów ogniw LFP/NMC

• Obudowy do montażu od góry lub z dostępem z boku zapewniają wszechstronność instalacji w terenie

Wsparcie z chemii

• LFP (LiFePO₄) – stabilność termiczna i trwałość cyklu; idealny do ESS

• NMC – Wyższa gęstość energii; powszechnie stosowane w systemach ładowania C&I i EV

• Kwasowo-ołowiowy (VRLA/AGM) – Ekonomiczny w przypadku tworzenia kopii zapasowych i telekomunikacji

Architektura modułowa zapewnia elastyczność w zakresie rozmiaru stosu komórek, routingu połączeń wzajemnych i podziału na strefy przepływu powietrza.

5. Inteligentne systemy monitorowania i sterowania

Wbudowana diagnostyka

• Cyfrowe procesory sygnałowe (DSP) zintegrowane z BMS

• Analogowe i cyfrowe wejścia/wyjścia do telemetrii w czasie rzeczywistym

• Bezprzewodowe łącza nadrzędne typu mesh lub komórkowe (4G/5G) z redundancją awaryjną

Możliwości zdalnego zarządzania

• Dostęp API poprzez Modbus TCP/IP, MQTT lub OPC-UA

• Szyfrowane platformy chmurowe do monitorowania na podstawie stanu

• Pulpity nawigacyjne gotowe do obsługi SCADA do wdrożeń na skalę użytkową

Szafy z diagnostyką predykcyjną za pośrednictwem AI/ML zmniejszają koszty eksploatacji i utrzymania, identyfikując wczesne wzorce degradacji lub anomalie termiczne, poprawiając czas pracy i zwrot z inwestycji w system.

6. Wentylacja, optymalizacja przepływu powietrza i klimatyzacja

Szafy są zoptymalizowane pod kątem podziału na strefy termiczne i przepływu powietrza poprzez:

• Strefowe układy wentylacyjne oddzielające przedziały baterii i falownika

• Filtracja elektrostatyczna lub HEPA do środowisk o dużym zapyleniu

• Integracja środka osuszającego w celu złagodzenia wilgoci i zapobiegania korozji

Systemy redukcji hałasu — takie jak wyciszone kanały i wentylatory tłumiące wibracje — są niezbędne w obszarach mieszkalnych lub strefach wrażliwych na hałas.

7. Systemy bezpieczeństwa fizycznego i cyberbezpieczeństwa

Bezpieczeństwo fizyczne

• Wielowarstwowa konstrukcja stalowa z zawiasami zabezpieczonymi przed manipulacją

• Inteligentna kontrola dostępu (RFID, skanery biometryczne)

• Czujniki wykrywania włamań wyzwalające lokalne lub zdalne alarmy

Architektura cyberbezpieczeństwa

• Kontrola dostępu użytkowników oparta na rolach (RBAC)

• Transport Layer Security (TLS 1.3) i szyfrowanie AES-256

• Bezpieczne aktualizacje oprogramowania sprzętowego OTA za pomocą zabezpieczeń przed awarią

W przypadku wdrożeń infrastruktury krytycznej zgodność z normami IEC 62443 i NIST SP 800-82 jest obowiązkowa.

8. Zgodność z przepisami i certyfikaty

Profesjonalnie zaprojektowana obudowa jest zgodna z:

Planiści projektu muszą sprawdzić lokalne dostosowania prawne, szczególnie w przypadku instalacji miejskich o dużym zagęszczeniu lub w strefach pożarowych.

9. Strategia konserwacji i rozważania dotyczące cyklu życia

Użyteczność

• Dostęp serwisowy z tyłu i z boku

• Moduły z możliwością wymiany podczas pracy i okablowane wiązki przewodów

• Dzienniki konserwacji z kodem QR i integracją tagów NFC

Zrównoważony rozwój

• Komponenty pochodzące z recyklingu i nadające się do recyklingu (aluminium ≥ 80% nadające się do recyklingu)

• Deklaracje środowiskowe produktu (EPD) na żądanie

• Wsparcie w zakresie demontażu po zakończeniu eksploatacji i logistyka zwrotna w celu odzyskiwania akumulatorów

Szafy dostosowane do ram ESG poprawiają ogólne wyniki w zakresie zrównoważonego rozwoju projektów i oceny inwestorów.

10. Przegląd aplikacji branżowych: modułowe systemy przechowywania Cytech

Cytech , uznana marka w dziedzinie modułowej infrastruktury akumulatorowej, oferuje szafy do magazynowania energii o pojemności od 30 kWh do 215 kWh . Każde urządzenie zostało zaprojektowane z myślą o:

• Modułowość typu plug-and-play

• Telemetria zintegrowana z BMS

• Zdalna diagnostyka

• Elastyczność w wielu chemiach

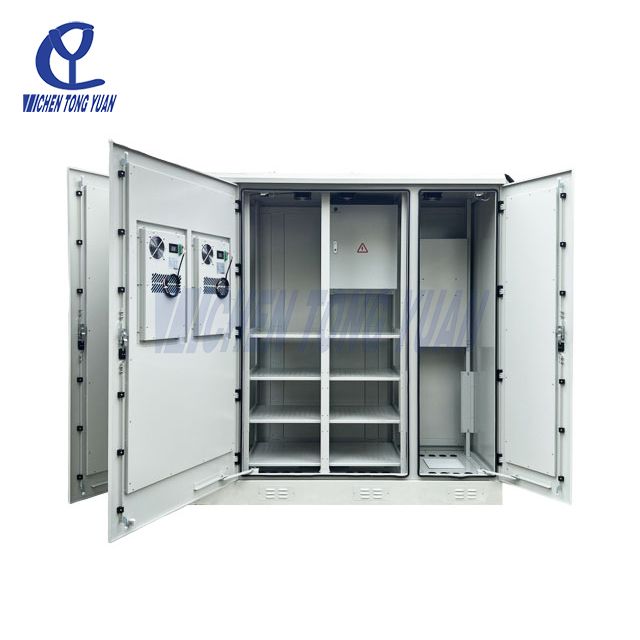

Ich jednostka o mocy 61,44 kWh, wdrożona w obiekcie logistycznym w Azji Południowo-Wschodniej, zmniejszyła zapotrzebowanie szczytowe o 20%, wydłużyła czas pracy podczas przestojów i umożliwiła kontrolę zasobów w czasie rzeczywistym za pośrednictwem bezpiecznego pulpitu nawigacyjnego w chmurze.

Szafy Cytech posiadają certyfikaty UL/IEC i idealnie nadają się do zastosowań C&I, mikrosieci i interaktywnych sieci, gdzie inteligencja, odporność i długoterminowa wartość mają kluczowe znaczenie.

Wniosek

Szafy do magazynowania energii nie są obudowami statycznymi — są to inteligentne systemy infrastruktury o wysokiej wartości, które zapewniają bezpieczeństwo, wydajność i integrację w każdym wdrożeniu magazynowania energii. Niezależnie od tego, czy są stosowane w domowych systemach magazynowania energii słonecznej, czy w mikrosieciach o mocy wielu megawatów, profesjonalnie zaprojektowane szafy oferują wymierną poprawę regulacji termicznej, ochrony elektrycznej, czasu pracy systemu i komfortu użytkownika.

Wybór szafy nie jest decyzją dotyczącą zamówienia — jest to decyzja inżynieryjna, która określa odporność techniczną i sukces komercyjny Twojego projektu magazynowania energii.

Często zadawane pytania

1. Jaka jest typowa żywotność wysokiej jakości szafki?
20–25 lat przy odpowiedniej konserwacji i ochronie środowiska.

2. Jak mogę mieć pewność, że moja szafka spełnia standardy zgodności?
Poszukaj norm UL 9540/1973, IEC 62933 i lokalnych kodów, takich jak NFPA 855 lub NEC Artykuł 706.

3. Czy jedna szafa może obsługiwać wiele typów akumulatorów?
Tak, z elastycznym stelażem, izolacją napięcia i ścieżkami chłodzenia zgodnymi z chemią.

4. Jak ważne jest cyberbezpieczeństwo w inteligentnych szafach?
Niezbędny. Nieautoryzowany dostęp może skutkować przestojem systemu, naruszeniem bezpieczeństwa danych lub niebezpiecznym zachowaniem.

5. Czy inwestowanie w monitorowanie AI jest uzasadnione w przypadku wdrożeń średniej skali?
Tak. Konserwacja predykcyjna i diagnostyka w czasie rzeczywistym redukują przestoje i koszty operacyjne, szczególnie w zastosowaniach C&I.
