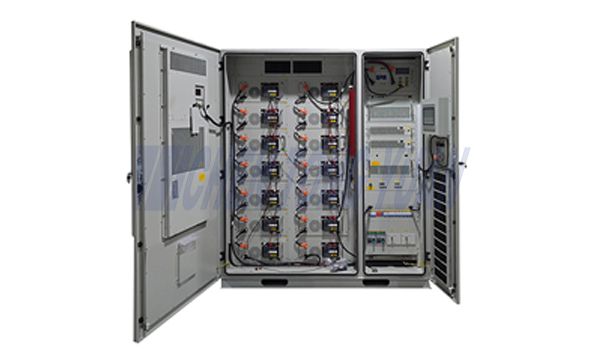

التصميم الهيكلي ل تلعب التجارية والصناعية خزانات بطاريات تخزين الطاقة دورًا حاسمًا في ضمان سلامة أنظمة البطاريات وأدائها وفعاليتها من حيث التكلفة وقابليتها للتكيف مع سيناريوهات التطبيقات المختلفة. لا تؤثر عالية الجودة خزانات بطاريات تخزين الطاقة على عمر النظام وموثوقيته فحسب، بل تؤثر أيضًا بشكل مباشر على السلامة التشغيلية وسهولة الصيانة.
مبادئ التصميم الأساسية ل تشمل خزانات بطاريات تخزين الطاقة عملية التصنيع وتصميم قابلية التجميع، وتصميم القوة الهيكلية، والقدرة على التكيف البيئي، وحماية السلامة، والحماية الحرارية. تضمن هذه المبادئ معًا موثوقية عالية طوال دورة حياة النظام، بدءًا من التصميم والإنتاج وحتى النقل والتركيب والتشغيل على المدى الطويل.
تتطلب عمليات النشر التجارية والصناعية بشكل متزايد حاويات مرنة لتخزين طاقة البطاريات ، قادرة على دعم الحلاقة القصوى، والطاقة الاحتياطية، والتكامل المتجدد، وخدمات الشبكة. مع توسع التطبيقات من المصانع ومراكز البيانات إلى محطات شحن المركبات الكهربائية وأنظمة الشبكات الصغيرة، تستمر التوقعات الخاصة بمتانة الخزانات وتحسين التخطيط والمرونة البيئية في الارتفاع. يدفع هذا التحول إلى الحاجة إلى حاويات نظام تخزين الطاقة عالية الموثوقية والتي يمكنها الحفاظ على أداء ثابت في ظل ظروف التشغيل المعقدة.
كشركة مصنعة محترفة لخزانات بطارية تخزين الطاقة، تركز Cytech على الهندسة الإنشائية والسلامة الحرارية والموثوقية طويلة المدى لتطبيقات تخزين الطاقة التجارية والصناعية.
بفضل الخبرة الواسعة في تصميم الخزانات الخارجية والتصنيع على المستوى الصناعي، تقوم Cytech بتطوير حلول خزانات بطاريات تخزين الطاقة التي تتوافق مع معايير السلامة العالمية وسيناريوهات النشر المتنوعة، بما في ذلك الحلاقة في أوقات الذروة، والطاقة الاحتياطية، وتكامل الطاقة المتجددة، وأنظمة دعم الشبكة. بدءًا من اختيار المواد والتعزيز الهيكلي وحتى الحماية الحرارية وتكامل السلامة، تؤكد Cytech على موثوقية دورة الحياة وسهولة الصيانة والقدرة على التكيف مع بيئات التشغيل المعقدة.
يعرض التالي الفيديو نشر وتشغيل أنظمة الخزانات الصناعية عبر سيناريوهات التطبيق المختلفة:
أثناء التصميم الهيكلي لخزانات بطاريات تخزين الطاقة ، من الضروري التأكد من أن جميع المكونات تلبي المعايير المطلوبة لقابلية التصنيع وقابلية التجميع. تشمل عمليات التصنيع الشائعة الصفائح المعدنية، وقولبة الحقن، والصب، والتزوير، واللحام، وكلها تؤثر على القوة والمظهر والدقة والتكلفة.
تؤثر عملية التصنيع بشكل كبير على الأداء العام لخزانات بطاريات تخزين الطاقة ، بما في ذلك قدرات معدات الإنتاج، وقابلية تصنيع الدفعات، ودقة المكونات، والمعالجة الحرارية، والتكلفة. يضمن اختيار طريقة التصنيع المثالية السلامة الهيكلية والموثوقية الوظيفية. على سبيل المثال، غالبًا ما تستخدم الإطارات الحاملة صفائح معدنية ملحومة أو معززة، بينما قد تستخدم المكونات الأصغر أو المفصلة القولبة بالحقن أو الصب.
تعمل عملية التصنيع جيدة التخطيط على تحسين كفاءة الإنتاج، وتقليل معدلات العيوب، وتضمن الاتساق، مما يمنح خزانات بطاريات تخزين الطاقة التجارية والصناعية ميزة تنافسية.
يحتاج المصنعون أيضًا إلى مراعاة الامتثال للشهادات العالمية مثل UL9540A وIEC 62619 وGB/T 16935، حيث تؤثر هذه المعايير على اختيار المواد والعمليات الهيكلية. تعمل عمليات سير عمل الإنتاج عالية الدقة على تقليل انحرافات الأبعاد، مما يضمن أن كل حاوية تخزين طاقة البطارية تحافظ على جودة موحدة أثناء التصنيع الضخم. يعد هذا المستوى من الاتساق ضروريًا لعمليات النشر التجارية القابلة للتطوير حيث يجب أن تعمل الخزانات المتعددة بالتوازي.
تشير قابلية التجميع إلى سهولة تجميع المكونات والتجمعات الفرعية. التصميم الجيد يقلل من صعوبة التجميع، ويقلل الأخطاء، ويعزز جودة المنتج بشكل عام. تشمل التقنيات تصميمات معيارية، وتقليل أدوات التثبيت، وحجز مساحة للصيانة.
يعد تحسين إمكانية التجميع أمرًا بالغ الأهمية بشكل خاص واسعة النطاق لخزائن بطاريات تخزين الطاقة الصناعية ، حيث يؤدي التثبيت السريع والدقيق إلى تقليل تكاليف العمالة ووقت التوقف عن العمل.
بالإضافة إلى ذلك، فإن قابلية التجميع الجيدة تعزز إمكانية الخدمة على المدى الطويل. تعمل التصميمات التي تشتمل على وحدات سريعة التحرير، وأسلاك الوصول الأمامي، ومسارات الصيانة على تبسيط كل من عمليات الفحص الروتينية والإصلاحات الطارئة بشكل كبير. تعتبر هذه التحسينات ذات قيمة خاصة في أنظمة خزانة بطاريات تخزين الطاقة ذات السعة الكبيرة ، حيث يؤثر وقت التوقف عن العمل بشكل مباشر على الإيرادات التشغيلية واستقرار الشبكة. تسمح المنصة المعيارية أيضًا بتوسيع النظام بشكل أسهل مع زيادة متطلبات السعة.
يقسم التخطيط العقلاني النظام إلى وحدات مستقلة مثل وحدات البطارية والمجموعات ووحدات التحكم وأنظمة التبريد. يؤدي ذلك إلى تبسيط عملية التجميع، وتحسين الوصول إلى الصيانة، وتقليل تعقيد الأسلاك، مما يؤدي إلى تحسين تدفق الهواء وتبديد الحرارة.
تضمن التخطيطات المحسنة الموثوقية على المدى الطويل والتشغيل الفعال لخزانات بطاريات تخزين الطاقة الخارجية في ظل ظروف بيئية مختلفة.
تتضمن التخطيطات الحديثة أيضًا توجيهًا ذكيًا للكابلات وتوزيع أجهزة الاستشعار لدعم أنظمة المراقبة الرقمية. يتيح ذلك تتبع البيانات الحرارية والأداء الكهربائي والمعلمات البيئية في الوقت الفعلي داخل خزانة بطارية تخزين الطاقة عالية الكثافة ، مما يقلل من مخاطر الأعطال الناجمة عن مشكلات الأسلاك المخفية أو تدفق الهواء غير المتساوي. مع ظهور الصيانة التنبؤية المعتمدة على الذكاء الاصطناعي، توفر التخطيطات جيدة التنظيم دقة البيانات الأساسية واستقرارها.
إن استخدام التصميمات الهيكلية الناضجة والتي تم التحقق منها، مثل المقصورات المقاومة للحريق، وصواني الوحدات القياسية، والقواعد المعززة، يقلل من مخاطر التطوير ويضمن الاستقرار. يمنع التصميم الذي يركز على الموثوقية الأعطال الهيكلية ويحمي كلاً من النظام والموظفين، مما يضمن التشغيل طويل الأمد لخزانات بطاريات تخزين الطاقة التجارية.
تمتد دورة الحياة الكاملة لخزانات بطاريات تخزين الطاقة إلى التصنيع والنقل والتشغيل والتشغيل. تفرض كل مرحلة متطلبات ضغط فريدة، مما يتطلب تصميمًا مخصصًا للقوة الهيكلية.
أثناء التصنيع، يجب أن تتحمل الخزانات ضغوط المناولة والحركة والرفع. تتطلب مجموعات البطاريات الثقيلة أقواسًا وهيكلًا معززًا. يمنع التصميم المناسب حدوث أضرار في المراحل المبكرة ويضمن التعامل الآمن مع خزانات بطاريات تخزين الطاقة الصناعية.
يعرض النقل الخزانات للاهتزازات والميلان والتأثيرات، سواء عن طريق البحر أو على الطرق أو على الطرق الوعرة. يجب أن تقاوم التصميمات التشوه والتآكل والإجهاد الميكانيكي للحفاظ على السلامة أثناء تسليم خزانات بطاريات تخزين الطاقة التجارية.
أثناء التثبيت، يمكن أن يسبب الرفع وتحديد المواقع تركيزات الضغط. يضمن التصميم الهيكلي القوي التعامل الآمن مع الأنظمة الأثقل حيث تتوسع القدرات إلى 3-6 ميجاوات في الساعة، مما يتجنب التشوه أو الأعطال الموضعية في خزانات بطاريات تخزين الطاقة المعيارية.
إن التشغيل الخارجي طويل الأمد يعرض الخزانات للرياح والأمطار وتغيرات درجات الحرارة والضغط الميكانيكي. تعمل القوة الهيكلية القوية، جنبًا إلى جنب مع التصميم سهل الصيانة، على إطالة عمر الخدمة وموثوقية خزانات بطاريات تخزين الطاقة الخارجية.
في التركيبات البعيدة أو المرتفعة، تواجه الخزانات تحديات هيكلية إضافية بما في ذلك هشاشة درجات الحرارة المنخفضة، والتعرض للأشعة فوق البنفسجية، وزيادة حمل الرياح. تساعد الإطارات المعززة والهياكل المحسنة المقاومة للإرهاق على أداء حاويات تخزين طاقة البطاريات الخارجية بشكل موثوق في هذه السيناريوهات القاسية. بالنسبة للمناطق الزلزالية، تعمل الهياكل الأساسية المضادة للاهتزاز وحوامل امتصاص الصدمات على تقليل مخاطر الأضرار الميكانيكية.
تضمن القدرة على التكيف البيئي أن تعمل خزانات بطاريات تخزين الطاقة بأمان في ظل الظروف المناخية المحلية، بما في ذلك التعرض للمطر والثلج والملح. تعد مقاومة التآكل والختم واختيار المواد أمرًا بالغ الأهمية.
يجب أن تستوفي المكونات الهيكلية معايير اختبار رش الملح، عادةً ما تكون ≥96 ساعة، وما يصل إلى 720 ساعة في البيئات القاسية. يضمن الاختبار متانة خزانات بطاريات تخزين الطاقة الصناعية في المنشآت الخارجية والساحلية.
للاستخدام الخارجي، يضمن تصميم تصنيف IP الحماية ضد الغبار والمطر والطقس القاسي. تتطلب الأنظمة القياسية IP54 على الأقل، في حين تحتاج المناطق ذات الرمال العالية أو الملح العالي إلى IP55 أو أعلى، مما يحافظ على موثوقية طويلة المدى لخزائن بطاريات تخزين الطاقة الخارجية..
تلعب هندسة المواد أيضًا دورًا حيويًا في القدرة على التكيف البيئي. يعمل الفولاذ المجلفن، وألواح سبائك الألومنيوم والزنك، وطلاءات المسحوق، والمعالجات النانوية الخزفية على تعزيز مقاومة التآكل بشكل كبير في المناطق الساحلية أو مناطق التلوث الصناعي. تضمن هذه المواد أن حاويات تخزين الطاقة طويلة العمر تحافظ على السلامة الهيكلية حتى بعد التعرض طويل الأمد للرطوبة والملح والغازات المسببة للتآكل.
تعد حماية السلامة أمرًا ضروريًا لمنع المخاطر الناجمة عن الظروف البيئية أو الأعطال الداخلية أو الأحداث الحرارية. يجب أن تقاوم خزانات بطاريات تخزين الطاقة التأثيرات الخارجية والتداخل الكهرومغناطيسي وفشل المكونات الداخلية.
يجب أن يتحمل الغلاف الخارجي الظروف الجوية القاسية والتأثيرات والعواصف الرملية. يضمن تصميم EMC والإدارة الحرارية المُحسّنة التشغيل المستقر في ظل التداخل. تحمي المتانة الهيكلية كلاً من الخزانة وأنظمتها الداخلية في خزانات بطاريات تخزين الطاقة التجارية.
يشتمل تصميم السلامة المتقدم للخزانة على مسارات داخلية للتخفيف من الانفجارات، وقنوات تنفيس الغاز، وأبواب مقصورة معززة لإدارة تغيرات الضغط أثناء حالات الطوارئ. تساعد هذه الميزات على احتواء الأحداث الحرارية ومنع انتشارها داخل خزانات تخزين طاقة بطارية الليثيوم . تعمل الحشيات عالية الغلق وهياكل الأبواب متعددة الطبقات أيضًا على تقليل خطر دخول الملوثات الخارجية إلى الخزانة، مما يحمي الأجهزة الإلكترونية الحساسة وخلايا البطارية.
يتطلب تقادم البطارية وفشلها وسائل حماية متعددة الطبقات: مراقبة السلامة في الوقت الفعلي، وقمع الانفلات الحراري، والعزل الكهربائي، وتحديد موقع الأخطاء. تحافظ هذه الاستراتيجيات على التشغيل الآمن لخزانات بطاريات تخزين الطاقة الصناعية حتى في ظل الظروف غير الطبيعية.
تضمن السلامة الحرارية التشغيل المستقر والوقاية من الحرائق في خزانات بطاريات تخزين الطاقة ، وتجمع بين إخماد الحرائق وإدارة درجة الحرارة وحماية التيار الزائد.
تستجيب الأجهزة فورًا للحرائق أو ارتفاع درجة الحرارة، مما يقلل من الضرر ويحمي وحدات البطارية المهمة في خزانات بطاريات تخزين الطاقة التجارية
يتم دمج أنظمة إخماد الحرائق الحديثة بشكل متزايد مع أدوات التحكم الذكية، مما يتيح الاستجابة المنسقة من خلال أجهزة الاستشعار وأنظمة التدفئة والتهوية وتكييف الهواء ونظام إدارة البطارية. يؤدي هذا إلى إنشاء شبكة أمان ذات حلقة مغلقة تعمل على تحسين المرونة الشاملة ضد الحرائق لتصميمات خزانات ESS التجارية . وتساعد أجهزة استشعار الدخان للإنذار المبكر ووحدات التصوير الحراري أيضًا في الكشف المبكر والتخفيف من آثار الدخان.
تعمل عوامل الإطفاء الصديقة للبيئة مثل البيرفلوروهكسانون أو سباعي فلورو بروبان على منع تلف المكونات الحساسة مع ضمان كفاءة عالية في إخماد الحرائق.
تعمل الأنظمة بشكل موثوق تحت -20 درجة مئوية إلى +50 درجة مئوية، وارتفاع أقل من 2000 متر، ورطوبة أقل من 95%، وهي مناسبة لمختلف التطبيقات الصناعية والتجارية.
يحافظ التصميم الحراري على خلايا البطارية والإلكترونيات ضمن نطاقات آمنة لكل GB/T 36545، مما يمنع تراكم الحرارة وإطالة عمر النظام.
لإدارة ارتفاع درجة الحرارة بشكل أفضل، تعتمد الشركات المصنعة حلول تبريد متقدمة مثل ألواح التبريد السائلة، وأنظمة الهواء السائل الهجين، ووحدات التدفئة والتهوية وتكييف الهواء (HVAC) على مستوى الخزانة. تحافظ هذه التقنيات على ملفات حرارية مستقرة داخل خزانات تخزين طاقة البطارية ذات السعة العالية ، خاصة في المناطق ذات الحرارة الشديدة. تعمل الأنابيب المُحسّنة على تحسين أداء التبريد وتقليل استهلاك الطاقة أثناء التشغيل المستمر.
العزل السريع للتيارات غير الطبيعية يحمي الدوائر والبطاريات وأنظمة التحكم، ويتجنب الأعطال المتتالية في خزائن بطاريات تخزين الطاقة المعيارية.
التدخل الفوري أثناء فتح صمام الخلية أو الهروب الحراري يقلل من مخاطر الحريق، مما يضمن السلامة التشغيلية لخزائن بطاريات تخزين الطاقة التجارية والصناعية.
في الختام، فإن الجودة الهندسية لخزانة بطارية تخزين الطاقة لا تحدد سلامة النظام فحسب، بل تحدد أيضًا الأداء على المدى الطويل، والتكلفة التشغيلية، والقدرة على التكيف مع بيئات النشر المتنوعة. مع توسع تطبيقات تخزين الطاقة لتشمل القطاعات التجارية والصناعية وقطاعات دعم الشبكة، سيستمر الطلب على أنظمة خزانة البطاريات الموثوقة والمتينة والمصممة بذكاء في النمو.
