15 kW Batterie-Energiespeichersystem (BESS) Klimaanlage | Ausgewogene thermische Kontrolle für ESS

AC Cabinet 15000W Klimaanlage, Datenblatt.pdf

Cytech-Klimaanlagenbroschüre .pdf

Produktübersicht der Batterie-Energiespeichersystem -Klimaanlage

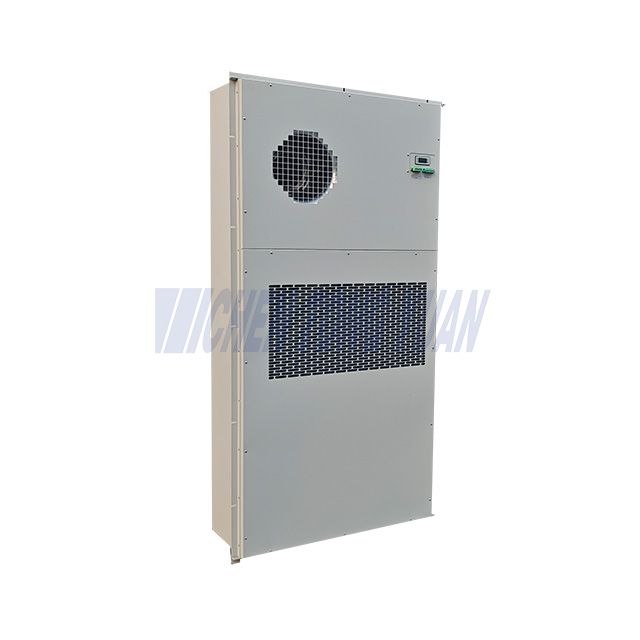

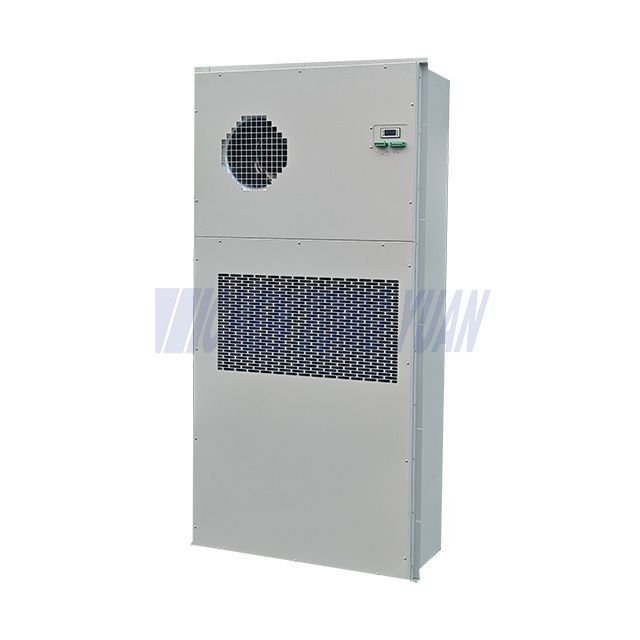

Die 15-kW- Klimaanlage mit Batterie-Energiespeichersystem (BESS) wurde entwickelt, um eine ausgewogene und zuverlässige Temperaturregelung für mittelgroße ESS-Installationen zu gewährleisten. Es sorgt für stabile Betriebstemperaturen in Batteriespeichersystemen und unterstützt so die Systemsicherheit und konstante Leistung.

Diese Klimaanlage wurde für BESS-Schränke und Batteriegehäuse im Freien entwickelt und liefert kontrollierte Kühlung unter schwankenden Lastbedingungen, wie sie bei Energiespeicheranwendungen üblich sind.

Technische Merkmale

Wichtige technische Vorteile

• Effizienter Rotorkompressor: zuverlässig und energiesparend

• Intelligente Steuerung: Selbsttest beim Einschalten und Selbststart beim Einschalten, RS485-Kommunikationsschnittstelle

• Digitale Röhrenanzeige: Vor Ort können Parameter eingestellt, Temperatur und Betriebszustand im Schrank angezeigt werden

• Hoher Schutzgrad: Perfekt für den Außenbereich

• Konfigurieren Sie ein externes Zirkulationslufteinlassgitter, um zu verhindern, dass Weidenkätzchen den Heizkörper blockieren

• Obere Luftauslassstruktur: Der Luftauslass kann an den Luftkanal angeschlossen werden

• Umweltfreundliche Kältemittel: Bringen Sie einen Hauch von Grün auf die Erde

• Optionale Funktionen: Heizfunktion, Entfeuchtungsfunktion

◤BESS-Klimaanlagen-Showcase  -Video◥

der 15-kW-BESS-  Klimaanlage Technische Spezifikation

Name	15 kW BESS-Klimaanlage
Modell	AC1150-2
Hauptstromversorgung	380 VAC ±15 % 50 Hz/60 Hz
Kühlleistung (Nennwert)	15000 W bei L35/L35
Stromverbrauch (Nennwert)	5100 W bei L35/L35
Heizleistung (optional)	6000W
Arbeitstemp. Reichweite	-40℃~+55℃
Lärm	72dB(A)
IP-Klasse	IP55, NEMA 4, NEMA 4X
Nettogewicht	260 kg
Kältemittel	R22/R407C

Hinweis: Bei L35/L35 beträgt die Innentemperatur 35 °C, die Umgebungstemperatur 35 °C

Wärmezyklus und Luftstrom der  15-kW-BESS-  Klimaanlage

Kühlprinzip der BESS-Klimaanlage : Die Hochdruck-Kältemittelflüssigkeit im System gelangt in den Verdampfer und verdampft, um die Wärme der Luft im Schrank zu absorbieren, sodass die Luft gekühlt wird und das Kältemittel, das im Verdampfer zu Gas verdampft, vom Kompressor eingeatmet und zu Hochdruck- und Hochtemperatur-Kältemittelgas komprimiert wird, das in den Kondensator eintritt und zu Kältemittelflüssigkeit abgekühlt wird und dann wieder in den Verdampfer eintritt, um die Innenluft zu kühlen zirkuliert entsprechend.

Typische Anwendungen

Entwickelt für die Kühlung von Außen- und Industrieschränken

◆ BESS Schränke und Regale

Ideal für Schränke von Batterieenergiespeichersystemen, die eine präzise Temperaturregelung erfordern, um die Systemsicherheit und -zuverlässigkeit zu gewährleisten.

◆ Batteriegehäuse für den Außenbereich

Konzipiert für Außenklimaanlagenanwendungen, bei denen die Batterien unter wechselnden Umgebungsbedingungen betrieben werden.

◆ Netzangebundene ESS-Projekte

Wird in netzgestützten Energiespeichersystemen wie Spitzenausgleich, Lastverschiebung und Frequenzregelung eingesetzt.

◆ Kommerzielles und industrielles ESS

Geeignet für gewerbliche und industrielle BESS-Installationen, bei denen ein stabiles Wärmemanagement für den Langzeitbetrieb unerlässlich ist.

▼Sehen Sie sich den Anwendungsfall an, der für BESS verwendet wird▼

Weitere Optionen der BESS-Klimaanlage

Modell	Stromspannung	Kühlleistung (Nennleistung) (W)	Stromverbrauch (W)	Heizung (W) (Option)	Gewicht (KG)	Lärm (dbA)
CY-A30NA	1~230V±15%/50Hz	3000 - 3500	1300	2000	45	69dB(A)
CY-A50NA	1~230V±15%/50Hz	5000	1900	3000	50	69dB(A)
CY-A75NA	1~230V±15%/50Hz	7500	2700	3000	75	69dB(A)
CY-A100NA	1~230V±15%/50Hz	10000	3850	6000	100	69dB(A)
CY-A125NA	3~380V±15%/50Hz	12500	4800	6000	120	69dB(A)
CY-A150NA	3~380V±15%/50Hz	15000	5800	9000	130	69dB(A)
CY-A200NA	3~380V±15%/50Hz	20000	7600	9000	150	69dB(A)

Um fortzufahren, wenden Sie sich bitte an Ihren Vertriebsexperten.

Andere Wärmemanagementlösungen



Name	Spezifikation
Klimaanlage	AC220V 50HZ AC220V 60HZ AC110V 60HZ  DC48V Kühlleistung von 300 W bis 5000 W
Wärmetauscher	DC48V 40W/K-200W/K
Kombinierte Klimaanlage und Wärmetauscher	AC220V 50HZ & DC48V 1500 W und 80 W/K
TEC	DC48V 200W-1200W
Lüfter	AC220V 50HZ AC220V 60HZ AC110V 60HZ DC48V

Warum sollten Sie sich für unsere BESS-Klimaanlagenlösungen entscheiden?

◆ Speziell für BESS-Anforderungen entwickelt

Speziell für die Temperaturregelung von Batterie-Energiespeichersystemen und nicht für die allgemeine Industriekühlung entwickelt.

◆ Konsistente Leistung unter wechselnden Belastungen

Gewährleistet eine stabile Kühlleistung während der Lade- und Entladezyklen von ESS-Systemen.

◆ Zuverlässiger Betrieb für Außeninstallationen

Unterstützt Outdoor-Batteriegehäuse mit robuster Konstruktion und zuverlässiger Temperaturkontrolle.

◆ Vertrauenswürdiger Partner für ESS-Wärmemanagement

Bewährte Lösungen, die in BESS-Projekten im kommerziellen, industriellen und Netzmaßstab weit verbreitet sind.

Entspricht dem CE IP55 IP65 ISO-Zertifikat

Sind Sie bereit, Ihr BESS-System zu aktualisieren?

Unser Technikteam kann Ihnen das richtige Modell empfehlen, basierend auf:

• Schrankgröße

• Wärmebelastung

• Installationsmethode

• Umfeld

• Spannungsanforderungen




Kontaktieren Sie uns für Datenblätter, Zeichnungen, Preise oder OEM/ODM-Lösungen.
