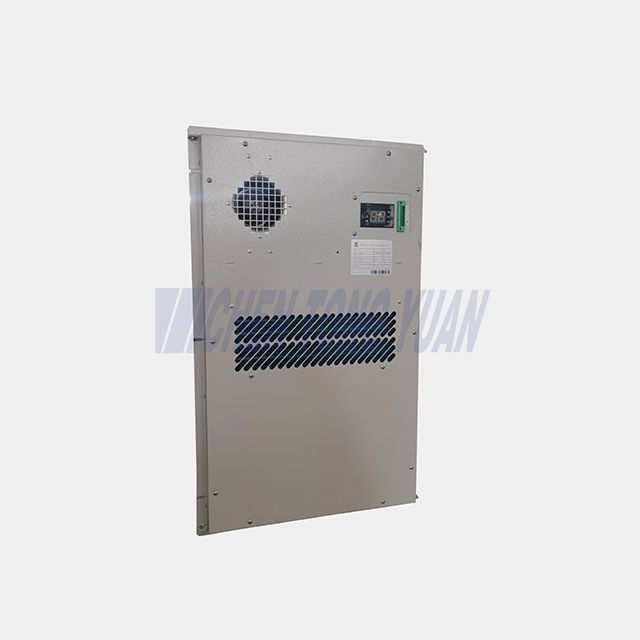

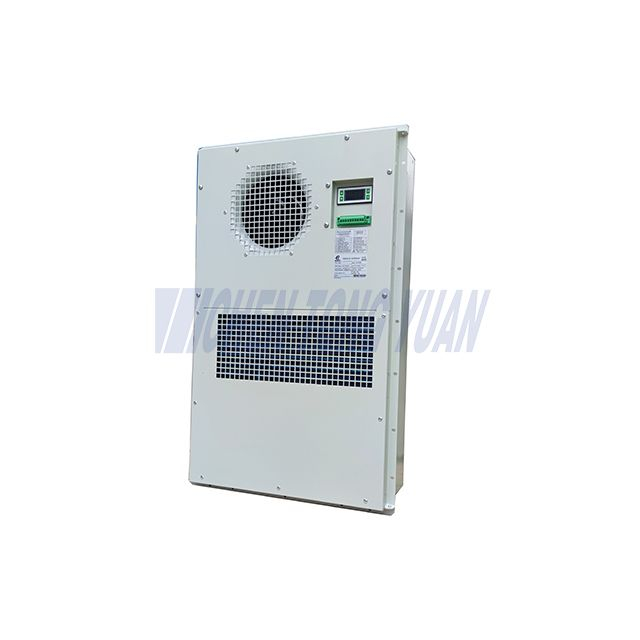

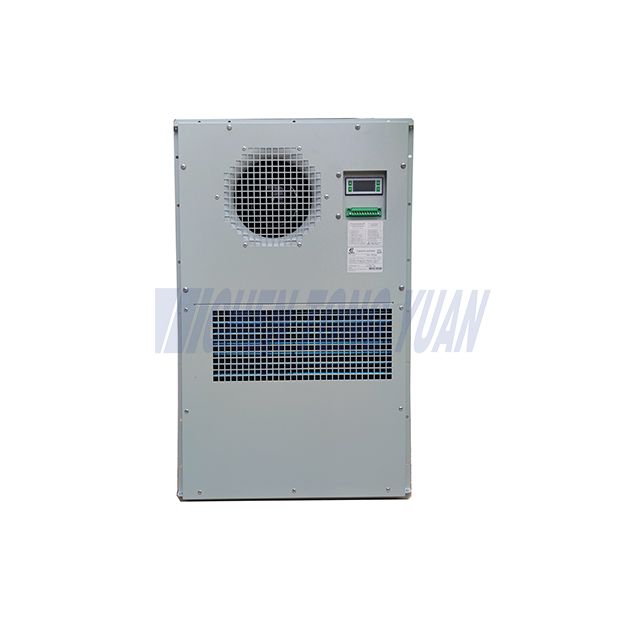

110V 60HZ Outdoor Schaltschrank-Klimagerät für Schalttafel - 1000W 3440 BTU

110V 60HZ Outdoor Schaltschrank-Klimagerät für Schalttafel-Produktvideo

110V 60HZ Outdoor Schaltschrank-Klimagerät für Elektroschalttafel-Zertifikat

110V 60HZ Outdoor Schaltschrank-Klimagerät für die Einführung in die Schalttafel

Die Klimaanlage für Schalttafeln oder Außenschränke kühlt aktiv durch einen Kompressor und leitet die Wärme aus dem Schrankinneren nach außen ab. Außerdem können Staub und Hitze außerhalb des Gehäuses gehalten werden, wodurch Probleme durch die Verwendung des Lüfters vermieden werden. Die Temperatur im Inneren des Schranks kann auf einer idealen Temperatur für elektrische Komponenten gehalten werden, was die Stabilität der elektronischen Ausrüstung effektiv gewährleistet und die Zuverlässigkeit des gesamten Systems verbessert.

110V 60HZ Outdoor Schaltschrank-Klimagerät für Schalttafelspezifikationen

1.Technischer Parameter der Klimaanlage für Schalttafeln.

Name	Klimaanlage für Schalttafeln
Modell	AC110-2/A10NA1E
Hauptstromversorgung	1~110 VAC ±15 % 60 Hz 1 Phase
Kühlleistung (Nennleistung)	1000 W bei L35/L35
Stromverbrauch (Nennwert)	430W@L35/L35
Heizleistung (optional)	1000W
Luftstrom	230m3/h
Kühlstrom (Nennwert/Max.)	3,9 A/7,0 A
Arbeitstemp. Reichweite	-40 ℃ ~+55 ℃
Lärm	60dB(A)
IP-Klasse	IP55 , NEMA 4 , NEMA 4X
Nettogewicht	25 kg
Kältemittel	R134a

Hinweis:@L35/L35 ist Innentemperatur 35 ℃ , Umgebungstemperatur 35 ℃

2. Wärmekreislauf und Luftstrom der Klimaanlage für die Schalttafel

Prinzip der Klimaanlage für die Kühlung von Schalttafeln: Die unter hohem Druck stehende Kältemittelflüssigkeit im System gelangt in den Verdampfer und verdampft, um die Wärme der Luft im Schrank zu absorbieren. Dadurch wird die Luft gekühlt, und das im Verdampfer zu Gas verdampfende Kältemittel wird vom Kompressor eingeatmet und zu Hochdruck- und Hochtemperatur-Kältemittelgas verdichtet, das in den Kondensator eintritt und zu Kältemittelflüssigkeit abgekühlt wird und dann wieder in den Verdampfer eintritt, um die Innenluft zu kühlen zirkuliert entsprechend.

110V 60HZ Outdoor Schaltschrank-Klimagerät für Schalttafelfunktionen

◆Klimaanlage für Schalttafeln kann auch Staub und Hitze außerhalb des Schranks halten und so Probleme durch die Verwendung von Lüftern vermeiden;

◆Die Temperatur im Inneren des Schranks kann auf einer idealen Temperatur für elektrische Komponenten gehalten werden, was die Stabilität der elektronischen Ausrüstung effektiv gewährleistet und die Zuverlässigkeit des gesamten Systems verbessert;

◆Kompakte Struktur, vernünftiges Design und einfache Wartung;

◆Digitaler Temperaturregler und hohe Präzision der Temperaturregelung;

◆Die Klimaanlage für die elektrische Panel-Heizfunktion und die Wasserstofffunktion sind optional;

◆Fernmessung, Fernkommunikation, Fernsteuerung, die mehrere automatische Schutzfunktionen und umfassende Selbsttestfunktionen realisieren kann;

◆Trockenkontakt-Alarmausgang, NO/NC optional;

◆LED-Anzeige, alle Einstellungen können vor Ort geändert werden

◆Mehrfaches Selbstschutzdesign und sichtbare Überwachungsschnittstelle, RS485 Kommunikationsanschluss (MODBUS-RTU);

◆Klimaanlage für Schalttafel geeignet für raue Bedingungen (T3), Kältemittel R134a.

110V 60HZ Outdoor Schaltschrank-Klimagerät für Flexibilität im Schaltschrank

Die Kühlleistung reicht von 300 W bis 5000 W

Spannungsbereich: AC220V 50HZ, AC220V 60HZ, 60HZ, AC110V60HZ, DC48V

Weit verbreitet für Telekommunikationsschränke im Freien, Batterieschränke, Elektroschränke und Industrieschaltschränke usw.

Unterstütztes Fernüberwachungssystem, Kommunikationsprotokoll ist RS485

Weitere Optionen für 110V 60HZ Outdoor Schaltschrank-Klimagerät für Schalttafel

220 VAC 50-Hz-Stromklimaanlage für Schalttafel

Modell	Stromspannung	Nennkühlleistung (W) (L35/L35)	Nennkühlkapazität (Btu/h) (L35/L35)	Stromverbrauch (W) (L35/L35)	IP-Klasse	Heizung (W)(Option)	Interner Luftstrom (m3/h)	Kältemittel	Lärm (dbA)
CYAC103-2	220 VAC 50 Hz	300	1020	170	IP55 , NEMA 4 , NEMA 4X	500	100	R134a	56
CYAC104-2	220 VAC 50 Hz	400	1360	215	IP55 , NEMA 4 , NEMA 4X	500	110	R134a	56
CYAC105-2	220 VAC 50 Hz	500	1700	280	IP55 , NEMA 4 , NEMA 4X	500	120	R134a	56
CYAC110-2	220 VAC 50 Hz	1000	3400	430	IP55 , NEMA 4 , NEMA 4X	1000	230	R134a	62
CYAC112-2	220 VAC 50 Hz	1200	4080	498	IP55 , NEMA 4 , NEMA 4X	1000	240	R134a	62
CYAC113-2	220 VAC 50 Hz	1300	4440	532	IP55 , NEMA 4 , NEMA 4X	1000	260	R134a	63
CYAC115-2	220 VAC 50 Hz	1500	5100	600	IP55 , NEMA 4 , NEMA 4X	1000	300	R134a	63
CYAC120-2	220 VAC 50 Hz	2000	6800	745	IP55 , NEMA 4 , NEMA 4X	1000	500	R134a	63
CYAC125-2	220 VAC 50 Hz	2500	8500	846	IP55 , NEMA 4 , NEMA 4X	2000	560	R134a	63
CYAC130-2	220 VAC 50 Hz	3000	10200	1240	IP55 , NEMA 4 , NEMA 4X	2000	720	R134a	63
CYAC135-2	220 VAC 50 Hz	3500	11900	1360	IP55 , NEMA 4 , NEMA 4X	2000	1250	R134a	63
CYAC150-2	220 VAC 50 Hz	5000	17000	2000	IP55 , NEMA 4 , NEMA 4X	2000	2300	R134a	63

220 VAC 60-Hz- Klimaanlage für Schalttafel

Modell	Stromspannung	Nennkühlleistung (W) (L35/L35)	Nennkühlkapazität (Btu/h) (L35/L35)	Stromverbrauch (W) (L35/L35)	IP-Klasse	Heizung (W)(Option)	Interner Luftstrom (m3/h)	Kältemittel	Lärm (dbA)
CYAC103-2	220 VAC 60 Hz	300	1020	170	IP55 , NEMA 4 , NEMA 4X	500	100	R134a	56
CYAC104-2	220 VAC 60 Hz	400	1360	215	IP55 , NEMA 4 , NEMA 4X	500	110	R134a	56
CYAC105-2	220 VAC 60 Hz	500	1700	280	IP55 , NEMA 4 , NEMA 4X	500	120	R134a	56
CYAC110-2	220 VAC 60 Hz	1000	3400	430	IP55 , NEMA 4 , NEMA 4X	1000	230	R134a	62
CYAC112-2	220 VAC 60 Hz	1200	4080	498	IP55 , NEMA 4 , NEMA 4X	1000	240	R134a	62
CYAC113-2	220 VAC 60 Hz	1300	4440	532	IP55 , NEMA 4 , NEMA 4X	1000	260	R134a	63
CYAC115-2	220 VAC 60 Hz	1500	5100	600	IP55 , NEMA 4 , NEMA 4X	1000	300	R134a	63
CYAC120-2	220 VAC 60 Hz	2000	6800	745	IP55 , NEMA 4 , NEMA 4X	1000	500	R134a	63
CYAC125-2	220 VAC 60 Hz	2500	8500	846	IP55 , NEMA 4 , NEMA 4X	2000	560	R134a	63
CYAC130-2	220 VAC 60 Hz	3000	10200	1240	IP55 , NEMA 4 , NEMA 4X	2000	720	R134a	63
CYAC135-2	220 VAC 60 Hz	3500	11900	1360	IP55 , NEMA 4 , NEMA 4X	2000	1250	R134a	63

110V 60HZ Power- Klimaanlage für Schalttafel

Modell	Stromspannung	Nennkühlleistung (W) (L35/L35)	Nennkühlkapazität (Btu/h) (L35/L35)	Stromverbrauch (W) (L35/L35)	IP-Klasse	Heizung (W)(Option)	Interner Luftstrom (m3/h)	Kältemittel	Lärm (dbA)
CYAC10 3-2	110 VAC 60 Hz	300	1020	170	IP55 , NEMA 4 , NEMA 4X	500	100	R134a	56
CYAC104-2	110 VAC 60 Hz	400	1360	215	IP55 , NEMA 4 , NEMA 4X	500	110	R134a	56
CYAC105-2	110 VAC 60 Hz	500	1700	280	IP55 , NEMA 4 , NEMA 4X	500	120	R134a	56
CYAC110-2	110 VAC 60 Hz	1000	3400	430	IP55 , NEMA 4 , NEMA 4X	1000	230	R134a	62
CYAC112-2	110 VAC 60 Hz	1200	4080	498	IP55 , NEMA 4 , NEMA 4X	1000	240	R134a	62
CYAC113-2	110 VAC 60 Hz	1300	4440	532	IP55 , NEMA 4 , NEMA 4X	1000	260	R134a	63
CYAC115-2	110 VAC 60 Hz	1500	5100	600	IP55 , NEMA 4 , NEMA 4X	1000	300	R134a	63

Andere Modelle von Schalttafel-Klimaanlagen



Name	Spezifikation
Klimaanlage	AC220V 50HZ AC220V 60HZ AC110V 60HZ DC48V Kühlleistung von 300 W bis 5000 W
Wärmetauscher	DC48V 40W/K-200W/K
Kombinierte Klimaanlage und Wärmetauscher	AC220V 50HZ & DC48V 1500 W und 80 W/K
TEC	DC48V 200W-1200W
Lüfter	AC220V 50HZ AC220V 60HZ AC110V 60HZ DC48V

Wie wählt man eine Klimaanlage für die Schalttafel aus?

1. Akzeptabler Temperaturbereich für Ihre Ausrüstung

Stellen Sie sicher, dass die Klimaanlage für den Schaltschrank die optimale Temperatur für Ihre Geräte aufrechterhalten kann. Dies ist entscheidend, um eine Überhitzung zu verhindern und empfindliche Komponenten zu schützen.

2. Wärmebelastung der Ausrüstung

Bewerten Sie die von Ihrer Ausrüstung erzeugte Wärmebelastung. Die Klimaanlage für Schalttafeln muss richtig dimensioniert sein, um die von den Komponenten erzeugte Wärme zu verarbeiten und einen zuverlässigen Betrieb zu gewährleisten.

3. Höchste lokale Umgebungstemperatur

Das Kühlsystem des Schaltschranks muss die höchste örtliche Umgebungstemperatur bewältigen, um sicherzustellen, dass die Klimaanlage für den Schaltschrank auch unter extremen Bedingungen effektiv funktioniert.

4. Geräuschpegel

Wählen Sie in geräuschempfindlichen Umgebungen eine geräuscharme Kühllösung für elektronische Gehäuse, um eine ruhige und effiziente Arbeitsumgebung zu gewährleisten.

5. Zukünftige Erweiterung

Berücksichtigen Sie zukünftiges Wachstum Ihrer Ausrüstung und einen möglichen Anstieg der Wärmebelastung. Wählen Sie eine Klimaanlage für den Schaltschrank , die künftigen Anforderungen gerecht wird und spätere kostspielige Upgrades vermeidet.

Durch sorgfältige Bewertung dieser Faktoren können Sie eine Klimaanlage für Schalttafeln auswählen , die Ihren Kühlanforderungen perfekt entspricht.

Normative Standards für Außenklimaanlagen für Schalttafeln

1. GB 4208: Gehäuse Schutzklasse

Dieser Standard stellt sicher, dass das Kühlsystem des Schaltschranks vor dem Eindringen von Staub und Wasser geschützt ist und somit für den Einsatz im Freien und in rauen Umgebungen geeignet ist.

2. GB 4706.1: Sicherheit von Haushaltsgeräten und ähnlichen Elektrogeräten

Stellt sicher, dass die Klimaanlage für Schalttafeln die elektrischen Sicherheitsstandards erfüllt, um potenzielle Gefahren in industriellen Umgebungen zu verhindern.

3. GB 9237-2001: Mechanische Kühlsysteme

Definiert Sicherheits- und Leistungsanforderungen für die Klimaanlage von Schalttafeln und gewährleistet effiziente und sichere Kühlsysteme.

4. GB/T 17626.8: Elektromagnetische Verträglichkeit

Stellt sicher, dass das Kühlsystem des Elektronikgehäuses immun gegen elektromagnetische Störungen ist und schützt so empfindliche elektrische Geräte vor Störungen.

Fehleranalyse und Lösungen für Klimaanlagen für Schalttafeln

Klimaanlage läuft nicht

• Ursache : Stromausfall oder Systemstörung.

• Lösung : Überprüfen Sie die Stromversorgung und den Stromkreis. Passen Sie die Kühltemperatur an. Wenn das Problem weiterhin besteht, wenden Sie sich an einen professionellen Wartungsdienst.

Unzureichende Kühlung

• Ursache : Unpassende Kühlleistung oder hohe Umgebungstemperatur.

• Lösung : Stellen Sie sicher, dass die Klimaanlage für die Schalttafel die richtige Größe für die Last hat. Erwägen Sie ggf. die Hinzufügung einer weiteren Einheit.

Plötzliches Herunterfahren

• Ursache : Die Temperatur Schrank überschreitet die eingestellte Kühltemperatur.

• Lösung : Passen Sie die Kühltemperatur an und stellen Sie sicher, dass das Gerät im richtigen Bereich betrieben wird. Wenn das Problem weiterhin besteht, wenden Sie sich an eine professionelle Wartung.

Garantie und Abdeckung

• Garantiezeitraum : In der Regel 12–18 Monate, je nach Vereinbarung.

• Garantieabdeckung : Deckt Produktmängel während der Garantiezeit ab. Schäden aufgrund von Missbrauch, unsachgemäßer Installation oder externen Faktoren wie Bränden oder Überschwemmungen sind nicht abgedeckt.

Abschluss

Bei der Auswahl der richtigen Klimaanlage für Schalttafeln müssen Faktoren wie Temperaturbereich, Wärmebelastung, Geräuschpegel und Potenzial für zukünftige Erweiterungen berücksichtigt werden. Durch die Auswahl des richtigen Kühlsystems für Schaltschränke können Sie den sicheren und effizienten Betrieb Ihrer elektrischen Geräte gewährleisten. Die Einhaltung von Industriestandards und regelmäßige Wartung verlängern die Lebensdauer Ihrer Klimaanlage für Schalttafeln und tragen zur Aufrechterhaltung einer zuverlässigen Leistung bei.
