Aufrufe: 0 Autor: Cytech Veröffentlichungszeit: 08.06.2026 Herkunft: Website
Lesezeit: 6-8 Minuten
Wenn Sie ein kaufen Telekommunikationsschrank für den Außenbereich, Batterie-Energiespeichergehäuse oder Industrieller Schaltschrank : Sie haben den Begriff „Hebeösen“ wahrscheinlich schon einmal bei Entwurfsprüfungen oder Installationsplanungen gehört.
In diesem Leitfaden erfahren Sie:
Was Hebeaugen sind und wie sie funktionieren
Warum Hebeösen für Freigehege wichtig sind
Gängige Arten von Hebeösen und Hebeösen
Wie viele Hebepunkte Ihr Schrank möglicherweise benötigt
Wichtige Design- und Sicherheitsaspekte
Der Unterschied zwischen Hebeösen und Gabelstaplertaschen
Wie CYTECH Hebelösungen für maßgeschneiderte Outdoor-Gehäuse entwickelt
Am Ende dieses Artikels werden Sie verstehen, wie Hebeösen zu einem sichereren Transport, einer einfacheren Installation und einem besseren Schutz wertvoller Ausrüstung beitragen.
Hebeösen, auch Hebepunkte oder Ringschrauben genannt, sind speziell konstruierte Anschlagpunkte, mit denen Hebezeuge wie Kräne, Schlingen, Haken oder Schäkel mit einer Last verbunden werden. Ihr Zweck besteht darin, einen sicheren und technisch ausgereiften Hebeplatz für den sicheren Transport schwerer Geräte und Gehäuse bereitzustellen. Richtig ausgewählte Hebeösen müssen für die vorgesehene Last ausgelegt und gemäß den Hebesicherheitsanforderungen installiert sein.

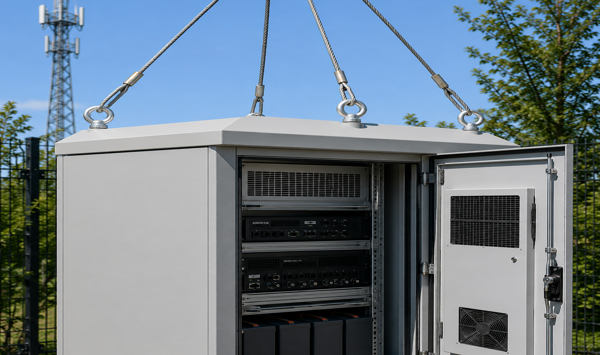

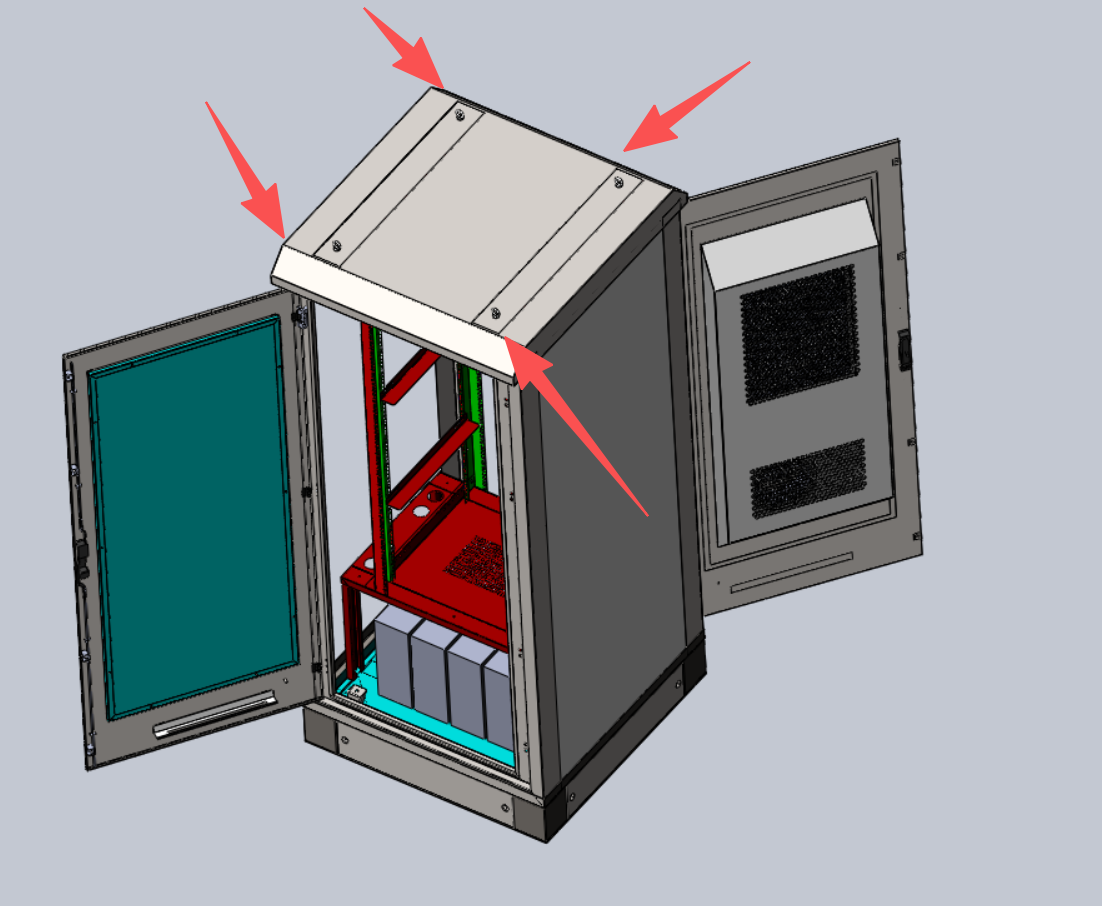

Bei Outdoor-Gehäuseanwendungen werden Hebeösen normalerweise am oberen Rahmen oder an verstärkten Strukturabschnitten des Schranks installiert. Sie ermöglichen ein sicheres Anheben des Gehäuses während der Herstellung, des Transports, der Lieferung vor Ort und der endgültigen Installation.
Telekommunikationsschränke für den Außenbereich können zwischen einigen hundert Kilogramm und mehreren Tonnen wiegen, insbesondere wenn sie mit Batterien, Stromversorgungssystemen, Kühleinheiten und Kommunikationsgeräten ausgestattet sind.
Ohne ordnungsgemäß ausgelegte Hebepunkte kann das Bewegen dieser Schränke ernsthafte Risiken mit sich bringen, darunter:
• Strukturelle Verformung
• Geräteschäden
• Verzögerungen bei der Installation
• Sicherheitsrisiken am Arbeitsplatz
• Erhöhte Transportkosten
Hebeösen tragen dazu bei, die Hebekräfte durch verstärkte Strukturelemente zu verteilen, wodurch die Belastung des Gehäuses verringert und eine sichere Handhabung während des gesamten Projektlebenszyklus gewährleistet wird.

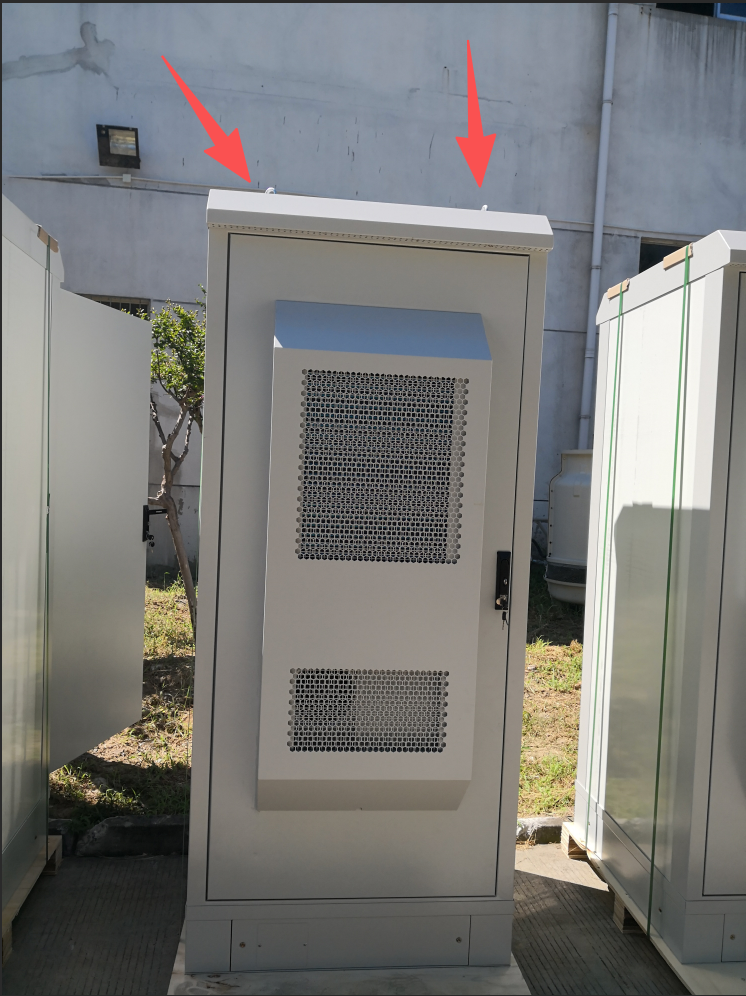

Bei der Installation auf Dächern, an abgelegenen Standorten und an Telekommunikationsmasten müssen Telekommunikationsschränke oft mit einem Kran angehoben werden. Integrierte Hebeösen vereinfachen die Handhabung und verkürzen die Montagezeit.

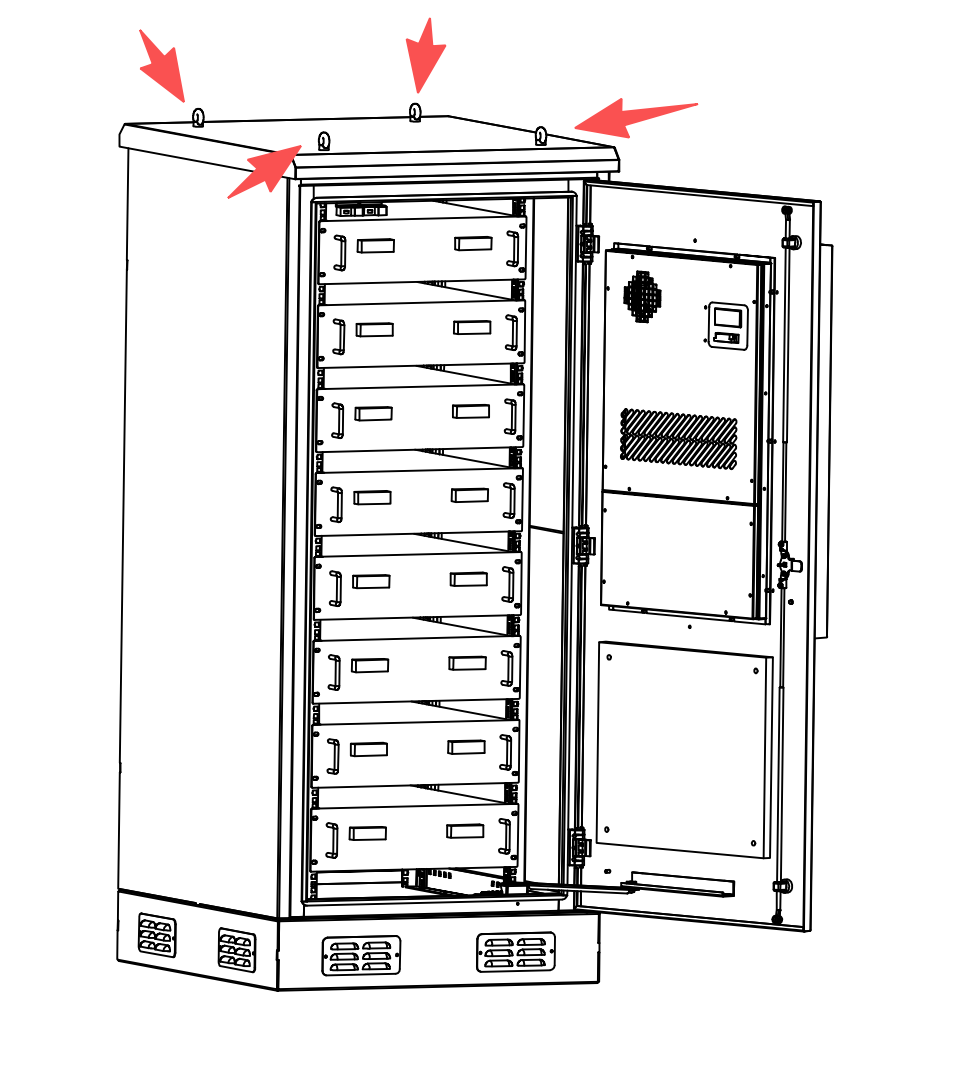

Batteriespeichersysteme sind aufgrund des Gewichts der Lithium-Ionen-Batteriemodule deutlich schwerer als herkömmliche Telekommunikationsschränke. Richtige Hebepunkte sind für den sicheren Transport und die sichere Positionierung unerlässlich.
Bei Elektroverteilerschränken werden bei Werkslieferungen und Installationsprojekten von Versorgungseinrichtungen häufig Hebeösen eingesetzt.
Große industrielle Schalttafeln und Automatisierungsschränke erfordern häufig Hebepunkte, um schwere interne Geräte aufzunehmen.
Die modulare Rechenzentrumsinfrastruktur kann mithilfe spezieller Hebeösen, die für Hebevorgänge über Kopf konzipiert sind, sicher positioniert werden.

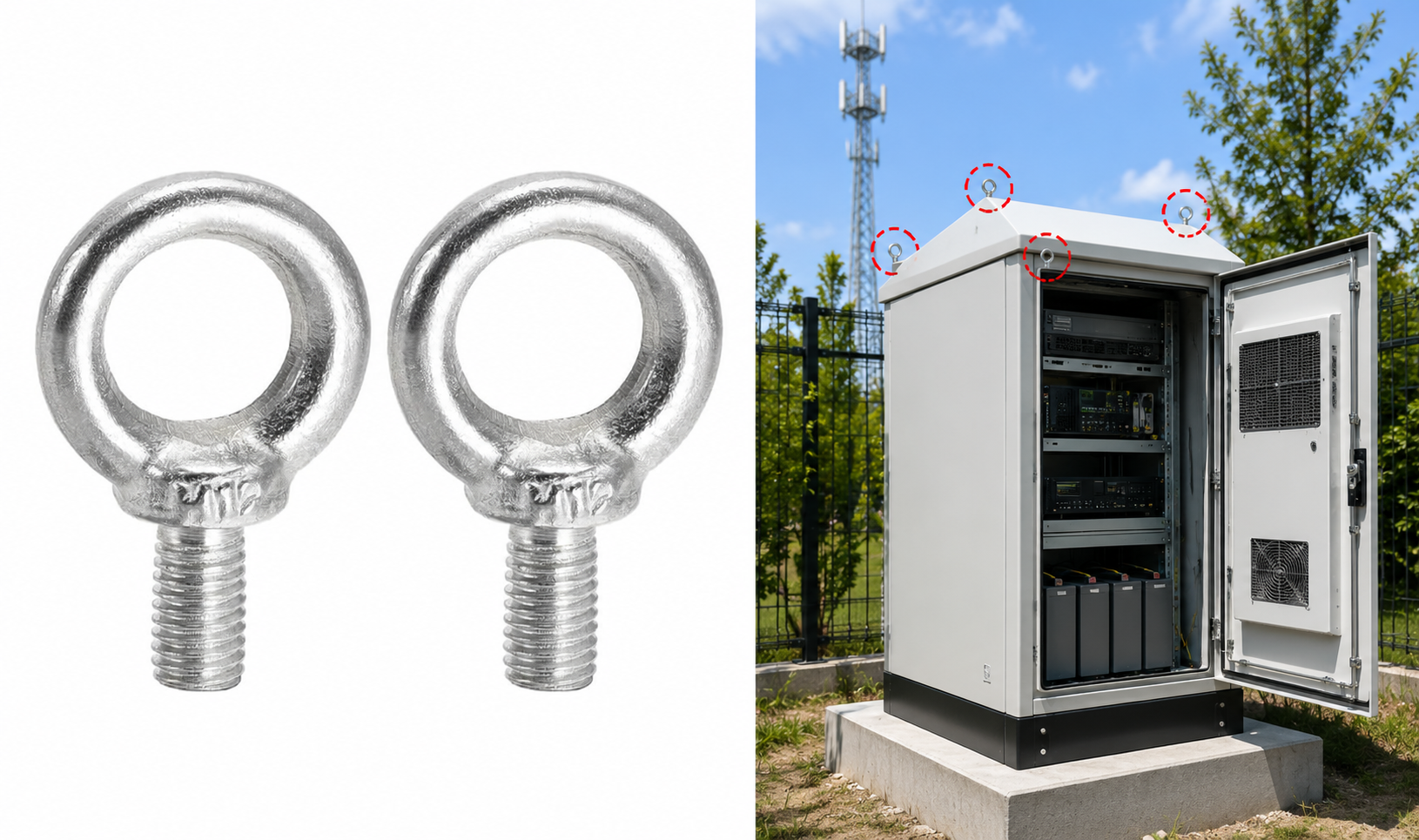

Feste Hebeösen bleiben dauerhaft an der Gehäusestruktur befestigt und werden üblicherweise für Standard-Hebeanwendungen verwendet.
Schwenkbare Hebeösen können sich drehen und entsprechend der Richtung der Hebekraft ausrichten, wodurch die seitliche Belastung verringert und die Sicherheit bei komplexen Hebevorgängen verbessert wird.
Diese Hebeösen können nach der Installation entfernt werden, was für ein saubereres Erscheinungsbild sorgt und die potenzielle Korrosionsgefahr verringert.
Hebeösen sind strukturelle Hebepunkte, die direkt am Gehäuserahmen angeschweißt sind. Sie werden häufig für Hochleistungs-Telekommunikationsschränke und Energiespeichersysteme verwendet, da sie große Lasten in die Schrankstruktur übertragen können.
Die Anzahl der erforderlichen Hebeösen hängt von mehreren Faktoren ab, darunter dem Schrankgewicht, den Abmessungen, dem Schwerpunkt und der Hebemethode.
Typische Empfehlungen sind:
Schrankgewicht |
Empfohlene Hebeösen |
Bis 300 kg |
2 Hebeösen |
300 kg – 1000 kg |
4 Hebeösen |
Über 1000 kg |
4–8 Hebeösen |
Für große Batteriegehäuse oder integrierte Geräteunterstände im Freien können Ingenieure Hebeberechnungen durchführen, um die optimale Anzahl und Position der Hebepunkte zu bestimmen.
Jede Hebeöse muss eine Arbeitslastgrenze (WLL) haben, die größer ist als die erwartete Hebelast. Das Überschreiten der Nennkapazität kann zu einem katastrophalen Ausfall führen.
Hebepunkte sollten so positioniert werden, dass sie den Schwerpunkt des Gehäuses berücksichtigen. Durch die richtige Platzierung wird ein gleichmäßiges Heben gewährleistet und das Kippen während der Installation minimiert. Bei der Hebetechnik in der Industrie werden Hebepunkte üblicherweise relativ zum Massenschwerpunkt ausgerichtet, um ein stabiles Heben zu erreichen.
Der Gehäuserahmen muss um die Hebepunkte herum verstärkt werden, um Lasten sicher in die Struktur zu übertragen.
Für Außenumgebungen sind Hebeösen oft verzinkt, pulverbeschichtet oder aus Edelstahl gefertigt, um Korrosion zu verhindern.
Geeignete Hebesysteme sollten den geltenden Technik- und Sicherheitsstandards entsprechen und bei Bedarf deutlich mit Tragfähigkeitsangaben gekennzeichnet sein.
Viele Outdoor-Schränke sind sowohl mit Gabelstaplertaschen als auch mit Hebeösen ausgestattet.
Gabelstapler werden typischerweise verwendet für:
• Werkseitige Handhabung
• Lagerbewegung
• Kurzstreckentransport
Hebeösen werden bevorzugt bei:
• Heben mit einem Kran
• Installation vor Ort
• Einsatz auf dem Dach
• Standorte mit eingeschränktem Zugang
Bei großen Telekommunikationsschränken und BESS-Gehäusen stellen Hebeösen häufig die sicherste und effizienteste Hebelösung dar.
Bei CYTECH entwerfen wir Outdoor-Gehäuse unter Berücksichtigung der Hebesicherheit. Abhängig von den Projektanforderungen kann unser Ingenieurteam maßgeschneiderte Hebelösungen für Folgendes bereitstellen:
• Telekommunikationsschränke für den Außenbereich
• Batterie-Energiespeichergehäuse
• Stromverteilerschränke
• Industrielle Schaltschränke
• Integrierte Geräteunterstände
Zu den verfügbaren Optionen gehören:
• Geschweißte Hebeösen
• Abnehmbare Hebeösen
• Schwerlast-Hebepunkte
• Hebebeschläge aus Edelstahl
• Maßgeschneiderte Hebevorrichtungen für übergroße Geräte
Jede Lösung ist auf die Schrankabmessungen, das Gerätegewicht, die Transportmethoden und die Installationsanforderungen abgestimmt, um eine sichere Handhabung während des gesamten Projektlebenszyklus zu gewährleisten.
Hebeösen scheinen zwar eine kleine Komponente zu sein, spielen jedoch eine entscheidende Rolle beim sicheren Transport und der Installation von Außengehäusen. Richtig konzipierte Hebepunkte tragen dazu bei, wertvolle Geräte zu schützen, die Installationseffizienz zu verbessern und Sicherheitsrisiken am Arbeitsplatz zu verringern.
Berücksichtigen Sie bei der Auswahl eines Telekommunikationsschranks, Batteriegehäuses oder Industrieschranks für den Außenbereich stets die Hebeanforderungen Ihres Projekts und stellen Sie sicher, dass geeignete Hebeösen oder Hebeösen in die Gehäusekonstruktion integriert sind.
Bei CYTECH bieten wir maßgeschneiderte Outdoor-Gehäuselösungen mit technischen Hebesystemen, die auf Zuverlässigkeit, Sicherheit und langfristige Leistung ausgelegt sind.
Eine Hebeöse bietet einen sicheren Befestigungspunkt für Kräne, Schlingen, Haken und Schäkel zum sicheren Heben und Bewegen schwerer Geräte.
Die Tragfähigkeit hängt von der Konstruktion und Leistung der Hebeöse ab. Beachten Sie immer die vom Hersteller angegebene Arbeitslastgrenze (WLL).
Für mittelgroße und große Telekommunikationsschränke im Außenbereich werden Hebeösen dringend empfohlen, um einen sicheren Transport und eine sichere Installation zu gewährleisten.
Ja. Bei vielen Projekten werden abnehmbare Hebeösen verwendet, die nach Abschluss der Installation abgenommen werden können.
Bei einer Hebeöse handelt es sich häufig um eine mit Gewinde versehene oder verschraubte Hebekomponente, während es sich bei einer Hebeöse normalerweise um einen verstärkten, geschweißten, strukturellen Befestigungspunkt handelt, der in den Geräterahmen integriert ist.
