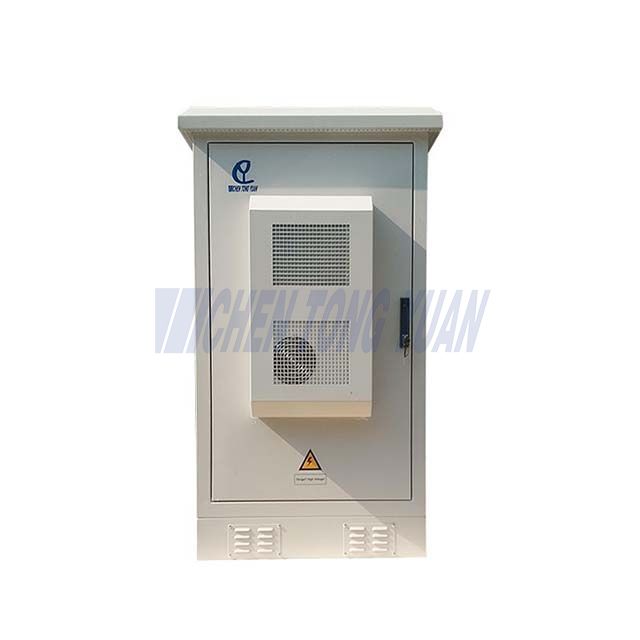

CAMBIAMENTO DEL CIGLIO DI TELECONI OUTDOOR 30U con condizionatore d'aria da 1000W

Video di introduzione del prodotto

Certificato

Caratteristiche CY1600800800

Nome	Parametro tecnico
Dimensioni esterne	H*W*d =  1600*800*800 mm   (  $63\times 32\times 32$ pollice )
Layout del gabinetto	Un compartimento, per l'installazione di apparecchiature da 19 pollici/23 pollici
Materiale dell'armadio	Acciaio zincato a doppio strato con isolamento termico EPS
Progettazione di sicurezza	Porta incorporata, cerniere incorporate, serratura a 4 punti
Livello di protezione	IP55, NEMA 4 o 4X
Colore	RAL7035
Climate Control	Condizionatore d'aria AC220V e ventola DC48V
Sistema di illuminazione	Sensore della porta+48 V Luce a LED (porta della porta, il LED si accende; porta chiusa, il LED si spegne.)
Sistema di messa a terra	200a barra di rame (13 punti M6 e 2 punti M8)
Temperatura di lavoro	- 40 ℃ ~ + 55 ℃
Umidità funzionante	≤ 95% (+ 40 ℃)
Pressione dell'aria	62KPA ~ 106KPA (Simile a 0m ~ 5000 m di altitudine)

Nota ： Il condizionatore d'aria può anche scegliere AC 110V 60Hz o DC 48V e la ventola può anche scegliere AC 110V o 220 V.

Elenco degli accessori

Include: porta di bloccaggio con condizionatore d'aria, binari a scarabocchi da 19 pollici,  plinth floormount o hardwares.

Nome	Quantità	Unità	Parametro tecnico
Cabinet di telecomunicazioni all'aperto	1	impostato	H*W*d = 1600*800*800 mm   (  $63\times 32\times 32$ pollice )
Condizionatore d'aria	1	impostato	Alimentazione: AC 220V 50/60Hz Capacità di raffreddamento: 1000W
Fan	1	impostato	DC48V con controllo della temperatura
Lampada a LED	1	impostato	DC48V, usato per l'illuminazione nel gabinetto
Bar di autobus a terra	1	impostato	200a barra di rame (13 punti M6 e 2 punti M8)
Supporto per attrezzature	1	impostato
Pacchetto	1	impostato	Scatola di legno, pallet in legno +pellicola e pallet in legno +scatola di legno

Accessori opzionali

I seguenti accessori sono disponibili per l'ordinamento opzionale.

Articolo	Parametro tecnico	Immagine
EMS	Unità di monitoraggio dell'ambiente da 19 pollici 1U;  DC48V, Supporto RS232, RS485, SNMP, TCP/IP Communication Protocol.                 Sensore di fumo 1 ×,                 Sensore d'acqua 1 ×,                 Sensore di temperatura 1 ×,                 Sensore della porta 1 ×.                  Il sistema di monitoraggio ambientale è una rete completa di dispositivi e tecnologie progettata per tracciare e valutare vari aspetti dell'ambiente. Questo sistema svolge un ruolo cruciale nella raccolta di dati per comprendere le condizioni ambientali, rilevare i cambiamenti e gestire le risorse naturali.
Estintore	Il dispositivo di estinzione aerosol aerosol hot è un prodotto antincendio nuovo, efficiente ed ecologico con il livello di Vanguard International Semiconductor Corporation, che è il primo in Cina. È un prodotto di protezione antincendio verde ad alta tecnologia che avvantaggia l'umanità, nato sotto lo sfondo dell'accordo internazionale di Montreal e una maggiore consapevolezza della Cina sulla protezione ambientale. È un sostituto ideale per i dispositivi di estinzione del fuoco di Halon ed è adatto a spazi relativamente chiusi come gli armadi di distribuzione.                         Electric o Hot Start :                 Temperatura di avvio a caldo ≥170 ℃;                 Temperatura di avvio elettrico ≥700mA.
Tipo di cablaggio PDU	Input AC ： 63a/2p*2 con interblocco ；                 AC/SPD ： 30-60KA/2P*1 ；                 Output AC ： 63a/1p*1,32a/1p*1，16a/1p*3，3 fori di manutenzione socket*1
PDU integrato	Può essere personalizzato in base alle esigenze dei clienti.
Rettificatore	Trasferimento AC220V/110 V in DC48V, collegare la batteria come alimentazione di backup, può anche essere personalizzato in base alle esigenze del cliente.
ODF	Il frame di distribuzione ottica (ODF) è un componente critico in un'infrastruttura di rete in fibra ottica. Serve come punto centralizzato per la terminazione, l'organizzazione e la distribuzione dei cavi in fibra ottica. Lo scopo principale di un frame di distribuzione è di facilitare la connettività efficiente e organizzata, facilitando la gestione, la risoluzione dei problemi ed espandere la rete.                       Funzione:                 1) punto di terminazione;                 2) organizzazione e gestione;                 3) vassoi di giunzione;                 4) etichettatura e documentazione;                 5) sicurezza e protezione;                 6) scalabilità;                               Può essere personalizzato in base alle esigenze dei clienti.
Batteria di backup	Può essere batteria al litio o batteria al piombo.

Dimensione standard  30di mobile per telecomunicazioni esterne u

Flessibilità del gabinetto delle telecomunicazioni esterne

◆  Il materiale può essere costruito in acciaio resistente, zincato, pannello sandwich, in acciaio inossidabile SS304, alluminio.

◆  I compartimenti possono essere configurati per supportare tra 1-4 baie, supportati multi-compartimenti.

◆  Le porte di accesso anteriore e posteriore consentono ai tecnici l'accesso alle aree di stoccaggio delle attrezzature e al routing dei cavi.

◆  Anche il design delle porte laterali ok.

◆  Colore personalizzato, colore standard RAL7035, altro colore accettabile in base al codice colore nominato.

◆  Una vasta gamma di opzioni di gestione termica anche per le esigenze di dissipazione del calore più esigenti consente l'ottimizzazione delle prestazioni termiche e la riduzione dei costi energetici.

◆  La soluzione di raffreddamento ha adottato il condizionatore d'aria compresso, TEC (dispositivo di raffreddamento termoelettrico), esadecimale (scambiatore di calore), ventole, AC e esadecimale combinati.

◆  Offre una vasta gamma di opzioni di configurazione che forniscono la massima flessibilità tra cui PDU, raddrizzatore, sistemi di alimentazione AC-DC integrati.

◆  Logo di screening della seta e opere d'arte per la pittura ambientale per l'armadio di telecomunicazioni all'aperto.

◆  Offre sensori ambientali di tutti i tipi, tra cui porte, fumo, sensori di temperatura.

◆  Sistema di monitoraggio remoto supportato, il protocollo di comunicazione è RS232/RS485/SNMP.

Più opzioni

Modello	Altezza	Tipo	Valutare	Colore	H*W*d	Climate Control	Applicazione
CY700650650	12U	Supporto per pavimenti	IP55	Grigio	700x650x650mm / 27,56 x 25,59 x 25,59 pollici	Fan DC48V	Telecom Wireless/banda larga Installazione a base solare
CY800650650	14U	Supporto per pavimenti	IP55	Grigio	800x650x650mm / 31.50 x 25,59 x 25,59 pollici	Vantal condizionatore d'aria 500w DC48V	Telecom Wireless/banda larga Installazione a base solare
CY1050650650	18U	Supporto per pavimenti	IP55	Grigio	1050x650x650mm / 41.34 x 25,59 x 25,59 pollici	Vantal condizionatore d'aria 500w DC48V	Telecom Wireless/banda larga Installazione a base solare
CY1400800800	26U	Supporto per pavimenti	IP55	Grigio	1400x800x800mm / 55.12 x 31,50 x 31,50 pollici	Vantal condizionatore d'aria 500w DC48V	Telecom Installazione a base solare wireless/a banda larga
CY1600800800	30U	Supporto per pavimenti	IP55	Grigio	1600x800x800mm / 63,00 x 31,50 x 31,50 pollici	Vel DC48V con condizionatore d'aria 1000W	Telecom Wireless/banda larga Installazione a base solare
CY1700750750	32U	Supporto per pavimenti	IP55	Grigio	1700x700x700mm / 66,93 x 27,56 x 27,56 pollici	Vel DC48V con condizionatore d'aria 1000W	Telecom Wireless/banda larga Installazione a base solare
CY2100900900	42U	Supporto per pavimenti	IP55	Grigio	2100x900x900mm / 82.68 x 35.43 x 35.43 pollici	Vantal condizionatore d'aria 1500w DC48V	Telecom Wireless/banda larga Installazione a base solare

Altre dimensioni da continuare, ti preghiamo di inviarci una richiesta di discussione

Opzioni di soluzione di raffreddamento del recinto

Nome	Specifiche
Condizionatore d'aria	AC220V 50Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V
	Capacità di raffreddamento da 300W-5000W
Scambiatore di calore	DC48V
	40W/K-200W/K.
Condizionatore d'aria combinato e scambiatore di calore	AC220V 50Hz e DC48V
	1500W e 80W/K.
Tec	DC48V
	200w-1200w
Fan	AC220V 50Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V

Come scegliere il sistema di controllo del clima del mobile per telecomunicazioni esterni?

◆ Intervallo di temperatura accettabile per l'attrezzatura;

◆ Carico di calore dell'attrezzatura;

◆ La temperatura ambiente locale più alta ；

◆ Livello di rumore ；

◆ Espansione futura ；

Considerando attentamente questi fattori, è possibile selezionare un sistema di controllo climatico del gabinetto che soddisfi le esigenze specifiche delle tue attrezzature e delle condizioni ambientali.

Precauzioni per l'installazione e l'uso del cabinet di telecomunicazioni esterne

◆ Se le condizioni consentono, prova a installare il mobile di telecomunicazione esterno in un luogo fresco e ventilato con ambiente circostante pulito.

◆ Dopo il completamento della costruzione del cavo, assicurarsi di sigillare il divario attorno al cavo con il sigillante fornito in modo casuale nell'armadio, in modo da evitare la condensa causata da umidità che entra e influisce sulle prestazioni dell'uso dell'apparecchiatura.

◆ La barra di messa a terra dell'armadio deve essere messa a terra in modo affidabile e la resistenza di messa a terra al suolo deve essere inferiore a 10 Ω.

◆ Si prega di pulire regolarmente lo schermo di ventilazione e polvere nell'armadio ogni mese. Secondo la situazione reale, il periodo di pulizia dello schermo della polvere può essere accorciato o esteso correttamente.

Applicazioni di mobile per telecomunicazioni esterne

I mobili per telecomunicazioni esterni sono progettati per resistere a condizioni meteorologiche difficili e fornire protezione per le attrezzature e le infrastrutture di telecomunicazione in ambienti esterni. Questi armadi sono essenziali per varie applicazioni, tra cui:

◆ Telecomunicazioni: i mobili delle telecomunicazioni esterni sono ampiamente utilizzati nel settore delle telecomunicazioni per ospitare e proteggere i componenti di rete come switch, router, alimentatori e altri elettronici sensibili.

◆ CATV wireless/a banda larga: questi armadi sono utilizzati nelle reti CATV wireless e a banda larga per supportare la distribuzione dei segnali televisivi via cavo e la connettività Internet ad alta velocità. Stazione base: i mobili per telecomunicazioni esterni svolgono un ruolo cruciale nelle stazioni base di supporto per le reti di comunicazione wireless, garantendo connettività e copertura affidabili.

◆ Installazioni a base solare: i mobili per telecomunicazioni esterni sono spesso distribuiti in installazioni a base solare per ospitare e proteggere le apparecchiature relative alla generazione e alla distribuzione dell'energia solare.

◆ Siti e switch di celle wireless: questi armadi vengono utilizzati in siti e switch di celle wireless per supportare le reti di comunicazione mobile e garantire connettività senza soluzione di continuità.

◆ Terminali di trasmissione: i mobili per telecomunicazioni esterni vengono utilizzati nei terminali di trasmissione per ospitare le apparecchiature per la trasmissione e la ricezione di dati, garantendo una comunicazione efficiente tra diversi nodi di rete.

◆ Data center: questi armadi sono disponibili nei data center esterni, fornendo protezione e alloggi per attrezzature e server critici di networking.

◆ Trasporto: i mobili per telecomunicazioni esterni vengono utilizzati nelle infrastrutture di trasporto, come autostrade, ferrovie e aeroporti, per supportare i sistemi di comunicazione e garantire operazioni fluide.

Questi sono solo alcuni esempi delle diverse applicazioni di mobili per telecomunicazioni all'aperto. La loro versatilità, durata e design resistente alle intemperie li rendono un componente essenziale in vari settori e settori.
