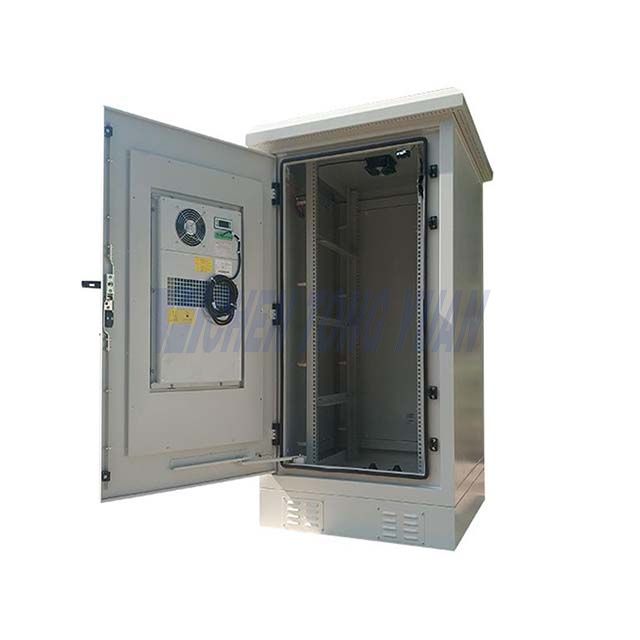

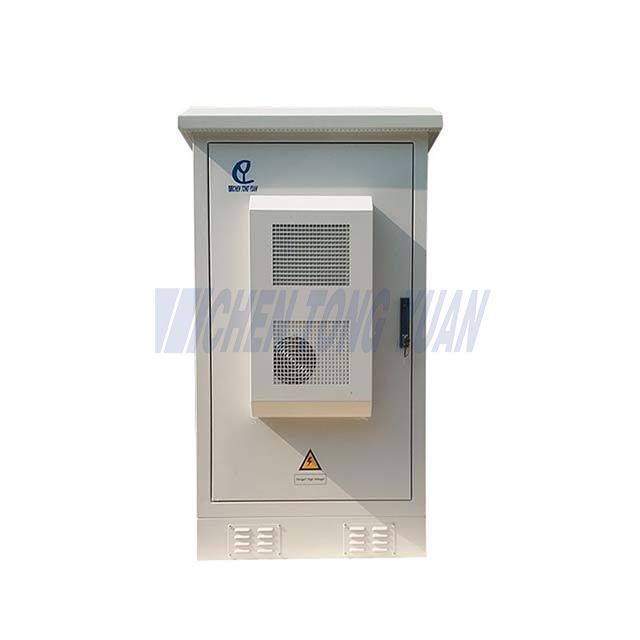

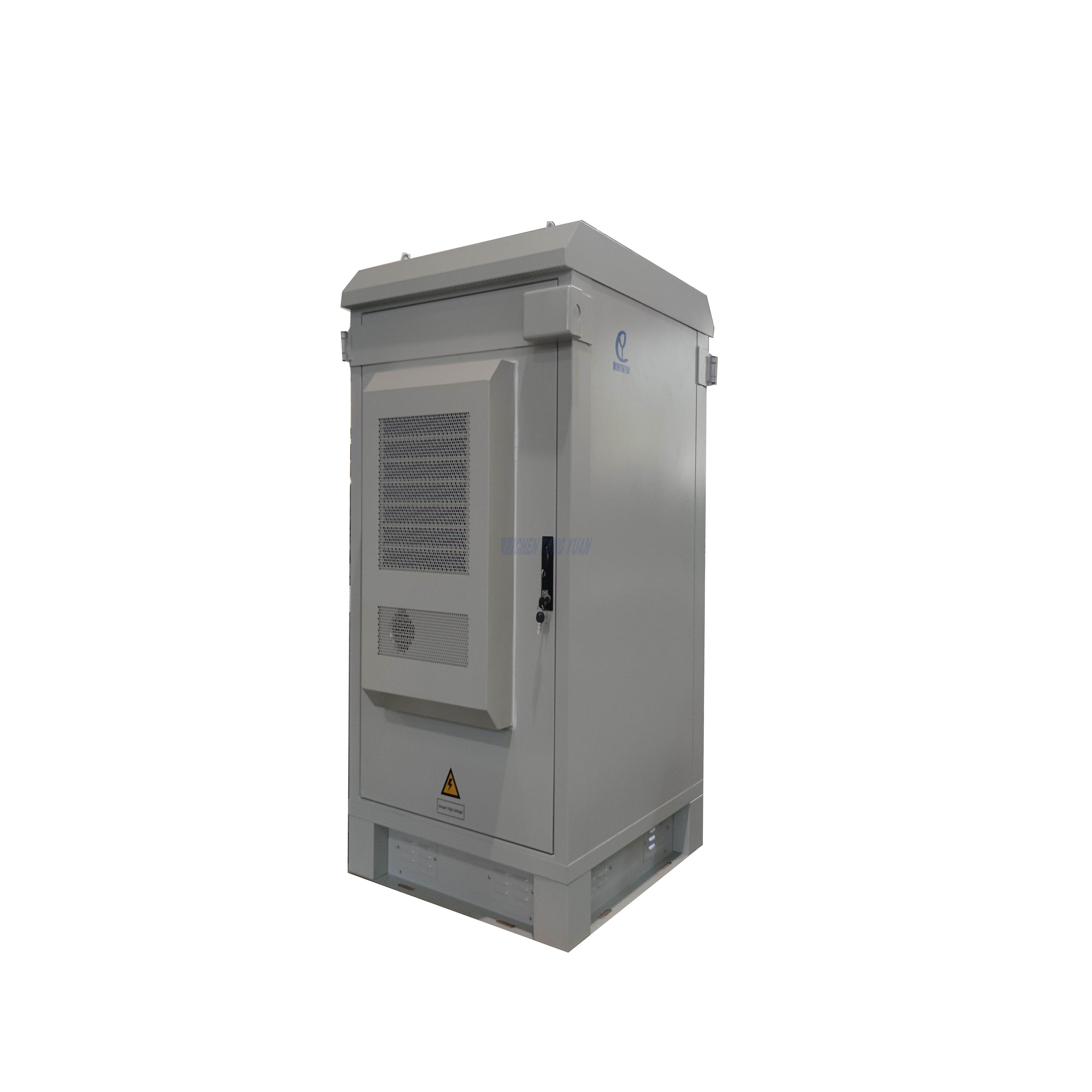

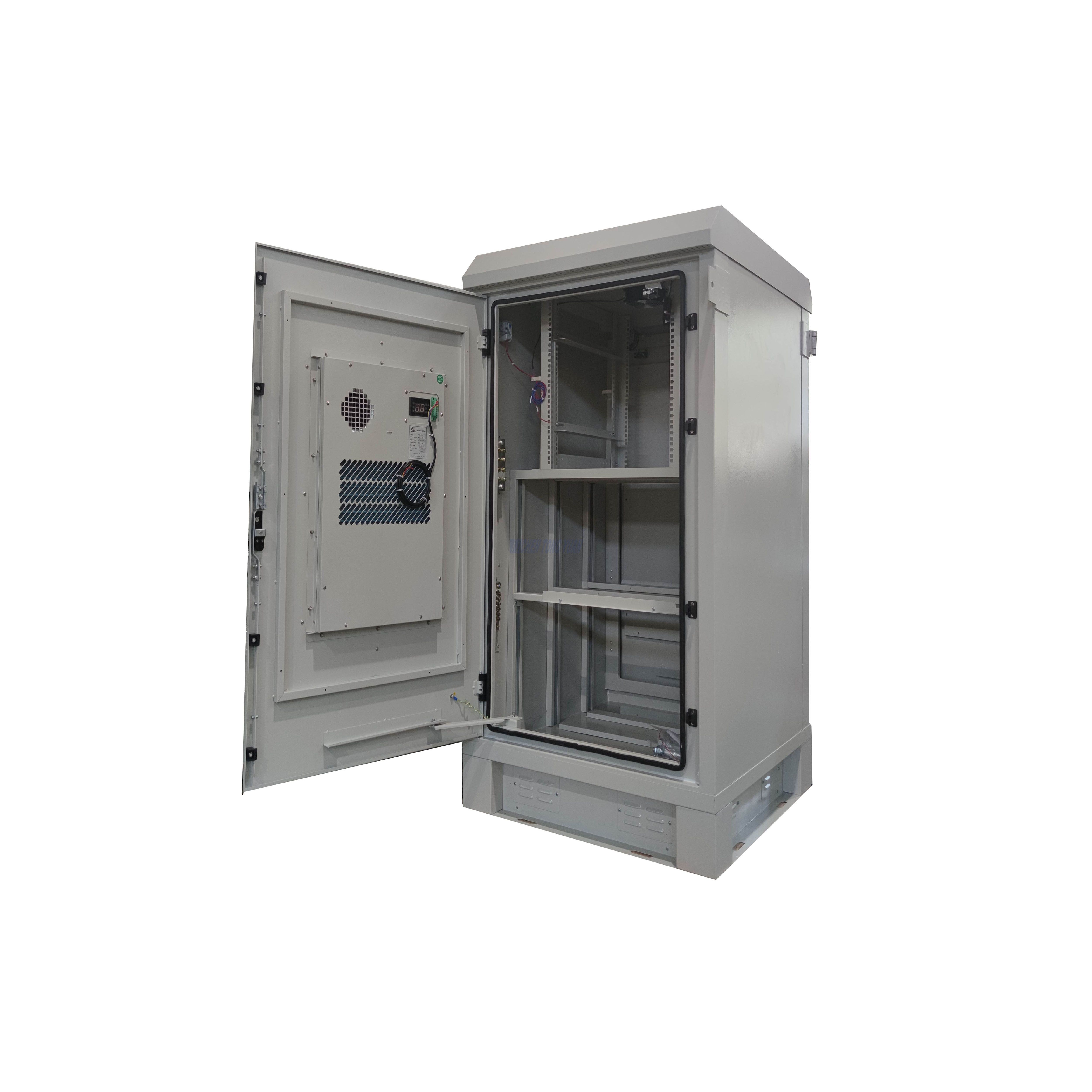

CY1600800800
CY TECH
Telekomunikacja
IP55, NEMA4
Montaż podłogowy
7500 W/25597 BTU
19 cali, 23 cale
750mm/30 cali
26U
Opis produktu
| Nazwa |
Parametr techniczny |

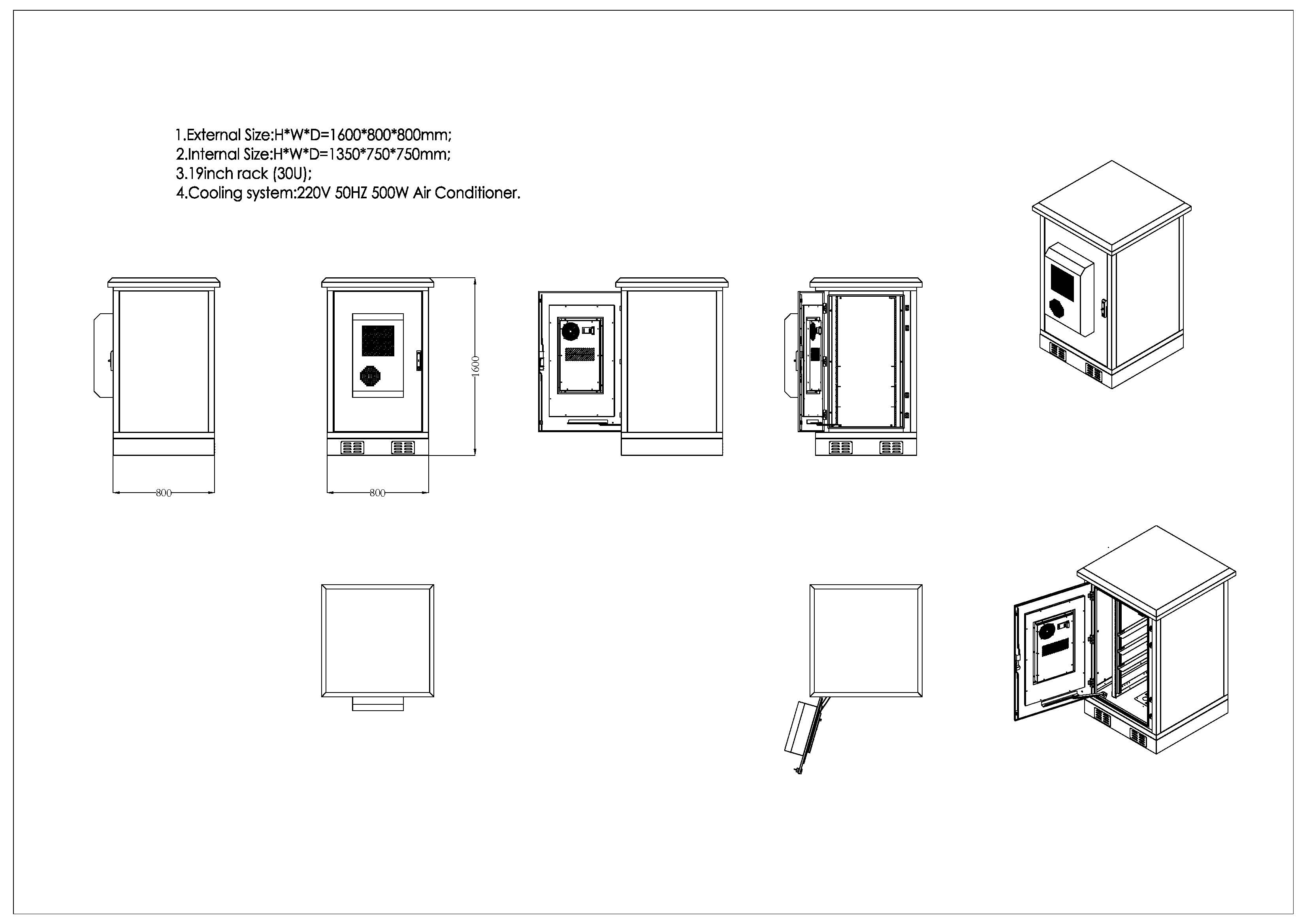

| Rozmiar zewnętrzny |
wys.*szer.*gł. = 1600*800*800 mm ( 63 x 32 x 32 cale) |
| Układ szafki |
Jedna komora do montażu sprzętu 19-calowego/23-calowego |
| Materiał szafki |
Dwuwarstwowa stal ocynkowana z izolacją termiczną EPS |
| Projekt zabezpieczeń |
Wbudowane drzwi, wbudowane zawiasy, 4-punktowy zamek zabezpieczający |
| Poziom ochrony |
IP55 / NEMA 4 / Nema 4X |
| Kolor | RAL7035 |
| Kontrola klimatu | Klimatyzator AC220V i wentylator DC48V |
| System oświetlenia | Czujnik drzwi + dioda LED 48 V (drzwi otwarte, dioda LED zaświeci się; drzwi zamknięte, dioda LED zgaśnie.) |
| System uziemiający | Pręt miedziany 200A (13 punktów M6 i 2 punkty M8) |
| Temperatura pracy | - 40 ℃ ~ + 55 ℃ |
| Wilgotność robocza | ≤ 95% (+ 40 ℃) |
| Ciśnienie powietrza | 62 kpa ~ 106 kpa (podobnie do wysokości 0 m ~ 5000 m) |
Uwaga: Klimatyzator może również wybrać napięcie AC 110 V 60 Hz lub DC 48 V, a wentylator może również wybrać napięcie AC 110 V lub 220 V.
Zawiera: zamykane drzwi z klimatyzatorem, 19-calowe szyny do montażu w szafie, cokół do montażu na podłodze lub osprzęt.
| Nazwa |
Ilość | Jednostka | Parametr techniczny |
| Zewnętrzna szafka telekomunikacyjna |
1 | ustawić | wys.*szer.*gł. = 1600*800*800 mm ( 63 x 32 x 32 cale) |
| Klimatyzator | 1 | ustawić | Zasilanie: AC 220 V 50/60 Hz Wydajność chłodzenia: 1500 W |
| Wentylator | 1 | ustawić | DC48V z kontrolą temperatury |
| Lampa LED | 1 | ustawić | DC48V, używany do oświetlenia w szafce |
| Szyna uziemiająca |
1 | ustawić | Pręt miedziany 200A (13-punktowy M6 i 2-punktowy M8) |
| Wsparcie sprzętu | 1 | ustawić | |
| Pakiet | 1 | ustawić | Drewniane pudełko, drewniana paleta + folia stretch lub drewniana paleta + drewniane pudełko |
Następujące akcesoria są dostępne w ramach zamówienia opcjonalnego.
| Przedmiot | Parametr techniczny | Zdjęcie |
| EMS | 19-calowa jednostka monitorująca środowisko 1U; DC48V, obsługa protokołu komunikacyjnego RS232, RS485, SNMP, TCP/IP. 1× czujnik dymu, 1× czujnik wody, 1× czujnik temperatury, 1× czujnik drzwi.
System monitorowania środowiska to kompleksowa sieć urządzeń i technologii przeznaczonych do śledzenia i oceny różnych aspektów środowiska. System ten odgrywa kluczową rolę w gromadzeniu danych w celu zrozumienia warunków środowiskowych, wykrywania zmian i zarządzania zasobami naturalnymi. |
|
| Gaśnica | Urządzenie gaśnicze w gorącym aerozolu to nowy, skuteczny i przyjazny dla środowiska produkt gaśniczy na poziomie Vanguard International Semiconductor Corporation, który jest pierwszym w Chinach. Jest to zaawansowany technologicznie, ekologiczny produkt przeciwpożarowy, przynoszący korzyści ludzkości, powstały w kontekście Międzynarodowego Porozumienia Montrealskiego i zwiększonej świadomości Chin w zakresie ochrony środowiska. Jest idealnym zamiennikiem halonowych urządzeń gaśniczych i nadaje się do stosunkowo zamkniętych przestrzeni, takich jak szafy rozdzielcze.
Rozruch elektryczny lub gorący : Temperatura gorącego startu ≥170 ℃; Temperatura rozruchu elektrycznego ≥700mA. |
|
| Typ okablowania PDU | Wejście AC: 63A/2P*2 z blokadą; AC/SPD: 30-60KA/2P*1; Wyjście AC: 63A/1P*1,32A/1P*1,16A/1P*3,3 otwory Gniazdo konserwacyjne*1 |
|
| Zintegrowana jednostka PDU | Można dostosować do wymagań klienta. |
|
| Prostownik | Transfer AC220V/110V do DC48V, podłącz akumulator jako zasilanie awaryjne, można również dostosować do wymagań klienta. |
|
ODF |
Optyczna rementem infrastrukturny punkt zakończenia, organizacji i dystrybucji kabli światłowodowych. Podstawowym celem ramki dystrybucyjnej jest zapewnienie wydajnej i zorganizowanej łączności, co ułatwia zarządzanie, rozwiązywanie problemów i rozszerzanie sieci.
Funkcjonować: 1)Punkt końcowy; 2)Organizacja i zarządzanie; 3) Tace do łączenia; 4)Oznakowanie i dokumentacja; 5) Bezpieczeństwo i ochrona; 6)Skalowalność;
Można dostosować do wymagań klienta. |
|
| Bateria zapasowa | Może to być bateria litowa lub bateria kwasowo-ołowiowa. |
Elastyczność
(1) Materiał może być wykonany z wytrzymałej stali ocynkowanej, płyty warstwowej, stali nierdzewnej SS304, aluminium.
(2) Przedziały można skonfigurować tak, aby obsługiwały od 1 do 4 wnęk, przy czym obsługiwane jest wiele przegródek.
(3) Przednie i tylne drzwi dostępowe umożliwiają technikom dostęp do obszarów przechowywania sprzętu i prowadzenia kabli.
(4) Konstrukcja drzwi bocznych również w porządku.
(5) Kolor niestandardowy, standardowy kolor RAL7035, inny kolor akceptowalny na podstawie wyznaczonego kodu koloru.
(6) Szeroki zakres opcji zarządzania ciepłem nawet dla najbardziej wymagających potrzeb w zakresie odprowadzania ciepła pozwala na optymalizację wydajności cieplnej i zmniejszenie kosztów energii.
(7) W rozwiązaniu chłodzącym zastosowano klimatyzator sprężonego powietrza, TEC (chłodnica termoelektryczna), Hex (wymiennik ciepła), wentylatory, kombinowane AC i HEX.
(8) Oferuje szeroką gamę opcji konfiguracyjnych zapewniających maksymalną elastyczność, w tym PDU, prostownik i zintegrowane systemy zasilania AC-DC.
(9) Logo sitodruku i przyjazna dla środowiska grafika malarska do zewnętrznej szafki telekomunikacyjnej.
(10) Oferuje wszelkiego rodzaju czujniki otoczenia, w tym drzwi, czujniki dymu i temperatury.
(11) Obsługiwany system zdalnego monitorowania, protokół komunikacyjny to RS232/RS485/SNMP.
Opcje
| Model | Wysokość | Typ | Wskaźnik | Kolor |
H*W*D | Kontrola klimatu | Aplikacja |
CY800650650 |
Stojak podłogowy |
IP55 |
Szary |
800 mm * 650 mm * 650 mm |
Klimatyzator Wentylator 500W DC48V |
Telekomunikacja Bezprzewodowe/szerokopasmowe Instalacja oparta na energii słonecznej |
|
CY1050650650 |
Stojak podłogowy |
IP55 |
Szary |
1050 mm * 650 mm * 650 mm |
Klimatyzator Wentylator 500W DC48V |
Telekomunikacja Bezprzewodowe/szerokopasmowe Instalacja oparta na energii słonecznej |
|
CY1400800800 |
Stojak podłogowy |
IP55 |
Szary |
1400 mm * 800 mm * 800 mm |
Klimatyzator Wentylator 500W DC48V |
Telekomunikacja Instalacja bezprzewodowa/szerokopasmowa oparta na energii słonecznej |
|
CY1600800800 |
30U |
Stojak podłogowy |
IP55 |
Szary |
1600 mm * 800 mm * 800 mm |
Klimatyzator Wentylator 1000W DC48V |
Telekomunikacja Bezprzewodowe/szerokopasmowe Instalacja oparta na energii słonecznej |
CY1700750750 |
Stojak podłogowy |
IP55 |
Szary |
1700 mm * 700 mm * 700 mm |
Klimatyzator Wentylator 1000W DC48V |
Telekomunikacja Bezprzewodowe/szerokopasmowe Instalacja oparta na energii słonecznej |
|
CY2100900900 |
Stojak podłogowy |
IP55 |
Szary |
2100 mm * 900 mm * 900 mm |
Klimatyzator Wentylator 1500W DC48V |
Telekomunikacja Bezprzewodowe/szerokopasmowe Instalacja oparta na energii słonecznej |
Kontynuacja innego rozmiaru. Prosimy o przesłanie zapytania w celu dalszej dyskusji
Nazwa |
Specyfikacja |
AC220 V 50 Hz |
|
AC220 V 60 Hz |
|
AC110V 60HZ/DC48V |
|
Wydajność chłodzenia: 300 W-5000 W |
|
DC48V |
|
40 W/K-200 W/K |
|
AC220V 50HZ i DC48V |
|
1500 W i 80 W/K |
|
DC48V |
|
200 W-1200 W |
|
AC220 V 50 Hz |
|
AC220 V 60 Hz |
|
AC110V 60HZ / DC48V |
Jak zamówić
◆ Dopuszczalny zakres temperatur dla Twojego sprzętu;
◆ Obciążenie cieplne sprzętu;
◆ Najwyższa lokalna temperatura otoczenia;
◆ Poziom hałasu;
◆ Przyszła rozbudowa;
Dokładnie rozważając te czynniki, możesz wybrać system klimatyzacji szafy , który spełnia specyficzne potrzeby Twojego sprzętu i warunki środowiskowe.
(1) Jeśli warunki na to pozwalają, spróbuj zainstalować przydrożną szafkę telekomunikacyjną na zewnątrz w chłodnym i wentylowanym miejscu z czystym otoczeniem.
(2) Po zakończeniu budowy kabla należy upewnić się, że szczelina wokół kabla została uszczelniona uszczelniaczem dostarczonym losowo w szafie, aby uniknąć kondensacji spowodowanej przedostawaniem się wilgoci i wpływającej na wydajność użytkowania sprzętu.
(3) Szyna uziemiająca szafy musi być solidnie uziemiona, a rezystancja uziemienia do ziemi powinna być mniejsza niż 10 Ω.
(4) Należy regularnie czyścić co miesiąc wentylację i osłonę przeciwpyłową w szafce. W zależności od aktualnej sytuacji okres czyszczenia filtra przeciwpyłowego może zostać odpowiednio skrócony lub wydłużony.
Zewnętrzne przydrożne szafy telekomunikacyjne zostały zaprojektowane tak, aby wytrzymywały trudne warunki atmosferyczne i zapewniały ochronę sprzętu i infrastruktury telekomunikacyjnej w środowiskach zewnętrznych. Szafy te są niezbędne do różnych zastosowań, w tym:
(1) Telekomunikacja: Przydrożne szafy telekomunikacyjne na zewnątrz są szeroko stosowane w branży telekomunikacyjnej do przechowywania i ochrony elementów sieci, takich jak przełączniki, routery, zasilacze i inne wrażliwe urządzenia elektroniczne.
(2) Bezprzewodowa/szerokopasmowa telewizja CATV: Obudowy te są stosowane w bezprzewodowych i szerokopasmowych sieciach CATV w celu wspierania dystrybucji sygnałów telewizji kablowej i szybkiego łącza internetowego. Stacja bazowa: Zewnętrzne szafy telekomunikacyjne odgrywają kluczową rolę we wsparciu stacji bazowych w bezprzewodowych sieciach komunikacyjnych, zapewniając niezawodną łączność i zasięg.
(3) Instalacje wykorzystujące energię słoneczną: Przydrożne szafy telekomunikacyjne zewnętrzne są często instalowane w instalacjach wykorzystujących energię słoneczną w celu przechowywania i ochrony sprzętu związanego z wytwarzaniem i dystrybucją energii słonecznej.
(4) Bezprzewodowe stacje komórkowe i przełączniki: Szafy te są używane w bezprzewodowych lokalizacjach i przełącznikach komórkowych w celu obsługi sieci komunikacji mobilnej i zapewnienia bezproblemowej łączności.
(5) Terminale transmisyjne: Przydrożne szafy telekomunikacyjne zewnętrzne są wykorzystywane w terminalach transmisyjnych do przechowywania sprzętu do transmisji i odbioru danych, zapewniając wydajną komunikację pomiędzy różnymi węzłami sieci.
(6) Centrum danych: Szafy te można znaleźć w zewnętrznych centrach danych, zapewniając ochronę i obudowę dla krytycznego sprzętu sieciowego i serwerów.
(7) Transport: Przydrożne szafy telekomunikacyjne zewnętrzne są stosowane w infrastrukturze transportowej, takiej jak autostrady, linie kolejowe i lotniska, w celu wspierania systemów komunikacyjnych i zapewniania płynnego działania.
To tylko kilka przykładów różnorodnych zastosowań przydrożnych szaf telekomunikacyjnych. Ich wszechstronność, trwałość i konstrukcja odporna na warunki atmosferyczne sprawiają, że są one niezbędnym elementem w różnych gałęziach przemysłu i sektorach.
