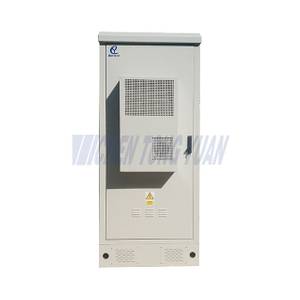

Chińska zewnętrzna szafa telekomunikacyjna 42U - 2 zatoki

Co oznacza zewnętrzna szafa telekomunikacyjna 42u 2 zatoka?

Zewnętrzna szafa telekomunikacyjna 42U 2 zatoka to odporna na warunki atmosferyczne obudowa przeznaczona do zewnętrznego sprzętu telekomunikacyjnego.

Zewnętrzna szafa telekomunikacyjna 42U 2 wnęka to solidna, odporna na warunki atmosferyczne obudowa przeznaczona do przechowywania sprzętu telekomunikacyjnego i sieciowego w środowiskach zewnętrznych. „42U” oznacza standardową wysokość szafy, zapewniając miejsce na maksymalnie 42 jednostki szafy typu rack, podczas gdy „2 wnęki” oznaczają, że szafa jest podzielona na dwie oddzielne komory, co pozwala na elastyczne rozmieszczenie sprzętu, rozdział mocy lub zarządzanie temperaturą. Jest powszechnie stosowany w stacjach bazowych, sieciach światłowodowych i infrastrukturze komunikacji zewnętrznej.

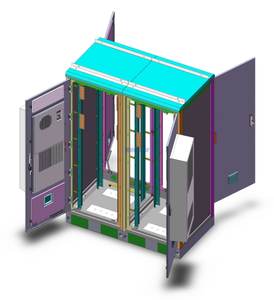

▼Obejrzyj film przedstawiający wielopolową szafę telekomunikacyjną (wersja z możliwością rozbudowy) ▼

---

Kluczowe funkcje

• Standardowa pojemność stojaka 42U
  Obsługuje do 42U 19-calowego sprzętu telekomunikacyjnego montowanego w stojaku.

• Konstrukcja z 2 komorami
  Konstrukcja z dwiema kieszeniami umożliwia oddzielenie sprzętu, systemów zasilania lub akumulatorów w celu zapewnienia lepszej organizacji i bezpieczeństwa.

• Zewnętrzna konstrukcja odporna na warunki atmosferyczne
  Zaprojektowana do pracy w trudnych warunkach, z ochroną przed deszczem, kurzem i korozją (zazwyczaj IP55 lub wyższa).

• Materiał obudowy o wysokiej wytrzymałości
  Wykonany ze stali ocynkowanej lub aluminium z antykorozyjną powłoką proszkową zapewniającą długą żywotność.

• Elastyczne opcje chłodzenia
  Kompatybilny z klimatyzatorami, wymiennikami ciepła, wentylatorami lub wentylacją pasywną, aby zapewnić stabilną temperaturę wewnętrzną.

• Bezpieczna kontrola dostępu
  Wielopunktowy system zamykania z opcjonalnymi zamkami elektronicznymi chroniący krytyczny sprzęt.

• Efektywne zarządzanie kablami
  Wejście kabla od dołu lub z tyłu z pierścieniami uszczelniającymi zapewniającymi czyste i bezpieczne prowadzenie kabli.

• Łatwa instalacja i konserwacja
  Przednie i tylne drzwi dostępowe (4 drzwi) z modułową konstrukcją wewnętrzną zapewniającą wygodną instalację i serwisowanie.

• Wsparcie dla systemów zasilania i monitorowania
  Przestrzeń zarezerwowana dla jednostek dystrybucji zasilania, akumulatorów i inteligentnych urządzeń monitorujących.

---

Specyfikacje techniczne

1. Parametr techniczny

Przedmiot	Nazwa	Parametr techniczny
1	Rozmiar stojaka	Standardowa pojemność stojaka 42U
2	Układ szafki	Projekt przedziału z 2 zatokami
3	Materiał szafki	Stal ocynkowana/aluminium/SS304
4	Konstrukcja zabezpieczająca             Typ mocowania	Wbudowane drzwi, wbudowane zawiasy, 4-punktowy zamek zabezpieczający    Podłoga
5	Poziom ochrony	IP55
6	Kolor	RAL7035  jasnoszary/niestandardowy
7	Opcje chłodzenia       Zasilanie	Klimatyzator 2000 W * 1 szt. w każdej wnęce AC220V lub DC48V
8	System oświetlenia	Czujnik drzwi + światło LED 48V
9	System uziemiający	Pręt miedziany 200A (13 punktów M6 i 2 punkty M8)
10	Temperatura pracy	- 40 ℃ ~ + 55 ℃
11	robocza Wilgotność	≤ 95% (+ 40 ℃)
12	Ciśnienie powietrza	62 kpa ~ 106 kpa (podobnie do wysokości 0 m ~ 5000 m)

2. Lista akcesoriów

2.1 Lista akcesoriów standardowych

Zawiera: zamykane drzwi z klimatyzatorem, 19-calowe szyny do montażu w szafie, cokół do montażu na podłodze lub osprzęt.

NIE	Nazwa	Ilość	Jednostka	Parametr techniczny
1	Zewnętrzna szafka telekomunikacyjna	1	ustawić	1) Rozmiar zewnętrzny: wys. * szer. * głęb. = 2100 * 900 * 900 mm
2	Klimatyzator	2	ustawić	Zasilanie: AC 220 V 50/60 Hz                 Wydajność chłodzenia: 2000 W
3	Wentylator	2	ustawić	DC48V z kontrolą temperatury
4	Lampa LED	2	ustawić	DC48V, używany do oświetlenia w szafce
5	Szyna uziemiająca	2	ustawić	Pręt miedziany 200A (13 punktów M6 i 2 punkty M8)
6	sprzętu Wsparcie	3	ustawić
7	Pakiet	1	ustawić	Drewniane pudełko, drewniana paleta + folia stretch lub drewniana paleta + drewniane pudełko

2.2 Akcesoria opcjonalne

Następujące akcesoria są dostępne na zamówienie.

Przedmiot	Parametr techniczny	Zdjęcie
EMS	19-calowa jednostka monitorująca środowisko 1U; DC48V, obsługa protokołu komunikacyjnego RS232, RS485, SNMP, TCP/IP.                 1× czujnik dymu,                 1× czujnik wody,                 1× czujnik temperatury,                 1× czujnik drzwi.                 System monitorowania środowiska to kompleksowa sieć urządzeń i technologii przeznaczonych do śledzenia i oceny różnych aspektów środowiska. System ten odgrywa kluczową rolę w gromadzeniu danych w celu zrozumienia warunków środowiskowych, wykrywania zmian i zarządzania zasobami naturalnymi.
Gaśnica	Urządzenie gaśnicze w gorącym aerozolu to nowy, skuteczny i przyjazny dla środowiska produkt gaśniczy na poziomie Vanguard International Semiconductor Corporation, który jest pierwszym w Chinach. Jest to zaawansowany technologicznie, ekologiczny produkt przeciwpożarowy, przynoszący korzyści ludzkości, powstały w kontekście Międzynarodowego Porozumienia Montrealskiego i zwiększonej świadomości Chin w zakresie ochrony środowiska. Jest idealnym zamiennikiem halonowych urządzeń gaśniczych i nadaje się do stosunkowo zamkniętych przestrzeni, takich jak szafy rozdzielcze.                                 Rozruch elektryczny lub gorący:                 Temperatura gorącego startu ≥170 ℃;                 Temperatura rozruchu elektrycznego ≥700mA.
Typ okablowania PDU	Wejście AC: 63A/2P*2 z blokadą;                 AC/SPD: 30-60KA/2P*1;                 Wyjście AC: 63A/1P*1,32A/1P*1,16A/1P*3,3 otwory Gniazdo konserwacyjne*1
Zintegrowana jednostka PDU	Można dostosować do wymagań klienta.
Prostownik	Transfer AC220V/110V do DC48V, podłącz akumulator jako zasilanie awaryjne, można również dostosować do wymagań klienta.
ODF	Optyczna rementem infrastrukturny punkt zakończenia, organizacji i dystrybucji kabli światłowodowych. Podstawowym celem ramki dystrybucyjnej jest zapewnienie wydajnej i zorganizowanej łączności, co ułatwia zarządzanie, rozwiązywanie problemów i rozszerzanie sieci.                                 Funkcjonować:                 1)Punkt końcowy;                 2)Organizacja i zarządzanie;                 3) Tace do łączenia;                 4)Oznakowanie i dokumentacja;                 5) Bezpieczeństwo i ochrona;                 6)Skalowalność;                                 Można dostosować do wymagań klienta.
Bateria zapasowa	Może to być bateria litowa lub bateria kwasowo-ołowiowa.

3. Rysunek CAD wnęki 42U 2

---

Jak wybrać system klimatyzacji zewnętrznej szafy telekomunikacyjnej?

◆Dopuszczalny zakres temperatur dla Twojego sprzętu;

◆Obciążenie cieplne sprzętu;

◆Najwyższa lokalna temperatura otoczenia;

◆Poziom hałasu;

◆Przyszła ekspansja;

Uważnie rozważając te czynniki, można wybrać system klimatyzacji w szafie, który spełnia specyficzne potrzeby Twojego sprzętu i warunki środowiskowe.

---

Środki ostrożności podczas montażu i użytkowania zewnętrznej szafy telekomunikacyjnej

(1) Jeśli warunki na to pozwalają, spróbuj zainstalować zewnętrzną szafę telekomunikacyjną w chłodnym i wentylowanym miejscu , w czystym otoczeniu.

(2) Po zakończeniu budowy kabla należy upewnić się, że szczelina wokół kabla została uszczelniona uszczelniaczem dostarczonym losowo w szafie, aby uniknąć kondensacji spowodowanej przedostawaniem się wilgoci i wpływającej na wydajność użytkowania sprzętu.

(3) Szyna uziemiająca szafy musi być solidnie uziemiona, a rezystancja uziemienia do ziemi powinna być mniejsza niż 10 Ω.

(4) Należy regularnie czyścić co miesiąc wentylację i osłonę przeciwpyłową w szafce. W zależności od aktualnej sytuacji okres czyszczenia filtra przeciwpyłowego może zostać odpowiednio skrócony lub wydłużony.

---

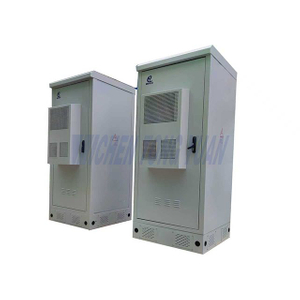

Więcej opcji rozmiarów szafek TELECOM

Model	Przestrzeń	Szybkość IP	Kolor	Wymiar	Zarządzanie ciepłem
CY700650650	12U	IP55	RAL7035 jasnoszary	700 x 650 x 650 mm / 27,56 x 25,59 x 25,59 cala	Wentylator DC48V
CY800650650	14U	IP55	RAL7035 jasnoszary	800 x 650 x 650 mm / 31,50 x 25,59 x 25,59 cala	Klimatyzator Wentylator 500W DC48V
CY1050650650	18U	IP55	RAL7035 jasnoszary	1050 x 650 x 650 mm / 41,34 x 25,59 x 25,59 cala	Klimatyzator Wentylator 500W DC48V
CY1400800800	26U	IP55	RAL7035 jasnoszary	1400 x 800 x 800 mm / 55,12 x 31,50 x 31,50 cala	Klimatyzator Wentylator 500W DC48V
CY1600800800	30U	IP55	RAL7035 jasnoszary	1600 x 800 x 800 mm / 63,00 x 31,50 x 31,50 cala	Klimatyzator Wentylator 1000W DC48V
CY1700750750	32U	IP55	RAL7035 jasnoszary	1700 x 700 x 700 mm / 66,93 x 27,56 x 27,56 cala	Klimatyzator Wentylator 1000W DC48V
CY2100900900	42U	IP55	RAL7035 jasnoszary	2100 x 900 x 900 mm / 82,68 x 35,43 x 35,43 cala	Klimatyzator Wentylator 1500W DC48V

Ciąg dalszy

---

Inne opcje chłodzenia

Nazwa	Specyfikacja
Szafka Klimatyzator	AC220 V 50 Hz
	AC220 V 60 Hz
	AC110V 60HZ/DC48V
	Wydajność chłodzenia od 300 W do 5000 W
Szafka Wymiennik ciepła	DC48V
	40 W/K-200 W/K
Klimatyzator hybrydowy + moduł wymiennika ciepła	AC220V 50HZ i DC48V
	1500 W i 80 W/K
Chłodnica TEC	DC48V
	200 W-1200 W
Chłodzenie wentylatorowe	AC220 V 50 Hz
	AC220 V 60 Hz
	AC110V 60HZ/DC48V

Zastosowania obudów telekomunikacyjnych

Obudowy telekomunikacyjne CYTECH przeznaczone są do szerokiego zakresu zastosowań przemysłowych i komunikacyjnych, w tym:

• Stacje bazowe 5G i 4G LTE

• Koncentratory sieci światłowodowych (FTTH/FTTx)

• Systemy bezprzewodowe i szerokopasmowe

• IoT i inteligentna infrastruktura miejska

• Systemy monitorowania mocy i energii

• Zewnętrzne punkty dostępu do sieci

Każde zastosowanie korzysta z precyzyjnej inżynierii CYTECH, zapewniając niezawodność i wydajność nawet w ekstremalnych warunkach pogodowych.

Obejrzyj film dotyczący zastosowania

---

Korzyści z wyboru obudów telekomunikacyjnych Cytech

• Niezawodność w każdych warunkach pogodowych: Zaprojektowany do pracy w temperaturach od -40°C do +55°C

• Zwiększone bezpieczeństwo: mocny system zamykania i wzmocnione drzwi

• Konfigurowalne układy: dostosowane do projektu sieci telekomunikacyjnej

• Efektywność energetyczna: Zaawansowane systemy chłodzenia zmniejszają zużycie energii

• Globalna kompatybilność: Certyfikat zgodności z międzynarodowymi standardami telekomunikacyjnymi




---

Opcje dostosowywania

• CYTECH oferuje usługi OEM i ODM dokładnie dopasowane do potrzeb Twojego projektu:

• Niestandardowe rozmiary i układy stojaków

• Opcjonalna integracja paneli słonecznych dla obiektów hybrydowych

• Podwójne systemy chłodzenia do krytycznych operacji

• Zintegrowane moduły zarządzania akumulatorem i energią




---

Elastyczność zewnętrznych szaf telekomunikacyjnych

(1) Materiał może być wykonany z wytrzymałej stali ocynkowanej, płyty warstwowej, stali nierdzewnej SS304, aluminium.

(2) Przedziały można skonfigurować tak, aby obsługiwały od 1 do 4 wnęk, przy czym obsługiwane jest wiele przegródek.

(3) Przednie i tylne drzwi dostępowe umożliwiają technikom dostęp do obszarów przechowywania sprzętu i prowadzenia kabli.

(4) drzwi bocznych również w porządku. Konstrukcja

(5) Kolor niestandardowy , standardowy kolor RAL7035, inny kolor akceptowalny na podstawie wyznaczonego kodu koloru.

(6) Szeroki zakres opcji zarządzania ciepłem nawet dla najbardziej wymagających potrzeb w zakresie odprowadzania ciepła pozwala na optymalizację wydajności cieplnej i zmniejszenie kosztów energii. W rozwiązaniu chłodzącym zastosowano klimatyzator sprężonego powietrza, TEC (chłodnica termoelektryczna), sześciokąt (wymiennik ciepła), wentylatory, klimatyzator hybrydowy z wymiennikami ciepła

(7) Oferuje szeroką gamę opcji konfiguracyjnych zapewniających maksymalną elastyczność, w tym PDU, prostownik i zintegrowane systemy zasilania AC-DC.

(8) Logo sitodruku i przyjazna dla środowiska grafika malarska do zewnętrznej szafki telekomunikacyjnej.

(9) Oferuje wszelkiego rodzaju czujniki otoczenia , w tym drzwi, czujniki dymu i temperatury.

(10) Obsługiwany system zdalnego monitorowania , protokół komunikacyjny to RS232/RS485/SNMP.

---

Dlaczego warto wybrać firmę Cytech jako producenta obudów telekomunikacyjnych w Chinach?

◆Dzięki wieloletniemu doświadczeniu w branży infrastruktury telekomunikacyjnej, CYTECH stał się zaufanym dostawcą obudów zewnętrznych stosowanych w sektorach komunikacji, energetyki i energetyki.

◆Zaopatrujemy globalnych operatorów telekomunikacyjnych , integratorów systemów i dostawców rozwiązań sieciowych w wysokiej jakości, dostosowane do indywidualnych potrzeb szafy zaprojektowane z myślą o wydajności i niezawodności.

Zgodność z certyfikatem CE ISO IP55 IP65

---

Poproś o wycenę już dziś

Szukam niezawodnego  producenta obudów telekomunikacyjnych w Chinach?

CYTECH zapewnia pełną personalizację, szybką dostawę i profesjonalne wsparcie dla Twoich projektów telekomunikacyjnych.

Skontaktuj się z nami już dziś , aby omówić swoje wymagania lub poprosić o bezpłatną wycenę.

---
