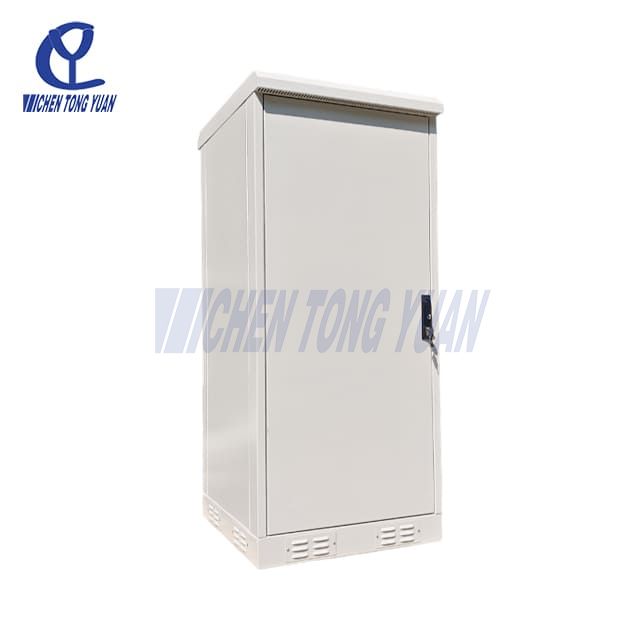

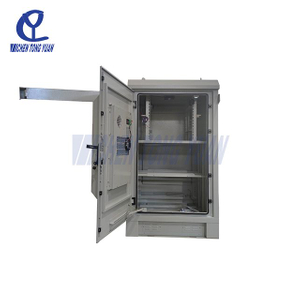

IP55 NEMA4 32U Gabinete de equipamento ao ar livre industrial

Vídeo do produto para 32U Industrial Outdoor Equipment Gabinet

Certificado para 32U Gabinete de equipamento ao ar livre industrial

32U Gabinete de equipamento ao ar livre Industrial CY1700750750 Recursos

Nome	Parâmetro técnico
Tamanho	Tamanho externo: H*W*D = 1700*750*750mm  (67 'x 30 ' x 30 ')             32U
Layout do gabinete	Um compartimento, para instalar equipamentos de 19 polegadas/23 polegadas
Material do gabinete	Folha de aço galvanizada de camada única
Design de segurança	Porta incorporada, dobradiças incorporadas, trava de segurança de 4 pontos
Nível de proteção	IP55 / IP65 / NEMA 4 / NEMA 4X
Cor	RAL7035

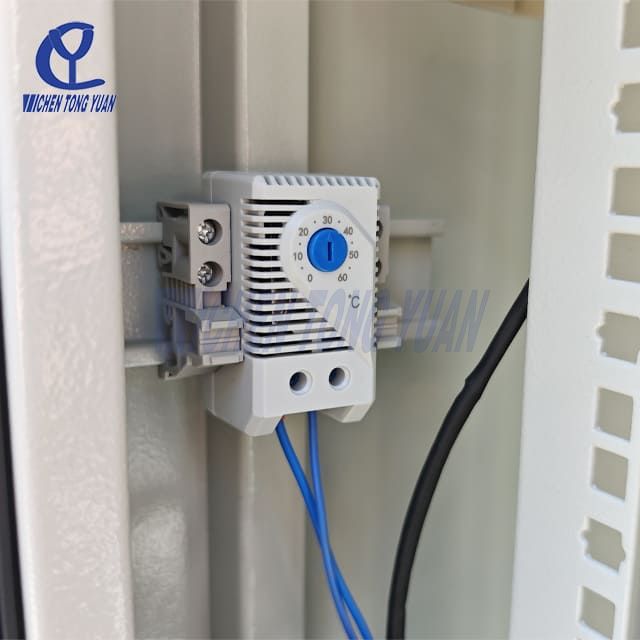

Controle climático	Ar condicionado AC220V e ventilador DC48V
Sistema de iluminação	Sensor da porta+luz LED de 48V (quando abrir a porta, o LED acenderá; quando a porta estiver fechada, o LED será apagado.)
Sistema de aterramento	Barra de cobre 200a (13 pontos M6 e 2 pontos M8)
Temperatura de trabalho	- 40 ℃ ~ + 55 ℃
Umidade de trabalho	≤ 95% (+ 40 ℃)
Pressão do ar	62kpa ~ 106kpa (semelhante a 0m ~ 5000m Altitude)

Nota ： O ar condicionado também pode escolher AC 110V 60Hz ou CC 48V e o ventilador também pode escolher o AC 110V ou 220V.

Lista de acessórios

Inclui: bloqueio de porta com ar -condicionado, trilhos de montagem de rack de 19 polegadas, pedestal Floormount ou Hardwares.

Nome	Quantidade	Unidade	Parâmetro técnico
Gabinete de telecomunicações ao ar livre	1	definir	Tamanho externo: H*W*d = 1700x750x750mm (67 'x 30 ' x 30 ')
Fã	1	definir	DC48V com controle de temperatura
Lâmpada LED	1	definir	DC48V, usado para iluminação no gabinete
Barra de ônibus de aterramento	1	definir	Barra de cobre 200a (13 pontos M6 e 2 pontos M8)
Equipamento de suporte	1	definir
Pacote	1	definir	Caixa de madeira, palete de madeira +filme esticado ou palete de madeira +caixa de madeira

Acessórios opcionais

Os seguintes acessórios estão disponíveis para pedidos opcionais.

Item	Parâmetro técnico	Foto
Ems	Unidade de monitoramento de ambiente de 19 polegadas 1U;  DC48V, Suporte RS232, RS485, SNMP, protocolo de comunicação TCP/IP.                 Sensor de fumaça 1 ×,                 1 × sensor de água,                 1 × sensor de temperatura,                 Sensor de porta 1 ×.                  O sistema de monitoramento ambiental é uma rede abrangente de dispositivos e tecnologias projetada para rastrear e avaliar vários aspectos do meio ambiente. Este sistema desempenha um papel crucial na coleta de dados para entender as condições ambientais, detectar mudanças e gerenciar recursos naturais.
Extintor de incêndio	O dispositivo de extinção de incêndio aerossol quente é um produto de combate a incêndio novo, eficiente e amigável ao meio ambiente, com o nível da Vanguard International Semiconductor Corporation, que é o primeiro na China. É um produto de proteção contra incêndio verde de alta tecnologia que beneficia a humanidade, nascida nos antecedentes do Acordo Internacional de Montreal e na crescente conscientização da proteção ambiental da China. É um substituto ideal para dispositivos de extinção de incêndio em halon e é adequado para espaços relativamente fechados, como armários de distribuição.                         Início elétrico ou quente:                 Temperatura de início a quente ≥170 ℃;                 Temperatura de início elétrico ≥700mA.
PDU do tipo de fiação	Entrada CA: 63a/2p*2 com intertravamento ；                 AC/SPD: 30-60KA/2P*1 ；                 Saída CA: 63a/1p*1,32a/1p*1，16a/1p*3 3 soquetes de manutenção*1
PDU integrado	Pode ser personalizado de acordo com os requisitos do cliente.
Retificador	A transferência AC220V/110V para DC48V, conecte a bateria como uma energia de backup, também pode ser personalizada de acordo com os requisitos do cliente.
ODF	O quadro de distribuição óptica (ODF) é um componente crítico em uma infraestrutura de rede de fibra óptica. Serve como um ponto centralizado para a rescisão, organização e distribuição de cabos de fibra óptica. O objetivo principal de um quadro de distribuição é facilitar a conectividade eficiente e organizada, facilitando o gerenciamento, a solução de problemas e a expansão da rede.                       Função:                 1) ponto de terminação;                 2) organização e gerenciamento;                 3) bandejas de emenda;                 4) rotulagem e documentação;                 5) segurança e proteção;                 6) escalabilidade;                               Pode ser personalizado de acordo com os requisitos do cliente.
Bateria de backup	Pode ser bateria de lítio ou bateria de chumbo ácido.

Desenho esquemático de gabinete de equipamentos ao ar livre 32U 32U

Padrão 32U Industrial Outdoor Equipment Gabinet 3D Desenho

Mais opções de gabinete de telecomunicações à prova de intempéries

Modelo	Altura	Tipo	Avaliar	Cor	H*w*d	Controle climático	Aplicativo

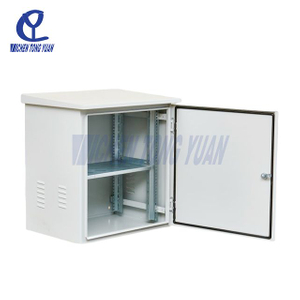

CY700650650	12U	Suporte de piso	IP55	Cinza	700x650x650mm / 27,56 x 25,59 x 25,59 polegadas	Fã DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar
CY800650650	14U	Suporte de piso	IP55	Cinza	800x650x650mm / 31,50 x 25,59 x 25,59 polegadas	Fã de ar condicionado 500W DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar
CY1050650650	18U	Suporte de piso	IP55	Cinza	1050x650x650mm / 41,34 x 25,59 x 25,59 polegadas	Fã de ar condicionado 500W DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar
CY1400800800	26U	Suporte de piso	IP55	Cinza	1400x800x800mm / 55,12 x 31,50 x 31,50 polegadas	Fã de ar condicionado 500W DC48V	Telecom Instalação baseada em energia solar sem fio/banda larga

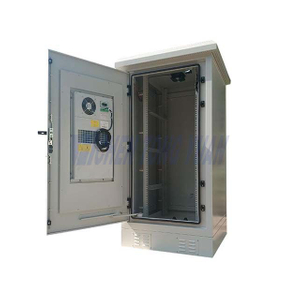

CY1600800800	30U	Suporte de piso	IP55	Cinza	1600x800x800mm / 63,00 x 31,50 x 31,50 polegadas	Fã de ar condicionado 1000W DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar

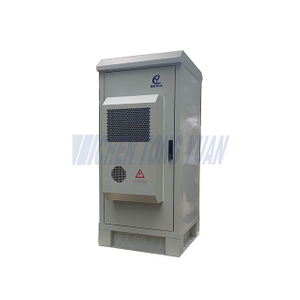

CY1700750750	32U	Suporte de piso	IP55	Cinza	1700x700x700mm / 66,93 x 27,56 x 27,56inch	Fã de ar condicionado 1000W DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar
CY2100900900	42U	Suporte de piso	IP55	Cinza	2100x900x900mm / 82,68 x 35,43 x 35,43 polegadas	Fã de ar condicionado 1500W DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar

Outro tamanho a ser continuado, envie -nos uma consulta para a discussão futer

Solução de refrigeração do gabinete Opções de gabinete de comunicações

Nome	Especificação
Ar condicionado	AC220V 50Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V
	Capacidade de resfriamento de 300W-5000W
Permutador de calor	DC48V
	40W/K-200W/K.
Ar condicionado combinado e trocador de calor	AC220V 50Hz & DC48V
	1500W & 80W/K.
Tec	DC48V
	200W-1200W
Fã	AC220V 50Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V

32U Flexibilidade do armário de equipamentos ao ar livre industrial

(1) O material pode ser construído de aço durável, galvanizado, painel de sanduíche, SS304 de aço inoxidável, alumínio.

(2) Os compartimentos podem ser configurados para suportar entre 1-4 baías, com suporte a vários compartimentos suportados.

(3) As portas de acesso dianteiro e traseiro permitem que os técnicos acessem áreas de armazenamento de equipamentos e roteamento de cabos.

(4) Design de portas laterais também OK.

(5) Cor personalizada, cor padrão RAL7035, outra cor aceitável com base no código de cores nomeado.

(6) A ampla gama de opções de gerenciamento térmico, mesmo para as necessidades de dissipação de calor mais exigentes, permite a otimização do desempenho térmico e os custos reduzidos de energia.

(7) a solução de resfriamento adotada ar condicionado comprimido ,TEC (refrigerador termoelétrico),Hexadecimal (trocador de calor),Fãs,Combo AirCon com trocador de calor.

(8) oferece uma ampla gama de opções de configuração, proporcionando máxima flexibilidade, incluindo PDU, retificador e sistemas de energia AC-DC integrada.

(9) Logotipo de triagem de seda e obras de arte de pintura amigável para ambientais para o gabinete de telecomunicações ao ar livre.



(10) oferece todos os tipos de sensores de ambiente, incluindo portas, fumaça, sensores de temperatura.

(11) Sistema de monitoramento remoto suportado, o protocolo de comunicação é RS232/RS485/SNMP.

Como escolher o sistema de refrigeração do armário de equipamentos ao ar livre 32U?

◆ Faixa de temperatura aceitável para o seu equipamento;

◆ Carga de equipamento de calor;

◆ A maior temperatura ambiente local ；

◆ Nível de ruído ；

◆ Expansão futura ；

Ao considerar cuidadosamente esses fatores, você pode selecionar um gabinete Sistema de controle climático que atende às necessidades específicas de seus equipamentos e condições ambientais.

Instalação e uso de precauções para gabinetes de telecomunicações ao ar livre

1. Localização ideal

Quando possível, instale o gabinete de telecomunicações externas em uma área fresca e bem ventilada, com um ambiente limpo ao redor para minimizar o acúmulo de calor e a contaminação.

2. Selagem de cabos

Depois que o roteamento do cabo estiver concluído, sele todas as lacunas com o selante fornecido. Esta etapa é fundamental para impedir a intrusão de umidade que pode levar à condensação, protegendo assim a integridade do gabinete de rede à prova d'água.

3. Fundamento confiável

Verifique se a barra de aterramento do gabinete está com segurança conectada a um solo adequado, com uma resistência de aterramento inferior a 10 Ω. Essa precaução é essencial para a operação segura do gabinete de comunicações ao ar livre.

4. Manutenção regular

Limpe as grelhas de ventilação e as telas de poeira mensalmente. Dependendo das condições ambientais, ajuste a frequência de limpeza para manter o desempenho ideal do fluxo de ar e do equipamento.

Aplicações de armários de telecomunicações ao ar livre

Os armários de telecomunicações ao ar livre são projetados para suportar condições climáticas severas e proteger equipamentos de rede sensíveis. Esses gabinetes de telecomunicações robustos são vitais em vários setores, incluindo:

Redes de telecomunicações

Eles abrigam e protege os componentes críticos de rede - como interruptores, roteadores e fontes de alimentação - em instalações centrais e remotas.

CATV sem fio/banda larga

Utilizados em sistemas CATV de banda larga e de banda larga, esses armários suportam a distribuição de sinais de televisão a cabo e conectividade à Internet de alta velocidade.

Estações base

Essencial para as comunicações móveis, o gabinete de rede à prova d'água protege o equipamento da estação base, garantindo transmissão e cobertura confiáveis de sinal.

Instalações solares

Em projetos baseados em energia solar, esses gabinetes protegem o equipamento sensível de controle e monitoramento associado à geração e distribuição de energia solar.

Sites de células e interruptores sem fio

Eles são implantados em sites celulares e centros de comutação para apoiar comunicações móveis ininterruptas.

Terminais de transmissão

Esses gabinetes facilitam a transmissão e recepção seguras dos dados nos nós da rede.

Centers de data centers ao ar livre

Servindo como componentes -chave nos data centers de dados externos, eles fornecem uma solução à prova de intempéries para abrigar servidores críticos e hardware de rede.

Infraestrutura de transporte

Instalados em centros de transporte, como rodovias, ferrovias e aeroportos, esses armários suportam sistemas de comunicação cruciais à eficiência operacional.
