Τι είναι ένα ντουλάπι τροφοδοσίας εξωτερικού χώρου; Επεξήγηση σχεδιασμού, τεχνολογίας και εφαρμογών

Αυτό το άρθρο προσφέρει μια λεπτομερή τεχνική επισκόπηση των ηλεκτρικών ντουλαπιών εξωτερικού χώρου, συμπεριλαμβανομένων:

◆ δομή

◆ εξαρτήματα

◆ EMS vs EMU vs FSU

◆ Σύστημα Παρακολούθησης Περιβάλλοντος

◆ πρότυπα προστασίας

◆ τεχνολογίες ψύξης

◆ εφαρμογές

◆ FAQ



Με την ταχεία επέκταση των τηλεπικοινωνιακών δικτύων, των συστημάτων ανανεώσιμων πηγών ενέργειας και του βιομηχανικού αυτοματισμού, η αξιόπιστη υπαίθρια υποδομή ηλεκτρικής ενέργειας έχει καταστεί κρίσιμη απαίτηση. Μια βασική λύση που υιοθετείται ευρέως σε όλες τις βιομηχανίες είναι το ντουλάπι ηλεκτρικού ρεύματος εξωτερικού χώρου.

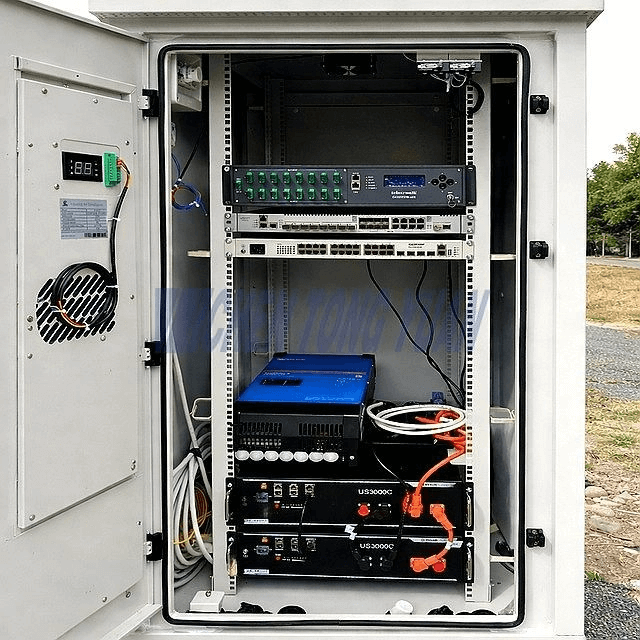

Ένα εξωτερικό ντουλάπι παροχής ρεύματος παρέχει ένα ασφαλές, ανθεκτικό στις καιρικές συνθήκες περιβάλλον για τη στέγαση ηλεκτρικού εξοπλισμού και διαχείρισης ενέργειας σε εξωτερικές συνθήκες. Εξασφαλίζει αξιοπιστία, ασφάλεια και αποτελεσματική λειτουργία του συστήματος ακόμη και σε ακραία περιβάλλοντα.



Κατανόηση του Σχεδιασμού Εξωτερικών Υπερτροφείων

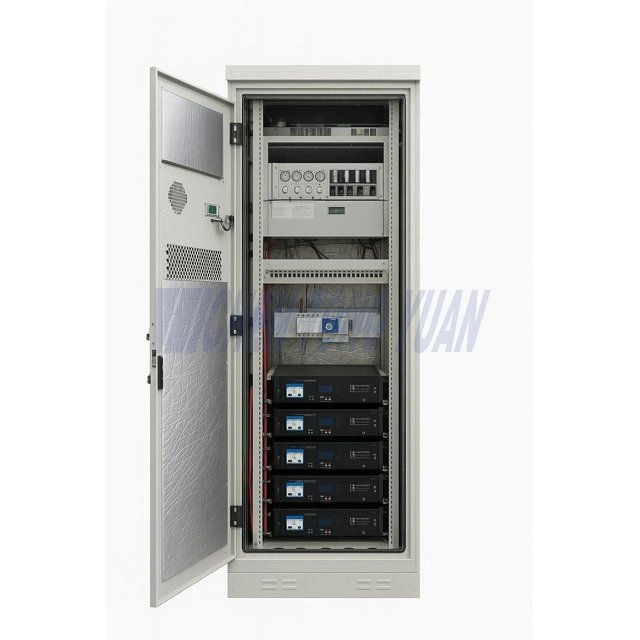

Ένα εξωτερικό ντουλάπι ισχύος είναι ένα ειδικά σχεδιασμένο περίβλημα που έχει σχεδιαστεί για να ενσωματώνει συστήματα τροφοδοσίας ενώ προστατεύει ευαίσθητα ηλεκτρικά εξαρτήματα από περιβαλλοντικούς κινδύνους.

 Βασικά χαρακτηριστικά σχεδιασμού:



• Κατασκευή από χάλυβα βαρέως τύπου, ανοξείδωτο χάλυβα ή αλουμίνιο

• Επεξεργασία επιφάνειας ανθεκτική στη διάβρωση (επικάλυψη σε σκόνη ή γαλβανισμός)

• Υψηλή προστασία εισόδου (IP55, IP65 ή υψηλότερη)

• Σφράγιση πολλαπλών στρώσεων για αντοχή στη σκόνη και το νερό

• Ενισχυμένη κατασκευή για φορτίο ανέμου και εξωτερικούς κραδασμούς



Αυτά τα χαρακτηριστικά επιτρέπουν τη μακροχρόνια λειτουργία σε εξωτερικούς χώρους με ελάχιστη συντήρηση.

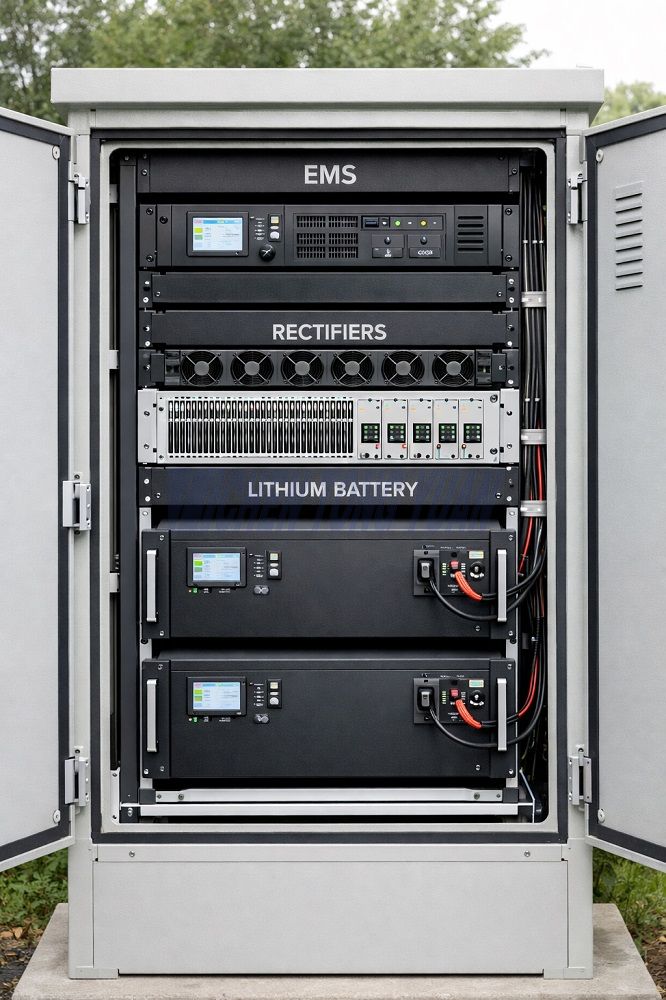

Κύρια εξαρτήματα μέσα σε ένα υπαίθριο ντουλάπι ισχύος

Αν και οι διαμορφώσεις διαφέρουν ανάλογα με την εφαρμογή, ένας τυπικός πίνακας τροφοδοσίας εξωτερικού χώρου περιλαμβάνει:



Σύστημα Διανομής Ισχύος (Μονάδες Διανομής Ισχύος)

Το PDU διαχειρίζεται τη ροή ηλεκτρικής ισχύος σε διάφορα φορτία με ενσωματωμένους διακόπτες κυκλώματος και μηχανισμούς προστασίας



Ανορθωτές και μετατροπείς

Οι ανορθωτές μετατρέπουν το εναλλασσόμενο ρεύμα σε συνεχές ρεύμα για συστήματα τηλεπικοινωνιών και μπαταριών, ενώ οι μετατροπείς μετατρέπουν το συνεχές ρεύμα σε εναλλασσόμενο ρεύμα για βιομηχανικά φορτία.



Μπαταρίες αποθήκευσης ενέργειας

Συχνά μπαταρίες ιόντων λιθίου ή μολύβδου οξέος για εφεδρικά ή ανανεώσιμα συστήματα ενέργειας.



Σύστημα ψύξης

Όπως κλιματιστικά ντουλάπι, εναλλάκτες θερμότητας ή ανεμιστήρες για τη διατήρηση της σωστής θερμοκρασίας.



Οι μονάδες παρακολούθησης και ελέγχου, το ονομάζουν επίσης EMS, EMU ή FSU

Η έξυπνη παρακολούθηση επιτρέπει την παρακολούθηση σε πραγματικό χρόνο για: Τάση και ρεύμα, Κατάσταση μπαταρίας, Εσωτερική θερμοκρασία και υγρασία, ειδοποιήσεις συναγερμού. Η απομακρυσμένη διαχείριση βελτιώνει τη λειτουργική απόδοση.



Προστασία Ασφαλείας

Διακόπτες κυκλώματος, προστασία από υπερτάσεις, συστήματα γείωσης και μέτρα πρόληψης πυρκαγιάς.

EMS vs EMU vs FSU

Στον τομέα των συστημάτων αποθήκευσης ενέργειας, τα ερμάρια τηλεπικοινωνιών και οι λύσεις βιομηχανικής ενέργειας, το EMS, η ΟΝΕ και η FSU σχετίζονται αλλά ΟΧΙ το ίδιο πράγμα. Εξυπηρετούν διαφορετικούς ρόλους ελέγχου και διαχείρισης.



Το EMS (Energy Management System) είναι το σύστημα ελέγχου ανώτατου επιπέδου.

Είναι μια πλατφόρμα λογισμικού + υλικού που:

◇ Παρακολουθεί την παραγωγή ενέργειας (ηλιακή, δίκτυο, ντίζελ κ.λπ.)

◇ Ελέγχει τη φόρτιση και την αποφόρτιση της μπαταρίας

◇ Βελτιστοποιεί τη χρήση ενέργειας

◇ Διαχειρίζεται τον προγραμματισμό φόρτωσης

◇ Μειώνει το ενεργειακό κόστος και βελτιώνει την απόδοση



Το EMU (Energy Management Unit) είναι συνήθως ένας ελεγκτής υλικού (τοπική συσκευή).

△ Συλλέγει δεδομένα από μπαταρίες, μετατροπείς, μετρητές, αισθητήρες

△ Εκτελεί τοπικά εντολές EMS

△ Επικοινωνεί με λογισμικό EMS



FSU (Μονάδα επιτήρησης πεδίου (ή μονάδα εξυπηρέτησης πεδίου στις τηλεπικοινωνίες), που χρησιμοποιείται κυρίως σε συστήματα τηλεπικοινωνιών και υπαίθριων ντουλαπιών.

◎ Παρακολουθεί το περιβάλλον του ντουλαπιού (θερμοκρασία, υγρασία, καπνός, κατάσταση πόρτας)

◎ Παρακολουθεί τον εξοπλισμό ισχύος (ανορθωτές, μπαταρίες, μονάδες AC)

◎ Στέλνει συναγερμούς στην πλατφόρμα απομακρυσμένης παρακολούθησης

Γρήγορη σύγκριση:

Ορος	Ονοματεπώνυμο	Κύρια Λειτουργία	Τυπική χρήση
EMS	Σύστημα Διαχείρισης Ενέργειας	Βελτιστοποίηση ενέργειας σε επίπεδο συστήματος	ESS, μικροδίκτυο
ΕΙΔΟΣ ΣΤΡΟΥΘΟΚΑΜΗΛΟΥ	Μονάδα Διαχείρισης Ενέργειας	Υλικό τοπικού ελέγχου	Ντουλάπια ESS
FSU	Μονάδα Επιτόπιας Εποπτείας	Παρακολούθηση & συναγερμοί	ντουλάπια τηλεπικοινωνιών

Τι είναι το σύστημα παρακολούθησης περιβάλλοντος στον κλάδο των τηλεπικοινωνιών;

Στον κλάδο των τηλεπικοινωνιών, ένα Σύστημα Παρακολούθησης Περιβάλλοντος (συχνά ονομάζεται EMS ή μερικές φορές μέρος λύσεων FSU) είναι ένα σύστημα που χρησιμοποιείται για την παρακολούθηση, τη συλλογή και τη διαχείριση δεδομένων κατάστασης περιβάλλοντος και εξοπλισμού εντός τηλεπικοινωνιακών τοποθεσιών όπως:



♂ Καμπίνες τηλεπικοινωνιών εξωτερικού χώρου

♂ Καταφύγια σταθμών βάσης

♂ Αίθουσες δεδομένων

♂ Δωμάτια παροχής ρεύματος



Ο κύριος στόχος του είναι να εξασφαλίσει σταθερή λειτουργία, να αποτρέψει βλάβες και να επιτρέψει την απομακρυσμένη συντήρηση.



Τι κάνει ένα σύστημα παρακολούθησης περιβάλλοντος;

Ένα EMS παρακολουθεί συνεχώς:

Περιβαλλοντικές Συνθήκες

※ Θερμοκρασία

※ Υγρασία

※ Ανίχνευση καπνού / πυρκαγιάς

※ Διαρροή νερού

※ Κατάσταση κλιματιστικού

Φυσική Ασφάλεια

⊙ Κατάσταση ανοίγματος/κλεισίματος πόρτας

⊙ Συναγερμοί κραδασμών ή εισβολής



Κατάσταση ισχύος & εξοπλισμού

☆ Είσοδος εναλλασσόμενου ρεύματος

☆ Ανορθωτές

☆ Μπαταρίες (τάση, ρεύμα)

☆ UPS ή μονάδες διανομής ισχύος



Πώς λειτουργεί



◇ Οι αισθητήρες συλλέγουν δεδομένα περιβάλλοντος και ισχύος

◇ Ο ελεγκτής EMS (ή FSU) επεξεργάζεται τα δεδομένα

◇ Οι πληροφορίες αποστέλλονται σε μια πλατφόρμα απομακρυσμένης παρακολούθησης

◇ Σε περίπτωση μη φυσιολογικών συνθηκών ενεργοποιούνται συναγερμοί



Οι χειριστές μπορούν να παρακολουθούν χιλιάδες τηλεπικοινωνιακούς ιστότοπους εξ αποστάσεως.

Γιατί το EMS είναι σημαντικό στις τηλεπικοινωνίες;



✔ Αποτρέπει την υπερθέρμανση του εξοπλισμού

✔ Μειώνει το χρόνο διακοπής λειτουργίας

✔ Ενεργοποιεί μη επανδρωμένους σταθμούς βάσης

✔ Μειώνει το κόστος συντήρησης

✔ Βελτιώνει την αξιοπιστία του δικτύου



Τυπικά εξαρτήματα ΓΙΑ EMS



♀ Αισθητήρες περιβάλλοντος (θερμοκρασία, υγρασία, καπνός, διαρροή νερού)

♀ Μονάδες παρακολούθησης ισχύος

♀ Ελεγκτής (κεντρικός υπολογιστής FSU ή EMS)

♀ Μονάδα επικοινωνίας (Ethernet, RS485, 4G/5G)

♀ Πλατφόρμα λογισμικού παρακολούθησης



EMS εναντίον FSU (Τηλεπικοινωνιακό πεδίο)



Σε πολλά έργα τηλεπικοινωνιών:

FSU = ελεγκτής παρακολούθησης υλικού

EMS = πλήρες σύστημα παρακολούθησης (υλισμικό + λογισμικό + πλατφόρμα)

Έτσι το EMS είναι η όλη λύση, ενώ το FSU είναι συνήθως η βασική συσκευή μέσα στο ντουλάπι.

Ένα Σύστημα Παρακολούθησης Περιβάλλοντος στον κλάδο των τηλεπικοινωνιών είναι μια λύση απομακρυσμένης παρακολούθησης που παρακολουθεί τις περιβαλλοντικές συνθήκες, τον εξοπλισμό ισχύος και την κατάσταση ασφάλειας των τοποθεσιών τηλεπικοινωνιών για να διασφαλίσει την ασφαλή, σταθερή και αποτελεσματική λειτουργία του δικτύου

Λύσεις θερμικής διαχείρισης για ντουλάπια ισχύος εξωτερικού χώρου



Η θερμότητα είναι ένας σημαντικός παράγοντας που επηρεάζει τη διάρκεια ζωής του ηλεκτρικού εξοπλισμού. Οι κοινές λύσεις ψύξης περιλαμβάνουν:



Κλιματιστικά Ντουλάπας

Χρησιμοποιείται σε περιβάλλοντα υψηλής θερμότητας ή ευαίσθητα ηλεκτρονικά, εξασφαλίζοντας ακριβή έλεγχο θερμοκρασίας.



Εναλλάκτες θερμότητας αέρα-αέρα

Αποτρέψτε τη σκόνη και την υγρασία μεταφέροντας τη θερμότητα αποτελεσματικά.



Ανεμιστήρες εξαερισμού με φίλτρα

Κατάλληλο για μέτρια κλίματα και χαμηλά θερμικά φορτία.

Η επιλογή του σωστού συστήματος ψύξης εξαρτάται από τις κλιματικές συνθήκες, την απαγωγή θερμότητας και την ευαισθησία του εξοπλισμού.

Πρότυπα προστασίας και χαρακτηριστικά ασφαλείας



• Υψηλής ποιότητας ηλεκτρικά ντουλάπια εξωτερικού χώρου συμμορφώνονται με τα διεθνή πρότυπα:

• IP55 / IP65 Προστασία από τη σκόνη και το νερό

• Αντιδιαβρωτικά επιχρίσματα για παράκτιες και βιομηχανικές περιοχές

• Συστήματα γείωσης για ηλεκτρική ασφάλεια

• Συσκευές προστασίας από υπερτάσεις (SPD) από κεραυνούς και αιχμές τάσης

• Πυρίμαχα υλικά και προαιρετικά συστήματα πυρόσβεσης

Κοινές Εφαρμογές Εξωτερικών Ηλεκτρικών Καταψυκτών



Τα ηλεκτρικά ντουλάπια εξωτερικού χώρου χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες:



Τηλεπικοινωνίες



• Σταθμοί βάσης

• Τοποθεσίες δικτύου 5G

• Υπαίθρια ντουλάπια τηλεπικοινωνιών και καταφύγια



Παρέχουν σταθερή ισχύ και εφεδρική ενέργεια για να διατηρούν τα συστήματα επικοινωνίας σε λειτουργία 24/7.



Συστήματα αποθήκευσης ενέργειας (ESS)



• Σταθμοί ηλιακής ενέργειας

• Έργα αιολικής ενέργειας

• Δοχεία αποθήκευσης ενέργειας μπαταριών



Διαχειρίζονται αποτελεσματικά τη μετατροπή, την αποθήκευση και τη διανομή ενέργειας.



Βιομηχανική και Έξυπνη Υποδομή Πόλης



• Συστήματα ελέγχου της κυκλοφορίας

• Συστήματα επιτήρησης

• Σταθμοί φόρτισης EV



Υποστηρίζουν κρίσιμο εξοπλισμό εξωτερικού χώρου με αξιόπιστη παροχή ρεύματος.

Βασικά πλεονεκτήματα της χρήσης ηλεκτρικών ντουλαπιών εξωτερικού χώρου

1. Ισχυρή Προστασία του Περιβάλλοντος

Με στεγανοποίηση με βαθμολογία IP και ανθεκτικά στη διάβρωση υλικά, τα ντουλάπια ρεύματος εξωτερικού χώρου προστατεύουν τον εξοπλισμό από ακραίες καιρικές συνθήκες.



2. Υψηλή αξιοπιστία

Σχεδιασμένο για συνεχή λειτουργία με ενσωματωμένα συστήματα ψύξης και ασφάλειας.



3. Βελτιστοποίηση χώρου

Η συμπαγής δομή ενσωματώνει πολλαπλά εξαρτήματα ισχύος σε ένα περίβλημα.



4. Εύκολη Συντήρηση

Οι μπροστινές και πίσω πόρτες πρόσβασης, ο αρθρωτός σχεδιασμός και η απομακρυσμένη παρακολούθηση μειώνουν τον χρόνο και το κόστος συντήρησης.



5. Προσαρμόσιμος σχεδιασμός

Μπορεί να προσαρμοστεί σε μέγεθος, μέθοδο ψύξης, εσωτερική διάταξη και χωρητικότητα ισχύος σύμφωνα με τις ανάγκες του έργου.

Πώς να επιλέξετε το σωστό ηλεκτρικό ντουλάπι εξωτερικού χώρου



Όταν επιλέγετε ένα ντουλάπι ηλεκτρικού ρεύματος εξωτερικού χώρου, λάβετε υπόψη τους ακόλουθους παράγοντες:

• Περιβάλλον εγκατάστασης (θερμοκρασία, υγρασία, παράκτιες περιοχές, έρημος κ.λπ.)

• Απαιτήσεις ισχύος και τάσης

• Ψυκτικό διάλυμα (κλιματιστικό, εναλλάκτης θερμότητας, φυσικός αερισμός)

• Επίπεδο προστασίας (IP55, IP65, κ.λπ.)

• Υλικό (γαλβανισμένος χάλυβας, ανοξείδωτος χάλυβας, αλουμίνιο)



Η συνεργασία με έναν έμπειρο κατασκευαστή συμβάλλει στη διασφάλιση μακροπρόθεσμης αξιοπιστίας και απόδοσης.

Σύναψη



Ένας υπαίθριος θάλαμος ηλεκτρικής ενέργειας είναι μια κρίσιμη λύση υποδομής για την ασφαλή διαχείριση συστημάτων ισχύος σε εξωτερικούς χώρους. Από τα δίκτυα τηλεπικοινωνιών έως τα έργα αποθήκευσης ενέργειας, αυτά τα ερμάρια προστατεύουν τον εξοπλισμό, εξασφαλίζουν συνεχή παροχή ρεύματος και βελτιώνουν την απόδοση του συστήματος.



Καθώς η ζήτηση για αξιόπιστες λύσεις ενέργειας σε εξωτερικούς χώρους αυξάνεται με την ανάπτυξη 5G και ανανεώσιμων πηγών ενέργειας, τα υψηλής ποιότητας ηλεκτρικά ντουλάπια εξωτερικού χώρου θα συνεχίσουν να διαδραματίζουν βασικό ρόλο στη σύγχρονη υποδομή.

FAQ

Σε τι χρησιμεύει ένα ντουλάπι ρεύματος εξωτερικού χώρου;



Ένας εξωτερικός θάλαμος ισχύος χρησιμοποιείται για τη στέγαση και προστασία του εξοπλισμού διανομής ενέργειας, των μπαταριών, των ανορθωτών και των συστημάτων ελέγχου σε εξωτερικούς χώρους. Εφαρμόζεται συνήθως σε σταθμούς βάσης τηλεπικοινωνιών, συστήματα αποθήκευσης ενέργειας, έργα ανανεώσιμων πηγών ενέργειας και βιομηχανικές υποδομές.





Από τι υλικά είναι κατασκευασμένα τα ντουλάπια ηλεκτρικού εξωτερικού χώρου;



Τα ντουλάπια ισχύος εξωτερικού χώρου είναι συνήθως κατασκευασμένα από γαλβανισμένο χάλυβα, ανοξείδωτο χάλυβα ή κράμα αλουμινίου. Αυτά τα υλικά προσφέρουν υψηλή αντοχή, αντοχή στη διάβρωση και μακροχρόνια αντοχή σε σκληρές εξωτερικές συνθήκες.





Ποια βαθμολογία IP συνιστάται για ηλεκτρικά ντουλάπια εξωτερικού χώρου;



Τα περισσότερα ηλεκτρικά ντουλάπια εξωτερικού χώρου χρησιμοποιούν επίπεδα προστασίας IP55 ή IP65.

Το IP55 προστατεύει από τη σκόνη και τους πίδακες νερού

Το IP65 παρέχει υψηλότερη προστασία από τη σκόνη και τη δυνατή βροχή

Η επιλογή εξαρτάται από τις περιβαλλοντικές συνθήκες.





Πώς ελέγχεται η θερμοκρασία μέσα σε ένα εξωτερικό ντουλάπι ρεύματος;



Η θερμοκρασία ελέγχεται με χρήση: κλιματιστικών ντουλαπιών, εναλλάκτες θερμότητας αέρα-αέρα,

Ανεμιστήρες εξαερισμού με φίλτρα



Για εξοπλισμό υψηλής θερμότητας ή ευαίσθητο, τα κλιματιστικά είναι η πιο αποτελεσματική λύση.



Μπορούν να προσαρμοστούν τα ηλεκτρικά ντουλάπια εξωτερικού χώρου;



Ναί. Τα ντουλάπια ρεύματος εξωτερικού χώρου μπορούν να προσαρμοστούν σε μέγεθος, εσωτερική διάταξη, σύστημα ψύξης, υλικό, επίπεδο προστασίας και χωρητικότητα ισχύος με βάση συγκεκριμένες απαιτήσεις του έργου.





Ποιες βιομηχανίες χρησιμοποιούν συνήθως ντουλάπια ρεύματος εξωτερικού χώρου;



Τα ντουλάπια ενέργειας εξωτερικού χώρου χρησιμοποιούνται ευρέως σε: Τηλεπικοινωνίες (δίκτυα 4G/5G), Συστήματα αποθήκευσης ενέργειας (BESS), ηλιακούς και αιολικούς σταθμούς, υποδομές έξυπνων πόλεων, βιομηχανικούς αυτοματισμούς





Πόσο διαρκούν συνήθως τα ηλεκτρικά ντουλάπια εξωτερικού χώρου;



Με κατάλληλα υλικά, επιστρώσεις και συστήματα ψύξης, τα υψηλής ποιότητας ηλεκτρικά ντουλάπια εξωτερικού χώρου μπορούν να λειτουργήσουν αξιόπιστα για 10-20 χρόνια, ακόμη και σε σκληρά περιβάλλοντα.
