Garantir des performances de refroidissement optimales dans les systèmes de climatisation dépend d’une charge correcte du réfrigérant et d’une tuyauterie sans fuite. En tant qu'expert du secteur, ce guide étape par étape vous guidera dans la vérification de la capacité du système, la détection et la réparation des fuites, la réalisation d'une évacuation appropriée et le remplissage précis du réfrigérant dans un format professionnel et convivial pour Google.
Introduction
Étape 1 : Vérifier la capacité de refroidissement par rapport à la charge
Étape 2 : Préparez-vous à la détection des fuites
Étape 3 : Test de pression à l’azote
Étape 4 : Localiser et réparer les fuites
Étape 5 : Évacuer l’air et l’humidité
Étape 6 : Charger avec précision le réfrigérant
Meilleures pratiques et conseils de sécurité
Conclusion
Foire aux questions (FAQ)
Une charge adéquate en réfrigérant est essentielle au fonctionnement efficace et à la longévité des systèmes de climatisation. Même chargé en usine, les pertes sur site dues à des fuites ou à une évacuation inappropriée peuvent dégrader les performances. Cet article fournit un flux de travail clair et professionnel pour diagnostiquer les inefficacités de refroidissement et effectuer un remplissage précis du réfrigérant, garantissant ainsi une efficacité maximale du système.
Confirmez la capacité de refroidissement nominale de l'unité (BTU/h ou kW).
Comparez avec les exigences de charge réelles de l'espace conditionné.
Si la capacité de réfrigération correspond à la charge mais que les performances restent médiocres, une enquête plus approfondie est nécessaire.

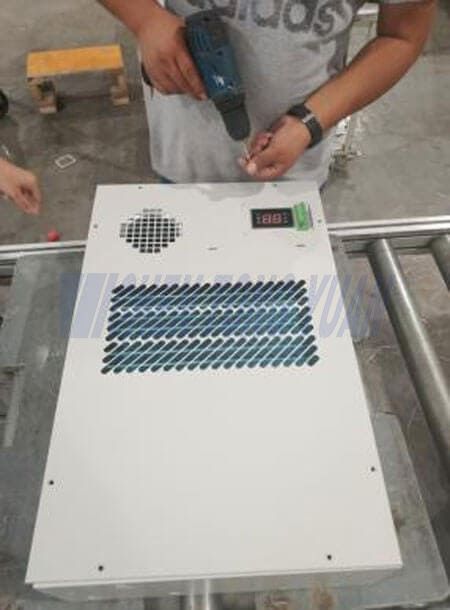

Tournevis cruciforme, solution de détection de fuite en mousse, lunettes de sécurité et gants.

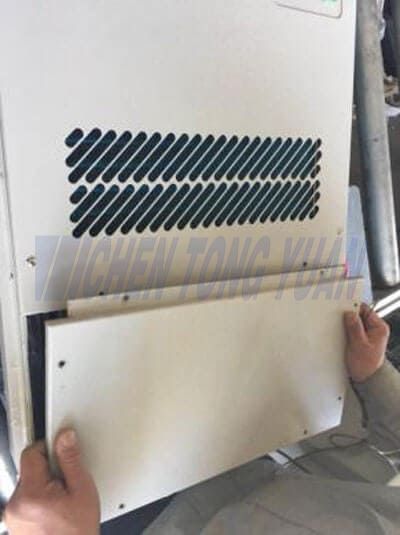

Retirez le panneau de climatisation pour exposer les conduites de liquide et d'aspiration.

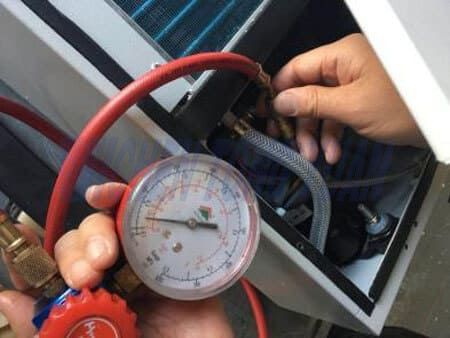

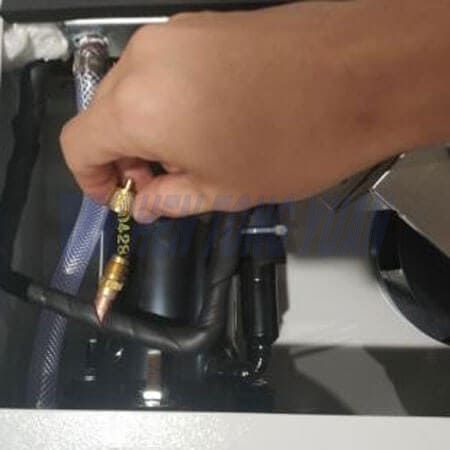

Connectez-le au port de service (à capuchon jaune).
Pressuriser le système à 2,0-2,5 MPa.

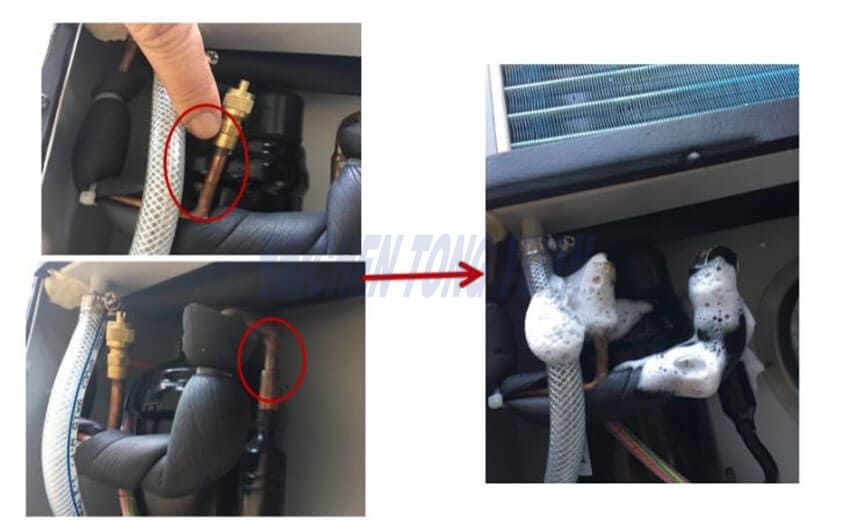

Appliquer de la mousse sur les soudures et les joints ; surveillez les bulles pour identifier les fuites.
Signalez clairement toutes les zones où des bulles apparaissent.
Libérez tout l’azote avant le soudage.
Utilisez une technique de brasage ou de soudure appropriée.
Répétez la pressurisation d'azote et l'inspection de la mousse jusqu'à ce qu'aucune bulle ne soit observée.

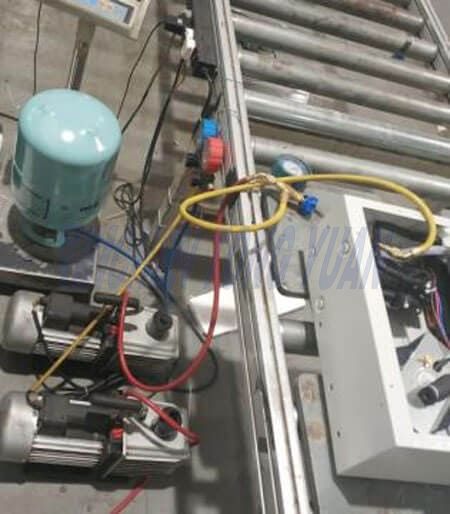

Fixez fermement le tuyau d'aspiration au port de service jaune (côté basse pression) du climatiseur. Assurez-vous que toutes les connexions sont sécurisées et sans fuite.
Allumez la pompe à vide et laissez-la fonctionner en continu jusqu'à ce que la jauge indique un vide profond (inférieur à -0,1 MPa ou 500 microns). Assurez-vous qu'aucune vapeur ou brouillard n'est visible de l'échappement de la pompe - cela indique que l'air et l'humidité ont été complètement éliminés.

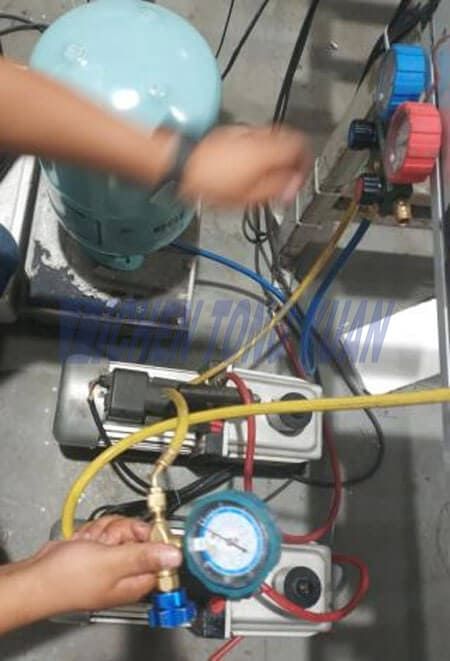

Une fois le vide stable, fermez les vannes du collecteur pour isoler le système avant d'éteindre et de déconnecter la pompe.
✅ Astuce : Un vide complet est crucial pour prévenir les dommages liés à l'humidité et garantir des performances de refroidissement efficaces et durables.

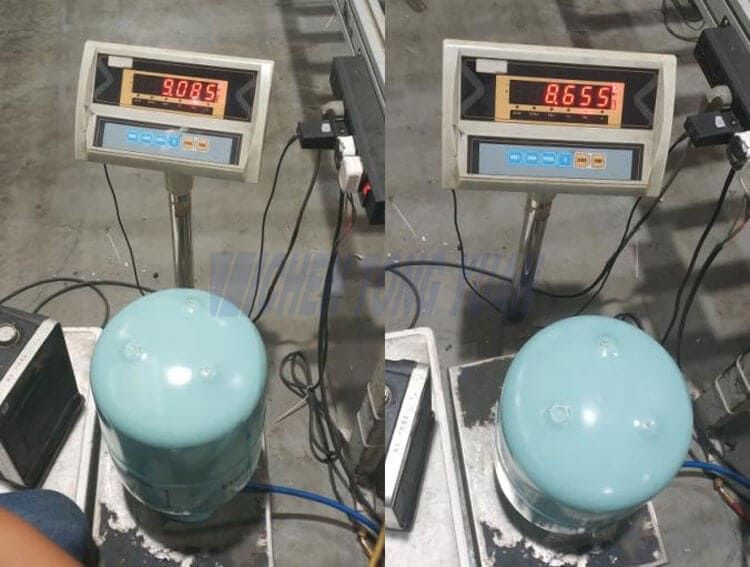

Utilisez le réfrigérant R-134a et placez le cylindre sur une balance électronique de précision. Assurez-vous qu'au moins 400 g de réfrigérant sont disponibles avant de charger.
Fixez le tuyau de charge au réservoir de réfrigérant et connectez-le au port de service jaune du système de climatisation. Ouvrez la vanne de jauge du collecteur pour commencer le processus de charge.
Introduisez lentement le réfrigérant dans le système. Surveillez attentivement la balance électronique et le manomètre pour contrôler le débit. Arrêtez le processus de remplissage une fois que la balance indique exactement 400 g de transfert.

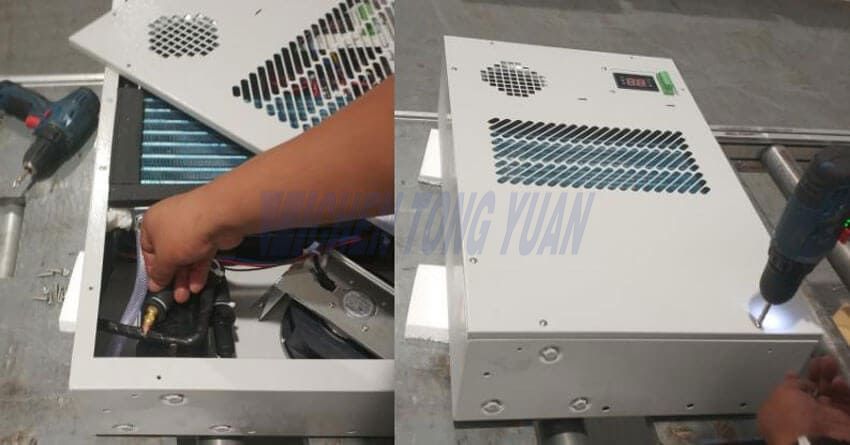

Une fois le chargement terminé, fermez la vanne de jauge du collecteur, fermez la bouteille de réfrigérant et débranchez tous les tuyaux. Réinstallez le panneau de climatisation et inspectez toute fuite ou anomalie.
✅ Astuce : chargez toujours en fonction du poids, et non uniquement de la pression, pour garantir des niveaux de réfrigérant précis et des performances optimales du système.
Utilisez un équipement certifié : utilisez toujours des tuyaux testés contre les fuites et des jauges étalonnées.
Respectez les réglementations environnementales : capturez ou récupérez tout réfrigérant ventilé conformément aux codes locaux.
Protéger contre l'humidité : une évacuation complète empêche la corrosion interne et les pertes d'efficacité.
Vérifiez les performances : après la charge, mesurez le sous-refroidissement et la surchauffe pour confirmer la charge correcte du réfrigérant.
Une charge précise de réfrigérant et une détection méticuleuse des fuites sont à la base d'un système de climatisation fiable et économe en énergie. En suivant ces étapes expertes, de la vérification de la charge à l'évacuation et à la charge, vous optimiserez les performances et prolongerez la durée de vie de l'équipement.
Q1 : Pourquoi une évacuation est-elle nécessaire avant de charger ?
L'évacuation élimine l'air et l'humidité qui entravent le flux du réfrigérant, préviennent la corrosion et garantissent une charge précise.
Q2 : Puis-je utiliser de l’oxygène au lieu de l’azote pour les tests de fuite ?
Non, l’oxygène favorise la combustion et présente un risque pour la sécurité. Seul l’azote sec est recommandé pour les tests de pression.
Q3 : À quelle fréquence dois-je inspecter les conduites de réfrigérant ?
Effectuez une vérification approfondie des fuites chaque année ou chaque fois que les performances se dégradent considérablement.
Q4 : Quel est le risque de surcharge ?
Une surcharge peut augmenter la pression de refoulement, réduire la capacité de refroidissement et stresser les composants du compresseur.
