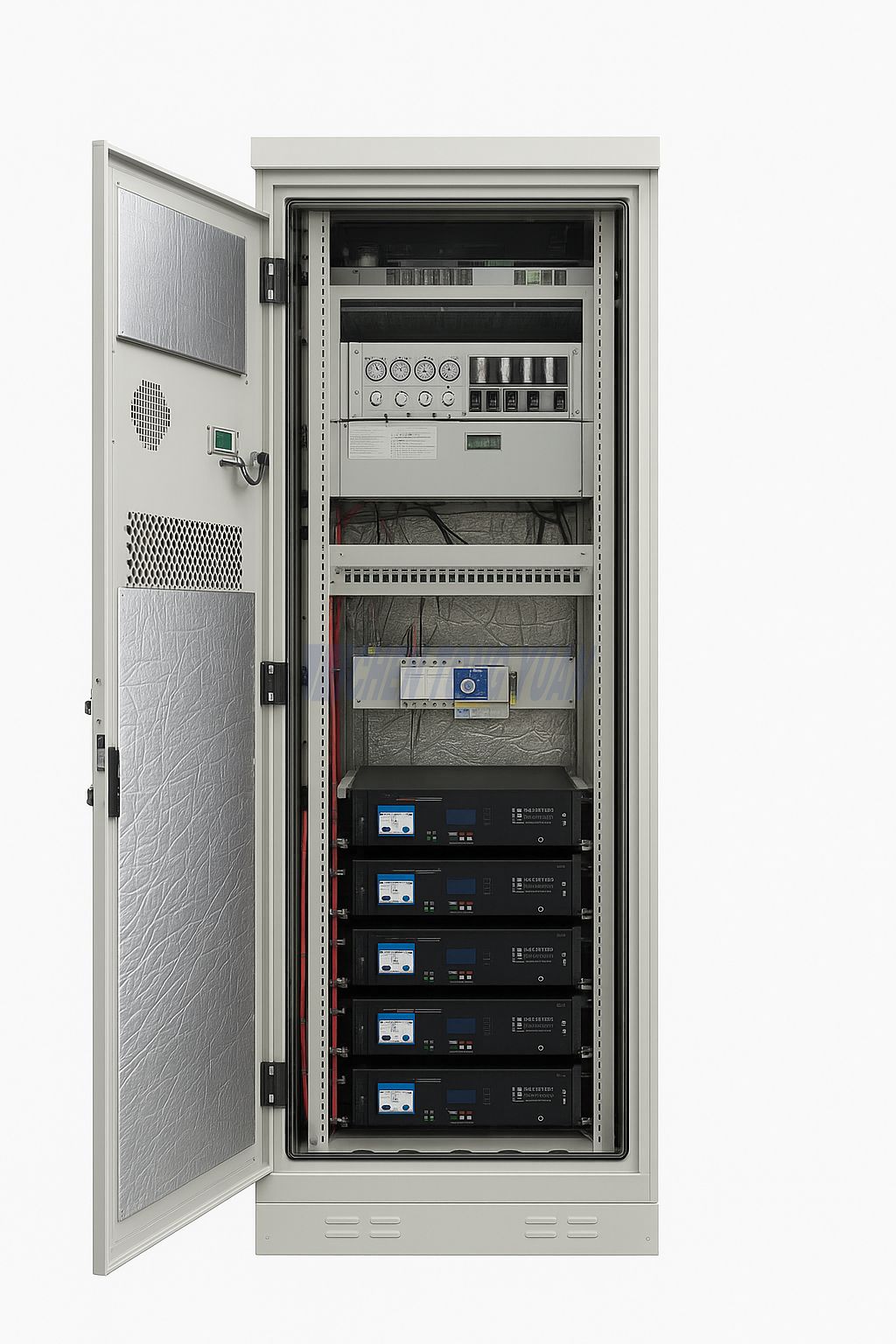

सतत संचालन और स्मार्ट ऊर्जा प्रबंधन के लिए कुशल हाइब्रिड पावर कैबिनेट

DIMENSIONS

अनुशंसित HxWxD मिमी में = 2100x750x750 19'इंच आंतरिक चौड़ाई

वज़न

लगभग 110 किग्रा

स्थापना मोड

ज़मीन/छत

केबलिंग मोड

कैबिनेट के नीचे 2 प्रविष्टियाँ FL21 केबल ग्रंथि

रखरखाव मोड

सामने

सुरक्षा मानक

आईईसी60950

सुरक्षा स्तर

आईपी55

शोर स्तर

≤ 65dBA @1.5m

फ़्रेम सामग्री

कलई चढ़ा इस्पात

त्वचा सामग्री

थर्मल इन्सुलेशन के साथ एकल परत

रँगना

पाउडर कोट पेंट RAL 7035 ग्रे

बैटरी स्थान

4 स्ट्रिंग की बैटरी जगह

ऑपरेटिंग तापमान सीमा

-40 से +60 तक

बोल्ट

कैबिनेट को न्यूनतम 4 बोल्ट के साथ मौजूदा कंक्रीट नींव पर बोल्ट द्वारा तय किया जाना चाहिए (बोल्ट प्रदान किए जाने चाहिए)

दरवाजा

हवा के मौसम में दरवाज़े को काटने से रोकने के लिए दरवाज़े को नीचे एक स्टॉपर से लगा देना चाहिए

बाहरी ताला

शेकल स्मार्ट लॉक के आयाम (11 मिमी व्यास) के साथ बाहरी लॉक के लिए बाहरी रिंग

रेक्टिफायर मॉडल क्षमता

3000W या 4000W न्यूनतम 96% दक्षता (3000W को प्राथमिकता)

हाइब्रिड नियंत्रक

रेक्टिफायर कंट्रोलर को शामिल किया जाना या उसका हिस्सा होना

हाइब्रिड मोड

CDC

दूरस्थ निगरानी समाधान

XXXRMS समाधान को बिजली संबंधी सभी जानकारी प्रदान करने के लिए रेक्टिफायर सिस्टम खुला होना चाहिए

सिस्टम विशिष्टता

1- कैबिनेट को किसी औक्स कार्ड की आवश्यकता के बिना या किसी अन्य कैबिनेट मॉड्यूल (एटीएस या एमडीबी) पर निर्भर हुए बिना डीजी टर्न को चालू और बंद करना चाहिए।

2- सिस्टम को प्राथमिक आधार ए-ग्रिड, बी-बैटरी 3-डीजी पर बिजली प्रदान करनी चाहिए।

3- सिस्टम रेक्टिफायर और बैटरी दोनों पर किसी भी तीसरे पक्ष आरएमएस के साथ पूरी तरह से एकीकृत होने के लिए खुला होना चाहिए।

4- ग्रिड उपलब्ध होने की स्थिति में या जब बैटरी की क्षमता सीमा तक पहुंच जाती है और डीजी किसी भी कारण से शुरू नहीं होता है तो सिस्टम को इनवर्टर पावर में कटौती करने में सक्षम होना चाहिए।

5- सिस्टम को एसी इनपुट स्रोत के आधार पर गतिशील बैटरी चार्जिंग करंट का समर्थन करना चाहिए, उदाहरण के लिए ग्रिड पर यह डीजी से अधिक हो सकता है।

6- सिस्टम में ग्रिड या जनरेटर पावर स्रोत से बिजली की खपत को सीमित करने की क्षमता होनी चाहिए।

7- कैबिनेट और अन्य उपकरण (जनरेटर, ईंधन टैंक, एटीएस, एमडीबी, आदि) के बीच तार कनेक्शन द्वारा कनेक्शन होना।

8- डीजी चालू होने पर सिस्टम में बैटरी चार्जिंग करंट को गतिशील रूप से बदलने की क्षमता होनी चाहिए और चार्जिंग के समय को कम करने के लिए डीजी क्षमता के 80% तक डीजी से अधिक से अधिक बिजली का उपयोग करना चाहिए।

9- सिस्टम को किसी भी कैबिनेट ऑक्स कार्ड को पावर देने के लिए किसी बाहरी डीसी वोल्टेज से नहीं जोड़ा जाना चाहिए और कैबिनेट को किसी भी ऑक्स कार्ड को पावर देने के लिए आत्मनिर्भर होना चाहिए जो समाधान का हिस्सा है।

10- रेक्टिफायर कंट्रोलर को पीसी के साथ ईटीएच कनेक्शन पर एसडब्ल्यू एप्लिकेशन या वेब पोर्टल के माध्यम से एक्सेस किया जाना चाहिए और परिवर्तन और कॉन्फ़िगरेशन में सक्षम होना चाहिए।

11- सिस्टम को रेक्टिफायर और हाइब्रिड सिस्टम की सभी गतिविधियों को लॉग करना चाहिए और कम से कम 1 महीने तक संग्रहीत करना चाहिए और लॉग को पढ़ने योग्य प्रारूप में निकालने में सक्षम होना चाहिए।

12- चार्जिंग वर्तमान दर (सी) को चार्जिंग मोड के दौरान निर्धारित मूल्यों और अवधियों के साथ परिवर्तनीय होना चाहिए (निर्धारित अवधि के साथ चार्जिंग मूल्य शुरू करें और अवधि के साथ स्थिर चार्जिंग मूल्य)।

ठंडा करने का प्रकार

डीसी

ठंडा करने की क्षमता

2000 वॉट

काम की परिस्थिति

कैबिनेट का दरवाजा खुला होने पर ऑटो स्विच ऑफ हो जाता है

निष्क्रिय शीतलन

हेक्स डीसी फैन 120W/K (वैकल्पिक)

इनपुट आवृत्ति

45 हर्ट्ज - 65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज

इनपुट क्षमता

1 × 63ए/3पी एमसीबी

सर्ज प्रोटेक्शन डिवाइस

टाइप 2 सर्ज अरेस्टर डिस्चार्ज करंट 40kA 8/20us

आउटपुट वोल्टेज

43VDC से 58VDC

क्षमता

24kW, भारित क्षमता 24kW

बैटरी एमसीबी

4x125A

एलएलवीडी प्रोग्रामयोग्य

4x125ए, 4x63ए,

बीवीएलडी प्रोग्रामयोग्य

4x63ए, 2x32ए, 2x16ए

क्षमता

> 96%

ऊर्जा घटक

0.99

बैटरी केबलिंग

बैटरी केबल 35 मिमी से कम नहीं

इनपुट वोल्टेज

85VAC - 300VAC, रेटेड 220VAC

मैं/ओ

8 डिजिटल इनपुट (सभी डिजिटल आउटपुट के लिए प्रारंभिक स्थिति बंद होनी चाहिए (एनसी), 6 सूखे संपर्क।

एलार्म

लोड फ़्यूज़ अलार्म, डोर सेंसर, कम बैटरी वोल्टेज, उच्च बैटरी वोल्टेज, तापमान अलार्म, मेन डिटेक्ट अलार्म, स्मोक अलार्म, वॉटर अलार्म, सामान्य असामान्य कार्य (मैनुअल रन, शुरू करने में विफल, रुकने में विफल)।

भण्डारण क्षमता

1000 ऐतिहासिक रिकॉर्ड तक

संचार बंदरगाह

आरएस232, आरएस485, कैन ，एफई

नेटवर्किंग मोड

आईपी, एसएनएमपी जाल

हाइब्रिड

नियंत्रक को हाइब्रिड कार्यक्षमता प्रदान करनी चाहिए

शक्ति सीमा

सिस्टम में बिजली की खपत पर एक सीमा होनी चाहिए

धुआं सेंसर

सामिल होना

दरवाज़ा सेंसर

सामिल होना

जल सेंसर

सामिल होना

अलार्म बॉक्स

1- सभी बाहरी अलार्म और सिग्नल को जोड़ने के लिए एक यूनिट अलार्म बॉक्स

2- कैबिनेट अलार्म बॉक्स अलग-थलग होना चाहिए और दूरसंचार उपकरण से आने वाले किसी भी बाहरी वोल्टेज से प्रभावित नहीं होना चाहिए

साइकिल

6000 साइकिल

डीसी लोड एसी लोड

8 किलोवाट

मालिक के लिए 2kW

बैटरी बैकअप समय

4 घंटे

वर्तमान सीमक

इन्वर्टर आउटपुट को सीमित करने के लिए स्वचालित चेंजओवर और करंट लिमिटर (एसीसीएल) स्थापित किया जाएगा और (8 एम्पियर) पर सेट किया जाएगा।

बाय-पास मोड

इन्वर्टर में 2 इनपुट स्रोत (ए/सी, बाय-पास) और (डीसी, बैटरी से) होने चाहिए।

इन्वर्टर सुरक्षा

ओवरलोड सुरक्षा (अधिक लोड के मामले में इन्वर्टर बंद हो जाता है और निर्धारित समयावधि के बाद सेवा में वापस आ जाता है), रिवर्स वोल्टेज सुरक्षा (किसी भी रिवर्स सिग्नल से संरक्षित इन्वर्टर मकान मालिक लाइन से वापस आ सकता है)।

इन्वर्टर आउटपुट पोर्ट

न्यूनतम 2 आउटपुट पोर्ट स्मार्ट सीबी के माध्यम से दूर से नियंत्रित होते हैं

नहीं

नाम

विशिष्टता पैरामीटर

मात्रा

टिप्पणी

1

हाइब्रिड पावर कैबिनेट

एच*डब्ल्यू*डी=2300*800*800मिमी

1

DC2000 एयर कंडीशनर के साथ

2

विद्युत आपूर्ति प्रणाली

निगरानी और फ्रेम सम्मिलन से सुसज्जित

1

3

पर्यावरण निगरानी इकाई

लैन/4जी

1

एसएनएमपी

4

लिथियम बैटरी

51.2V/150Ah

4

5

रेक्टिफायर मॉड्यूल

3000W

8

96% दक्षता

6

पलटनेवाला

3 किलोवाट

2

7

एटीएस

मुख्य बिजली और डीजल जनरेटर के बीच स्विचिंग स्विच, स्विचिंग बिजली आपूर्ति से कनेक्ट होने पर डीजल जनरेटर ड्राई नोड स्वचालित रूप से शुरू और बंद हो जाता है

1

8

एसी और डीसी इनपुट और आउटपुट

प्राथमिक बिजली बंद, माध्यमिक बिजली बंद, बिजली संरक्षण, एसटीएस, आदि

1 सेट
