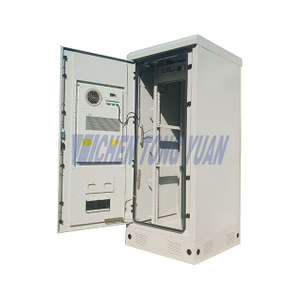

12 potenti vantaggi degli armadi di alimentazione ibridi continui ed efficienti per applicazioni di telecomunicazioni ed energia

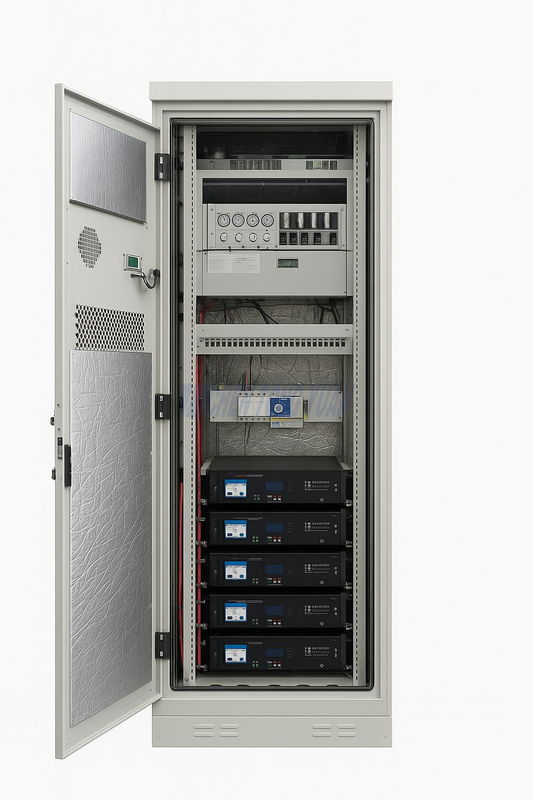

L'Hybrid Power Cabinet fornisce una soluzione energetica affidabile ed efficiente per le stazioni base di telecomunicazioni in aree remote o off-grid. Integrando l'alimentazione di rete, i generatori diesel e lo stoccaggio dell'energia, garantisce un funzionamento continuo con bassa manutenzione, elevata stabilità e costi energetici ridotti. Questo sistema ibrido intelligente offre commutazione di alimentazione continua, efficienza energetica e lunga durata, rendendolo ideale per le applicazioni industriali e di comunicazione.

◆Peso: circa 110 kg
◆Modalità di manutenzione: davanti
◆Standard di sicurezza: IEC60950
◆Livello di rumore:≤ 65dBA a 1,5 m
◆Materiale del telaio:acciaio zincato

◆ Dimensioni: AxLxP consigliate in mm = 2100x750x750 larghezza interna 19'pollici

Modello:
HPC2300800800
Marca:
Cytech
Tipo di armadio:
Telecomunicazioni
Classificazione IP/NEMA:
IP55
Opzione di installazione:
Supporto semi-incorporato
Capacità di raffreddamento:
3500 W/11945 BTU
Larghezza scaffale:
19 pollici
Profondità dello scaffale:
750 mm/30 pollici
Altezza rack (dimensione U):
36U

Disponibilità:



Inchiesta

Descrizione del prodotto

Descrizione del prodotto

1. Soluzione di cabinet per esterni per siti di telecomunicazioni ibridi Introduzione

Molte stazioni base remote devono affrontare un'alimentazione instabile e costi di installazione elevati. IL L'armadio elettrico ibrido combina alimentazione di rete, generatori diesel e accumulo di energia per fornire energia affidabile ed efficiente. Questo armadio energetico ibrido garantisce un funzionamento stabile, una manutenzione ridotta e una lunga durata, riducendo al contempo la dipendenza dalla rete e migliorando l'affidabilità dell'alimentazione.

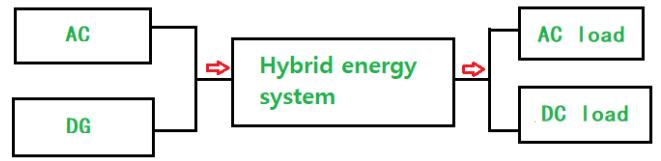

diagramma di funzionamento dell'armadio energetico ibrido

2. Composizione del sistema e principio di funzionamento per l'armadio elettrico per telecomunicazioni

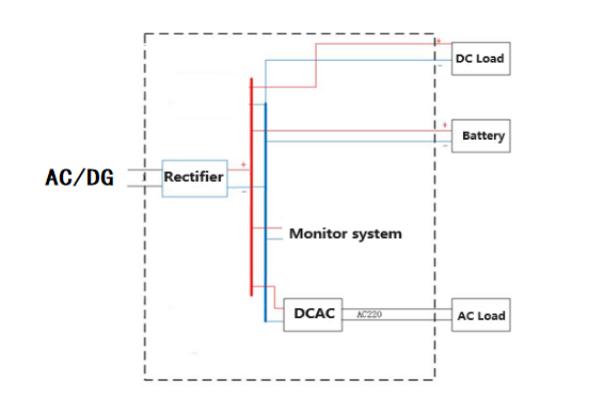

Questo sistema è costituito da moduli fotovoltaici, scatole combinatrici, moduli raddrizzatori, pacchi batterie al litio, inverter, armadi di potenza , armadi batterie, sistemi di armadi di distribuzione e unità di monitoraggio ambientale dinamico. Il sistema di armadio elettrico ibrido solare integra questi componenti per garantire una conversione e una gestione dell'energia stabili ed efficienti. Di seguito è mostrato il diagramma schematico della struttura del sistema di armadio elettrico.

composizione del sistema e principio di funzionamento del quadro elettrico ibrido

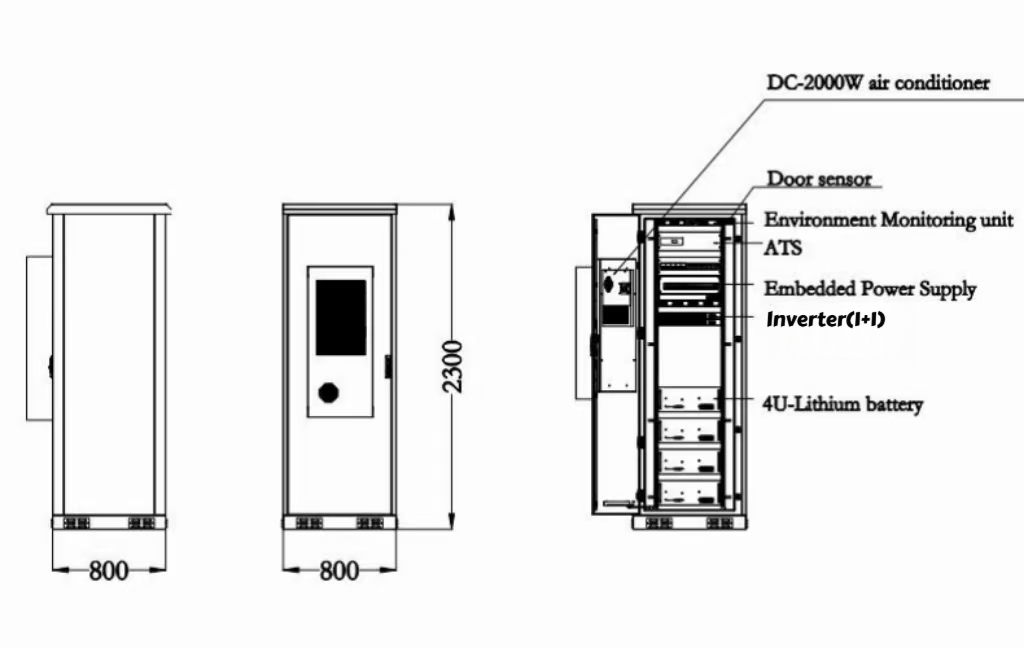

3. Disegno Introduzione dell'armadio da esterno con sistema di alimentazione solare e di rete

disegno introduzione dell'armadio di potenza ibrido

4. Parametro tecnico dell'armadio del sistema di alimentazione ibrido integrato

(1). Armadietto da esterno con vano batteria Specifiche

Specifica fisica	Dettagli
Dimensioni	AxLxP consigliate in mm = 2100x750x750 19' pollici larghezza interna
Peso	Circa 110Kg
Modalità di installazione	Terra/Tetto
Modalità di cablaggio	Fondo dell'armadio Pressacavo FL21 a 2 ingressi
Modalità di manutenzione	Davanti
Norma di sicurezza	IEC60950
Livello di protezione	IP55
Livello di rumore	≤ 65 dBA a 1,5 m
Materiale del telaio	Acciaio zincato
Materiale della pelle	Monostrato con isolamento termico
Colore	Vernice a polvere RAL 7035 Grigio
Spazio nella batteria	Spazio della batteria di 4 corde
Intervallo di temperatura operativa	da -40 a +60
Bulloni	L'armadio deve essere fissato mediante bulloni alla fondazione in cemento esistente con un minimo di 4 bulloni (bulloni da fornire)
Porta	La porta deve essere fissata a un fermo nella parte inferiore per evitare che venga tagliata in caso di vento
Blocco esterno	Anelli esterni per serratura esterna con dimensione (11 mm di diametro) del grillo smart lock

(2).Ibrido

Capacità del raddrizzatore del sistema ibrido	24kW completamente attrezzato
Capacità del modello del raddrizzatore	3000 W o 4000 W con efficienza minima del 96% (preferibile 3000 W)
Controllore ibrido	Da includere o far parte del controller del raddrizzatore
Modalità ibrida	Centro per la prevenzione e il controllo delle malattie
Soluzione di monitoraggio remoto	Il sistema raddrizzatore deve essere aperto per fornire tutte le informazioni relative all'alimentazione alla soluzione XXXRMS
Specifica del sistema	1- L'armadio dovrebbe controllare l'accensione e lo spegnimento del DG senza la necessità di alcuna scheda Aux o in base a qualsiasi altro modulo esterno all'armadio (ATS o MDB). 2- Il sistema dovrebbe fornire energia in base alla priorità A-Grid, B-Battery 3-DG. 3- Il sistema deve essere aperto per essere completamente integrato con qualsiasi RMS di terze parti sia sul raddrizzatore che sulla batteria. 4- Il sistema dovrebbe essere in grado di interrompere l'alimentazione dell'inverter nel caso in cui la rete sia disponibile o quando la capacità della batteria raggiunge il limite e il DG non si avvia per qualsiasi motivo. 5- Il sistema dovrebbe supportare la corrente di carica dinamica della batteria a seconda della sorgente di ingresso CA, ad esempio sulla rete può essere superiore a DG. 6- Il sistema dovrebbe avere la capacità di limitare il consumo di energia dalla rete o dalla fonte di alimentazione del generatore. 7- I collegamenti tra il quadro e le altre apparecchiature (generatore, serbatoio carburante, ATS, MDB, ecc.) devono essere effettuati tramite collegamento filare. 8- Il sistema dovrebbe avere la capacità di modificare dinamicamente la corrente di carica della batteria quando il DG è acceso e utilizzare la massima potenza dal DG fino all'80% della capacità del DG per ridurre il tempo di ricarica. 9- Il sistema non deve essere collegato ad alcuna tensione CC esterna per alimentare alcuna scheda Aux dell'armadio e l'armadio deve essere autosufficiente per alimentare qualsiasi scheda Aux che fa parte della soluzione. 10- È necessario accedere al regolatore del raddrizzatore tramite l'applicazione SW o il portale web tramite connessione ETH con un PC e poterlo modificare e configurare. 11- Il sistema deve registrare tutte le attività del raddrizzatore e del sistema ibrido e conservarle per almeno 1 mese ed essere in grado di estrarre il registro in un formato leggibile. 12- La velocità della corrente di carica (C) deve essere variabile durante la modalità di carica con valori e periodi impostati (valore di carica iniziale con periodo impostato e valore di carica stabile con periodo).

(3).Specifiche di raffreddamento

Modello	Cytech
Tipo di raffreddamento	DC
Capacità di raffreddamento	2000 Watt
condizione di lavoro	Spegnimento automatico quando la porta dell'armadio è aperta
Raffreddamento passivo	VENTOLA ESAGONALE CC 120 W/K (opzionale)

(4) Specifiche ingresso CA

Modalità di ingresso	Trifase compatibile con monofase
Frequenza di ingresso	45Hz - 65Hz, valore nominale: 50Hz/60Hz
Capacità di ingresso	1 interruttore automatico 63A/3P
Dispositivo di protezione contro le sovratensioni	Corrente di scarica del limitatore di sovratensione tipo 2 40kA 8/20us
Tensione di uscita	Da 43 V CC a 58 V CC
Capacità	24 kW, capacità di carico 24 kW
Batteria MCB	4x125A
LLVD programmabile	4x125A, 4x63A,
BVLD programmabile	4x63A, 2x32A, 2x16A
Efficienza	> 96%
Fattore di potenza	0.99
Cablaggio della batteria	cavo della batteria non inferiore a 35 mm
Tensione in ingresso	85 V CA - 300 V CA, nominale 220 V CA

(5).Controllore

Ingresso del segnale	Temp. batteria (il numero di sensori deve corrispondere alle batterie installate) e Temp. ambiente
I/O	8 ingressi digitali (lo stato iniziale di tutte le uscite digitali deve essere chiuso (NC), 6 contatti puliti.
Allarmi	allarme fusibile di carico, sensore porta, tensione batteria bassa, tensione batteria alta, allarme temperatura, allarme rilevamento rete, allarme fumo, allarme acqua, funzionamento anomalo generale (funzionamento manuale, mancato avvio, mancato arresto).
capacità di stoccaggio	Fino a 1000 record storici
Porta di comunicazione	RS232, RS485, PUÒ,FE
Modalità di rete	Trappole IP e SNMP
Ibrido	Il controller dovrebbe fornire funzionalità ibrida
Limitazione di potenza	il sistema dovrebbe avere una limitazione sulla potenza consumata

(6) .Altri

Luce di servizio CC	Da includere
Sensore di fumo	Da includere
Sensore porta	Da includere
Sensore dell'acqua	Da includere
Scatola di allarme	1- scatola di allarme di un'unità per collegare tutti gli allarmi e i segnali esterni 2- La scatola di allarme dell'armadio deve essere isolata e non essere influenzata da tensioni esterne provenienti dalle apparecchiature di telecomunicazione

(7).Batteria

Tipo di batteria	Tipo agli ioni di litio (LFP) Capacità totale 600 Ah con minimo 150 Ah per batteria
Cicli	6000 cicli
Carico CC Carico CA	8 kW
	2kW per il proprietario
Tempo di backup della batteria	4 ore

(8).Invertitore

Invertitore	DC-AC inverter 220V (n+1), modulo 3KVA con interruttore intelligente da regolare, gestibile da remoto tramite RMS
limitatore di corrente	Commutazione automatica e limitatore di corrente (ACCL) da installare e impostare su (8 Amp.) per limitare l'uscita dell'inverter
Modalità bypass	L'inverter deve avere 2 sorgenti di ingresso (A/C, By-pass) e (DC, dalle batterie)
Protezione dell'inverter	Protezione da sovraccarico (l'inverter si spegne in caso di sovraccarico e torna in servizio dopo un periodo di tempo prestabilito), protezione da tensione inversa (l'inverter deve essere protetto da eventuali segnali inversi che potrebbero tornare dalla linea del proprietario).
Porte di uscita dell'inverter	minimo 2 porte di uscita controllate in remoto tramite CB intelligente

5.Elenco di configurazione dell'armadio di potenza ibrida

Elenco degli armadi di potenza ibridi
NO	Nome	Parametro di specifica	Qtà	Osservazione
1	Armadio di potenza ibrido	ALP=2300800800mm	1	Con condizionatore DC2000
2	Sistema di alimentazione	Dotato di monitoraggio e inserimento telaio	1
3	Unità di monitoraggio ambientale	LAN/4G	1	SNMP
4	Batteria al litio	51,2 V/150 Ah	4
5	Modulo raddrizzatore	3000W	8	Efficienza del 96%.
6	Invertitore	3KW	2
7	ATS	Interruttore di commutazione tra alimentazione di rete e generatore diesel, il nodo secco del generatore diesel si avvia e si chiude automaticamente quando collegato all'alimentazione elettrica di commutazione	1
8	Ingresso e uscita CA e CC	Spegnimento primario, spegnimento secondario, protezione contro i fulmini, STS, ecc	1 set

Nota:

(1). Il monitoraggio remoto viene fornito con una piattaforma integrata e può anche essere collegato alle piattaforme del cliente. Se è necessaria la piattaforma integrata, verranno addebitati i costi del servizio della piattaforma e del server dati, che non saranno inclusi temporaneamente.

(2). I tecnici possono essere inviati all'estero per il debug, ma verrà addebitata una tariffa separata.

6.Certificato dell'armadio elettrico ibrido

7.Applicazioni dell'armadio elettrico ibrido

Gli armadi elettrici ibridi sono progettati per garantire un'alimentazione elettrica continua e stabile in vari campi in cui l'affidabilità dell'energia è fondamentale. Progettati per garantire efficienza e flessibilità, questi sistemi di armadi elettrici intelligenti combinano energia solare, batteria, diesel e rete per fornire prestazioni affidabili in diversi ambienti.

Le applicazioni tipiche includono:

(1) Stazioni base per telecomunicazioni:

Gli armadi elettrici ibridi sono ampiamente utilizzati nei siti di telecomunicazioni per fornire alimentazione stabile e di backup per le apparecchiature di comunicazione, garantendo un funzionamento ininterrotto della rete in aree remote o off-grid.

(2) Stoccaggio energetico industriale e commerciale:

L' armadio di alimentazione ibrido industriale supporta fabbriche, data center e strutture commerciali bilanciando l'alimentazione di rete, diesel e batteria per garantire una fornitura energetica stabile e costi operativi inferiori.

(3) Applicazioni remote e off-grid:

Per siti remoti come giacimenti petroliferi, aree minerarie e stazioni di comunicazione rurali, l' armadio di alimentazione ibrido off-grid fornisce soluzioni di alimentazione indipendenti, efficienti e a bassa manutenzione.

( 4) Alimentazione di emergenza e di backup:

In scenari critici come il ripristino di emergenza o il guasto della rete, gli armadi elettrici ibridi fungono da sistemi di armadi elettrici di riserva , garantendo elettricità affidabile per le operazioni essenziali.
