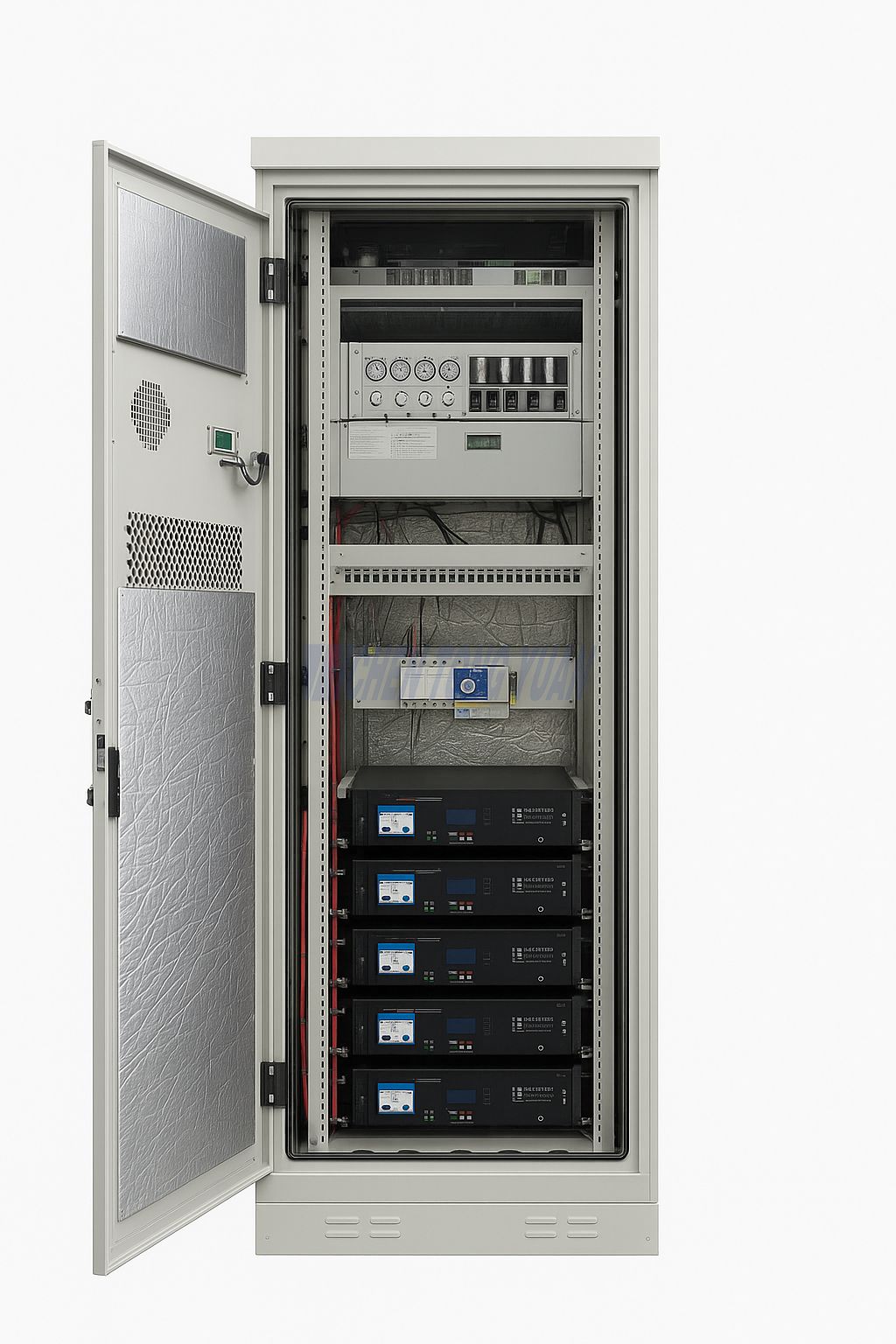

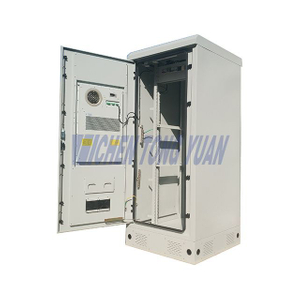

Kabinet Kuasa Hibrid yang Cekap untuk Operasi Berterusan dan Pengurusan Tenaga Pintar

Dimensi

Disyorkan HxWxD dalam mm = 2100x750x750 19'inci lebar dalaman

Berat badan

Lebih kurang 110Kg

Mod pemasangan

Tanah/Atas Bumbung

Mod kabel

Bahagian bawah kabinet 2 entri kelenjar kabel FL21

Mod penyelenggaraan

Di Hadapan

Standard Keselamatan

IEC60950

Tahap perlindungan

IP55

Tahap Kebisingan

≤ 65dBA @1.5m

Bahan Bingkai

Keluli Tergalvani

Bahan Kulit

Lapisan tunggal dengan penebat haba

Cat

Cat Kot Serbuk RAL 7035 Kelabu

Ruang Bateri

Ruang bateri 4 tali

Julat Suhu Operasi

dari -40 hingga +60

Bolt

Kabinet hendaklah dipasang dengan bolt pada asas konkrit sedia ada dengan minimum 4 bolt (Bolt perlu disediakan)

pintu

Pintu hendaklah dilekatkan pada penyumbat di bahagian bawah untuk mengelakkan pintu daripada menggergaji semasa cuaca berangin

Kunci Luaran

Gelang luaran untuk kunci luaran dengan dimensi (11mm dimeter ) kunci pintar belenggu

Kapasiti Model Penerus

3000W atau 4000W minimum kecekapan 96% (Diutamakan 3000W)

Pengawal Hibrid

Untuk disertakan atau sebahagian daripada pengawal penerus

Mod Hibrid

CDC

Penyelesaian Pemantauan Jauh

Sistem penerus harus terbuka untuk menyediakan semua maklumat berkaitan kuasa kepada penyelesaian XXXRMS

Spesifikasi sistem

1- Kabinet harus mengawal DG Menghidupkan dan mematikan tanpa memerlukan sebarang kad Aux atau bergantung pada mana-mana modul kabinet lain (ATS atau MDB).

2- Sistem harus menyediakan kuasa atas dasar A-Grid, B-Bateri 3-DG.

3- Sistem harus terbuka untuk disepadukan sepenuhnya dengan mana-mana RMS pihak ketiga pada kedua-dua Rectifier dan bateri.

4- Sistem sepatutnya boleh memotong kuasa penyongsang sekiranya Grid tersedia atau apabila kapasiti Bateri mencapai had dan DG tidak dimulakan atas sebarang sebab.

5- Sistem harus menyokong arus pengecasan bateri dinamik bergantung pada sumber input AC, contohnya pada grid ia boleh lebih tinggi daripada DG.

6- Sistem harus mempunyai keupayaan untuk mengehadkan penggunaan kuasa daripada grid atau sumber kuasa penjana.

7- Sambungan antara kabinet dan peralatan lain (penjana, tangki bahan api, ATS, MDB, dll..) hendaklah melalui sambungan wayar.

8- Sistem harus mempunyai keupayaan untuk menukar arus pengecasan bateri secara dinamik apabila DG dihidupkan dan menggunakan seberapa banyak kuasa daripada DG sehingga 80% daripada kapasiti DG untuk mengurangkan masa pengecasan.

9- Sistem tidak boleh disambungkan kepada mana-mana voltan DC luaran untuk menghidupkan mana-mana kad Aux kabinet dan kabinet harus bergantung kepada diri sendiri untuk memberi kuasa kepada mana-mana kad Aux yang merupakan sebahagian daripada penyelesaian.

10- Pengawal penerus harus diakses melalui aplikasi SW atau portal web melalui sambungan ETH dengan PC dan boleh mengubah dan konfigurasi.

11- Sistem harus log semua aktiviti penerus dan sistem hibrid dan disimpan selama sekurang-kurangnya 1 bulan dan boleh mengekstrak log dalam format yang boleh dibaca.

12- Kadar semasa pengecasan (C) perlu berubah semasa mod pengecasan dengan nilai dan tempoh yang ditetapkan (mulakan nilai pengecasan dengan tempoh yang ditetapkan dan nilai pengecasan stabil dengan tempoh).

Jenis penyejukan

DC

Kapasiti penyejukan

2000 Watt

keadaan bekerja

Matikan automatik apabila pintu kabinet terbuka

Penyejukan Pasif

KIPAS DC HEX 120W/K (Pilihan)

Kekerapan input

45Hz - 65Hz, nilai undian: 50Hz/60Hz

Kapasiti input

1 × 63A/3P MCB

Peranti Perlindungan Lonjakan

Jenis 2 Surge Arrestor nyahcas semasa 40kA 8/20us

Voltan Keluaran

43VDC hingga 58VDC

Kapasiti

24kW, kapasiti dimuatkan 24kW

Bateri MCB

4x125A

LLVD Boleh Diprogram

4x125A, 4x63A,

BVLD Boleh Diprogram

4x63A, 2x32A, 2x16A

Kecekapan

> 96%

Faktor kuasa

0.99

Pengkabelan bateri

kabel bateri tidak kurang daripada 35mm

Voltan masukan

85VAC - 300VAC, berkadar 220VAC

I/O

8 Input Digital (keadaan awal untuk semua output digital hendaklah ditutup (NC), 6 Kenalan kering.

Penggera

penggera fius beban, penderia pintu, voltan bateri rendah, voltan bateri tinggi, penggera suhu, penggera pengesan sesalur, penggera asap, penggera air, Gen. kerja abnormal (jalan manual, gagal dihidupkan, gagal berhenti).

kapasiti penyimpanan

Sehingga 1000 rekod sejarah

Pelabuhan komunikasi

RS232, RS485, BOLEH ，FE

Mod rangkaian

IP, perangkap SNMP

Hibrid

Pengawal harus menyediakan fungsi hibrid

Had kuasa

sistem harus mempunyai had ke atas kuasa yang digunakan

Sensor Asap

Untuk disertakan

Sensor Pintu

Untuk disertakan

Penderia Air

Untuk disertakan

Kotak penggera

1- satu unit kotak penggera untuk menyambungkan semua penggera dan isyarat luaran

2- Kotak penggera kabinet hendaklah diasingkan dan tidak terjejas oleh sebarang turun naik luaran yang datang daripada peralatan telekom

Kitaran

6000 Kitaran

Beban DC Beban AC

8kW

2kW untuk Pemilik

Masa sandaran bateri

4 jam

Penghad semasa

Tukar ganti automatik dan pengehad arus (ACCL) untuk dipasang dan ditetapkan kepada (8 Amp.) untuk mengehadkan output penyongsang

Mod By-pass

Penyongsang harus mempunyai 2 sumber input (A/C, By-pass) dan (DC, daripada bateri)

Perlindungan Penyongsang

Perlindungan beban lampau (Penyongsang kepada penutupan sekiranya berlaku lebihan beban dan kembali ke perkhidmatan selepas tempoh masa yang ditetapkan), perlindungan voltan terbalik (penyongsang kepada dilindungi daripada sebarang isyarat terbalik boleh berundur dari talian tuan tanah).

Inverter Output port

minimum 2 port output dikawal dari jauh melalui CB pintar

Tidak

Nama

Parameter spesifikasi

Kuantiti

Teguran

1

Kabinet kuasa hibrid

H*W*D=2300*800*800mm

1

Dengan penghawa dingin DC2000

2

Sistem Bekalan Kuasa

Dilengkapi dengan pemantauan dan sisipan bingkai

1

3

Unit pemantauan alam sekitar

LAN/4G

1

SNMP

4

Bateri litium

51.2V/150Ah

4

5

Modul penerus

3000W

8

96% kecekapan

6

Penyongsang

3KW

2

7

ATS

Suis suis antara kuasa sesalur dan penjana diesel, nod kering penjana diesel secara automatik bermula dan ditutup apabila disambungkan kepada bekalan kuasa pensuisan

1

8

Input dan output AC&DC

Matikan kuasa utama, mati kuasa sekunder, perlindungan kilat, STS, dsb

1 set
