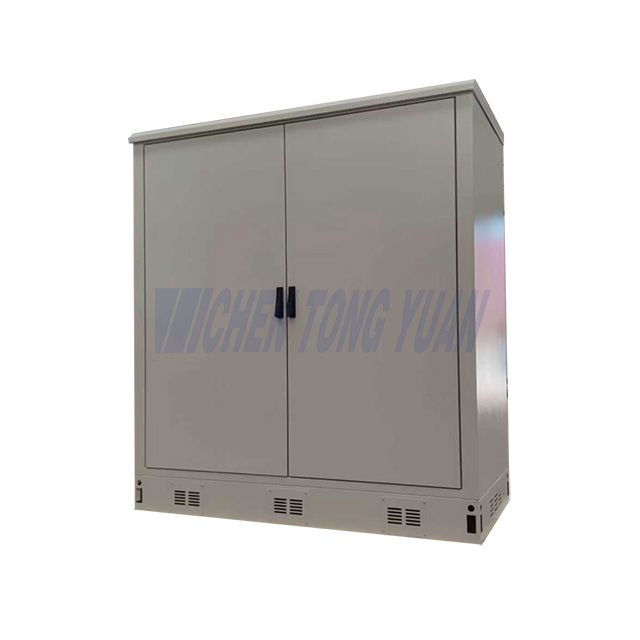

Қытайдың сыртқы телекоммуникациялық шкафы 42U -2 шығанағы

Сыртқы телекоммуникациялық шкаф 42u 2 шығанағы нені білдіреді?

Сыртқы телекоммуникациялық шкаф 42U 2 шығанағы сыртқы телекоммуникациялық жабдыққа арналған ауа райына төзімді қоршауды білдіреді.

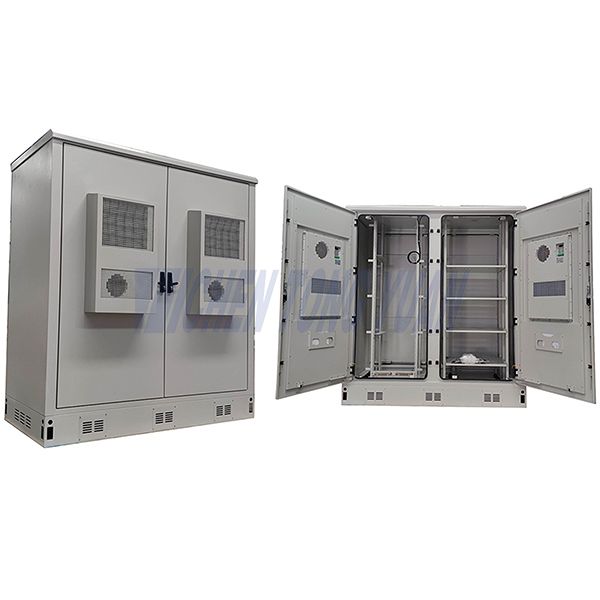

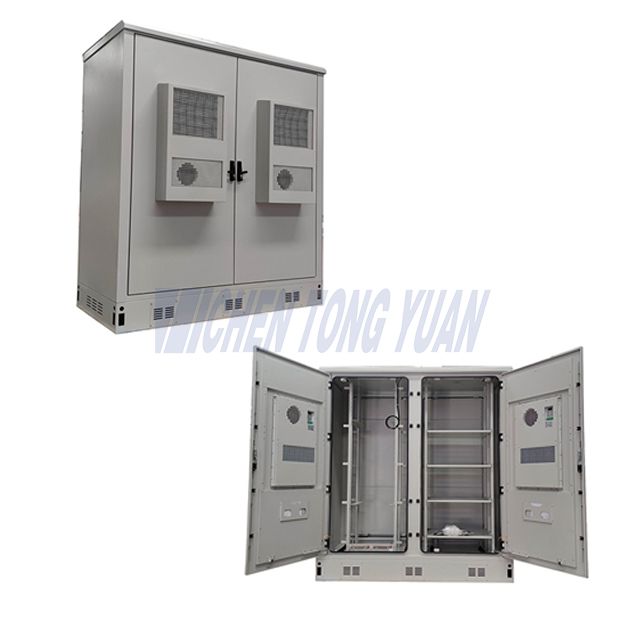

Сыртқы телекоммуникациялық шкаф 42U 2 шығанағы сыртқы ортада телекоммуникациялық және желілік жабдықты орналастыруға арналған берік, ауа райына төзімді қоршау болып табылады. '42U' 42 сөре бірлігіне дейін жабдықты қамтамасыз ететін стандартты тірек биіктігін көрсетеді, ал '2 орын' икемді жабдық орналасуына, қуатты бөлуге немесе жылуды басқаруға арналған шкафтың екі бөлек бөлімге бөлінгенін білдіреді. Ол әдетте базалық станциялар, талшықты желілер және сыртқы байланыс инфрақұрылымы үшін қолданылады.

▼Көп ұялы телекоммуникациялық шкафтың бейнесін қараңыз (кеңейтілетін нұсқасы) ▼

---

Негізгі мүмкіндіктер

• 42U стандартты тірек сыйымдылығы
  42U дейін 19 дюймдік тірекке орнатылған телекоммуникациялық жабдықты қолдайды.

• 2 Қондырғы бөлігінің дизайны

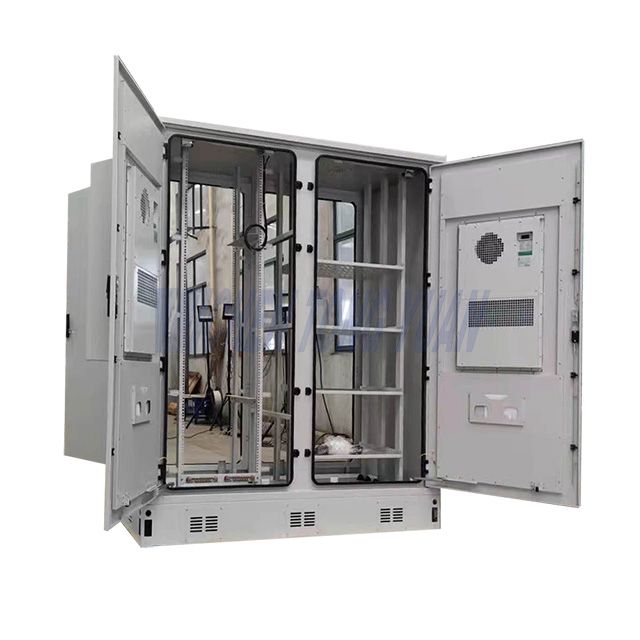

  Қос ұялы құрылым жабдықты, қуат жүйелерін немесе батареяларды жақсы ұйымдастыру және қауіпсіздік үшін бөлуге мүмкіндік береді.

• Сыртқы ауа райына төзімді конструкция
  Жаңбырдан, шаңнан және коррозиядан (әдетте IP55 немесе одан жоғары) қорғайтын қатал орталарға арналған.

• Жоғары берік шкаф материалы
  Ұзақ қызмет ету мерзімі үшін коррозияға қарсы ұнтақ жабыны бар мырышталған болаттан немесе алюминийден жасалған.

• Икемді салқындату опциялары
  Тұрақты ішкі температураны қамтамасыз ету үшін кондиционерлермен, жылу алмастырғыштармен, желдеткіштермен немесе пассивті желдетумен үйлесімді.

• Қауіпсіз қол жеткізуді басқару
  маңызды жабдықты қорғау үшін қосымша электрондық құлыптары бар көп нүктелі құлыптау жүйесі.

• Кабельді тиімді басқару
  Кабельді таза және қауіпсіз бағыттау үшін тығыздауыштары бар төменгі немесе артқы кабель кірісі.

• Оңай орнату және техникалық қызмет көрсету
  Ыңғайлы орнату және қызмет көрсету үшін модульдік ішкі дизайны бар алдыңғы және артқы кіру есіктері (4 есік).

• Қуат және бақылау жүйелеріне қолдау көрсету
  Қуат тарату құрылғылары, батареялар және интеллектуалды бақылау құрылғылары үшін орын бөлінген.

---

Техникалық сипаттамалар

1. Техникалық параметр

Элемент	Аты	Техникалық параметр
1	Сөре өлшемі	42U стандартты сөре сыйымдылығы
2	Шкафтың орналасуы	2 шығанақ бөлігінің дизайны
3	Шкаф материалы	Мырышталған болат/Алюминий /SS304
4	Қауіпсіздік дизайны             Монтаждау түрі	Кірістірілген есік, кірістірілген топсалар, 4 нүктелі қауіпсіздік құлпы    Еден
5	Қорғаныс деңгейі	IP55
6	Түс	RAL7035  ашық сұр/арнайы
7	Салқындату опциялары       Нәр беруші	2000 ват Кондиционер *Әр ұяға 1 дана AC220V немесе DC48V
8	Жарықтандыру жүйесі	Есік сенсоры+48В жарықдиодты шам
9	Жерге қосу жүйесі	200А мыс бар (13 нүкте M6 және 2 нүкте M8)
10	Жұмыс температурасы	- 40 ℃ ~ + 55 ℃
11	Жұмыс ылғалдылығы	≤ 95% (+ 40 ℃)
12	Ауа қысымы	62kpa ~ 106kpa (0м ~ 5000м биіктікке ұқсас)

2. Аксессуарлар тізімі

2.1 Стандартты керек-жарақтар тізімі

Құрамына: кондиционері бар құлыптау есік, 19 дюймдік тірек рельстері, еденге арналған іргетас немесе жабдықтар.

Жоқ	Аты	Саны	Бірлік	Техникалық параметр
1	Сыртқы телекоммуникациялық шкаф	1	орнату	1) Сыртқы өлшемі: H*W*D=2100*900*900мм
2	Кондиционер	2	орнату	Қуат көзі: айнымалы ток 220 В 50/60 Гц                 Салқындату қуаты: 2000 Вт
3	Желдеткіш	2	орнату	Температура реттегіші бар DC48V
4	Жарықдиодты шам	2	орнату	DC48V, шкафта жарықтандыру үшін қолданылады
5	Автобус жолағын жерге қосу	2	орнату	200А мыс бар (13 нүкте M6 және 2 нүкте M8)
6	Жабдықты қолдау	3	орнату
7	Пакет	1	орнату	Ағаш қорап , ағаш паллет + созылған пленка немесе ағаш паллет + ағаш қорап

2.2 Қосымша керек-жарақтар

Қосымша тапсырыс үшін келесі керек-жарақтар қол жетімді.

Элемент	Техникалық параметр	Сурет
EMS	19 дюймдік ортаны бақылау блогы 1U; DC48V, RS232, RS485, SNMP, TCP/IP байланыс протоколын қолдайды.                 1 × түтін сенсоры,                 1 × су сенсоры,                 1 × температура сенсоры,                 1 × есік сенсоры.                 Қоршаған ортаны бақылау жүйесі - бұл қоршаған ортаның әртүрлі аспектілерін бақылауға және бағалауға арналған құрылғылар мен технологиялардың кешенді желісі. Бұл жүйе қоршаған орта жағдайларын түсіну, өзгерістерді анықтау және табиғи ресурстарды басқару үшін деректерді жинауда шешуші рөл атқарады.
Өрт сөндіргіш	Ыстық аэрозольді өрт сөндіру құрылғысы - Қытайда бірінші болып табылатын Vanguard International Semiconductor Corporation деңгейіндегі жаңа, тиімді және қоршаған ортаға зиянсыз өрт сөндіру өнімі. Бұл халықаралық Монреаль келісімі және Қытайдың қоршаған ортаны қорғау туралы хабардарлығының артуы аясында дүниеге келген адамзатқа пайда әкелетін жоғары технологиялық жасыл өрттен қорғау өнімі. Бұл галонды өрт сөндіру құрылғыларының тамаша алмастырғышы және тарату шкафтары сияқты салыстырмалы түрде жабық кеңістіктерге жарамды.                                 Электр немесе ыстық іске қосу:                 Ыстық іске қосу температурасы ≥170℃;                 Электрлік іске қосу температурасы ≥700мА.
Сымдар түрі PDU	Айнымалы ток кірісі: 63A/2P*2 блокировкасы бар;                 AC/SPD: 30-60KA/2P*1；                 Айнымалы ток шығысы: 63A/1P*1,32A/1P*1，16A/1P*3， 3 тесігі Техникалық розетка*1
Біріктірілген PDU	Тұтынушының талаптарына сәйкес теңшеуге болады.
Түзеткіш	AC220V/110V DC48V жүйесіне беру, батареяны резервтік қуат ретінде қосыңыз, сонымен қатар тұтынушы талаптарына сәйкес теңшеуге болады.
ODF	Optic Distribution Frame (ODF) талшықты-оптикалық желі инфрақұрылымының маңызды құрамдас бөлігі болып табылады. Ол талшықты-оптикалық кабельдерді тоқтату, ұйымдастыру және тарату үшін орталықтандырылған нүкте ретінде қызмет етеді. Тарату фреймінің негізгі мақсаты желіні басқаруды, ақауларды жоюды және кеңейтуді жеңілдете отырып, тиімді және ұйымдастырылған қосылымды жеңілдету болып табылады.                                 Функция:                 1) тоқтату нүктесі;                 2) Ұйымдастыру және басқару;                 3) Біріктіру науалары;                 4) Таңбалау және құжаттама;                 5) Қауіпсіздік және қорғау;                 6) Масштабтау мүмкіндігі;                                 Тұтынушының талаптарына сәйкес теңшеуге болады.
Сақтық батарея	Литий батареясы немесе қорғасын қышқылды батарея болуы мүмкін.

3. Осы 42U 2 ұясының CAD сызбасы

---

Сыртқы телекоммуникациялық шкафтың климаттық бақылау жүйесін қалай таңдауға болады?

◆Жабдық үшін рұқсат етілген температура диапазоны;

◆Жабдықтың жылу жүктемесі;

◆Қоршаған ортаның ең жоғары температурасы；

◆ Шу деңгейі；

◆Болашақ кеңею；

Осы факторларды мұқият қарастыра отырып, сіз жабдықтың нақты қажеттіліктеріне және қоршаған орта жағдайларына сәйкес келетін шкафтың климаттық бақылау жүйесін таңдай аласыз.

---

Сыртқы телекоммуникациялық шкафты орнату және пайдалану бойынша сақтық шаралары

(1) Жағдайлар рұқсат етсе, сыртқы телекоммуникациялық шкафты орнатып көріңіз . салқын және желдетілетін жерге қоршаған ортасы таза

(2) Кабель құрылысы аяқталғаннан кейін ылғалдың енуінен болатын конденсацияны және жабдықтың пайдалану өнімділігіне әсер етуді болдырмас үшін, кабельдің айналасындағы саңылауларды шкафта кездейсоқ берілген тығыздағышпен жабыңыз.

(3) Шкафтың сенімді жерге тұйықтау жолағы жерге тұйықталған болуы керек, ал жерге тұйықтау кедергісі 10 Ом кем болуы керек.

(4) . тазалаңыз Шкафтағы желдеткіш пен шаң торын ай сайын жүйелі түрде Нақты жағдайға сәйкес, шаң экранын тазалау мерзімін дұрыс қысқартуға немесе ұзартуға болады.

---

TELECOM шкафының қосымша өлшем опциялары

Үлгі	Ғарыш	IP жылдамдығы	Түс	Өлшем	Жылулық басқару
CY700650650	12U	IP55	RAL7035 ашық сұр	700x650x650мм / 27,56 x 25,59 x 25,59 дюйм	DC48V желдеткіш
CY800650650	14U	IP55	RAL7035 ашық сұр	800x650x650мм / 31,50 x 25,59 x 25,59 дюйм	Кондиционер 500 Вт DC48V желдеткіш
CY1050650650	18U	IP55	RAL7035 ашық сұр	1050x650x650мм / 41,34 x 25,59 x 25,59 дюйм	Кондиционер 500 Вт DC48V желдеткіш
CY1400800800	26U	IP55	RAL7035 ашық сұр	1400x800x800мм / 55,12 x 31,50 x 31,50 дюйм	Кондиционер 500 Вт DC48V желдеткіш
CY1600800800	30U	IP55	RAL7035 ашық сұр	1600x800x800мм / 63,00 x 31,50 x 31,50 дюйм	Кондиционер 1000 Вт DC48V желдеткіш
CY1700750750	32U	IP55	RAL7035 ашық сұр	1700x700x700мм / 66,93 x 27,56 x 27,56 дюйм	Кондиционер 1000 Вт DC48V желдеткіш
CY2100900900	42U	IP55	RAL7035 ашық сұр	2100x900x900мм / 82,68 x 35,43 x 35,43 дюйм	Кондиционер 1500 Вт DC48V желдеткіш

Жалғастыру

---

Басқа салқындату опциялары

Аты	Техникалық сипаттама
Шкафтық кондиционер	Айнымалы ток 220В 50Гц
	Айнымалы ток 220 В 60 Гц
	AC110V 60Гц / DC48V
	Салқындату қуаты 300Вт-5000Вт
Шкаф Жылу алмастырғыш	DC48V
	40Вт/К-200Вт/К
Гибридті кондиционер + Жылуалмастырғыш қондырғысы	Айнымалы ток 220В 50Гц және DC48V
	1500Вт және 80Вт/К
TEC салқындатқышы	DC48V
	200Вт-1200Вт
Желдеткіш салқындату	Айнымалы ток 220В 50Гц
	Айнымалы ток 220 В 60 Гц
	AC110V 60Гц / DC48V

Телекоммуникациялық қоршаулардың қолданбалары

CYTECH телекоммуникациялық корпустары өнеркәсіптік және коммуникациялық қолданбалардың кең ауқымына арналған, соның ішінде:

• 5G және 4G LTE базалық станциялары

• Талшықты-оптикалық желі хабтары (FTTH / FTTx)

• Сымсыз және кең жолақты жүйелер

• IoT және смарт қала инфрақұрылымы

• Қуатты және энергияны бақылау жүйелері

• Сыртқы желіге кіру нүктелері

Әрбір қолданба CYTECH-тің дәл инженериясының пайдасын көреді, тіпті экстремалды ауа-райы жағдайында да сенімділік пен өнімділікті қамтамасыз етеді.

Өтініш туралы бейнені қараңыз

---

Cytech Telecom қоршауларын таңдаудың артықшылықтары

• Барлық ауа-райында сенімділік: -40°C пен +55°C температурада жұмыс істеуге арналған

• Жетілдірілген қауіпсіздік: Күшті құлыптау жүйесі және күшейтілген есіктер

• Теңшелетін макеттер: телекоммуникациялық желі дизайнына бейімделген

• Энергия тиімділігі: жетілдірілген салқындату жүйелері қуат тұтынуды азайтады

• Жаһандық үйлесімділік: халықаралық телекоммуникациялық стандарттар үшін сертификатталған




---

Теңшеу опциялары

• CYTECH OEM және ODM қызметтерін ұсынады: жобаңыздың нақты қажеттіліктеріне сәйкес келетін

• Арнайы өлшемдер мен сөрелердің орналасулары

• Гибридті сайттар үшін қосымша күн панельдерін біріктіру

• Маңызды операцияларға арналған қос салқындату жүйесі

• Біріктірілген батарея және қуатты басқару блоктары




---

Сыртқы телекоммуникациялық шкафтың икемділігі

(1) Материалды берік, мырышталған болаттан, сэндвич-панельден, SS304 баспайтын болаттан, алюминийден жасауға болады.

(2) Бөлімдерді 1-4 орынға, көп бөлімге қолдау көрсетілетін етіп конфигурациялауға болады.

(3) Алдыңғы және артқы кіру есіктері техниктерге жабдықты сақтау орындарына және кабельді бағыттауға рұқсат береді.

(4) Бүйірлік есіктердің дизайны да жақсы.

(5) Реттелетін түс , стандартты түс RAL7035, басқа түс тағайындалған түс коды негізінде қабылданады.

(6) жылуды басқару опцияларының кең ауқымы жылу өнімділігін оңтайландыруға және энергия шығындарын азайтуға мүмкіндік береді. Тіпті ең талап етілетін жылуды тарату қажеттіліктері үшін Салқындату ерітіндісі қысылған кондиционерді, TEC (термоэлектрлік салқындатқыш), Hex (жылу алмастырғыш), желдеткіштерді, жылу алмастырғыштары бар гибридті кондиционерді қабылдады.

(7) конфигурация опцияларының кең ауқымын ұсынады . PDU, түзеткіш, біріктірілген AC-DC қуат жүйелерін қоса алғанда, максималды икемділікті қамтамасыз ететін

(8) Жібек экраны логотипі және сыртқы телекоммуникациялық шкафқа арналған қоршаған ортаға зиянсыз кескіндеме туындысы.

(9) Қоршаған орта сенсорларының барлық түрлерін , соның ішінде есіктерді, түтін, температура сенсорларын ұсынады.

(10) Қашықтан бақылау жүйесіне қолдау көрсетіледі, байланыс протоколы RS232/RS485/SNMP.

---

Неліктен Cytech компаниясын Қытайдағы телекоммуникациялық қорап өндірушісі ретінде таңдау керек?

◆Телекоммуникациялық инфрақұрылым саласында ондаған жылдық тәжірибесі бар CYTECH байланыс, энергетика және энергетика салаларында қолданылатын сыртқы қоршаулардың сенімді жеткізушісі болды.

◆Біз жаһандық байланыс операторларының , жүйелік интеграторларын және желілік шешімдер провайдерлерін өнімділік пен сенімділікке арналған жоғары сапалы, теңшелген шкафтармен қамтамасыз етеміз.

CE ISO IP55 IP65 сертификатына сәйкес

---
