A gestão eficaz do calor é crucial para uma ampla gama de indústrias, especialmente onde os sistemas elétricos e industriais geram um desperdício significativo de calor. Entre os vários métodos para enfrentar este desafio, a tecnologia termossifão destaca-se como uma solução inovadora e amiga do ambiente. Os termossifões combinam princípios de resfriamento por mudança de fase com gravidade para criar um sistema eficiente e de circuito fechado para gerenciamento térmico. Este artigo fornece uma visão detalhada de como funcionam os termossifões, sua integração com trocadores de calor e as muitas vantagens que eles oferecem.
Trocadores de calor são sistemas projetados para transferir calor entre dois ou mais fluidos sem misturá-los. Comuns em indústrias como HVAC, geração de energia e refrigeração de eletrônicos, os trocadores de calor otimizam o uso de energia reciclando ou dissipando energia térmica.

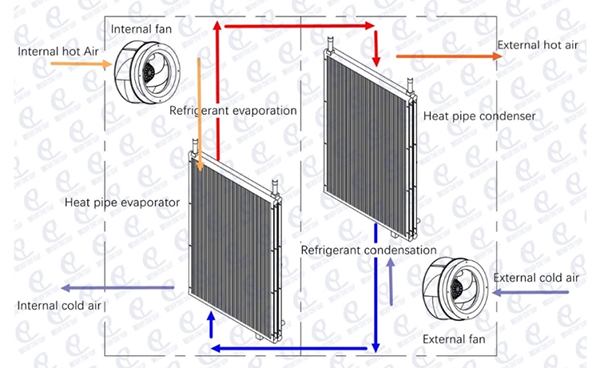

Termossifões são dispositivos passivos de transferência de calor que dependem dos princípios de resfriamento por mudança de fase e gravidade. Funcionam sem bombas mecânicas, o que os torna eficientes e confiáveis. A tecnologia apresenta três componentes principais:
Seção do Evaporador : Absorve calor e vaporiza o fluido de trabalho.
Seção Adiabática : Transporta vapor com mínima perda de calor.
Seção do condensador : Libera calor e condensa o vapor de volta ao líquido.
No centro da funcionalidade do termossifão está o resfriamento por mudança de fase, um processo em que um fluido absorve ou libera calor latente durante a evaporação e condensação:
Absorção de calor e vaporização: O fluido de trabalho na seção do evaporador do termossifão absorve o calor da fonte. À medida que aquece, o fluido vaporiza, passando de líquido para vapor. Este processo ocorre sem um aumento significativo de temperatura devido ao calor latente de vaporização do fluido.
Transporte de Calor: O fluido vaporizado sobe pela seção adiabática, onde é transportado para o condensador sem perda térmica significativa.
Condensação e Liberação de Calor: Na seção do condensador, o vapor libera o calor absorvido para o ambiente ou para um meio de resfriamento (por exemplo, ar ou água). Essa perda de energia faz com que o vapor se condense novamente na forma líquida.
Retorno por gravidade: O líquido mais denso flui de volta para o evaporador sob a influência da gravidade, completando o ciclo.
Os termossifões dependem de correntes de convecção naturais para transportar calor. A diferença de densidade entre as fases vapor e líquida, combinada com a gravidade, garante a circulação contínua do fluido de trabalho. Este mecanismo passivo elimina a necessidade de circulação mecânica, reduzindo o consumo de energia e os requisitos de manutenção.
A utilização do calor latente durante as mudanças de fase permite que os termossifões transfiram grandes quantidades de calor com gradientes mínimos de temperatura, aumentando sua eficiência em comparação com sistemas convencionais baseados em condução ou convecção.
Os termossifões dependem do resfriamento por mudança de fase , que utiliza o calor latente da vaporização para transferir calor. Este processo envolve:
Absorção de calor : O fluido de trabalho líquido no evaporador absorve calor da fonte de calor, como componentes elétricos ou máquinas industriais.
Evaporação : Ao absorver calor suficiente, o líquido evapora, transformando-se em vapor sem aumento significativo de temperatura.
Liberação de calor : O vapor viaja para o condensador, onde libera calor para o ambiente ou para um fluido secundário. Isso faz com que o vapor se condense novamente em líquido.
Retorno por gravidade : O líquido flui de volta para o evaporador por meio da gravidade, reiniciando o ciclo.
Este sistema autossustentável continua enquanto o calor residual estiver presente, tornando os termossifões altamente eficientes e confiáveis.
Os termossifões melhoram o desempenho dos trocadores de calor, aproveitando sua capacidade de lidar com altas cargas de calor com consumo mínimo de energia. Os principais recursos incluem:
Os termossifões transferem calor com eficiência usando convecção natural e gravidade. A ausência de peças móveis elimina componentes que consomem muita energia, como bombas, reduzindo o consumo de energia operacional.
O fluido de trabalho opera dentro de um sistema vedado, garantindo que não haja vazamentos ou perdas ao longo do tempo. Isso elimina a necessidade de reabastecimento ou manutenção regular.
Os trocadores de calor termossifão são usados em todas as indústrias para tarefas como resfriamento de sistemas elétricos, recuperação de calor residual industrial e aumento da eficiência de sistemas de energia renovável.
Os trocadores de calor baseados em termossifão oferecem diversas vantagens exclusivas:
Ao eliminar fontes externas de energia para a circulação de fluidos, os termossifões reduzem significativamente o consumo de energia. Isso os torna econômicos e ecologicamente corretos.
O design de circuito fechado minimiza o desgaste, reduzindo a necessidade de manutenção programada ou reparos inesperados. Isso garante operação contínua com tempo de inatividade mínimo.
Os termossifões funcionam de forma eficaz sob uma ampla gama de condições operacionais. A sua natureza passiva garante fiabilidade mesmo em ambientes remotos ou exigentes.
Sem partes móveis e com um ciclo térmico otimizado, os termossifões têm uma pegada de carbono menor em comparação com os sistemas de refrigeração convencionais.
A ausência de componentes mecânicos permite um design leve e compacto, permitindo fácil integração em sistemas existentes.
Os trocadores de calor termossifão são utilizados em vários setores, incluindo:
Os termossifões capturam e reciclam o calor residual dos processos industriais, reduzindo o desperdício de energia e os custos operacionais.
Em data centers e eletrônicos, os termossifões dissipam o calor de maneira eficaz, mantendo temperaturas operacionais ideais e evitando o superaquecimento.
A tecnologia termossifão aumenta a eficiência dos sistemas HVAC, melhorando os processos de troca de calor em aplicações de aquecimento e resfriamento.
Os termossifões são essenciais para sistemas solares térmicos e configurações de energia geotérmica, onde o gerenciamento eficiente do calor é fundamental.
A criação de um trocador de calor baseado em termossifão altamente eficiente (Termosifão HEX) envolve atenção a vários fatores de projeto:
Seleção de materiais : Use materiais com alta condutividade térmica e resistência à corrosão para maior durabilidade.
Compatibilidade com fluidos de trabalho : Selecione fluidos que correspondam à faixa de temperatura operacional do sistema para maximizar a eficiência.
Orientação : Garanta o alinhamento adequado para a circulação de fluidos acionada pela gravidade.
Melhorias de eficiência : Incorpore aletas ou revestimentos avançados para melhorar as taxas de transferência de calor.
Apesar de suas vantagens, os termossifões enfrentam limitações como sensibilidade à orientação (operação dependente da gravidade) e eficácia reduzida em gradientes de baixa temperatura.
Avanços recentes visam superar estes desafios:
Nanotecnologia em Fluidos de Trabalho : Propriedades térmicas aprimoradas por meio de nanofluidos.
Sistemas de monitoramento inteligentes : sensores habilitados para IoT para rastreamento de desempenho em tempo real.
Materiais Avançados : Maior durabilidade e transferência de calor através de ligas inovadoras.
1. Qual é o principal benefício dos termossifões em trocadores de calor?
Os termossifões fornecem transferência de calor passiva e eficiente com consumo mínimo de energia.
2. Como o fluido de trabalho em um termossifão contribui para a transferência de calor?
O fluido absorve calor durante a evaporação e o libera durante a condensação, conduzindo o processo de transferência de calor.
3. Os sistemas termossifão são adequados para todos os trocadores de calor?
Sim, mas são mais eficazes em sistemas onde a gravidade pode facilitar a circulação de fluidos.
4. Os termossifões necessitam de manutenção?
Seu design de circuito fechado minimiza as necessidades de manutenção, pois não envolve recarga ou peças móveis.
5. Quais indústrias se beneficiam mais com a tecnologia termossifão?
Indústrias como eletrônica, HVAC, energia renovável e manufatura se beneficiam significativamente dos trocadores de calor baseados em termossifão.
Os termossifões revolucionaram a tecnologia de trocadores de calor, oferecendo uma solução ecologicamente correta, eficiente e confiável para os desafios de gerenciamento térmico. Suas amplas aplicações em todos os setores destacam sua importância na engenharia moderna. Ao aproveitar o resfriamento e a gravidade por mudança de fase, os termossifões fornecem uma abordagem inovadora para otimizar o uso de energia e reduzir o impacto ambiental.
