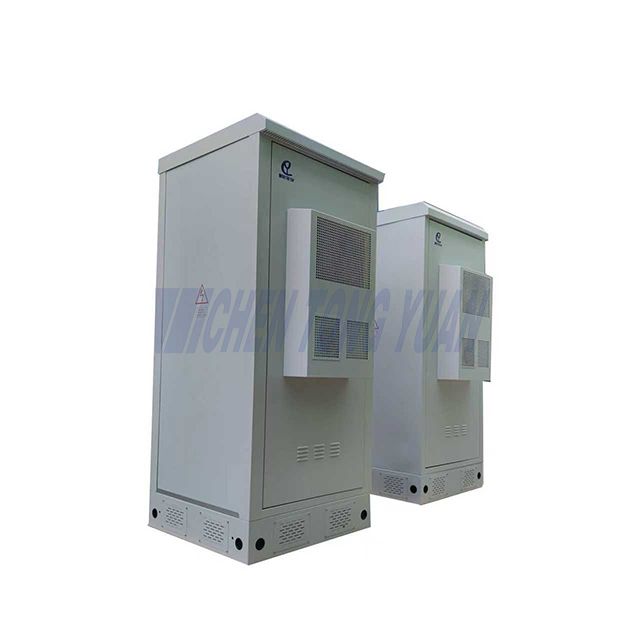

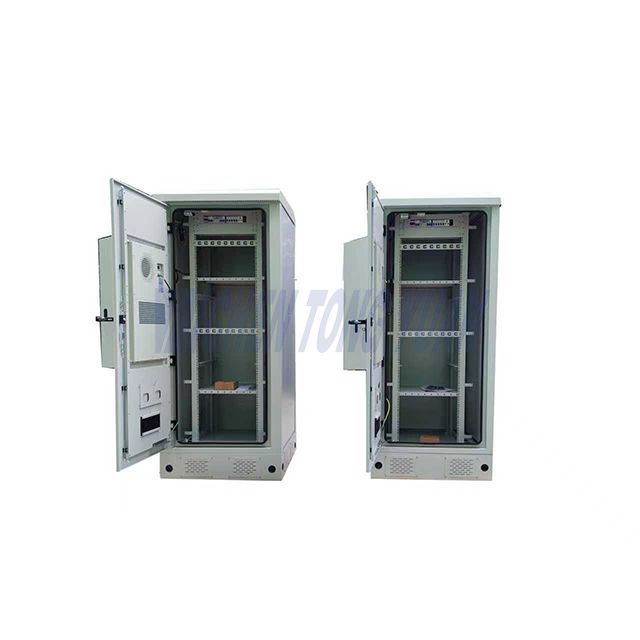

Телекоммуникационные шкафы 42U

Что такое телекоммуникационный корпус?

Телекоммуникационный шкаф — это специализированный шкаф, предназначенный для защиты коммуникационного и силового оборудования, такого как маршрутизаторы, модули основной полосы частот, силовые модули и оптоволоконные распределительные панели.

Эти корпуса изготовлены из прочных материалов, таких как оцинкованная сталь или алюминий , и обеспечивают защиту IP55–IP65 от пыли, дождя и коррозии. Их можно устанавливать на открытом воздухе или в помещении , со встроенными внутри системами охлаждения и электропитания для всепогодной эксплуатации.

Основные характеристики телекоммуникационных корпусов CYTECH

1. Высокий уровень защиты

• Степень защиты IP55/IP65 от пыли и воды.

• Антикоррозионное покрытие поверхности для длительного срока службы.

• Антивандальные замки и уплотнения от атмосферных воздействий для повышения безопасности.

2. Варианты управления температурным режимом

• Оборудованы кондиционеров , теплообменниками или охладителями TEC.

• Интеллектуальный контроль температуры для поддержания оптимальных условий

• Энергоэффективное охлаждение снижает эксплуатационные расходы

3. Гибкий дизайн и конфигурация.

• Доступны стандартные размеры (10U, 14U, 18U, 32U, 42U) или полностью индивидуальные.

• Возможна интеграция аккумуляторных отсеков ., распределения питания и мониторинга систем

• Варианты монтажа: установка на полу, стене или на столбе.

4. Простая установка и обслуживание.

• Предварительно собранные блоки для быстрой установки

• Съемные панели и система управления кабелями.

• Конструкция, не требующая особого обслуживания, для полевых операций

Применение телекоммуникационных корпусов

Телекоммуникационные корпуса CYTECH предназначены для широкого спектра промышленных и коммуникационных приложений, включая:

• Базовые станции 5G и 4G LTE

• Концентраторы оптоволоконной сети (FTTH/FTTx)

• Беспроводные и широкополосные системы

• Интернет вещей и инфраструктура умного города

• Системы мониторинга мощности и энергии

• Наружные точки доступа к сети

В каждом применении используются прецизионные разработки CYTECH, обеспечивающие надежность и производительность даже в экстремальных погодных условиях.

Технические характеристики

1.Технический параметр

Элемент	Имя	Технический параметр
1	Размер стойки	10U/14U/18U/32U/42U/на заказ
2	Планировка кабинета	Один отсек для установки оборудования с диагональю 19/23 дюйма.
3	Материал корпуса	Оцинкованная сталь/алюминий/SS304
4	Конструкция безопасности             Тип монтажа	Вкладная дверь, встроенные петли, четырехточечный замок безопасности.    Пол/Стена/Полюс
5	Уровень защиты	IP55/IP65/NEMA 4 или 4X
6	Цвет	RAL7035  светло-серый/по индивидуальному заказу
7	Варианты охлаждения       Источник питания	Кондиционер или теплообменник/TEC        220 В переменного тока или 48 В постоянного тока
8	Система освещения	Датчик двери + светодиодный индикатор 48 В (при открытии двери светодиод загорается; когда дверь закрыта, светодиод гаснет.)
9	Система заземления	Медная шина 200 А (13 точек M6 и 2 точки M8)
10	Рабочая температура	- 40 ℃ ~ + 55 ℃
11	Рабочая влажность	≤ 95% (+ 40 ℃)
12	Давление воздуха	62–106 кПа (аналогично высоте 0–5000 м)

2. Список аксессуаров

2.1 Список стандартных аксессуаров

В комплект входят: запирающаяся дверца с кондиционером, направляющие для монтажа в 19-дюймовую стойку, напольный плинтус или крепежные детали.

Нет	Имя	Количество	Единица	Технический параметр
1	Наружный телекоммуникационный шкаф	1	набор	1) Внешний размер: В*Ш*Д=2100*900*900 мм
2	Кондиционер	1	набор	Источник питания: 220 В переменного тока, 50/60 Гц.                 Охлаждающая мощность: 1500 Вт
3	Вентилятор	1	набор	DC48V с контролем температуры
4	Светодиодная лампа	1	набор	DC48V, используется для освещения в шкафу
5	Заземляющая шина	1	набор	Медная шина 200 А (13 точек M6 и 2 точки M8)
6	оборудования Поддержка	3	набор
7	Упаковка	1	набор	Деревянный ящик, деревянный поддон + стретч-пленка или деревянный поддон + деревянный ящик.

2.2 Дополнительные аксессуары

Следующие аксессуары доступны для дополнительного заказа.

Элемент	Технический параметр	Картина
EMS	19-дюймовый блок мониторинга окружающей среды 1U; DC48V, поддержка протоколов связи RS232, RS485, SNMP, TCP/IP.                 1× датчик дыма,                 1× датчик воды,                 1× датчик температуры,                 1 × датчик двери.                 Система экологического мониторинга представляет собой комплексную сеть устройств и технологий, предназначенную для отслеживания и оценки различных аспектов окружающей среды. Эта система играет решающую роль в сборе данных для понимания условий окружающей среды, обнаружения изменений и управления природными ресурсами.
Огнетушитель	Устройство горячего аэрозольного пожаротушения — это новое, эффективное и экологически чистое противопожарное средство уровня Vanguard International Semiconductor Corporation, которое является первым в Китае. Это высокотехнологичное экологически чистое противопожарное средство, приносящее пользу человечеству, созданное на основе Международного Монреальского соглашения и повышения осведомленности Китая о защите окружающей среды. Он является идеальной заменой галоновых устройств пожаротушения и подходит для относительно закрытых помещений, таких как распределительные шкафы.                                 Электрический или горячий старт:                 Температура горячего старта ≥170 ℃;                 Температура электрического запуска ≥700 мА.
Тип подключения PDU	Вход переменного тока: 63A/2P*2 с блокировкой;                 Переменный ток/СПД: 30-60КА/2П*1;                 Выход переменного тока: 63 А/1 П*1,32 А/1 П*1, 16 А/1 П*3, 3 отверстия Розетка для технического обслуживания*1
Интегрированный блок распределения питания	Могут быть настроены в соответствии с требованиями заказчика.
выпрямитель	Передача 220 В/110 В переменного тока в 48 В постоянного тока. Подключите батарею в качестве резервного источника питания. Также можно настроить в соответствии с требованиями заказчика.
ОДФ	Оптический распределительный фрейм (ODF) является важнейшим компонентом инфраструктуры оптоволоконной сети. Он служит централизованной точкой подключения, организации и распределения оптоволоконных кабелей. Основная цель распределительного фрейма — обеспечить эффективное и организованное подключение, упрощая управление, устранение неполадок и расширение сети.                                 Функция:                 1) Точка завершения;                 2)Организация и управление;                 3) Лотки для сращивания;                 4)Маркировка и документация;                 5)Безопасность и защита;                 6) Масштабируемость;                                 Могут быть настроены в соответствии с требованиями заказчика.
Резервная батарея	Это может быть литиевая батарея или свинцово-кислотная батарея.

3. Размеры стандартных телекоммуникационных шкафов высотой 42U.

Преимущества выбора корпусов CYTECH Telecom

• Всепогодная надежность: рассчитан на работу при температуре от -40°C до +55°C.

• Повышенная безопасность: надежная система запирания и усиленные двери.

• Настраиваемые макеты: адаптированы к дизайну вашей телекоммуникационной сети.

• Энергоэффективность: усовершенствованные системы охлаждения снижают энергопотребление.

• Глобальная совместимость: сертифицирован по международным телекоммуникационным стандартам.

Параметры настройки

• CYTECH предлагает услуги OEM и ODM , точно соответствующие потребностям вашего проекта:

• Нестандартные размеры и расположение стеллажей

• Дополнительная интеграция солнечных батарей для гибридных объектов

• Двойные системы охлаждения для критических операций

• Интегрированные блоки управления аккумулятором и питанием

Гибкость наружного телекоммуникационного шкафа

(1) Материал может быть изготовлен из прочной оцинкованной стали, сэндвич-панели, нержавеющей стали SS304, алюминия.

(2)Отсеки могут быть настроены на поддержку от 1 до 4 отсеков, поддерживается несколько отсеков.

(3)Передние и задние дверцы доступа позволяют техническим специалистам получить доступ к местам хранения оборудования и прокладке кабелей.

(4) Дизайн боковых дверей тоже в порядке.

(5) Индивидуальный цвет, стандартный цвет RAL7035, другие цвета приемлемы в зависимости от назначенного цветового кода.

(6) Широкий спектр вариантов управления температурным режимом даже для самых требовательных потребностей в отводе тепла позволяет оптимизировать тепловые характеристики и снизить затраты на электроэнергию.

(7) Решение для охлаждения использует кондиционер сжатого воздуха, TEC (термоэлектрический охладитель), шестигранник (теплообменник), вентиляторы, комбинированный AC&HEX.

(8) Предлагает широкий спектр вариантов конфигурации, обеспечивающих максимальную гибкость, включая PDU, выпрямитель, интегрированные системы питания переменного и постоянного тока.

(9) Логотип шелкографии и экологически чистая картина для наружного телекоммуникационного шкафа.



(10) Предлагает все виды датчиков окружающей среды, включая датчики дверей, дыма, температуры.

(11) Поддерживается система удаленного мониторинга, протокол связи RS232/RS485/SNMP.



Дополнительные опции:

Модель	Высота	Тип	Ставка	Цвет	В*Ш*Г	Климат-контроль	Приложение
CY700650650	12U	Напольная подставка	IP55	Серый	700x650x650 мм / 27,56x25,59x25,59 дюйма	Вентилятор постоянного тока 48 В	Телеком Беспроводная/широкополосная связь Солнечная установка
CY800650650	14U	Напольная подставка	IP55	Серый	800x650x650 мм / 31,50x25,59x25,59 дюйма	Вентилятор кондиционера 500 Вт постоянного тока 48 В	Телеком Беспроводная/широкополосная связь Солнечная установка
CY1050650650	18U	Напольная подставка	IP55	Серый	1050x650x650 мм / 41,34x25,59x25,59 дюйма	Вентилятор кондиционера 500 Вт постоянного тока 48 В	Телеком Беспроводная/широкополосная связь Солнечная установка
CY1400800800	26У	Напольная подставка	IP55	Серый	1400x800x800 мм / 55,12x31,50x31,50 дюйма	Вентилятор кондиционера 500 Вт постоянного тока 48 В	Телеком Беспроводная/широкополосная установка на базе солнечной энергии
CY1600800800	30U	Напольная подставка	IP55	Серый	1600x800x800 мм / 63,00x31,50x31,50 дюйма	Вентилятор кондиционера 1000 Вт, 48 В постоянного тока	Телеком Беспроводная/широкополосная связь Солнечная установка
CY1700750750	32У	Напольная подставка	IP55	Серый	1700x700x700 мм / 66,93x27,56x27,56 дюйма	Вентилятор кондиционера 1000 Вт, 48 В постоянного тока	Телеком Беспроводная/широкополосная связь Солнечная установка
CY2100900900	42У	Напольная подставка	IP55	Серый	2100x900x900 мм / 82,68x35,43x35,43 дюйма	Кондиционер 1500 Вт, вентилятор постоянного тока, 48 В	Телеком Беспроводная/широкополосная связь Солнечная установка

Другой размер будет продолжен, пожалуйста, отправьте нам запрос для дальнейшего обсуждения.

Вариант охлаждения:

Имя	Спецификация
Кондиционер	220 В переменного тока, 50 Гц
	220 В переменного тока, 60 Гц
	110 В переменного тока 60 Гц/48 В постоянного тока
	Охлаждающая мощность от 300 Вт до 5000 Вт.
Теплообменник	48В постоянного тока
	40Вт/К-200Вт/К
Комбинированный кондиционер и теплообменник	220 В переменного тока, 50 Гц и 48 В постоянного тока
	1500 Вт и 80 Вт/К
ТИК	48В постоянного тока
	200 Вт-1200 Вт
Вентилятор	220 В переменного тока, 50 Гц
	220 В переменного тока, 60 Гц
	110 В переменного тока 60 Гц/48 В постоянного тока

Как выбрать систему климат-контроля наружного телекоммуникационного шкафа?

◆Приемлемый температурный диапазон для вашего оборудования;

◆Тепловая нагрузка оборудования;

◆Самая высокая местная температура окружающей среды;

◆Уровень шума；

◆Будущее расширение；

Тщательно учитывая эти факторы, вы можете выбрать систему климат-контроля шкафа, отвечающую конкретным потребностям вашего оборудования и условиям окружающей среды.

Меры предосторожности при установке и использовании наружного телекоммуникационного шкафа

(1) Если позволяют условия, постарайтесь установить наружный телекоммуникационный шкаф в прохладном и вентилируемом месте с чистой окружающей средой.

(2) После того, как конструкция кабеля завершена, обязательно загерметизируйте зазор вокруг кабеля герметиком, который случайно находится в шкафу, чтобы избежать конденсации, вызванной попаданием влаги и влияющей на эксплуатационные характеристики оборудования.

(3) Заземляющая шина шкафа должна быть надежно заземлена, а сопротивление заземления должно быть менее 10 Ом.

(4) Регулярно, каждый месяц, очищайте вентиляционную и пылезащитную сетку шкафа. В зависимости от реальной ситуации период очистки пылезащитного экрана можно соответствующим образом сократить или продлить.

Почему стоит выбрать CYTECH в качестве производителя корпусов для телекоммуникаций?

Имея более чем 11-летний опыт работы в сфере телекоммуникационной инфраструктуры, компания CYTECH стала надежным поставщиком наружных корпусов, используемых в секторах связи, энергетики и энергетики.

Мы поставляем глобальных операторов связи , системным интеграторам и поставщикам сетевых решений высококачественные, изготовленные по индивидуальному заказу шкафы, разработанные для обеспечения производительности и надежности.
