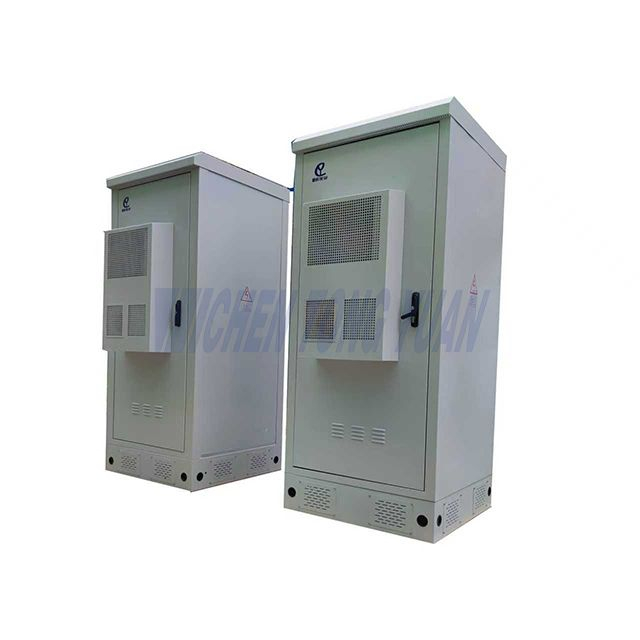

Telecombehuizingen 42U

Wat is een telecombehuizing?

Een telecombehuizing is een gespecialiseerde kast die is ontworpen om communicatie- en stroomapparatuur te beschermen, zoals routers, basisbandeenheden, voedingsmodules en glasvezelverdeelpanelen.

Deze behuizingen zijn gemaakt van robuuste materialen zoals gegalvaniseerd staal of aluminium en bieden IP55-IP65-bescherming tegen stof, regen en corrosie. Ze kunnen buiten of binnen worden geïnstalleerd , waarbij de koel- en voedingssystemen aan de binnenkant zijn geïntegreerd voor gebruik onder alle weersomstandigheden.

Belangrijkste kenmerken van CYTECH Telecom-behuizingen

1. Bescherming op hoog niveau

• IP55/IP65 geclassificeerd voor stof- en waterbestendigheid

• Corrosiewerende oppervlaktecoating voor een lange levensduur

• Vandaalbestendige sloten en weerbestendige afdichtingen voor meer veiligheid

2. Opties voor thermisch beheer

• Uitgerust met airconditioners , , warmtewisselaars of TEC-koelers

• Intelligente temperatuurregeling om optimale omstandigheden te behouden

• Energie-efficiënte koeling verlaagt de operationele kosten

3. Flexibel ontwerp en configuratie

• Verkrijgbaar in standaardformaten (10U,14U,18U, 32U, 42U) of volledig op maat

• Kan integreren van batterijcompartimenten , de stroomverdeling en bewakingssystemen

• Montagemogelijkheden: vloer-, wand- of paalinstallatie

4. Eenvoudige installatie en onderhoud

• Voorgemonteerde units voor snelle installatie

• Verwijderbare panelen en kabelbeheersysteem

• Onderhoudsarm ontwerp voor veldwerkzaamheden

Toepassingen van telecombehuizingen

CYTECH telecombehuizingen zijn ontworpen voor een breed scala aan industriële en communicatietoepassingen, waaronder:

• 5G- en 4G LTE-basisstations

• Glasvezelnetwerkhubs (FTTH / FTTx)

• Draadloze en breedbandsystemen

• IoT en slimme stadsinfrastructuur

• Stroom- en energiebewakingssystemen

• Toegangspunten voor buitennetwerken

Elke toepassing profiteert van de precisie-engineering van CYTECH, waardoor betrouwbaarheid en prestaties worden gegarandeerd, zelfs onder extreme weersomstandigheden.

Technische specificaties

1. Technische parameter

Item	Naam	Technische parameter
1	Rekgrootte	10U/14U/18U/32U/42U /Aangepast
2	Kastindeling	Eén compartiment, voor het installeren van 19inch/23inch apparatuur
3	Materiaal kast	Gegalvaniseerd staal/aluminium /SS304
4	Beveiligingsontwerp             Montagetype	Ingebouwde deur, ingebouwde scharnieren, 4-punts veiligheidsslot    Vloer/muur/paal
5	Beschermingsniveau	IP55/IP65/NEMA 4 of 4X
6	Kleur	RAL7035  lichtgrijs/op maat
7	Koelopties       STROOMvoorziening	Airconditioner of warmtewisselaar/TEC        AC220V OF DC48V
8	Verlichtingssysteem	Deursensor+48V LED-licht (wanneer de deur wordt geopend, gaat de LED branden; wanneer de deur gesloten is, gaat de LED uit.)
9	Aardingssysteem	200A koperen staaf (13-punts M6 en 2-punts M8)
10	Werktemperatuur	- 40 ℃ ~ + 55 ℃
11	Werkvochtigheid ​	≤ 95% (+ 40 ℃)
12	Luchtdruk	62kpa ~ 106kpa (vergelijkbaar met 0m ~ 5000m hoogte)

2. Accessoireslijst

2.1 Lijst met standaardaccessoires

Inclusief: afsluitbare deur met airconditioning, 19 inch rackmontagerails, op de vloer gemonteerde plint of hardware.

Nee	Naam	Hoeveelheid	Eenheid	Technische parameter
1	Outdoor telecomkast	1	set	1) Externe maat: H*B*D=2100*900*900mm
2	Airconditioner	1	set	Voeding: AC 220V 50/60Hz                 Koelvermogen: 1500W
3	Fan	1	set	DC48V met temperatuurregeling
4	LED-lamp	1	set	DC48V, gebruikt voor verlichting in de kast
5	Aardingsbusbar	1	set	200A koperen staaf (13-punts M6 en 2-punts M8)
6	apparatuur Ondersteunende	3	set
7	Pakket	1	set	Houten kist, houten pallet + rekfolie of houten pallet + houten kist

2.2 Optionele accessoires

De volgende accessoires zijn optioneel verkrijgbaar.

Item	Technische parameter	Afbeelding
EMS	19 inch omgevingsbewakingseenheid 1U; DC48V, ondersteunt RS232, RS485, SNMP, TCP/IP-communicatieprotocol.                 1× rooksensor,                 1× watersensor,                 1× temperatuursensor,                 1× deursensor.                 Het milieumonitoringsysteem is een uitgebreid netwerk van apparaten en technologieën die zijn ontworpen om verschillende aspecten van het milieu te volgen en te beoordelen. Dit systeem speelt een cruciale rol bij het verzamelen van gegevens om de omgevingsomstandigheden te begrijpen, veranderingen te detecteren en natuurlijke hulpbronnen te beheren.
Brandblusser	Hete aerosol-brandblusapparaat is een nieuw, efficiënt en milieuvriendelijk brandbestrijdingsproduct met het niveau van Vanguard International Semiconductor Corporation, het eerste in China. Het is een hightech groen brandbeveiligingsproduct dat de mensheid ten goede komt, geboren tegen de achtergrond van de Internationale Overeenkomst van Montreal en het toegenomen bewustzijn van China op het gebied van milieubescherming. Het is een ideale vervanger voor halon-brandblusapparaten en is geschikt voor relatief gesloten ruimtes zoals verdeelkasten.                                 Elektrische of warme start:                 Hete starttemperatuur ≥170℃;                 Elektrische starttemperatuur ≥700mA.
Bedradingstype PDU	AC-ingang: 63A/2P*2 met vergrendeling;                 AC/SPD: 30-60KA/2P*1;                 AC-uitgang: 63A/1P*1,32A/1P*1,16A/1P*3,3 gaten Onderhoudsaansluiting*1
Geïntegreerde PDU	Kan worden aangepast aan de eisen van de klant.
Gelijkrichter	AC220V/110V overdracht naar DC48V, sluit de batterij aan als back-upvoeding, kan ook worden aangepast aan de eisen van de klant.
ODF	Optic Distribution Frame (ODF) is een cruciaal onderdeel van een glasvezelnetwerkinfrastructuur. Het dient als centraal punt voor de aansluiting, organisatie en distributie van glasvezelkabels. Het primaire doel van een distributieframe is het faciliteren van efficiënte en georganiseerde connectiviteit, waardoor het gemakkelijker wordt om het netwerk te beheren, problemen op te lossen en uit te breiden.                                 Functie:                 1) Eindpunt;                 2)Organisatie en management;                 3) Lasbakken;                 4) Etikettering en documentatie;                 5) Beveiliging en bescherming;                 6) Schaalbaarheid;                                 Kan worden aangepast aan de eisen van de klant.
Reservebatterij	Kan een lithiumbatterij of een loodzuurbatterij zijn.

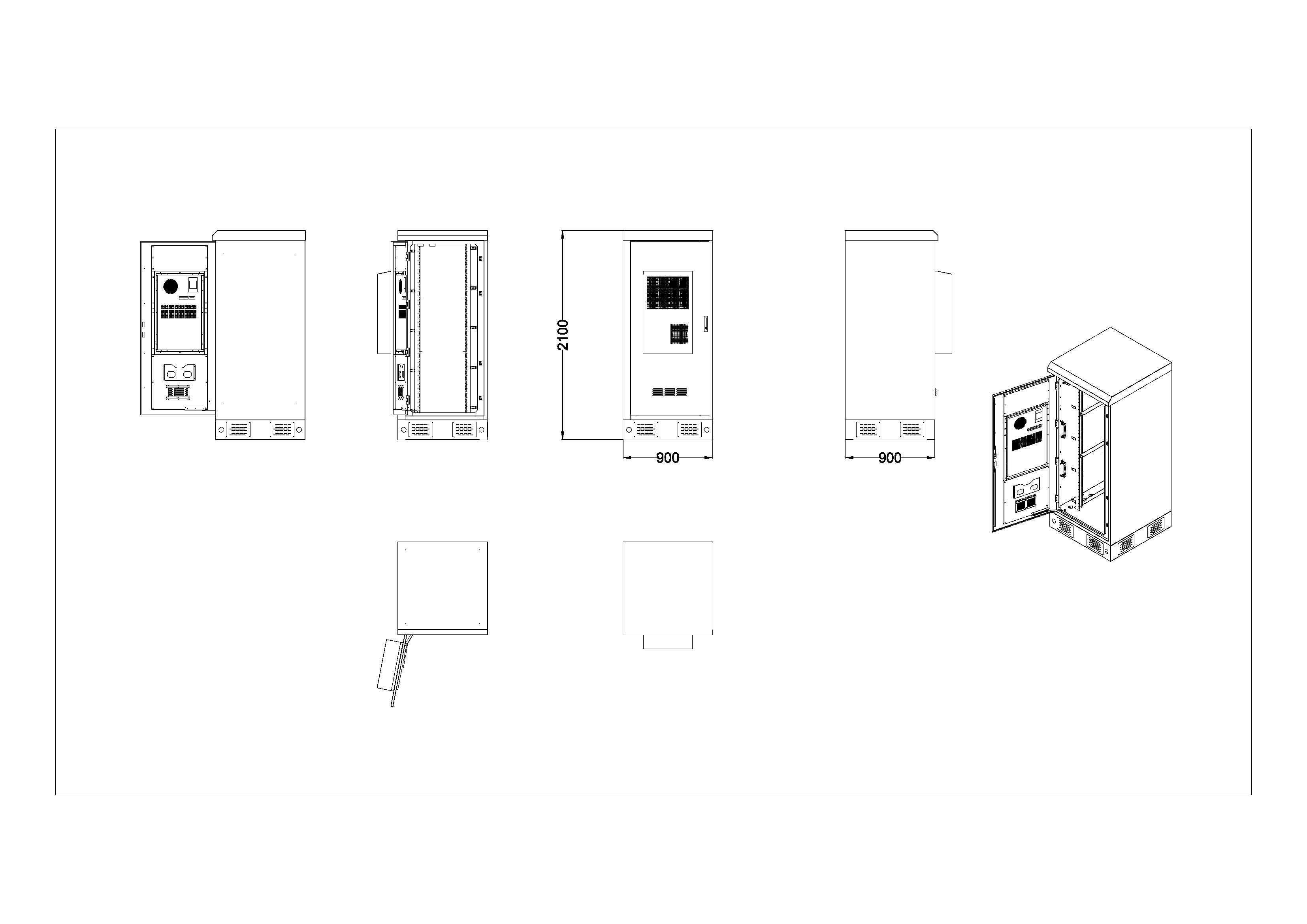

3. De afmetingen van standaard 42U telecombehuizingen

Voordelen van het kiezen van CYTECH-telecombehuizingen

• Betrouwbaarheid onder alle weersomstandigheden: Ontworpen voor gebruik bij temperaturen van -40°C tot +55°C

• Verbeterde beveiliging: sterk sluitsysteem en versterkte deuren

• Aanpasbare lay-outs: afgestemd op het ontwerp van uw telecomnetwerk

• Energie-efficiëntie: Geavanceerde koelsystemen verminderen het energieverbruik

• Wereldwijde compatibiliteit: Gecertificeerd voor internationale telecomstandaarden

Aanpassingsopties

• CYTECH biedt OEM- en ODM-diensten die precies aan de behoeften van uw project voldoen:

• Aangepaste formaten en rackindelingen

• Optionele integratie van zonnepanelen voor hybride locaties

• Dubbele koelsystemen voor kritische activiteiten

• Geïntegreerde batterij- en energiebeheereenheden

Flexibiliteit van telecomkasten voor buiten

(1) Materiaal kan worden gemaakt van duurzaam, gegalvaniseerd staal, sandwichpaneel, roestvrij staal SS304, aluminium.

(2) Compartimenten kunnen worden geconfigureerd voor ondersteuning van 1-4 vakken, waarbij meerdere compartimenten worden ondersteund.

(3) Toegangsdeuren aan de voor- en achterkant geven technici toegang tot opslagruimten voor apparatuur en kabelgeleiding.

(4) Ontwerp van zijdeuren ook ok.

(5) Aangepaste kleur, standaardkleur RAL7035, andere kleur acceptabel op basis van de aangegeven kleurcode.

(6) Een breed scala aan thermische beheeropties voor zelfs de meest veeleisende behoeften op het gebied van warmteafvoer maakt optimalisatie van de thermische prestaties en lagere energiekosten mogelijk.

(7) De koeloplossing gebruikte gecomprimeerde airconditioner, TEC (thermo-elektrische koeler), Hex (warmtewisselaar), ventilatoren, gecombineerde AC & HEX.

(8) Biedt een breed scala aan configuratieopties die maximale flexibiliteit bieden, waaronder PDU, gelijkrichter en geïntegreerde AC-DC-voedingssystemen.

(9) Zeefdruklogo en milieuvriendelijk schilderwerk voor telecomkast voor buiten.



(10) Biedt allerlei soorten omgevingssensoren, inclusief deuren, rook en temperatuursensoren.

(11) Systeem voor bewaking op afstand wordt ondersteund, het communicatieprotocol is RS232/RS485/SNMP.



Meer optionele opties:

Model	Hoogte	Type	Tarief	Kleur	H*B*D	Klimaatbeheersing	Sollicitatie
CY700650650	12U	Vloerstandaard	IP55	Grijs	700x650x650mm / 27,56x25,59x25,59inch	DC48V-ventilator	Telecom Draadloos/breedband Installatie op zonne-energie
CY800650650	14U	Vloerstandaard	IP55	Grijs	800x650x650mm / 31,50x25,59x25,59inch	Airconditioner 500W DC48V ventilator	Telecom Draadloos/breedband Installatie op zonne-energie
CY1050650650	18U	Vloerstandaard	IP55	Grijs	1050x650x650mm / 41,34x25,59x25,59inch	Airconditioner 500W DC48V ventilator	Telecom Draadloos/breedband Installatie op zonne-energie
CY1400800800	26U	Vloerstandaard	IP55	Grijs	1400x800x800mm / 55,12x31,50x31,50inch	Airconditioner 500W DC48V ventilator	Telecom Draadloos/breedband Installatie op zonne-energie
CY1600800800	30U	Vloerstandaard	IP55	Grijs	1600x800x800mm / 63,00x31,50x31,50inch	Airconditioner 1000W DC48V ventilator	Telecom Draadloos/breedband Installatie op zonne-energie
CY1700750750	32U	Vloerstandaard	IP55	Grijs	1700x700x700mm / 66,93x27,56x27,56inch	Airconditioner 1000W DC48V ventilator	Telecom Draadloos/breedband Installatie op zonne-energie
CY2100900900	42U	Vloerstandaard	IP55	Grijs	2100x900x900mm / 82,68x35,43x35,43inch	Airconditioner 1500W DC48V ventilator	Telecom Draadloos/breedband Installatie op zonne-energie

Andere maten worden vervolgd, stuur ons een aanvraag voor verdere discussie

Koeloptie:

Naam	Specificatie
Airconditioner	AC220V 50 Hz
	AC220V 60 Hz
	AC110V 60HZ/DC48V
	Koelcapaciteit van 300W-5000W
Warmtewisselaar	DC48V
	40W/K-200W/K
Gecombineerde airconditioning en warmtewisselaar	AC220V 50HZ & DC48V
	1500W&80W/K
TEC	DC48V
	200W-1200W
Fan	AC220V 50 Hz
	AC220V 60 Hz
	AC110V 60HZ/DC48V

Hoe kiest u een klimaatbeheersingssysteem voor buitentelecommunicatiekasten?

◆Aanvaardbaar temperatuurbereik voor uw apparatuur;

◆ Warmtebelasting van apparatuur;

◆De hoogste lokale omgevingstemperatuur;

◆Geluidsniveau；

◆Toekomstige uitbreiding；

Door deze factoren zorgvuldig te overwegen, kunt u een kastklimaatbeheersingssysteem selecteren dat voldoet aan de specifieke behoeften van uw apparatuur en omgevingsomstandigheden.

Voorzorgsmaatregelen voor installatie en gebruik van de buitentelecommunicatiekast

(1)Als de omstandigheden het toelaten, probeer dan de buitentelecommunicatiekast op een koele en geventileerde plaats met een schone omgeving te installeren.

(2) Nadat de kabelconstructie is voltooid, moet u ervoor zorgen dat u de opening rond de kabel afdicht met het afdichtmiddel dat willekeurig in de kast wordt geleverd, om condensatie te voorkomen die wordt veroorzaakt door het binnendringen van vocht en die de gebruiksprestaties van de apparatuur beïnvloedt.

(3) De aardingsbalk van de kast moet op betrouwbare wijze geaard zijn en de aardingsweerstand ten opzichte van de aarde moet minder dan 10 Ω zijn.

(4) Maak de ventilatie en het stofscherm in de kast elke maand regelmatig schoon. Afhankelijk van de werkelijke situatie kan de periode voor het reinigen van het stofscherm op de juiste manier worden ingekort of verlengd.

Waarom kiezen voor CYTECH als fabrikant van uw telecombehuizingen?

Met meer dan 11 jaar ervaring in de telecominfrastructuursector is CYTECH een vertrouwde leverancier geworden voor buitenbehuizingen die worden gebruikt in de communicatie-, energie- en energiesector.

Wij voorzien van wereldwijde telecomoperatoren , systeemintegrators en leveranciers van netwerkoplossingen van hoogwaardige, op maat gemaakte kasten die zijn ontworpen voor prestaties en betrouwbaarheid.

Vraag vandaag nog een offerte aan

Op zoek naar een betrouwbare fabrikant van telecombehuizingen ?
CYTECH biedt volledig maatwerk, snelle levering en professionele ondersteuning voor uw telecomprojecten.

Neem vandaag nog contact met ons op om uw wensen te bespreken of vraag een vrijblijvende offerte aan.
