Vỏ viễn thông 42U

Bao vây viễn thông là gì?

Vỏ viễn thông là một tủ chuyên dụng được thiết kế để bảo vệ các thiết bị điện và thông tin liên lạc, chẳng hạn như bộ định tuyến, bộ băng tần cơ sở, mô-đun nguồn và bảng phân phối cáp quang.

Những vỏ bọc này được chế tạo từ các vật liệu chịu lực cao như thép mạ kẽm hoặc nhôm , cung cấp khả năng bảo vệ IP55–IP65 chống bụi, mưa và ăn mòn. Chúng có thể được lắp đặt ngoài trời hoặc trong nhà , với hệ thống điện và làm mát được tích hợp bên trong để vận hành trong mọi thời tiết.

Các tính năng chính của Vỏ viễn thông CYTECH

1. Bảo vệ cấp cao

• Xếp hạng IP55/IP65 cho khả năng chống bụi và nước

• Lớp phủ bề mặt chống ăn mòn cho tuổi thọ dài

• Khóa chống phá hoại và niêm phong thời tiết để tăng cường an toàn

2. Tùy chọn quản lý nhiệt

• Được trang bị của máy điều hòa không khí , bộ trao đổi nhiệt hoặc bộ làm mát TEC

• Kiểm soát nhiệt độ thông minh để duy trì điều kiện tối ưu

• Làm mát tiết kiệm năng lượng giúp giảm chi phí vận hành

3. Thiết kế và cấu hình linh hoạt

• Có sẵn các kích thước tiêu chuẩn (10U,14U,18U, 32U, 42U) hoặc tùy chỉnh hoàn toàn

• Có thể tích hợp ngăn chứa ắc quy , phân phối điện năng , và hệ thống giám sát

• Tùy chọn lắp đặt: lắp đặt sàn, tường hoặc cột

4. Dễ dàng cài đặt và bảo trì

• Các đơn vị được lắp ráp sẵn để thiết lập nhanh chóng

• Bảng điều khiển có thể tháo rời và hệ thống quản lý cáp

• Thiết kế ít phải bảo trì cho hoạt động tại hiện trường

Ứng dụng của vỏ viễn thông

Vỏ viễn thông CYTECH được thiết kế cho nhiều ứng dụng công nghiệp và truyền thông, bao gồm:

• Trạm gốc 5G và 4G LTE

• Trung tâm mạng cáp quang (FTTH/FTTx)

• Hệ thống không dây và băng thông rộng

• Cơ sở hạ tầng IoT và thành phố thông minh

• Hệ thống giám sát năng lượng và năng lượng

• Điểm truy cập mạng ngoài trời

Mỗi ứng dụng đều được hưởng lợi từ kỹ thuật chính xác của CYTECH, đảm bảo độ tin cậy và hiệu suất ngay cả trong điều kiện thời tiết khắc nghiệt.

Thông số kỹ thuật

1.Thông số kỹ thuật

Mục	Tên	Thông số kỹ thuật
1	Kích thước giá đỡ	10U/14U/18U/32U/42U /Tùy chỉnh
2	Bố trí tủ	Một ngăn, để lắp đặt thiết bị 19 inch/23 inch
3	Chất liệu tủ	Thép mạ kẽm/Nhôm/SS304
4	Thiết kế bảo mật             Kiểu lắp đặt	Cửa nhúng, bản lề nhúng, khóa an toàn 4 điểm    Sàn/Tường/Cực
5	Mức độ bảo vệ	IP55/IP65/NEMA 4 hoặc 4X
6	Màu sắc	RAL7035  màu xám nhạt/tùy chỉnh
7	Tùy chọn làm mát       Nguồn điện	Điều hòa không khí hoặc Bộ trao đổi nhiệt/TEC        AC220V HOẶC DC48V
8	Hệ thống chiếu sáng	Cảm biến cửa + đèn LED 48V (khi mở cửa, đèn LED sẽ sáng; Khi cửa đóng, đèn LED sẽ tắt.)
9	Hệ thống nối đất	Thanh đồng 200A (13 điểm M6 và 2 điểm M8)
10	Nhiệt độ làm việc	- 40oC ~ + 55oC
11	làm việc Độ ẩm	95% (+ 40oC)
12	Áp suất không khí	62kpa ~ 106kpa (tương tự độ cao 0m ~ 5000m)

2. Danh sách phụ kiện

2.1 Danh sách phụ kiện tiêu chuẩn

Bao gồm: cửa khóa kèm điều hòa, thanh ray giá đỡ 19 inch, chân đỡ sàn hoặc phần cứng.

KHÔNG	Tên	Số lượng	Đơn vị	Thông số kỹ thuật
1	Tủ viễn thông ngoài trời	1	bộ	1) Kích thước bên ngoài: H * W * D = 2100 * 900 * 900mm
2	Điều hòa không khí	1	bộ	Nguồn điện: AC 220V 50/60Hz                 Công suất làm lạnh: 1500W
3	Cái quạt	1	bộ	DC48V với điều khiển nhiệt độ
4	Đèn LED	1	bộ	DC48V, dùng để chiếu sáng trong tủ
5	Thanh nối đất	1	bộ	Thanh đồng 200A (13 điểm M6 và 2 điểm M8)
6	Thiết bị hỗ trợ	3	bộ
7	Bưu kiện	1	bộ	Hộp gỗ, pallet gỗ + màng căng hoặc pallet gỗ + hộp gỗ

2.2 Phụ kiện tùy chọn

Các phụ kiện sau đây có sẵn để đặt hàng tùy chọn.

Mục	Thông số kỹ thuật	Hình ảnh
EMS	bộ giám sát môi trường 19 inch 1U; DC48V, hỗ trợ giao thức truyền thông RS232,RS485, SNMP,TCP/IP.                 Cảm biến khói 1×,                 Cảm biến nước 1×,                 Cảm biến nhiệt độ 1×,                 Cảm biến cửa 1×.                 Hệ thống giám sát môi trường là một mạng lưới toàn diện gồm các thiết bị và công nghệ được thiết kế để theo dõi và đánh giá các khía cạnh khác nhau của môi trường. Hệ thống này đóng một vai trò quan trọng trong việc thu thập dữ liệu để hiểu các điều kiện môi trường, phát hiện những thay đổi và quản lý tài nguyên thiên nhiên.

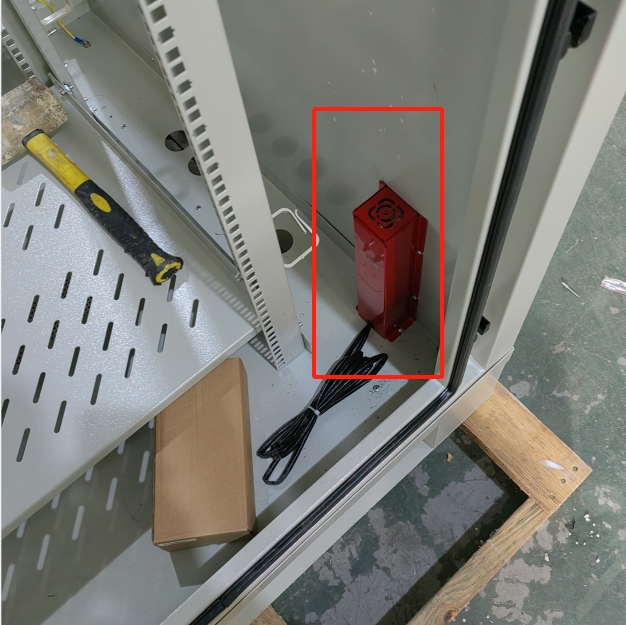

Bình chữa cháy	Thiết bị chữa cháy bằng khí dung nóng là sản phẩm chữa cháy mới, hiệu quả và thân thiện với môi trường cấp độ Tập đoàn Bán dẫn Quốc tế Vanguard, là sản phẩm đầu tiên ở Trung Quốc. Đây là sản phẩm phòng cháy chữa cháy xanh công nghệ cao mang lại lợi ích cho nhân loại, ra đời trên nền tảng của Thỏa thuận Montreal quốc tế và nhận thức ngày càng tăng của Trung Quốc về bảo vệ môi trường. Nó là sự thay thế lý tưởng cho các thiết bị chữa cháy halon và phù hợp với những không gian tương đối kín như tủ phân phối.                                 Khởi động bằng điện hoặc nóng:                 Nhiệt độ khởi động nóng ≥170oC;                 Nhiệt độ khởi động điện ≥700mA.
Loại dây PDU	Đầu vào AC: 63A/2P*2 có khóa liên động;                 AC/SPD:30-60KA/2P*1；                 Đầu ra AC: 63A/1P*1,32A/1P*1,16A/1P*3,3 lỗ Ổ cắm bảo trì*1

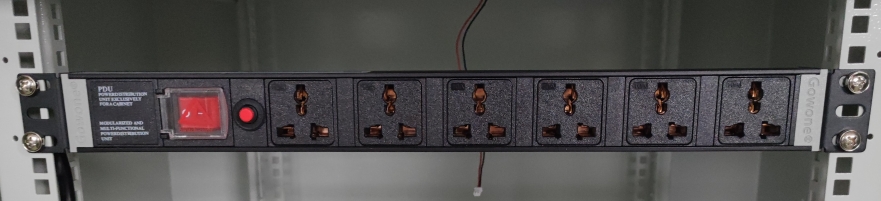

PDU tích hợp	Có thể được tùy chỉnh theo yêu cầu của khách hàng.

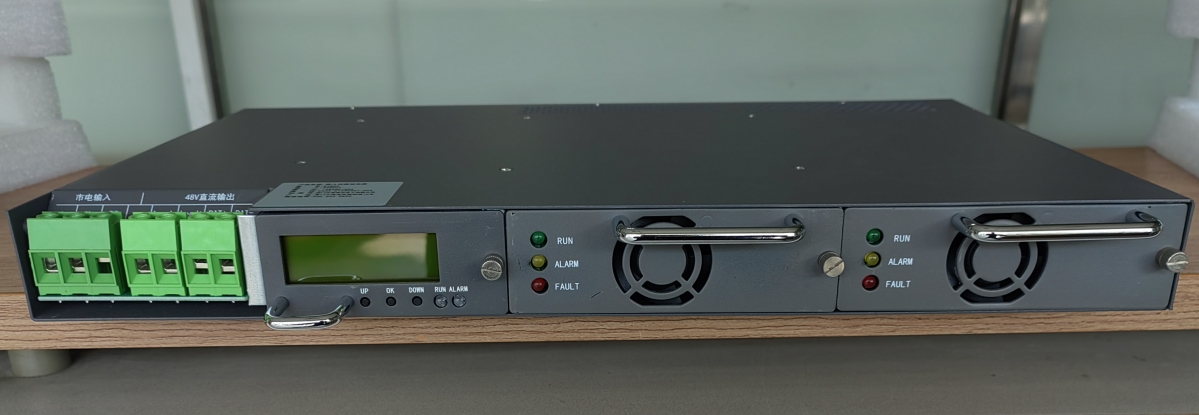

bộ chỉnh lưu	Chuyển AC220V/110V sang DC48V, Kết nối pin làm nguồn điện dự phòng, cũng có thể được tùy chỉnh theo yêu cầu của khách hàng.

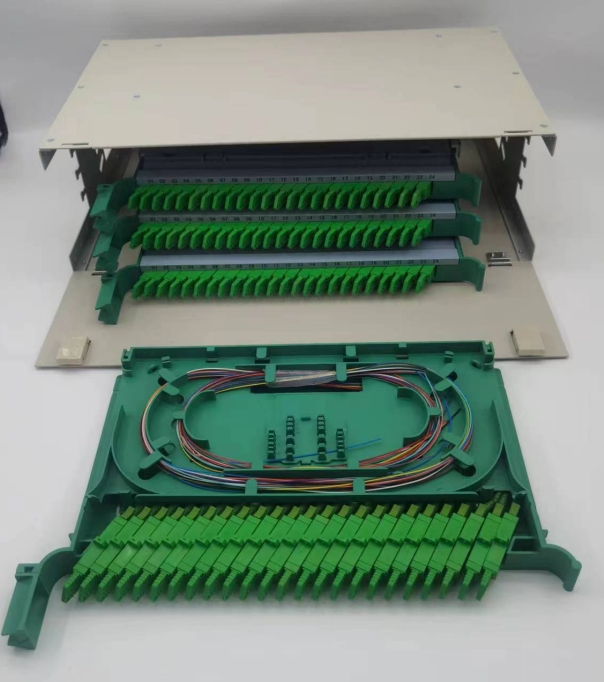

ODF	Khung phân phối quang (ODF) là một thành phần quan trọng trong cơ sở hạ tầng mạng cáp quang. Nó phục vụ như một điểm tập trung để kết thúc, tổ chức và phân phối cáp quang. Mục đích chính của khung phân phối là tạo điều kiện cho kết nối hiệu quả và có tổ chức, giúp quản lý, khắc phục sự cố và mở rộng mạng dễ dàng hơn.                                 Chức năng:                 1) Điểm chấm dứt;                 2)Tổ chức và quản lý;                 3) Khay nối;                 4) Ghi nhãn và lập tài liệu;                 5) An ninh và Bảo vệ;                 6) Khả năng mở rộng;                                 Có thể được tùy chỉnh theo yêu cầu của khách hàng.
Pin dự phòng	Có thể là pin lithium hoặc pin axit chì.

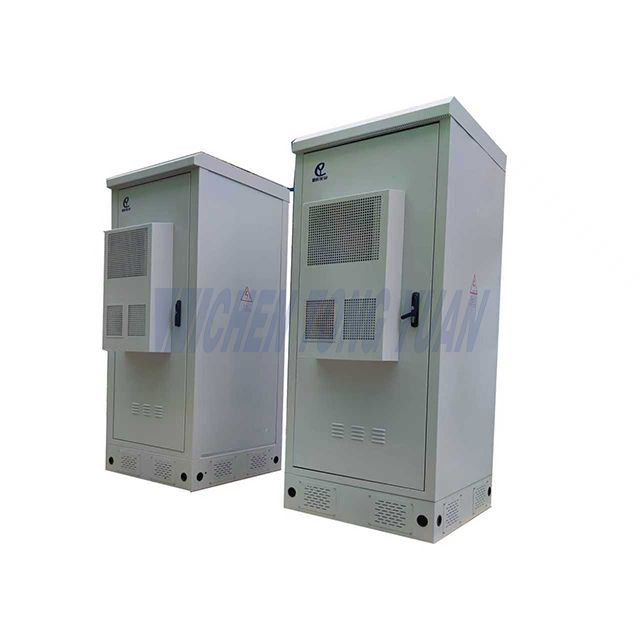

3. Kích thước của Vỏ viễn thông 42U tiêu chuẩn

Lợi ích của việc lựa chọn Vỏ viễn thông CYTECH

• Độ tin cậy trong mọi thời tiết: Được thiết kế để hoạt động ở nhiệt độ từ -40°C đến +55°C

• An ninh nâng cao: Hệ thống khóa chắc chắn và cửa được gia cố

• Bố cục có thể tùy chỉnh: Phù hợp với thiết kế mạng viễn thông của bạn

• Hiệu quả năng lượng: Hệ thống làm mát tiên tiến giúp giảm mức tiêu thụ điện năng

• Khả năng tương thích toàn cầu: Được chứng nhận theo tiêu chuẩn viễn thông quốc tế

Tùy chọn tùy chỉnh

• CYTECH cung cấp dịch vụ OEM & ODM để phù hợp với nhu cầu chính xác của dự án của bạn:

• Kích thước tùy chỉnh và bố trí giá đỡ

• Tích hợp bảng điều khiển năng lượng mặt trời tùy chọn cho các địa điểm kết hợp

• Hệ thống làm mát kép cho các hoạt động quan trọng

• Bộ quản lý năng lượng và pin tích hợp

Tính linh hoạt của tủ viễn thông ngoài trời

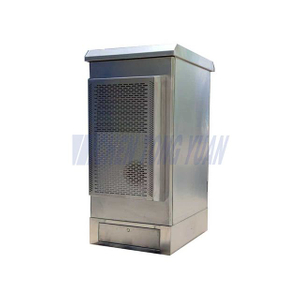

(1) Vật liệu có thể được chế tạo bằng thép bền, mạ kẽm, bảng sandwich, thép không gỉ SS304, nhôm.

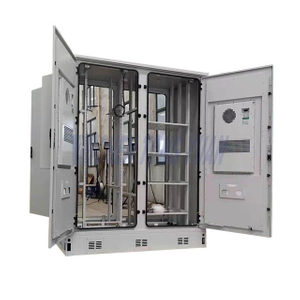

(2) Các ngăn có thể được cấu hình để hỗ trợ từ 1-4 ngăn, hỗ trợ nhiều ngăn.

(3) Cửa ra vào phía trước và phía sau cho phép kỹ thuật viên tiếp cận khu vực lưu trữ thiết bị và định tuyến cáp.

(4) Thiết kế cửa bên cũng ok.

(5) Màu tùy chỉnh, màu tiêu chuẩn RAL7035, màu khác được chấp nhận dựa trên mã màu được chỉ định.

(6) Nhiều tùy chọn quản lý nhiệt cho cả những nhu cầu tản nhiệt đòi hỏi khắt khe nhất, cho phép tối ưu hóa hiệu suất nhiệt và giảm chi phí năng lượng.

(7) Giải pháp làm mát sử dụng máy điều hòa không khí nén, TEC (Bộ làm mát nhiệt điện), Hex (bộ trao đổi nhiệt), Quạt, AC&HEX kết hợp.

(8) Cung cấp nhiều tùy chọn cấu hình mang lại sự linh hoạt tối đa bao gồm PDU, bộ chỉnh lưu, hệ thống nguồn AC-DC tích hợp.

(9) Logo chiếu lụa và tác phẩm nghệ thuật vẽ tranh thân thiện với môi trường cho tủ viễn thông ngoài trời.



(10) Cung cấp tất cả các loại cảm biến môi trường, bao gồm cửa, khói, cảm biến nhiệt độ.

(11) Hỗ trợ hệ thống giám sát từ xa, giao thức truyền thông là RS232/RS485/SNMP.



Tùy chọn thêm:

Người mẫu	Chiều cao	Kiểu	Tỷ lệ	Màu sắc	H*W*D	Kiểm soát khí hậu	Ứng dụng
CY700650650	12U	Giá đỡ sàn	IP55	Xám	700x650x650mm / 27,56 x 25,59 x 25,59 inch	quạt DC48V	Viễn thông Không dây/Băng thông rộng Lắp đặt dựa trên năng lượng mặt trời
CY800650650	14U	Giá đỡ sàn	IP55	Xám	800x650x650mm / 31,50 x 25,59 x 25,59 inch	Quạt điều hòa 500W DC48V	Viễn thông Không dây/Băng thông rộng Lắp đặt dựa trên năng lượng mặt trời

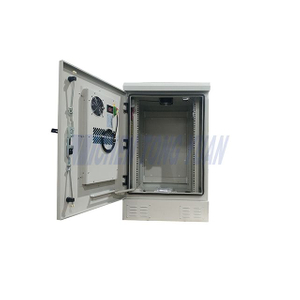

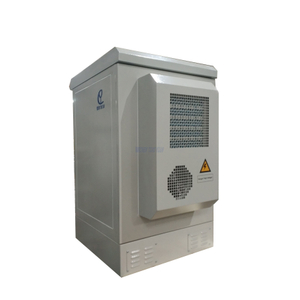

CY1050650650	18U	Giá đỡ sàn	IP55	Xám	1050x650x650mm / 41,34 x 25,59 x 25,59 inch	Quạt điều hòa 500W DC48V	Viễn thông Không dây/Băng thông rộng Lắp đặt dựa trên năng lượng mặt trời
CY1400800800	26U	Giá đỡ sàn	IP55	Xám	1400x800x800mm / 55,12 x 31,50 x 31,50 inch	Quạt điều hòa 500W DC48V	Viễn thông Cài đặt dựa trên năng lượng mặt trời không dây/băng thông rộng
CY1600800800	30U	Giá đỡ sàn	IP55	Xám	1600x800x800mm / 63,00 x 31,50 x 31,50 inch	Quạt điều hòa 1000W DC48V	Viễn thông Không dây/Băng thông rộng Lắp đặt dựa trên năng lượng mặt trời
CY1700750750	32U	Giá đỡ sàn	IP55	Xám	1700x700x700mm / 66,93 x 27,56 x 27,56 inch	Quạt điều hòa 1000W DC48V	Viễn thông Không dây/Băng thông rộng Lắp đặt dựa trên năng lượng mặt trời

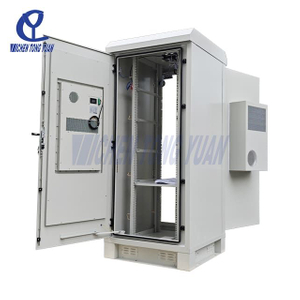

CY2100900900	42U	Giá đỡ sàn	IP55	Xám	2100x900x900mm / 82,68 x 35,43 x 35,43 inch	Quạt điều hòa 1500W DC48V	Viễn thông Không dây/Băng thông rộng Lắp đặt dựa trên năng lượng mặt trời

Kích thước khác sẽ được tiếp tục, xin vui lòng gửi cho chúng tôi yêu cầu để thảo luận thêm

Tùy chọn làm mát:

Tên	Đặc điểm kỹ thuật
Điều hòa không khí	AC220V 50HZ
	AC220V 60HZ
	AC110V 60HZ / DC48V
	Công suất làm lạnh từ 300W-5000W
Bộ trao đổi nhiệt	DC48V
	40W/K-200W/K
Điều hòa không khí kết hợp trao đổi nhiệt	AC220V 50HZ & DC48V
	1500W&80W/K
TEC	DC48V
	200W-1200W
Cái quạt	AC220V 50HZ
	AC220V 60HZ
	AC110V 60HZ / DC48V

Làm thế nào để chọn hệ thống kiểm soát khí hậu tủ viễn thông ngoài trời?

◆Phạm vi nhiệt độ chấp nhận được cho thiết bị của bạn;

◆Tải nhiệt của thiết bị;

◆Nhiệt độ môi trường cục bộ cao nhất；

◆Độ ồn；

◆Mở rộng trong tương lai；

Bằng cách xem xét cẩn thận các yếu tố này, bạn có thể chọn hệ thống kiểm soát khí hậu trong tủ đáp ứng các nhu cầu cụ thể của thiết bị và điều kiện môi trường.

Những lưu ý khi lắp đặt và sử dụng tủ viễn thông ngoài trời

(1) Nếu điều kiện cho phép, hãy cố gắng lắp đặt tủ viễn thông ngoài trời ở nơi thoáng mát và môi trường xung quanh sạch sẽ.

(2) Sau khi hoàn thành việc xây dựng cáp, vui lòng đảm bảo bịt kín khe hở xung quanh cáp bằng chất bịt kín được cung cấp ngẫu nhiên trong tủ để tránh hiện tượng ngưng tụ do hơi ẩm xâm nhập và ảnh hưởng đến hiệu suất sử dụng của thiết bị.

(3) Thanh nối đất của tủ phải được nối đất chắc chắn và điện trở nối đất với mặt đất phải nhỏ hơn 10 Ω.

(4) Hãy vệ sinh tấm chắn bụi và thông gió trong tủ thường xuyên hàng tháng. Tùy theo tình hình thực tế, thời gian làm sạch màn chắn bụi có thể được rút ngắn hoặc kéo dài phù hợp.

Tại sao chọn CYTECH làm nhà sản xuất vỏ viễn thông của bạn?

Với hơn 11 năm kinh nghiệm trong ngành cơ sở hạ tầng viễn thông, CYTECH đã trở thành nhà cung cấp đáng tin cậy cho các vỏ ngoài trời được sử dụng trong lĩnh vực truyền thông, năng lượng và năng lượng.

Chúng tôi cung cấp cho khai thác viễn thông toàn cầu , các nhà tích hợp hệ thống và các nhà cung cấp giải pháp mạng các tủ tùy chỉnh, chất lượng cao được thiết kế để mang lại hiệu suất và độ tin cậy.
