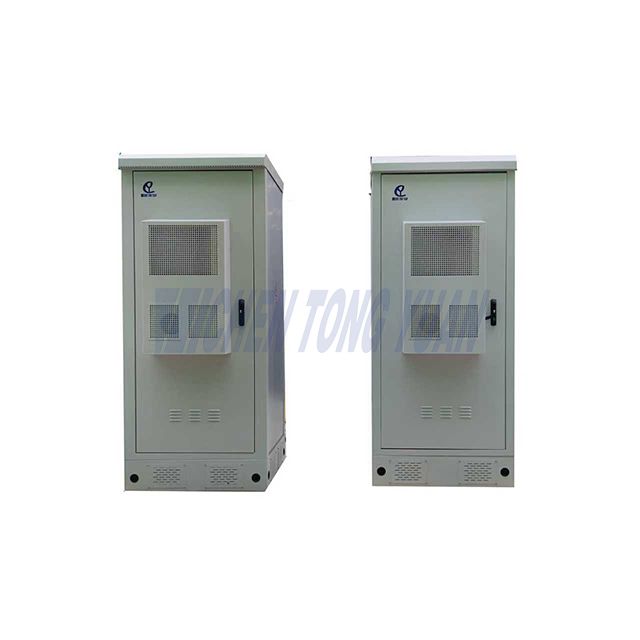

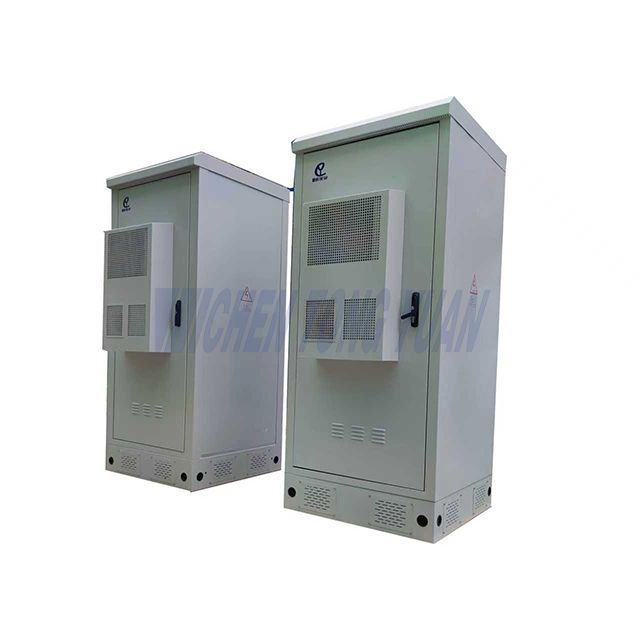

Gabinetes para Telecomunicações 42U

O que é um gabinete de telecomunicações?

Um gabinete de telecomunicações é um gabinete especializado projetado para proteger equipamentos de comunicação e energia, como roteadores, unidades de banda base, módulos de energia e painéis de distribuição de fibra.

Esses gabinetes são construídos com materiais resistentes, como aço galvanizado ou alumínio , oferecendo proteção IP55–IP65 contra poeira, chuva e corrosão. Eles podem ser instalados em ambientes externos ou internos , com sistemas de refrigeração e energia integrados no interior para operação em qualquer clima.

Principais recursos dos gabinetes CYTECH Telecom

1. Proteção de alto nível

• Classificação IP55 / IP65 para resistência à poeira e água

• Revestimento de superfície anticorrosivo para longa vida útil

• Fechaduras à prova de vandalismo e vedações contra intempéries para maior segurança

2. Opções de gerenciamento térmico

• Equipado com de ar condicionado , trocadores de calor ou resfriadores TEC

• Controle inteligente de temperatura para manter condições ideais

• O resfriamento com eficiência energética reduz os custos operacionais

3. Design e configuração flexíveis

• Disponível em tamanhos padrão (10U, 14U, 18U, 32U, 42U) ou totalmente customizados

• Pode integrar compartimentos de bateria , , distribuição de energia e sistemas de monitoramento

• Opções de montagem: instalação no chão, parede ou poste

4. Fácil instalação e manutenção

• Unidades pré-montadas para configuração rápida

• Painéis removíveis e sistema de gerenciamento de cabos

• Projeto de baixa manutenção para operações de campo

Aplicações de gabinetes de telecomunicações

Os gabinetes de telecomunicações CYTECH são projetados para uma ampla gama de aplicações industriais e de comunicação, incluindo:

• Estações base 5G e 4G LTE

• Hubs de rede de fibra óptica (FTTH / FTTx)

• Sistemas sem fio e de banda larga

• IoT e infraestrutura de cidade inteligente

• Sistemas de monitoramento de potência e energia

• Pontos de acesso à rede externa

Cada aplicação se beneficia da engenharia de precisão da CYTECH, garantindo confiabilidade e desempenho mesmo sob condições climáticas extremas.

Especificações Técnicas

1. Parâmetro técnico

Item	Nome	Parâmetro técnico
1	Tamanho do rack	10U/14U/18U/32U/42U/Personalizado
2	Layout do gabinete	Um compartimento, para instalação de equipamentos de 19/23 polegadas
3	Material do gabinete	Aço galvanizado/alumínio/SS304
4	Projeto de segurança             Tipo de montagem	Porta embutida, dobradiças embutidas, fechadura de segurança de 4 pontos    Piso/Parede/Poste
5	Nível de proteção	IP55/IP65/NEMA 4 ou 4X
6	Cor	RAL7035  cinza claro/personalizado
7	Opções de resfriamento       Fonte de energia	Ar condicionado ou Trocador de Calor/ TEC        AC220V OU DC48V
8	Sistema de iluminação	Sensor de porta + luz LED 48V (ao abrir a porta, o LED acenderá; quando a porta estiver fechada, o LED apagará.)
9	Sistema de aterramento	Barra de cobre 200A (13 pontos M6 e 2 pontos M8)
10	Temperatura de trabalho	- 40 ℃ ~ + 55 ℃
11	de trabalho Umidade	≤ 95% (+ 40 ℃)
12	Pressão do ar	62kpa ~ 106kpa (semelhante a 0m ~ 5000m de altitude)

2.Lista de acessórios

2.1 Lista de acessórios padrão

Inclui: porta com trava com ar condicionado, trilhos para montagem em rack de 19 polegadas, rodapé para montagem no chão ou ferragens.

Não	Nome	Quantidade	Unidade	Parâmetro técnico
1	Gabinete de telecomunicações externo	1	definir	1)Tamanho externo:H*W*D=2100*900*900mm
2	Ar condicionado	1	definir	Fonte de alimentação: CA 220V 50/60Hz                 Capacidade de refrigeração: 1500W
3	Fã	1	definir	DC48V com controle de temperatura
4	Lâmpada LED	1	definir	DC48V, usado para iluminação no gabinete
5	Barramento de aterramento	1	definir	Barra de cobre 200A (13 pontos M6 e 2 pontos M8)
6	de equipamento Suporte	3	definir
7	Pacote	1	definir	Caixa de madeira, palete de madeira + filme extensível ou palete de madeira + caixa de madeira

2.2 Acessórios opcionais

Os seguintes acessórios estão disponíveis para pedido opcional.

Item	Parâmetro técnico	Foto
EMS	Unidade de monitoramento ambiental de 19 polegadas 1U; DC48V, suporte ao protocolo de comunicação RS232, RS485, SNMP, TCP/IP.                 1 × sensor de fumaça,                 1 × sensor de água,                 1 × sensor de temperatura,                 1× sensor de porta.                 O sistema de monitoramento ambiental é uma rede abrangente de dispositivos e tecnologias projetadas para rastrear e avaliar vários aspectos do meio ambiente. Este sistema desempenha um papel crucial na recolha de dados para compreender as condições ambientais, detectar mudanças e gerir os recursos naturais.
Extintor de incêndio	O dispositivo de extinção de incêndio em aerossol quente é um produto de combate a incêndio novo, eficiente e ecológico com nível Vanguard International Semiconductor Corporation, que é o primeiro na China. É um produto de proteção verde contra incêndios de alta tecnologia que beneficia a humanidade, nascido no contexto do Acordo Internacional de Montreal e da crescente conscientização da China sobre a proteção ambiental. É um substituto ideal para dispositivos de extinção de incêndio de halon e é adequado para espaços relativamente fechados, como armários de distribuição.                                 Partida elétrica ou a quente:                 Temperatura de partida a quente ≥170℃;                 Temperatura de partida elétrica ≥700mA.
Tipo de fiação PDU	Entrada AC: 63A/2P*2 com intertravamento;                 AC/SPD:30-60KA/2P*1;                 Saída CA: 63A/1P*1,32A/1P*1,16A/1P*3,3 furos Soquete de manutenção*1
PDU integrada	Pode ser personalizado de acordo com as necessidades do cliente.
Retificador	Transferência AC220V / 110V para DC48V, conecte a bateria como energia de backup, também pode ser personalizada de acordo com as necessidades do cliente.
ODF	O Quadro de Distribuição Óptica (ODF) é um componente crítico em uma infraestrutura de rede de fibra óptica. Serve como ponto centralizado para terminação, organização e distribuição de cabos de fibra óptica. O objetivo principal de um quadro de distribuição é facilitar a conectividade eficiente e organizada, facilitando o gerenciamento, a solução de problemas e a expansão da rede.                                 Função:                 1)Ponto de Terminação;                 2)Organização e Gestão;                 3) Bandejas de emenda;                 4) Rotulagem e Documentação;                 5)Segurança e Proteção;                 6) Escalabilidade;                                 Pode ser personalizado de acordo com as necessidades do cliente.
Bateria reserva	Pode ser bateria de lítio ou bateria de chumbo-ácido.

3. A dimensão dos gabinetes de telecomunicações padrão 42U

Benefícios de escolher gabinetes CYTECH Telecom

• Confiabilidade em qualquer clima: Projetado para operar em temperaturas de -40°C a +55°C

• Segurança aprimorada: sistema de travamento forte e portas reforçadas

• Layouts personalizáveis: adaptados ao design da sua rede de telecomunicações

• Eficiência Energética: Sistemas de refrigeração avançados reduzem o consumo de energia

• Compatibilidade Global: Certificado para padrões internacionais de telecomunicações

Opções de personalização

• A CYTECH oferece serviços OEM e ODM para atender às necessidades exatas do seu projeto:

• Tamanhos personalizados e layouts de rack

• Integração opcional de painel solar para locais híbridos

• Sistemas duplos de resfriamento para operações críticas

• Unidades integradas de gerenciamento de bateria e energia

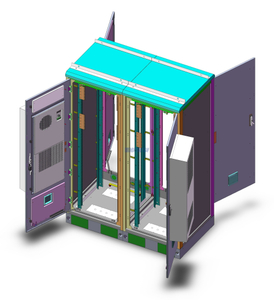

Flexibilidade de gabinete de telecomunicações externo

(1) O material pode ser construído em aço galvanizado durável, painel sanduíche, aço inoxidável SS304, alumínio.

(2) Os compartimentos podem ser configurados para suportar entre 1-4 baias, com suporte para vários compartimentos.

(3) As portas de acesso frontal e traseira permitem que os técnicos acessem as áreas de armazenamento de equipamentos e roteamento de cabos.

(4) O design das portas laterais também está ok.

(5)Cor personalizada, cor padrão RAL7035, outra cor aceitável com base no código de cores designado.

(6)A ampla gama de opções de gerenciamento térmico, mesmo para as necessidades de dissipação de calor mais exigentes, permite a otimização do desempenho térmico e a redução dos custos de energia.

(7) A solução de resfriamento adotou ar condicionado comprimido, TEC (Resfriador Termoelétrico), Hex (trocador de calor), Ventiladores, AC e HEX combinados.

(8) Oferece uma ampla gama de opções de configuração, proporcionando flexibilidade máxima, incluindo PDU, retificador e sistemas de energia AC-DC integrados.

(9) Logotipo de triagem de seda e arte de pintura ecologicamente correta para gabinete de telecomunicações externo.



(10)Oferece todos os tipos de sensores ambientais, incluindo portas, fumaça, sensores de temperatura.

(11) Sistema de monitoramento remoto suportado, o protocolo de comunicação é RS232/RS485/SNMP.



Mais opcionais:

Modelo	Altura	Tipo	Avaliar	Cor	H*W*D	Controle climático	Aplicativo
CY700650650	12U	Suporte de chão	IP55	Cinza	700x650x650mm / 27,56x25,59x25,59 polegadas	Ventilador DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY800650650	14U	Suporte de chão	IP55	Cinza	800x650x650mm / 31,50x25,59x25,59 polegadas	Ventilador de ar condicionado 500W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY1050650650	18U	Suporte de chão	IP55	Cinza	1050x650x650mm / 41,34x25,59x25,59 polegadas	Ventilador de ar condicionado 500W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY1400800800	26U	Suporte de chão	IP55	Cinza	1400x800x800mm / 55,12x31,50x31,50 polegadas	Ventilador de ar condicionado 500W DC48V	Telecomunicações Instalação sem fio/banda larga baseada em energia solar
CY1600800800	30U	Suporte de chão	IP55	Cinza	1600x800x800mm / 63,00x31,50x31,50 polegadas	Ventilador de ar condicionado 1000W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY1700750750	32U	Suporte de chão	IP55	Cinza	1700x700x700mm / 66,93x27,56x27,56 polegadas	Ventilador de ar condicionado 1000W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY2100900900	42U	Suporte de chão	IP55	Cinza	2100x900x900mm / 82,68x35,43x35,43 polegadas	Ventilador de ar condicionado 1500W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar

Outro tamanho deve continuar, envie-nos uma pergunta para uma discussão mais aprofundada

Opção de resfriamento:

Nome	Especificação
Ar condicionado	AC220V 50Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V
	Capacidade de refrigeração de 300W-5000W
Permutador de calor	DC48V
	40W/K-200W/K
Ar condicionado e trocador de calor combinados	AC220V 50Hz e DC48V
	1500 W e 80 W/K
TÉCNICO	DC48V
	200W-1200W
Fã	AC220V 50Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V

Como escolher o sistema de controle climático de gabinete de telecomunicações externo?

◆Faixa de temperatura aceitável para seu equipamento;

◆Carga térmica do equipamento;

◆A temperatura ambiente local mais alta;

◆Nível de ruído；

◆ Expansão Futura;

Considerando cuidadosamente esses fatores, você pode selecionar um sistema de controle climático de gabinete que atenda às necessidades específicas de seu equipamento e às condições ambientais.

Precauções para instalação e uso do gabinete de telecomunicações externo

(1) Se as condições permitirem, tente instalar o gabinete de telecomunicações externo em um local fresco e ventilado, com ambiente limpo.

(2) Após a conclusão da construção do cabo, certifique-se de vedar a lacuna ao redor do cabo com o selante fornecido aleatoriamente no gabinete, de modo a evitar a condensação causada pela entrada de umidade e afetando o desempenho de uso do equipamento.

(3) A barra de aterramento do gabinete deve ser aterrada de forma confiável e a resistência de aterramento ao solo deve ser inferior a 10 Ω.

(4) Limpe regularmente a ventilação e a tela contra poeira do gabinete todos os meses. De acordo com a situação real, o período de limpeza da tela de poeira pode ser reduzido ou estendido adequadamente.

Por que escolher a CYTECH como seu fabricante de gabinetes de telecomunicações?

Com mais de 11 anos de experiência no setor de infraestrutura de telecomunicações, a CYTECH tornou-se um fornecedor confiável de gabinetes externos usados ​​nos setores de comunicação, energia e energia.

Fornecemos para operadoras de telecomunicações globais , integradores de sistemas e provedores de soluções de rede com gabinetes personalizados de alta qualidade, projetados para desempenho e confiabilidade.

Solicite um orçamento hoje

Procurando um fabricante confiável de gabinetes de telecomunicações, ?
a CYTECH oferece personalização total, entrega rápida e suporte profissional para seus projetos de telecomunicações.

Contate-nos hoje para discutir suas necessidades ou solicitar um orçamento gratuito.
