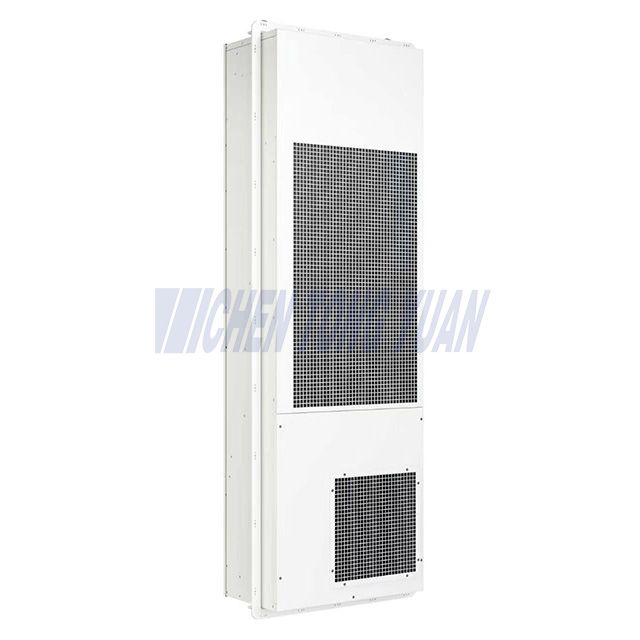

เครื่องปรับอากาศตู้เก็บพลังงานแบบติดประตูขนาด 10.2kW

CYMC90HDNC1U(10112000034)-เอกสารข้อมูล-En-A1- 20250922.pdf

โบรชัวร์เครื่องปรับอากาศ Cytech .pdf

ภาพรวมเครื่องปรับอากาศตู้เก็บพลังงาน 10.2kW

CYMC90HDNC1U เป็นเครื่องปรับอากาศตู้เก็บพลังงานแบบติดประตูประสิทธิภาพสูง ออกแบบมาเป็นพิเศษสำหรับระบบจัดเก็บพลังงานแบตเตอรี่ (BESS) ตู้เก็บพลังงาน ตู้ไฟฟ้า และตู้อุตสาหกรรมกลางแจ้ง

เครื่องปรับอากาศนี้มีความสามารถในการทำความเย็น 10.2kW เทคโนโลยีคอมเพรสเซอร์อินเวอร์เตอร์ และการป้องกัน IP55 ให้การจัดการระบายความร้อนที่เชื่อถือได้สำหรับระบบแบตเตอรี่ลิเธียมที่ทำงานในสภาพแวดล้อมกลางแจ้งที่มีความต้องการสูง ช่วยรักษาอุณหภูมิภายในให้คงที่ ยืดอายุการใช้งานแบตเตอรี่ และปรับปรุงความปลอดภัยและประสิทธิภาพของระบบโดยรวม

คุณสมบัติที่สำคัญ

• ความจุความเย็นประสิทธิภาพสูง 10.2kW

ให้ประสิทธิภาพการทำความเย็นสูงถึง 10.2kW เพื่อขจัดความร้อนที่เกิดจากโมดูลแบตเตอรี่ ระบบ PCS และอุปกรณ์ไฟฟ้าอย่างมีประสิทธิภาพ

• เทคโนโลยีคอมเพรสเซอร์อินเวอร์เตอร์

คอมเพรสเซอร์แบบความเร็วตัวแปรจะปรับเอาท์พุตการทำความเย็นโดยอัตโนมัติตามความต้องการโหลด ซึ่งช่วยลดการใช้พลังงานและปรับปรุงประสิทธิภาพการใช้พลังงาน

• การป้องกันสภาพอากาศ IP55

ออกแบบมาสำหรับการใช้งานกลางแจ้งด้วยการป้องกันฝุ่น ฝน และสภาพแวดล้อมที่รุนแรงระดับ IP55

• การทำงานที่อุณหภูมิกว้าง

ประสิทธิภาพที่เชื่อถือได้ในอุณหภูมิแวดล้อมตั้งแต่:-30 องศาถึง + 50 องศา

• RS485 การตรวจสอบระยะไกล

รองรับการตรวจสอบอัจฉริยะและการบูรณาการเข้ากับระบบการจัดการพลังงานผ่านการสื่อสาร RS485

• ฟังก์ชั่นทำความร้อนในตัว

ระบบทำความร้อนมาตรฐานขนาด 3kW ช่วยป้องกันปัญหาอุณหภูมิต่ำและรับประกันการทำงานตลอดทั้งปี

ข้อมูลจำเพาะทางเทคนิค

ชื่อ	ข้อมูลจำเพาะ
แบบอย่าง	CYMC90HDNC1U
ความสามารถในการทำความเย็น	10200W
ความจุความร้อน	3000W
พาวเวอร์ซัพพลาย	220V ±15%, 50/60Hz
การใช้พลังงาน	4,100 วัตต์
กระแสสูงสุด	35 อ
สารทำความเย็น	R134a
การไหลของอากาศ	2,900 ลบ.ม./ชม
ระดับการป้องกัน	IP55
อุณหภูมิในการทำงาน	-30°ซ ถึง +55°ซ
ประเภทการติดตั้ง	ติดประตู
ขนาด	1770 × 620 × 300 มม
น้ำหนัก	125 กก
การสื่อสาร	อาร์เอส485
การปฏิบัติตาม	CE, UL, RoHS

หมายเหตุ：@L35/L35 คืออุณหภูมิภายใน 35°C, อุณหภูมิห้อง 35°C

การใช้งาน

หน่วยทำความเย็นการจัดเก็บพลังงาน CYMC90HDNC1U ใช้กันอย่างแพร่หลายใน:

• ตู้ระบบจัดเก็บพลังงานแบตเตอรี่ (BESS)

• ภาชนะเก็บพลังงานระดับสาธารณูปโภค

• โครงการจัดเก็บพลังงานทดแทน

• ระบบจัดเก็บพลังงานแสงอาทิตย์

• ระบบจัดเก็บพลังงานลม

• ตู้จำหน่ายไฟฟ้า

• โครงสร้างพื้นฐานกริดอัจฉริยะ

• ศูนย์ข้อมูลขนาดเล็ก

• สถานีไฟฟ้าสำเร็จรูป

▼ดูกรณีการใช้งาน ใช้สำหรับตู้โทรคมนาคมกลางแจ้ง ▼

ตัวเลือกเพิ่มเติมสำหรับเครื่องปรับอากาศตู้เก็บพลังงานแบบติดประตู

กำลังทำความเย็นตั้งแต่ 500w ถึง 4000w

แบบอย่าง	แรงดันไฟฟ้า	ความสามารถในการทำความเย็นที่กำหนด (W) (L35/L35)	ความสามารถในการทำความเย็นที่กำหนด(บีทียู/ชม.) (L35/L35)	การใช้พลังงาน(วัตต์)(L35/L35)	เกรดไอพี	เครื่องทำความร้อน (W) (ตัวเลือก)	การไหลของอากาศภายใน (ลบ.ม./ชม.)	สารทำความเย็น	เสียงรบกวน (dbA)
CYDC105-1	-48VDC(กระแสตรง-44~-59V)	500	1700	180	IP55, NEMA 4, NEMA 4X	500	150	R134a	60
CYDC106-1	-48VDC(กระแสตรง-44~-59V)	600	2050	200	IP55, NEMA 4, NEMA 4X	500	150	R134a	60
CYDC110-1	-48VDC(กระแสตรง-44~-59V)	1000	3400	295	IP55, NEMA 4, NEMA 4X	500	450	R134a	65
CYDC115-1	-48VDC(กระแสตรง-44~-59V)	1500	5100	495	IP55, NEMA 4, NEMA 4X	500	450	R134a	65
CYDC120-1	-48VDC(กระแสตรง-44~-59V)	2000	6800	710	IP55, NEMA 4, NEMA 4X	1000	700	R134a	69
CYDC130-1	-48VDC(กระแสตรง-44~-59V)	3000	10200	1000	IP55, NEMA 4, NEMA 4X	1000	900	R134a	69
CYDC140-1	-48VDC(กระแสตรง-44~-59V)	4000	13650	1350	IP55, NEMA 4, NEMA 4X	1000	1100	R134a	72

หากต้องการดำเนินการต่อ โปรดติดต่อผู้เชี่ยวชาญด้านการขายของคุณ

โซลูชันการจัดการระบายความร้อนอื่นๆ



ชื่อ	ข้อมูลจำเพาะ
เครื่องปรับอากาศ	ไฟฟ้ากระแสสลับ220V 50เฮิร์ต ไฟฟ้ากระแสสลับ220V 60เฮิร์ต AC110V 60เฮิร์ต  ดีซี48วี ความเย็นตั้งแต่ 300W-5000W
เครื่องแลกเปลี่ยนความร้อน	ดีซี48วี 40W/K-200W/K
เครื่องปรับอากาศแบบรวมและเครื่องแลกเปลี่ยนความร้อน	AC220V 50HZ และ DC48V 1500W&80W/K
เทค	ดีซี48วี 200W-1200W
พัดลม	ไฟฟ้ากระแสสลับ220V 50เฮิร์ต ไฟฟ้ากระแสสลับ220V 60เฮิร์ต AC110V 60เฮิร์ต ดีซี48วี

เหตุใดจึงเลือกโซลูชันเครื่องปรับอากาศสำหรับตู้เก็บพลังงานแบบติดตั้งที่ประตูของเรา

◆ ประสิทธิภาพที่เชื่อถือได้ในสภาวะที่รุนแรง

ไม่ว่าจะในโรงงานอุตสาหกรรมหรือไซต์โทรคมนาคมกลางแจ้ง หน่วย AC ของเราจะรักษาอุณหภูมิให้คงที่ ปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่สำคัญ

◆การคุ้มครองอุปกรณ์อิเล็กทรอนิกส์ในระยะยาว

ป้องกันความร้อนสูงเกิน การควบแน่น และการหยุดทำงานของอุปกรณ์ด้วยระบบทำความเย็นประสิทธิภาพสูงที่เชื่อถือได้

◆ประหยัดต้นทุนและประหยัดพลังงาน

ลดต้นทุนการดำเนินงานโดยไม่กระทบต่อความน่าเชื่อถือ ด้วยการออกแบบอันชาญฉลาดและการใช้พลังงานต่ำ

◆ผู้ผลิตการจัดการระบายความร้อนที่เชื่อถือได้สำหรับการใช้งานโทรคมนาคมและอุตสาหกรรม

• ประสบการณ์หลายสิบปี

• ความสามารถในการจัดหาทั่วโลก

• โซลูชันการระบายความร้อนแบบกำหนดเอง

• จัดส่งที่รวดเร็วและการสนับสนุนทางเทคนิค

• ใช้กันอย่างแพร่หลายในอุตสาหกรรมโทรคมนาคม สาธารณูปโภค การขนส่ง และการจัดเก็บพลังงาน

◆ความยืดหยุ่นของเครื่องปรับอากาศในตู้ไฟฟ้ากลางแจ้ง

• ความสามารถในการทำความเย็นอยู่ระหว่าง 300w ถึง 5,000w

• ช่วงแรงดันไฟฟ้า: AC220V 50HZ,AC220V 60HZ,60HZ , AC110V60HZ ,DC48V

• ใช้กันอย่างแพร่หลายสำหรับตู้โทรคมนาคมกลางแจ้ง, ตู้แบตเตอรี่, ตู้ไฟฟ้าและตู้ควบคุมอุตสาหกรรม ฯลฯ

• รองรับระบบตรวจสอบระยะไกล โปรโตคอลการสื่อสารคือ RS485

สอดคล้องกับใบรับรอง ISO CE IP55 IP65

คำถามที่พบบ่อย

• เครื่องปรับอากาศตู้เก็บพลังงานคืออะไร?

เครื่องปรับอากาศแบบตู้เก็บพลังงานคือระบบการจัดการความร้อนที่ออกแบบมาเพื่อควบคุมอุณหภูมิภายในระบบจัดเก็บพลังงานแบตเตอรี่ เพื่อให้มั่นใจว่าการทำงานของแบตเตอรี่ปลอดภัยและมีประสิทธิภาพ

• เหตุใดการระบายความร้อนจึงมีความสำคัญสำหรับตู้ BESS

การระบายความร้อนที่เหมาะสมจะป้องกันไม่ให้แบตเตอรี่ร้อนเกินไป ปรับปรุงประสิทธิภาพการชาร์จและการคายประจุ ยืดอายุการใช้งานแบตเตอรี่ และลดความเสี่ยงด้านความปลอดภัย

• เครื่องปรับอากาศนี้สามารถใช้งานกลางแจ้งได้หรือไม่?

ใช่. MC90HDNC1U มีการป้องกัน IP55 และออกแบบมาสำหรับตู้และคอนเทนเนอร์เก็บพลังงานกลางแจ้ง

• ตัวเครื่องรองรับการตรวจสอบระยะไกลหรือไม่?

ใช่. รองรับการสื่อสาร RS485 สำหรับการตรวจสอบระยะไกล การแจ้งเตือนข้อผิดพลาด และการผสานรวมกับระบบควบคุม

• เครื่องปรับอากาศสามารถทำงานได้ในช่วงอุณหภูมิใด?

เครื่องได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิแวดล้อม -30°C ถึง +55°C

• CYTECH สามารถจัดหาโซลูชันการระบายความร้อนสำหรับกักเก็บพลังงานแบบกำหนดเองได้หรือไม่

ใช่. CYTECH นำเสนอโซลูชันการทำความเย็นแบบ OEM และแบบกำหนดเองสำหรับตู้เก็บพลังงาน ภาชนะบรรจุแบตเตอรี่ ตู้โทรคมนาคม และตู้กลางแจ้งอุตสาหกรรม

พร้อมที่จะอัพเกรดระบบทำความเย็นในตู้ของคุณแล้วหรือยัง?

ทีมวิศวกรของเราสามารถแนะนำรุ่นที่เหมาะสมโดยพิจารณาจาก:

• ขนาดตู้

• โหลดความร้อน

• วิธีการติดตั้ง

• สิ่งแวดล้อม

• ข้อกำหนดด้านแรงดันไฟฟ้า




ติดต่อเราเพื่อขอ เอกสารข้อมูล แบบร่าง ราคา หรือโซลูชัน OEM/ODM.
