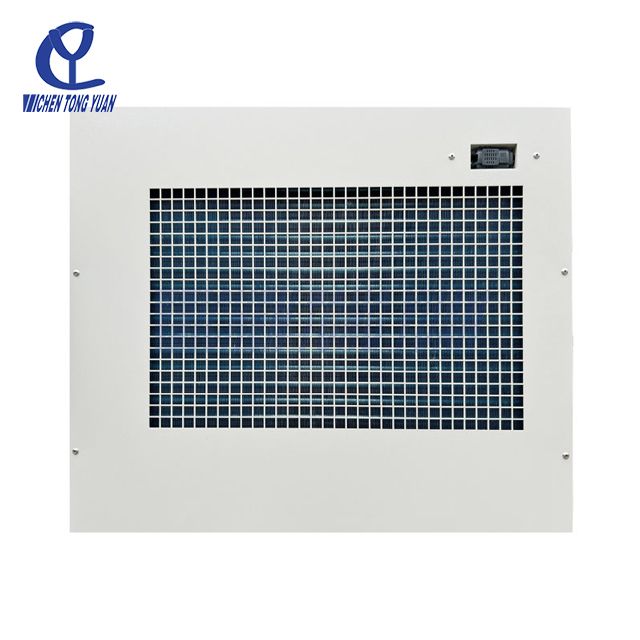

Unidad de CA con gabinete de 15000 W para sistema de almacenamiento de energía

Unidad de aire acondicionado de gabinete para video del sistema de almacenamiento de energía

Unidad de aire acondicionado de gabinete para certificado de sistema de almacenamiento de energía

Unidad de aire acondicionado de gabinete para introducción al sistema de almacenamiento de energía

La unidad de aire acondicionado de gabinete de Cytech para el sistema de almacenamiento de energía, también llamada sistema de enfriamiento de almacenamiento de energía, se enfría activamente con un compresor y eliminará el calor del interior del gabinete al exterior. También puede mantener el polvo y el calor fuera del gabinete, evitando problemas por el uso del ventilador. El gabinete interior se puede mantener a una temperatura ideal para los componentes eléctricos, lo que garantiza efectivamente la estabilidad del equipo electrónico y mejora la confiabilidad de todo el sistema.

Unidad de aire acondicionado de gabinete para características del sistema de almacenamiento de energía

◆Esta serie de productos puede usarse ampliamente para gabinetes de telecomunicaciones para exteriores, gabinetes de baterías, gabinetes eléctricos y gabinetes de control industriales, etc.

◆El nivel de protección de circulación interna y externa es IP55, lo que puede proteger el gabinete para evitar la humedad, el polvo y el agua. El aire acondicionado también puede instalarse en interiores o exteriores.

◆Este sistema es adecuado para condiciones de trabajo de alta/baja temperatura de 55 ℃/-40 ℃.

◆Controlador de temperatura digital y alta precisión de control de temperatura.

Ciclo térmico y flujo de aire.

Enfriamiento: el líquido refrigerante de alta presión en el sistema ingresa al evaporador y se evapora para absorber el calor del aire en el gabinete, por lo que el aire se enfría y el compresor inhala el refrigerante que se evapora en gas en el evaporador y lo comprime en el gas refrigerante de alta presión y temperatura, que ingresa al condensador y se enfría hasta convertirse en líquido refrigerante, y luego vuelve a ingresar al evaporador para enfriar el aire interior y circula en consecuencia.

Parámetro técnico

Nombre	Unidad de aire acondicionado de gabinete para sistema de almacenamiento de energía
Modelo	AC1150-2
Método de montaje	Montaje semiempotrado
Fuente de alimentación	380 VCA ±15 % 50 Hz/60 Hz
Capacidad de enfriamiento	15000W@L35/35
Capacidad de potencia	5100W@L35/35
Capacidad de enfriamiento	9000W@L35/55
Capacidad de potencia	7200W@L35/55
Nivel máximo de ruido	72 dB (A)
Grado IP	IP55
Calentador	6000W (opcional)
Peso neto	260 kilos
Refrigerante	R22/R407C
Dimensiones	1960*990*400(mm)/ 77,17 x 38,98 x 15,75 (pulgadas)

Nota: @L35/L35 es temperatura interna 35 ℃, temperatura ambiente 35 ℃

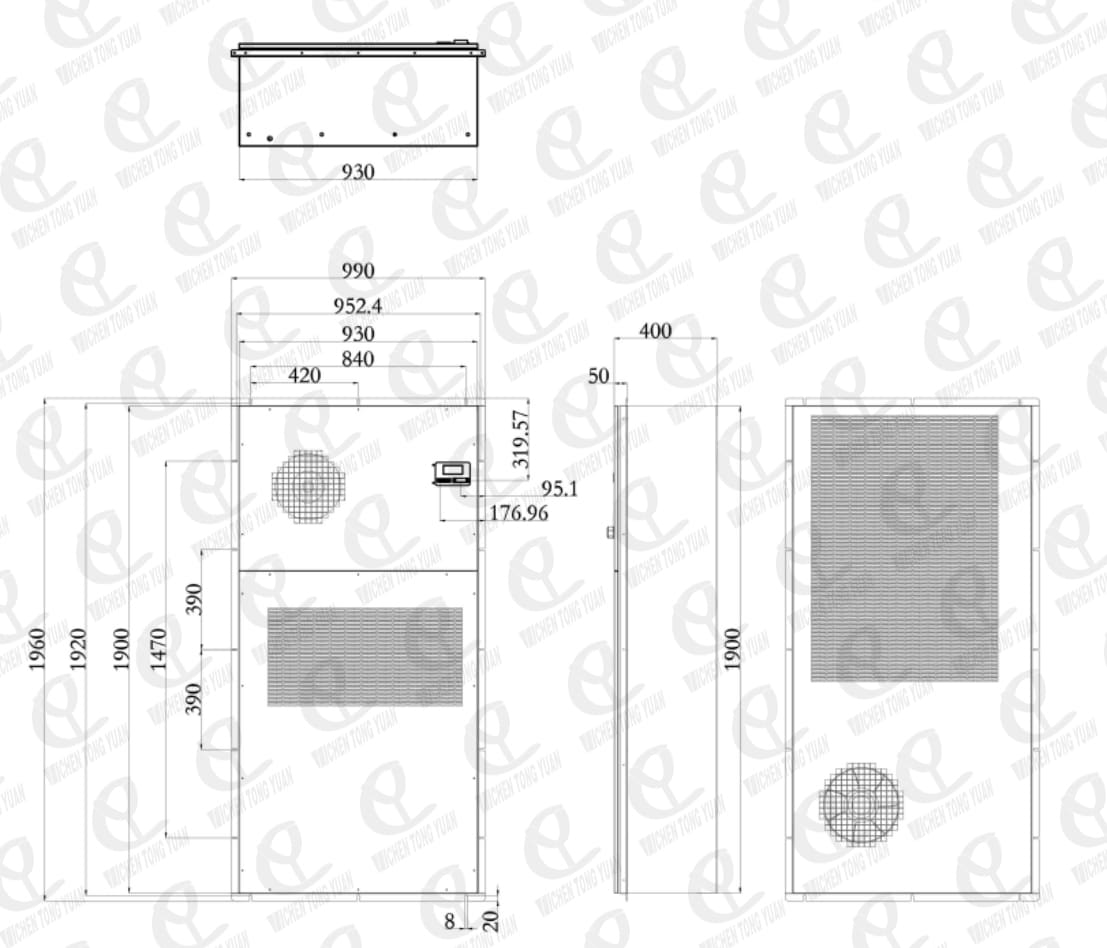

Dimensión

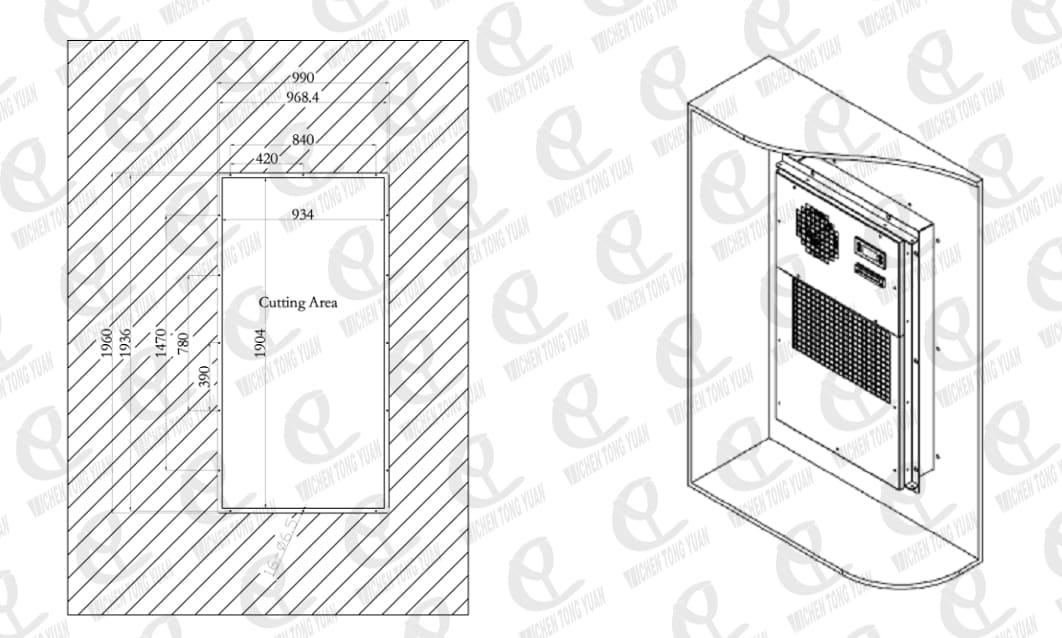

Instalación y escurrido

Diseñe e instale el producto de acuerdo con los dibujos de orificios de instalación a continuación.

Alambrado

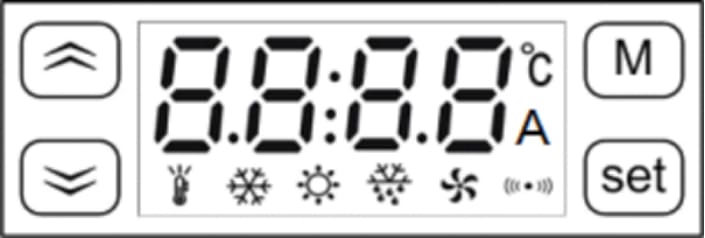

Equipado con una pantalla LED en el lado interno del producto, puede mostrar información de funcionamiento, alarma y parámetros.

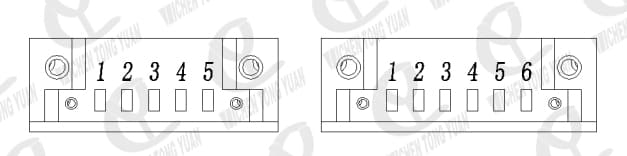

Definición de terminal eléctrico

No.	Símbolo	Definición	No.	Símbolo	Definición
1	L1	Línea de alimentación de CA-L1	1	RS485-	Puerto de comunicación B-
2	L2	Línea de alimentación de CA-L2	2	RS485+	Puerto de comunicación A+
3	L3	Línea de alimentación de CA-L3	3	*
4	norte	Alimentación de CA-línea N	4	ALR-NC	Salida de alarma-NC
5	educación física	Cable de tierra de protección	5	ALR-COM	Salida de alarma-COM
			6	ALR-NO	Salida de alarma-NO

Atención

▶Está estrictamente prohibido poner el aire acondicionado boca abajo o recostarlo durante el transporte o manipulación.

▶Instale verticalmente y asegúrese de que la polaridad del cableado sea correcta y firme.

▶Para evitar objetos que bloqueen la circulación del aire en la entrada y salida de la circulación interna y externa.

▶Si se agrega la cubierta protectora, el área de ventilación de la cubierta no debe ser menor que la del aire acondicionado.



Más opciones de unidad de aire acondicionado de gabinete para sistema de almacenamiento de energía

Modelo	Voltaje	Capacidad de refrigeración (nominal)(W)	Consumo de energía (W)	Calentador (W) (opción)	Peso (kilogramos)	Ruido (dbA)
CY-A30NA	1~230V±15%/50Hz	3000 - 3500	1300	2000	45	69dB(A)
CY-A50NA	1~230V±15%/50Hz	5000	1900	3000	50	69dB(A)
CY-A75NA	1~230V±15%/50Hz	7500	2700	3000	75	69dB(A)
CY-A100NA	1~230V±15%/50Hz	10000	3850	6000	100	69dB(A)
CY-A125NA	3~380V±15%/50Hz	12500	4800	6000	120	69dB(A)
CY-A150NA	3~380V±15%/50Hz	15000	5800	9000	130	69dB(A)
CY-A200NA	3~380V±15%/50Hz	20000	7600	9000	150	69dB(A)

Introducción

Los sistemas de almacenamiento de energía (ESS) desempeñan un papel fundamental en la estabilización de las redes eléctricas, la mejora de la eficiencia energética y la integración de fuentes de energía renovables. Sin embargo, gestionar el calor generado durante los ciclos de carga y descarga es crucial para mantener la eficiencia, la seguridad y la longevidad. Una unidad de aire acondicionado de gabinete eficaz para el sistema de almacenamiento de energía garantiza una regulación óptima de la temperatura y evita la fuga térmica.

Importancia de la unidad de aire acondicionado de gabinete para el sistema de almacenamiento de energía

El calor excesivo puede degradar el rendimiento de la batería, reducir la vida útil y plantear riesgos de seguridad, como peligros de incendio. Una solución HVAC adecuada para  el almacenamiento de energía  a través de sistemas de refrigeración avanzados ayuda a:

• Mejore la eficiencia y el rendimiento de la batería

• Ampliar la vida útil de la batería

• Evite el sobrecalentamiento y la fuga térmica

• Mantener una distribución uniforme de la temperatura.

Aplicaciones de la unidad de aire acondicionado de gabinete para sistemas de almacenamiento de energía

1. Sistemas de almacenamiento de energía en baterías (BESS)

Las soluciones de gestión térmica se utilizan ampliamente en BESS, que almacenan electricidad para la estabilización de la red, la integración de energías renovables y la reducción de picos. Un bien diseñado sistema de enfriamiento de almacenamiento de energía garantiza que las baterías permanezcan dentro de temperaturas operativas seguras, lo que mejora la confiabilidad.

2. Centros de datos

Los centros de datos dependen de fuentes de alimentación ininterrumpida (UPS) y sistemas de almacenamiento de baterías a gran escala para evitar el tiempo de inactividad. La solución HVAC eficiente para el almacenamiento de energía ayuda a mantener el rendimiento de las fuentes de energía de respaldo y proteger los equipos sensibles.

3. Almacenamiento de energía renovable

Las instalaciones de almacenamiento de energía solar y eólica utilizan soluciones de gestión térmica para evitar el sobrecalentamiento en los bancos de baterías, garantizando un almacenamiento y distribución eficiente de la energía.

4. Vehículos eléctricos (EV) y estaciones de carga

Los paquetes de baterías de vehículos eléctricos y las estaciones de carga requieren una gestión térmica eficaz para mejorar la eficiencia de la carga y el estado de la batería. Los sistemas de refrigeración con almacenamiento de energía evitan la acumulación excesiva de calor durante las sesiones de carga de alta potencia.

5. Energía de respaldo industrial y comercial

La unidad de CA de gabinete para el sistema de almacenamiento de energía es parte integral de las unidades de energía de respaldo de batería industriales y comerciales, lo que garantiza la preparación durante cortes de energía y al mismo tiempo mantiene la seguridad operativa.

Tipos de soluciones de refrigeración para almacenamiento de energía

1. Enfriamiento por aire forzado : utiliza ventiladores para dirigir el flujo de aire sobre las baterías, disipando el calor de manera efectiva.

2. Enfriamiento por convección natural : depende del flujo de aire pasivo, adecuado para aplicaciones de bajo consumo.

3. Enfriamiento híbrido : combina aire forzado con enfriamiento líquido para una mejor regulación térmica.

4. Sistemas de refrigeración líquida : hace circular el refrigerante a través de los módulos de batería para una disipación de calor eficiente.

Conclusión

La unidad de CA de gabinete para sistemas de almacenamiento de energía es indispensable para salvaguardar el rendimiento, la eficiencia y la seguridad. A medida que avance la tecnología de almacenamiento de energía, el desarrollo de soluciones HVAC innovadoras para el almacenamiento de energía  seguirá desempeñando un papel fundamental en la gestión energética sostenible.

Cómo elegir una unidad de aire acondicionado de gabinete para el sistema de almacenamiento de energía

Elegir la unidad de aire acondicionado de gabinete adecuada para el sistema de almacenamiento de energía implica considerar varios factores para garantizar que satisfaga sus necesidades específicas y maximice la eficiencia y el ahorro de costos. Aquí hay una guía completa para ayudarlo a tomar una decisión informada:

Evalúe sus necesidades de refrigeración

◆ Tamaño del Área:

Determina el tamaño del área que necesitas enfriar. Los acondicionadores de aire se clasifican según su capacidad de enfriamiento, medida en BTU (Unidades Térmicas Británicas). Asegúrese de que la unidad de aire acondicionado del gabinete para el sistema de almacenamiento de energía tenga el tamaño adecuado para su espacio.

◆ Carga de refrigeración:

Considere la carga de refrigeración, que incluye factores como el aislamiento, la cantidad de ventanas, la ocupación y los electrodomésticos que generan calor. Esto le ayudará a determinar la capacidad necesaria para una refrigeración eficiente.

Evaluar la capacidad de almacenamiento de energía

◆  Tipo de batería:

· Iones de litio: ofrece mayor densidad de energía y un ciclo de vida más largo, pero es más caro.

· Plomo-ácido: Más asequible pero tiene una vida útil más corta y una menor densidad energética.

· Otras tecnologías: explore opciones avanzadas como baterías de flujo o baterías de estado sólido si satisfacen sus necesidades.

◆ Capacidad de almacenamiento:

Evalúe sus patrones de uso de energía para determinar la capacidad de almacenamiento requerida. Considere la duración de posibles cortes de energía y sus períodos máximos de consumo de energía.

Considere la eficiencia y el rendimiento

◆  Índice de Eficiencia Energética (EER) y Índice de Eficiencia Energética Estacional (SEER)

Las calificaciones EER y SEER más altas indican sistemas de aire acondicionado más eficientes. Busque unidades con altas calificaciones para reducir el consumo y los costos de energía.

◆  Tecnología Inverter

Los aires acondicionados Inverter ajustan la velocidad del compresor para mantener la temperatura deseada, lo que genera importantes ahorros de energía en comparación con las unidades tradicionales de velocidad fija.

Verifique las funciones inteligentes

◆ Controles inteligentes

Busque unidades con termostatos inteligentes y capacidades de control remoto. Estas funciones le permiten monitorear y controlar el sistema a través de aplicaciones de teléfonos inteligentes, optimizando el uso de energía.

◆ Integración con la Domótica:

Asegúrese de que EESAC pueda integrarse con los sistemas de automatización del hogar existentes para un funcionamiento perfecto y una mejor gestión de la energía.

Evaluar las Terminales de Transmisión

◆ Electrónica de Potencia:

Asegúrese de que la unidad de CA del gabinete para el sistema de almacenamiento de energía tenga inversores, convertidores y transformadores de alta calidad para administrar el flujo de electricidad de manera eficiente.

◆ Módulos de comunicación:

Busque módulos de comunicación avanzados que faciliten el intercambio de datos en tiempo real y la sincronización entre el sistema de almacenamiento de energía, el aire acondicionado y la red.

Evaluar la instalación y el mantenimiento

◆ Instalación profesional:

Elija una unidad que pueda ser instalada profesionalmente por técnicos certificados para garantizar un rendimiento y seguridad óptimos.

◆ Requisitos de mantenimiento:

Considere la facilidad de mantenimiento y la disponibilidad de piezas de repuesto. El mantenimiento regular es crucial para la longevidad y eficiencia del sistema.

Considere los costos y los incentivos

◆ Costos iniciales y operativos:

Compare los costos iniciales de diferentes unidades, teniendo en cuenta que los modelos de mayor eficiencia pueden tener costos iniciales más altos pero gastos operativos más bajos.

◆ Incentivos y reembolsos:

Investigue los incentivos y reembolsos disponibles para sistemas energéticamente eficientes en su región. Estos pueden compensar significativamente la inversión inicial.

Verifique la reputación del fabricante

◆ Confiabilidad de la marca:

Elija fabricantes de renombre conocidos por producir sistemas de aire acondicionado confiables y de alta calidad con almacenamiento de energía integrado.

◆ Garantía y soporte:

Asegúrese de que la unidad venga con una garantía integral y atención al cliente confiable.

Impacto ambiental

◆ Tipo de refrigerante:

Opte por unidades que utilicen refrigerantes ecológicos con bajo potencial de calentamiento global (GWP).

◆ Sostenibilidad:

Considere el impacto ambiental general, incluido el proceso de fabricación y la reciclabilidad de los componentes.

Conclusión

Elegir la unidad de aire acondicionado de gabinete adecuada para el sistema de almacenamiento de energía implica equilibrar sus necesidades de refrigeración, requisitos de almacenamiento de energía, eficiencia, funciones inteligentes y presupuesto. Al evaluar cuidadosamente estos factores y considerar la reputación, la instalación, el mantenimiento y el impacto ambiental del fabricante, puede seleccionar una unidad de aire acondicionado de gabinete para sistema de almacenamiento de energía que proporcione refrigeración confiable, eficiente y sostenible para su espacio.

Otros análisis y procesamiento de fallas de la unidad de aire acondicionado del gabinete para el sistema de almacenamiento de energía

Estado de falla	Análisis de las razones.	Soluciones
Encienda el interruptor, la temperatura del contenedor de almacenamiento de energía es demasiado alta pero el aire acondicionado no funciona.	Fallo de energía o falta de energía. La temperatura establecida de enfriamiento es más alta que la temperatura del gabinete. Fallo del sistema.	Verifique la fuente de alimentación y el circuito eléctrico. Configuración de la temperatura de enfriamiento según las necesidades. Por favor contacte con un profesional mantenimiento.
El aire acondicionado está funcionando pero el efecto de enfriamiento no es bueno.	La capacidad de enfriamiento del aire acondicionado no coincide con la carga. La temperatura ambiente es demasiado alta. Otro fallo del sistema.	Para agregar o elegir otro aire acondicionado según la carga. Asegúrese de que la máquina se utilice en el rango correcto. Comuníquese con el mantenimiento profesional.
La máquina se detiene repentinamente y el sistema eléctrico está normal.	La temperatura del contenedor de almacenamiento de energía es mayor o igual que la temperatura establecida de enfriamiento. Otro fallo del sistema.	Ajuste de la temperatura de enfriamiento según las necesidades. Por favor contacte con mantenimiento profesional.
