En las industrias actuales, la eficiencia y la confiabilidad son los factores clave del éxito. Los equipos eléctricos y electrónicos como PLC, variadores, sistemas de telecomunicaciones y unidades de almacenamiento de energía forman la columna vertebral de muchas operaciones modernas. Sin embargo, estos sofisticados sistemas enfrentan un problema común y potencialmente dañino: el calor excesivo dentro de gabinetes y gabinetes. . Si no se controla, el sobrecalentamiento puede acortar la vida útil del equipo, causar fallas en el sistema y generar costosos tiempos de inactividad.
Una de las soluciones más eficaces disponibles en la actualidad es el aire-aire intercambiador de calor de gabinete . En esta guía detallada, exploraremos qué son los intercambiadores de calor de gabinete, cómo funcionan, sus beneficios, aplicaciones en todas las industrias y por qué son una inversión inteligente para las empresas.
Este blog también responderá preguntas frecuentes (FAQ) y brindará información valiosa para ayudarlo a tomar la decisión correcta al seleccionar un intercambiador de calor de gabinete aire-aire.

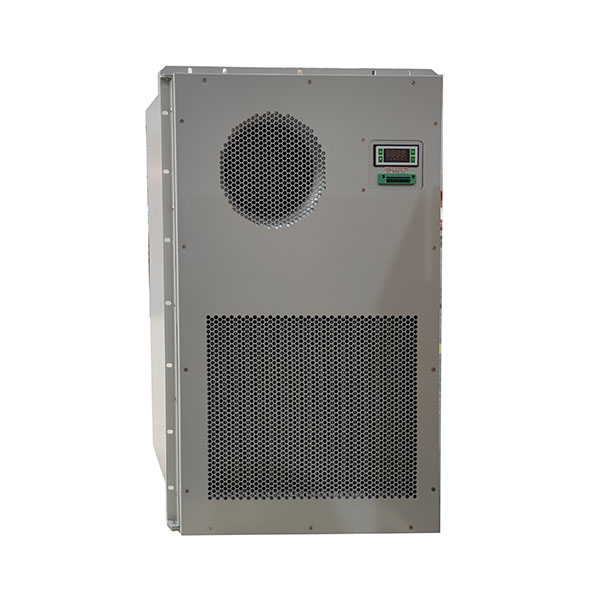

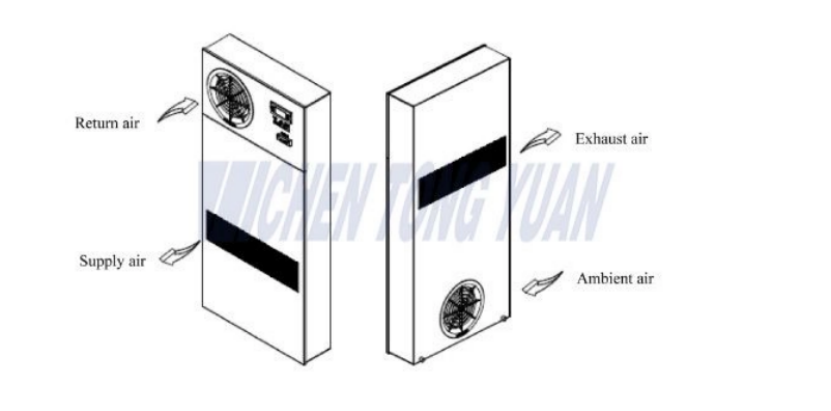

Un intercambiador de calor de gabinete (HEX) es un Dispositivo de gestión térmica diseñado para eliminar el calor no deseado del interior de un gabinete eléctrico y liberarlo al entorno circundante. A diferencia de los acondicionadores de aire que dependen de refrigerantes o simples ventiladores que hacen circular el aire, los intercambiadores de calor transfieren calor utilizando sistemas térmicos avanzados.
y métodos de convección.
Un intercambiador de calor de placas (PHE) es un tipo de intercambiador de calor que utiliza placas metálicas para transferir calor entre aire frío y aire caliente. Es un dispositivo altamente eficiente y compacto donde el aire frío y el aire caliente quedan separados por las placas evitando que se mezclen y dejando pasar el calor.
Cuando hay una gran diferencia de temperatura, el dispositivo intercambiará calor de manera efectiva entre el aire caliente del interior y el aire frío del exterior del gabinete a través del pasillo de aletas de disipador de calor de aluminio multicapa, lo que hace que el gabinete sea un sistema cerrado con temperatura constante para que el equipo dentro del gabinete pueda funcionar normalmente.
Imagínelo como una pila de placas de metal, como las páginas de un libro, con canales entre ellas. Un aire caliente fluye a través de cada dos canales y un aire frío fluye a través de los canales intermedios. El calor del aire caliente se transfiere a través de finas placas de metal para calentar el aire frío.

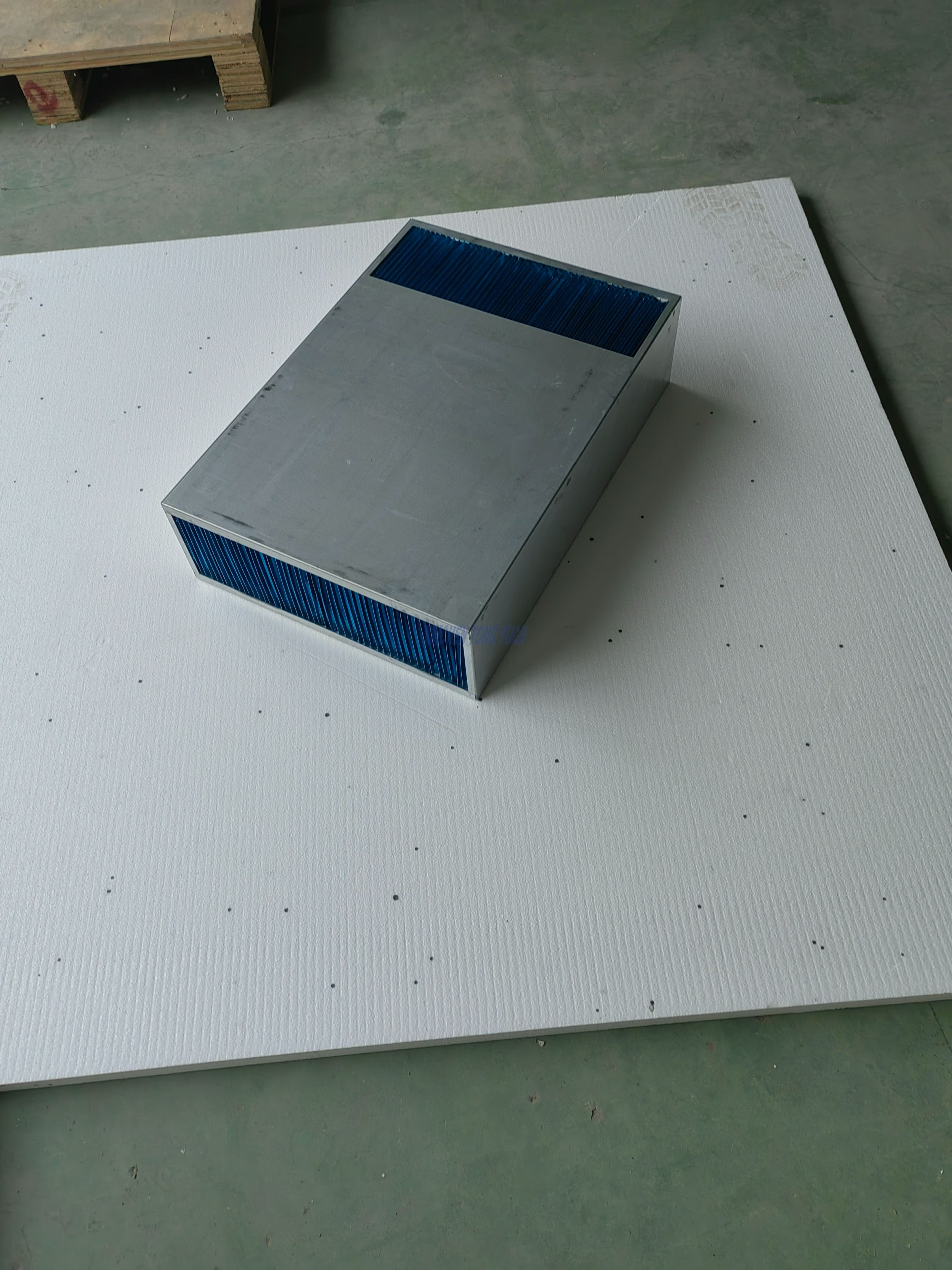

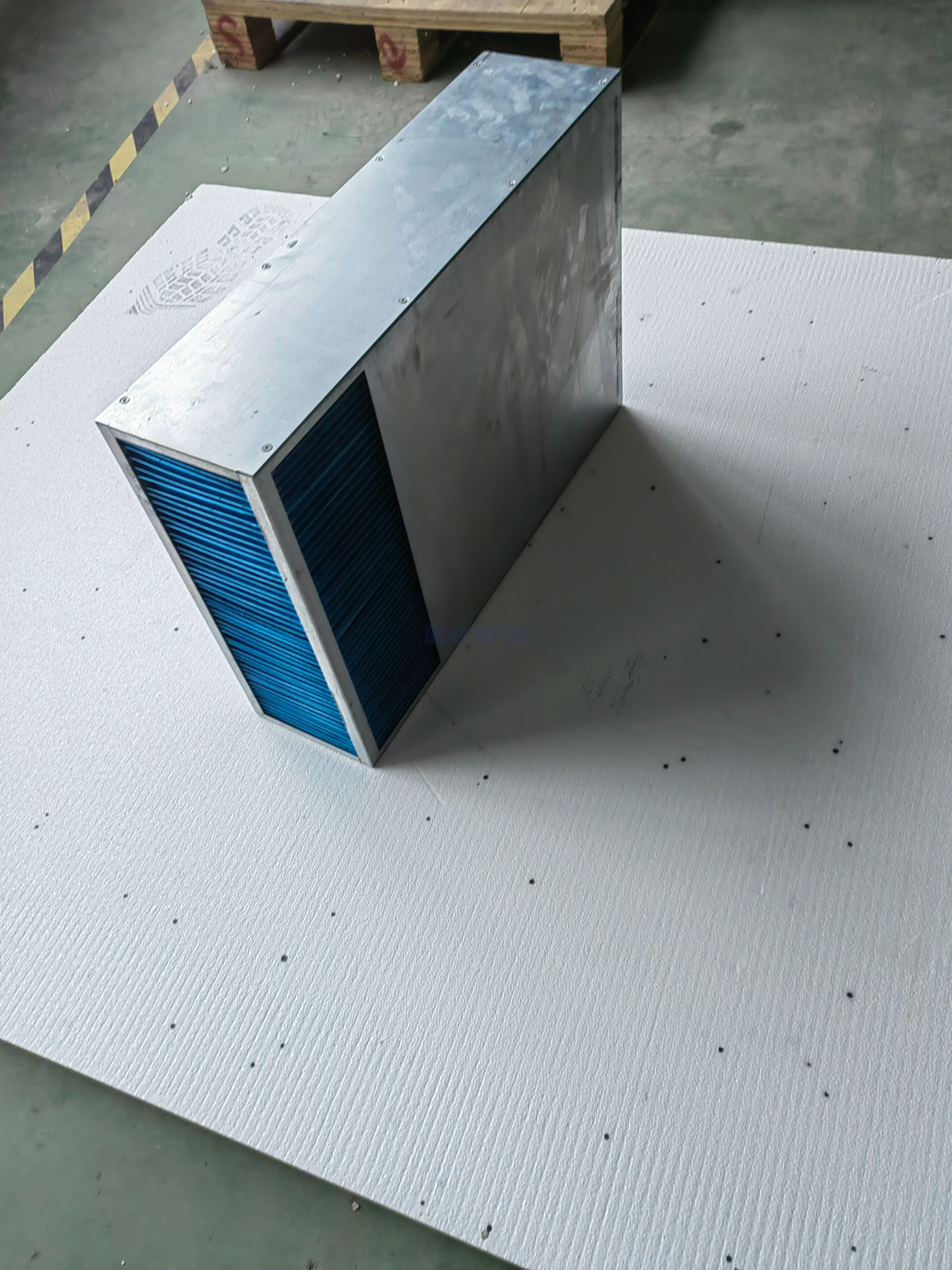

Núcleo del intercambiador de calor aire-aire (componentes clave)
Tamaño opcional para el núcleo del intercambiador de calor aire-aire de placas.
| Modelo | Tamaño A (mm) | talla L mm | tamaño B mm |
| CYCL90 | 90 | 200/250/300/350/400 | Bajo demanda |
| CYCL95 | 95 | 250/300/350/400/450 | Bajo demanda |
| CYCL140 | 140 | 300/400/450/500/550 | Bajo demanda |
| CYCL180 | 180 | 350/400/450/500/550 | Bajo demanda |
| CYCL190 | 190 | 400/450/500/550/600 | Bajo demanda |
| CYCL225 | 225 | 500/550/600/650/700 | Bajo demanda |
Diseño de sistema de enfriamiento de circuito de aire cerrado, que aísla el aire interior y exterior y evita eficazmente la contaminación del exterior.
Evite la condensación debido a temperaturas excesivamente bajas.
Estructura compacta e instalación y mantenimiento convenientes.
Puede ser monitoreado remotamente.
Rango de voltaje: AC220v, 50Hz/60Hz; CA 110 V, 60 Hz; CC-48V.
Los componentes principales son marcas internacionales lo que mejora enormemente la confiabilidad del sistema.

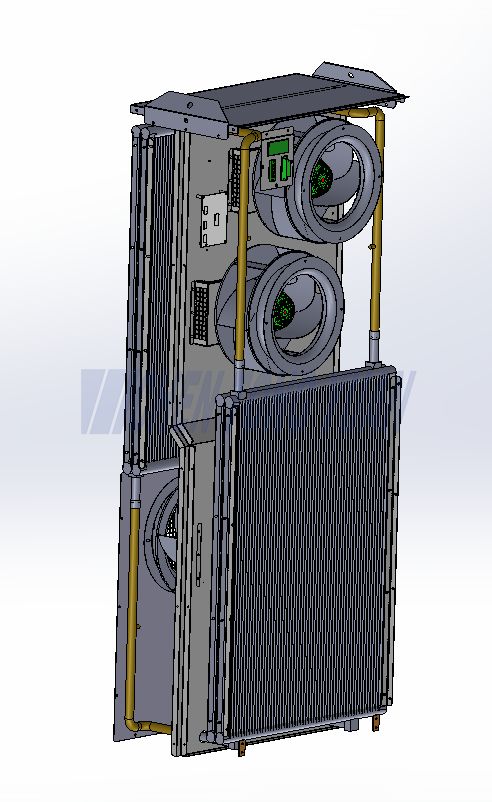

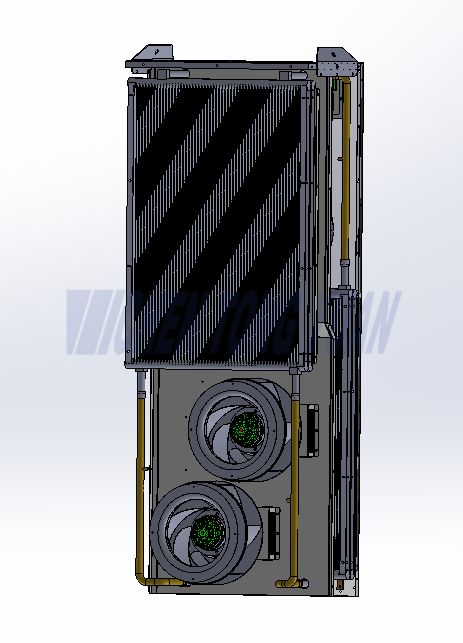

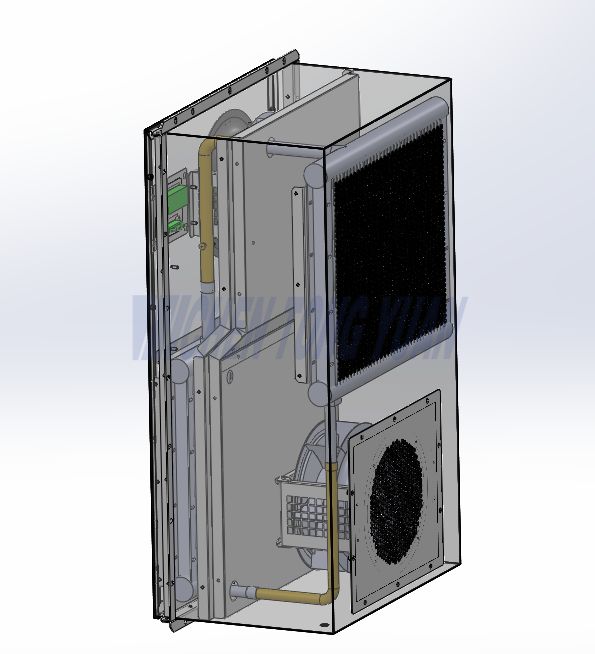

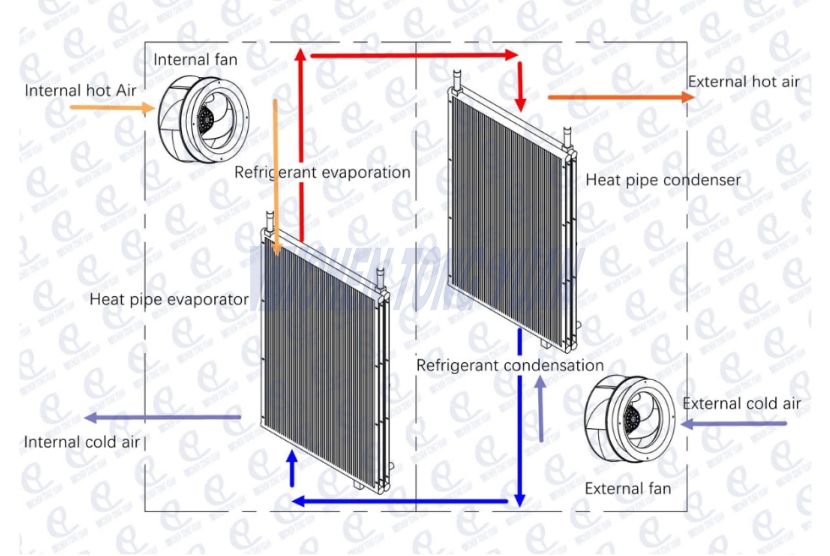

Un intercambiador de calor aire-aire termosifón es un tipo de intercambiador de calor pasivo que transfiere calor entre dos corrientes de aire separadas sin utilizar bombas o compresores mecánicos. En cambio, depende de la circulación natural de un fluido de trabajo (generalmente un refrigerante o un líquido especial) dentro de tubos sellados para mover el calor de un lado al otro.

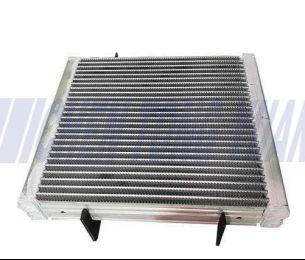

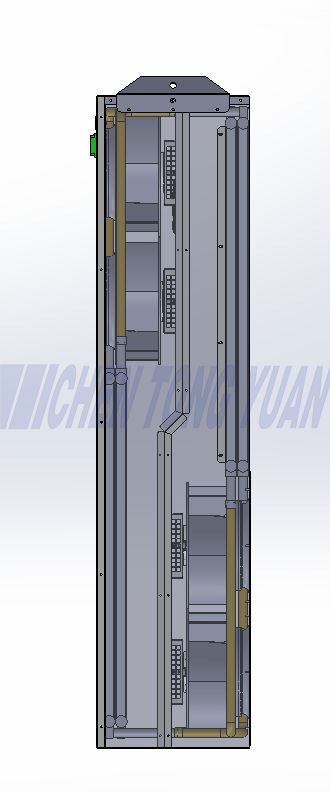

Núcleo de Intercambio de Calor aire-liquido-aire (Termosifón HEX)---Microcanal
Sin piezas móviles → muy fiable y de bajo mantenimiento.
Eficiencia energética → no requiere energía externa para la circulación (solo ventiladores para mover el aire).
Aislamiento aire-aire → las dos corrientes de aire permanecen físicamente separadas, evitando la contaminación.
Funciona mejor cuando hay una diferencia de temperatura y el intercambiador está instalado verticalmente (para permitir el retorno del líquido por gravedad).
Ambos sistemas mantienen un ambiente de enfriamiento de circuito cerrado, lo que significa que no ingresa aire exterior, polvo o humedad al gabinete.
modernos Los intercambiadores de calor de gabinete no solo se ocupan del rendimiento de refrigeración; también integran sistemas inteligentes de seguimiento y control . Estos sistemas permiten a los operadores gestionar de forma remota la temperatura, las alarmas y los datos de rendimiento. Para lograrlo, los intercambiadores de calor de gabinete utilizan diferentes protocolos de comunicación..
Protocolo de comunicación estándar para intercambiador de calor de CC V1.0.pdf
Los intercambiadores de calor de gabinete Cytech generalmente admiten múltiples protocolos de comunicación, incluidos RS485/Modbus RTU, CAN Bus, Ethernet/Modbus TCP, SNMP y Dry Contact . La elección depende del tipo de aplicación, las necesidades de monitoreo y el nivel de integración con los sistemas existentes.
Estos son los tipos más comunes:
Ampliamente utilizado en aplicaciones industriales y de telecomunicaciones.
Permite conectar múltiples dispositivos en una red (sistema multipunto).
Proporciona comunicación estable y de larga distancia.
A menudo se utiliza en equipos industriales y de automoción..
Proporciona un intercambio de datos rápido y confiable entre dispositivos.
Útil para el monitoreo en tiempo real de los sistemas de enfriamiento de gabinetes.
Admite comunicación basada en IP a través de redes locales o Internet.
Ideal para centros de datos, fábricas inteligentes y monitoreo remoto.
Se integra fácilmente con sistemas SCADA y plataformas en la nube.
Común en entornos de gabinetes de telecomunicaciones y TI.
Permite a los administradores de red monitorear equipos a través de sistemas de TI existentes.
Útil para informes de alarmas y seguimiento del rendimiento.
Un método de comunicación más básico..
Proporciona salidas de alarma (por ejemplo, alta temperatura, falla del ventilador) a través de contactos eléctricos simples.
Fácil de integrar con los sistemas de control existentes.
Los gabinetes eléctricos protegen los equipos sensibles de contaminantes externos como polvo, humedad y suciedad. Sin embargo, también atrapan el calor generado por los componentes internos. Sin una refrigeración adecuada, este calor se acumula y provoca:
Estrés térmico en componentes electrónicos.
Averías frecuentes y tiempos de inactividad
Eficiencia reducida del equipo
Vida útil más corta de los sistemas críticos
Los intercambiadores de calor de gabinete previenen estos problemas al mantener una temperatura estable dentro del gabinete, lo que garantiza un rendimiento óptimo del equipo.
En comparación con los aparatos de aire acondicionado, los intercambiadores de calor de armario consumen mucha menos energía. Utilizan métodos naturales de transferencia de calor, lo que los convierte en una opción de refrigeración ecológica y rentable.
Los intercambiadores de calor aire-aire tienen menos piezas móviles y no necesitan refrigerantes. Este diseño reduce los requisitos de mantenimiento y amplía la confiabilidad operativa.
El sistema de circuito cerrado garantiza que contaminantes como polvo, suciedad y humedad no puedan ingresar al gabinete. Esto los hace ideales para ambientes hostiles y al aire libre.
Al regular la temperatura y eliminar los riesgos de sobrecalentamiento, los intercambiadores de calor ayudan a extender la vida útil de costosos equipos electrónicos y eléctricos.
A diferencia de las unidades de aire acondicionado, los intercambiadores de calor funcionan de forma silenciosa, creando un entorno de trabajo más seguro y menos perturbador.
La reducción del consumo de energía y los menores costos de mantenimiento dan como resultado ahorros a largo plazo, lo que hace que los intercambiadores de calor sean una inversión inteligente.
Los intercambiadores de calor de gabinete son versátiles y se utilizan ampliamente en industrias donde la confiabilidad del equipo es crucial. Las aplicaciones comunes incluyen:
Telecomunicaciones: Garantizar temperaturas estables para estaciones base, servidores y equipos de red.
Energía y potencia: refrigeración de gabinetes de almacenamiento de energía, sistemas de baterías, transformadores y aparamenta.
Automatización industrial: protección de PLC, variadores, sensores y otros sistemas de control contra el sobrecalentamiento.
Transporte: suministro de refrigeración fiable para sistemas de control de tráfico y electrónica ferroviaria.
Energía renovable: respalda los equipos eólicos, solares e hidroeléctricos manteniendo los gabinetes a temperaturas de funcionamiento seguras.
Instalaciones en exteriores: Adecuado para entornos exteriores hostiles donde hay polvo, lluvia y temperaturas extremas.
Centros de datos (gestión del aire energéticamente eficiente).
Sistemas HVAC (ventilación con recuperación de calor, preenfriamiento o precalentamiento de aire).
Cerramientos industriales (protegiendo la maquinaria del sobrecalentamiento).
Al seleccionar un intercambiador de calor de gabinete, las empresas deben considerar los siguientes factores:
Capacidad de enfriamiento: determine la cantidad de calor que genera su equipo y elija un intercambiador de calor con la capacidad adecuada.Cómo calcular la capacidad de enfriamiento ; visite nuestros otros blogs para obtener instrucciones detalladas
Medio ambiente: considere si su instalación es interior o exterior y si está expuesta al polvo, la humedad o las fluctuaciones de temperatura.
Tamaño del gabinete: haga coincidir el tamaño y el diseño del intercambiador de calor con las dimensiones del gabinete.
Eficiencia energética: busque modelos que reduzcan el uso de energía y al mismo tiempo proporcionen una gestión térmica eficaz.
Necesidades de mantenimiento: elija soluciones que minimicen el tiempo de inactividad y los requisitos de mantenimiento.
Las empresas suelen comparar los intercambiadores de calor de gabinete con otros métodos de enfriamiento, como aires acondicionados o sistemas de ventiladores. Así es como se diferencian:
Los acondicionadores de aire consumen más energía y requieren refrigerantes, mientras que los intercambiadores de calor son más eficientes energéticamente y respetuosos con el medio ambiente.
Los ventiladores hacen circular el aire pero permiten que entre polvo, suciedad y humedad en el gabinete. Los intercambiadores de calor mantienen un sistema cerrado, ofreciendo una mejor protección.
Los intercambiadores de calor de gabinete Cytech están diseñados para brindar durabilidad, eficiencia y adaptabilidad. He aquí por qué los clientes eligen Cytech:
Materiales de alta calidad: fabricados con metales resistentes a la corrosión para un rendimiento a largo plazo.
Acero galvanizado, acero inoxidable, aluminio para selección.
Cumplimiento de las pruebas de alta temperatura y humedad.

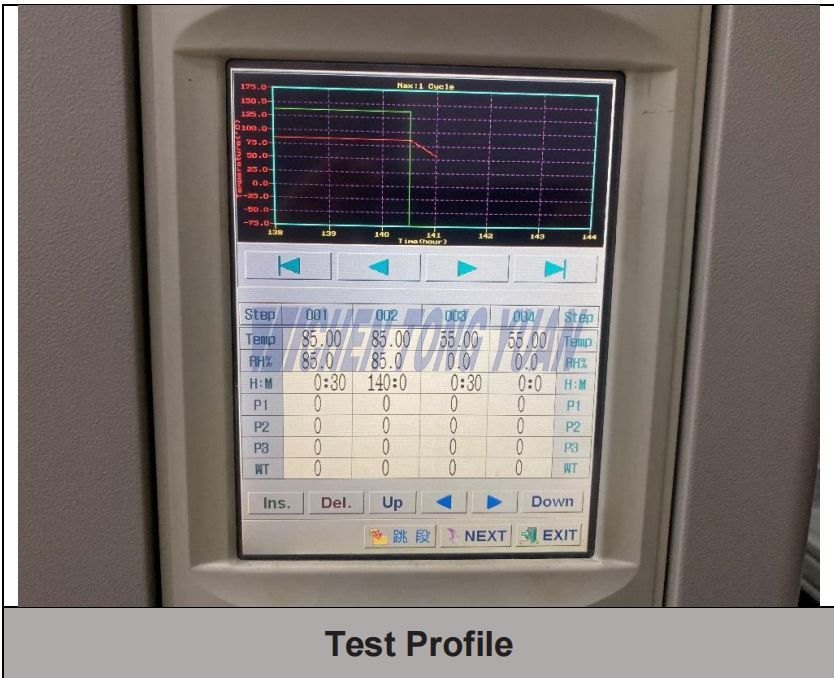

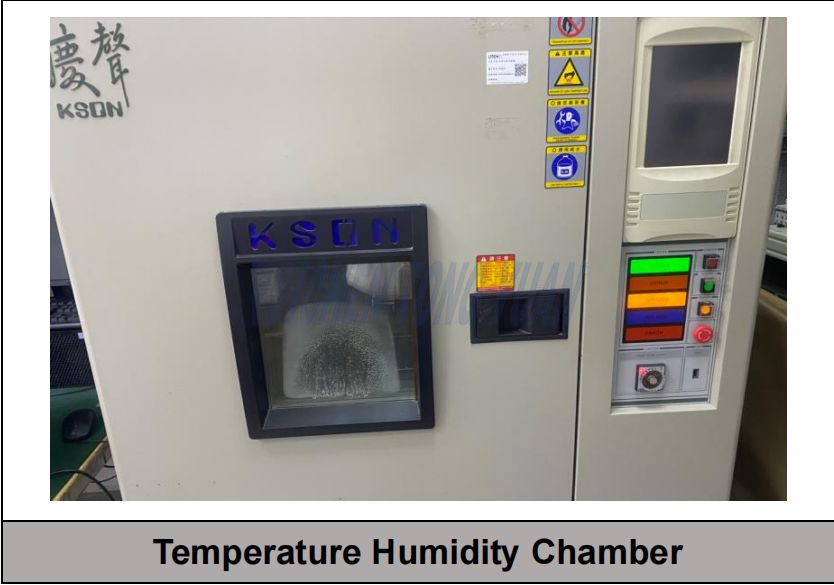

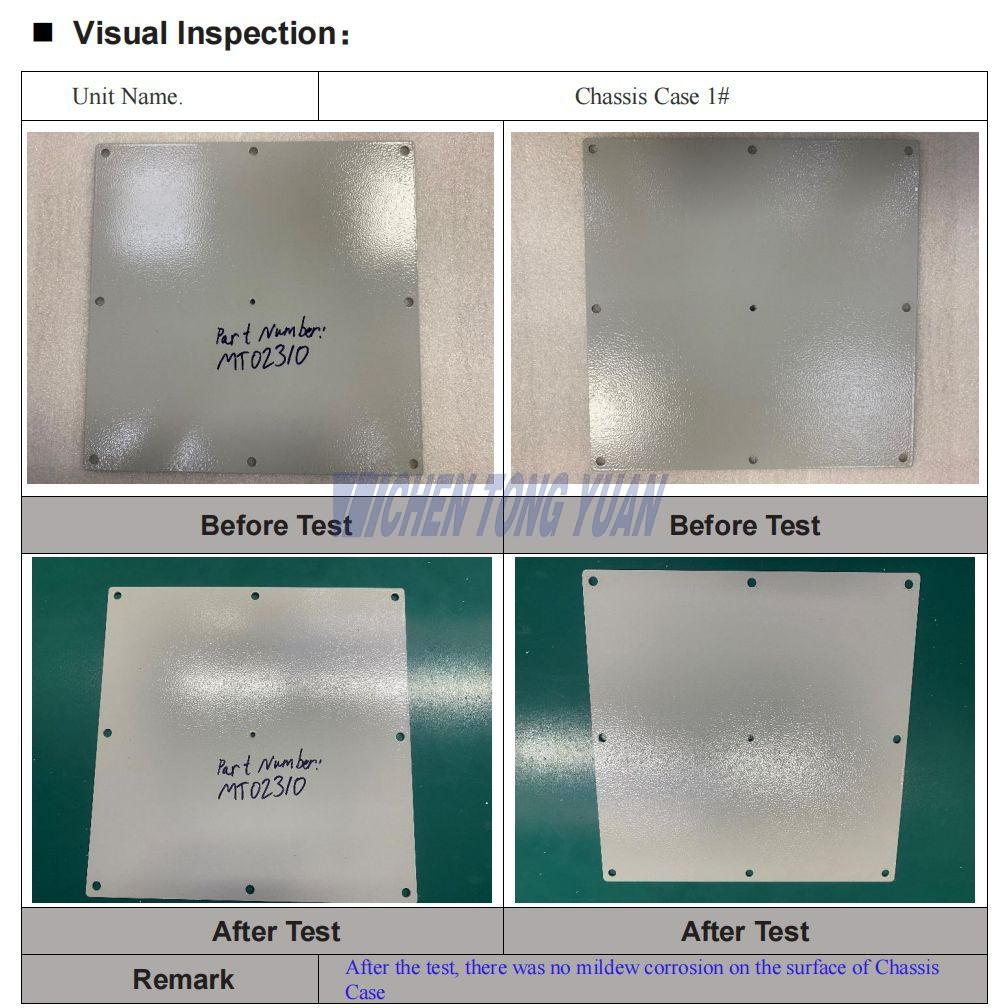

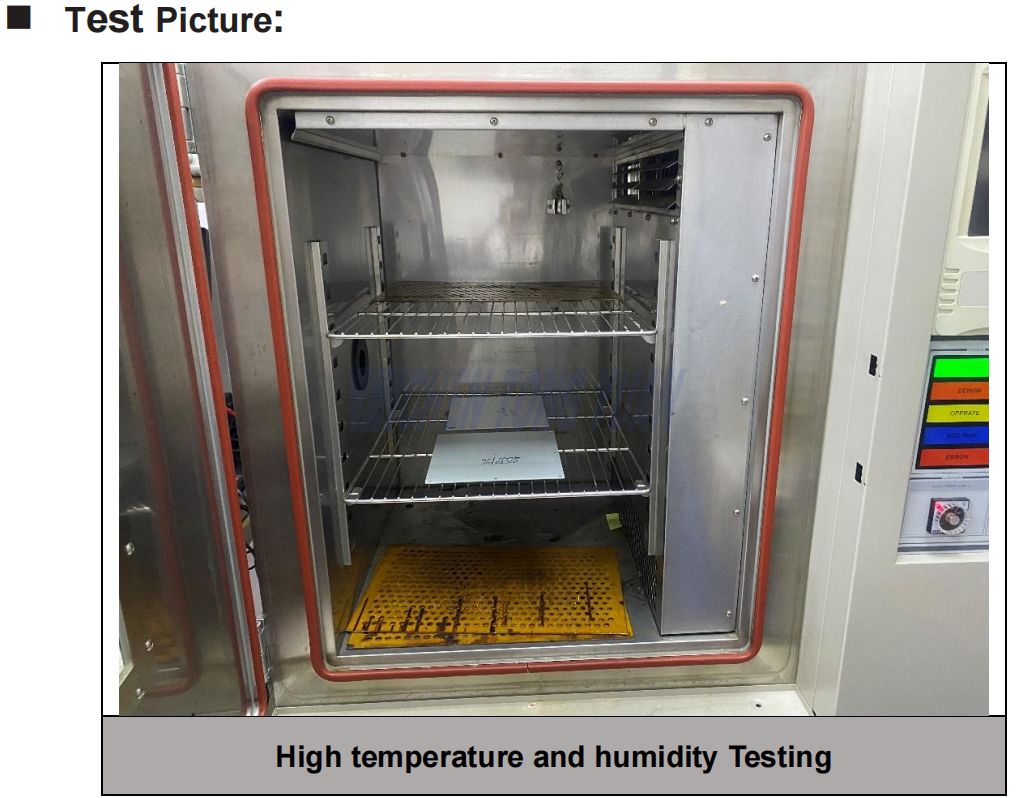

Pruebas de alta temperatura y humedad e inspección visual
Resultado de la prueba: Después de la prueba, no hubo corrosión por moho en la superficie.

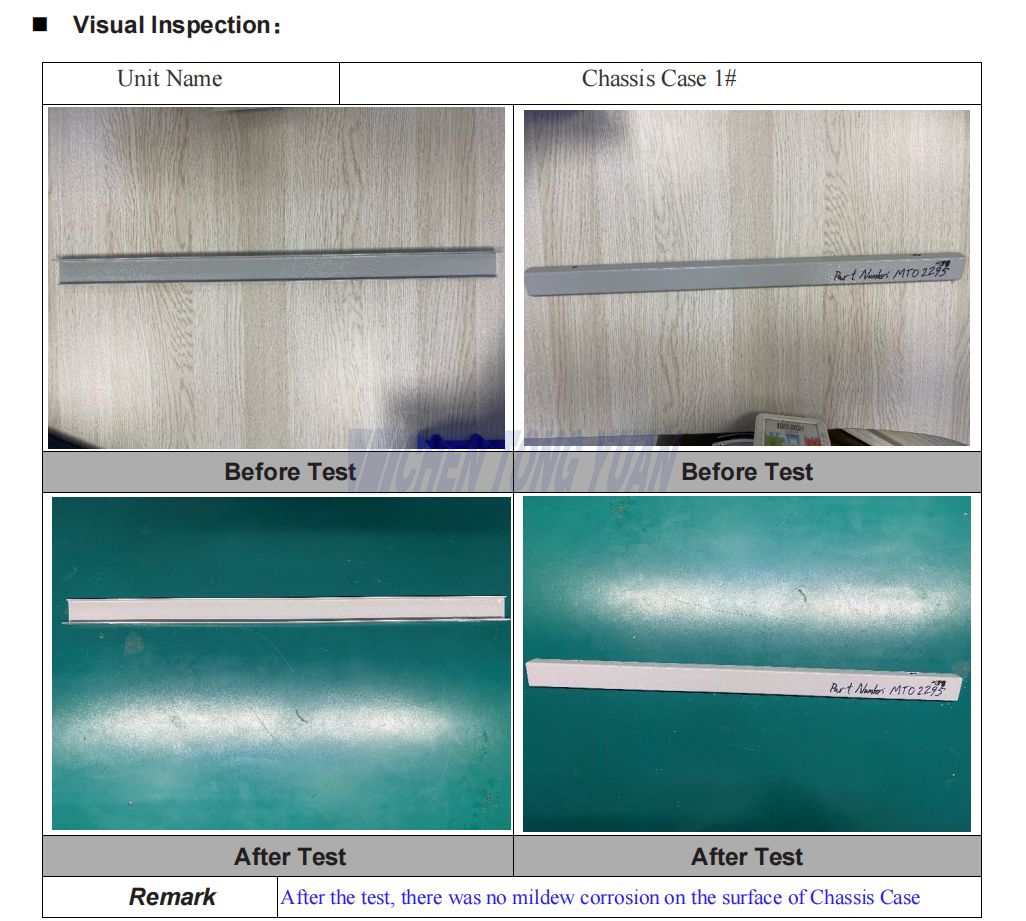

Cumplimiento de las pruebas de niebla salina e inspección visual

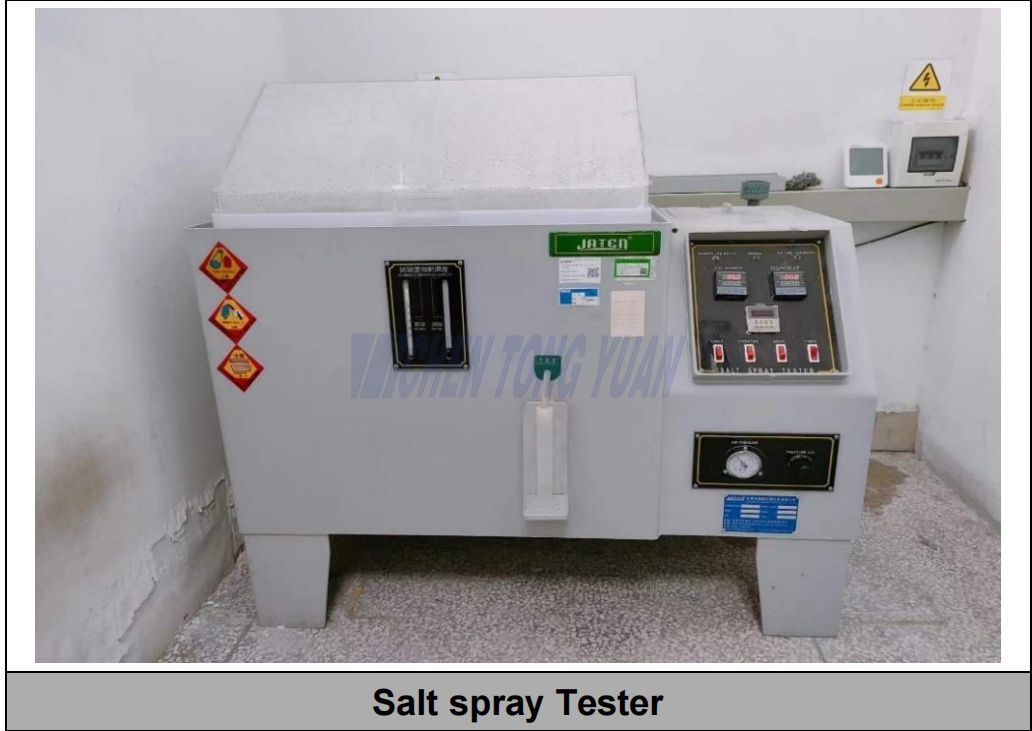

Probador de niebla salina
Resultado de la prueba: Después de la prueba, no hubo corrosión por moho en la superficie.
Soluciones personalizadas: diseños personalizados para satisfacer las necesidades específicas del cliente.
Ventiladores opcionales: ventiladores centrífugos curvos hacia atrás de CC
Núcleo del intercambiador de calor opcional: diferentes tamaños de placas Microchannel y HEX
Modelos opcionales para intercambiador de calor |
||||||
Modelo |
Transferencia de calor |
Tensión nominal |
Potencia nominal |
Circuito de aire |
Alto x Ancho x Fondo |
Peso |
HEX-50 |
50/k |
220/1/50 |
120 |
400 |
750×411×118 |
20 |
HEX-60 |
60/k |
220/1/50 |
190 |
500 |
750×411×118 |
20 |
80/k |
220/1/50 |
260 |
800 |
1177×410×154 |
25 |
|
HEX-100 |
100/k |
220/1/50 |
260 |
900 |
1177×410×154 |
25 |
120/k |
220/1/50 |
330 |
1100 |
1237×410×154 |
28 |
|
150/k |
220/1/50 |
330 |
1300 |
1358×555×195 |
34 |
|
HEX-200 |
200/k |
220/1/50 |
360 |
2000 |
1520×600×198 |
38 |
Otro intercambiador de calor de gabinete con capacidad de enfriamiento |
||||||
Cumplimiento de estándares internacionales: garantiza la seguridad y el rendimiento en los mercados globales.
Tecnología de ahorro de energía: reduzca los costos de energía sin comprometer el rendimiento.
Atención al cliente confiable: servicio dedicado para ayudar con la selección, instalación y mantenimiento.
El mantenimiento regular de un intercambiador de calor de gabinete garantiza un rendimiento de enfriamiento estable, protege los equipos sensibles y reduce los costos operativos. Siguiendo una sencilla rutina de limpieza e inspección, las empresas pueden evitar tiempos de inactividad inesperados y prolongar la vida útil tanto del intercambiador de calor como de los valiosos componentes electrónicos del interior. A continuación se detallan algunos pasos
Antes de encender el intercambiador de calor, realice estas comprobaciones:
Asegúrese de que la puerta del gabinete esté correctamente cerrada para mantener la circulación de aire interna.
Confirme que la fuente de alimentación coincida con el voltaje y la frecuencia nominales de la unidad.
Compruebe que las entradas y salidas de aire estén libres de polvo, obstrucciones o bloqueos.
Verifique que la interfaz de comunicación (si corresponde, por ejemplo, Modbus, SNMP) esté conectada correctamente.
Encendido: Encienda la fuente de alimentación principal.
Activación del ventilador: Los ventiladores internos y externos comenzarán a hacer circular aire automáticamente.
Comienza la transferencia de calor: el ciclo de termosifón o tubo de calor transfiere calor desde el interior del gabinete al aire exterior.
Monitoreo del sistema de control: si el modelo tiene un controlador digital, la pantalla mostrará la temperatura del gabinete, las alarmas y el estado del sistema.
Durante el funcionamiento estándar:
El intercambiador de calor funciona continuamente para mantener una temperatura estable en el gabinete.
Los sensores de temperatura monitorean el aire del gabinete y ajustan la velocidad del ventilador si el modelo admite ventiladores de velocidad variable.
Se pueden utilizar protocolos de comunicación (RS485/Modbus, SNMP, Ethernet) para la monitorización remota.
Algunas unidades proporcionan salidas de alarma (por ejemplo, sobretemperatura, falla del ventilador) a través de contacto seco o relé.
Apague la fuente de alimentación principal cuando el gabinete no esté en uso.
Permita que los ventiladores se detengan por completo.
Para mantenimiento, desconecte la alimentación y siga las precauciones de seguridad descritas en el manual del usuario.
Cytech proporciona un manual de usuario con cada intercambiador de calor de gabinete. Un manual típico incluye:
Especificaciones del producto (modelo, potencia, caudal de aire, capacidad).
Guía de instalación (montaje, cableado eléctrico, dirección del flujo de aire).
Procedimiento de operación (arranque, funcionamiento normal, apagado).
Precauciones de seguridad (seguridad eléctrica, instrucciones de manipulación).
Instrucciones de mantenimiento (limpieza de filtros, revisiones de ventiladores, cronograma de inspección).
Guía de resolución de problemas (códigos de alarma, manejo de errores).
Si compra una unidad, solicite siempre el manual de usuario oficial al proveedor o fabricante para un funcionamiento seguro y correcto.
1. Inspeccione la unidad con regularidad
Revise el intercambiador de calor cada 1 a 3 meses, según su entorno.
Busque acumulación de polvo, corrosión o ruidos inusuales.
2. Limpiar los filtros de aire
La mayoría de los intercambiadores de calor de gabinetes vienen con filtros de aire protectores.
Retire y limpie los filtros con aire comprimido o reemplácelos si están desgastados.
Un filtro limpio garantiza un flujo de aire adecuado y reduce la tensión en el sistema de refrigeración.
3. Limpiar las superficies del intercambiador de calor.
A menudo se acumula polvo y suciedad en las aletas o serpentines.
Utilice un cepillo suave, una aspiradora o aire comprimido para limpiar suavemente las superficies.
Evite productos químicos agresivos que podrían dañar los revestimientos protectores.
4. Verifique si hay obstrucciones en el flujo de aire
Asegúrese de que no haya obstrucciones alrededor de la entrada y salida de aire.
Mantenga al menos entre 30 y 50 cm de espacio libre alrededor del gabinete para permitir un flujo de aire suave.
5. Inspeccionar sellos y juntas
Los sellos dañados pueden permitir que entre humedad o polvo al gabinete.
Reemplace las juntas desgastadas inmediatamente para mantener la protección con clasificación IP.
6. Supervisar el rendimiento de la temperatura
Controle periódicamente la temperatura interna del gabinete.
Si las temperaturas aumentan a pesar de la limpieza, es posible que sea necesario reparar o reemplazar el intercambiador de calor.
7. Servicio profesional
Programe un mantenimiento profesional una vez al año.
Los técnicos pueden realizar inspecciones más profundas, comprobar si hay corrosión y garantizar la eficiencia.
→ Instale el gabinete en un área sombreada o fresca para reducir la carga de calor externa.
→ Utilice filtros de alta calidad para una mejor protección contra el polvo.
→ Mantenga una conexión a tierra adecuada para evitar daños eléctricos.
→ Mantenga un registro de mantenimiento para realizar un seguimiento de los cronogramas de servicio.
P1: ¿Cuál es el propósito principal de un intercambiador de calor de gabinete?
R: Su objetivo principal es eliminar el calor del interior de un gabinete eléctrico y mantener el equipo funcionando a temperaturas seguras.
P2: ¿En qué se diferencia un intercambiador de calor de gabinete de un aire acondicionado?
R: A diferencia de los acondicionadores de aire, los intercambiadores de calor no utilizan refrigerantes y consumen menos energía, lo que los hace más ecológicos y rentables.
P3: ¿Se pueden utilizar los intercambiadores de calor de gabinete en exteriores?
R: Sí, muchos modelos están diseñados para uso en exteriores y brindan protección contra la lluvia, el polvo y las condiciones climáticas extremas.
P4: ¿Qué industrias se benefician más de los intercambiadores de calor?
R: Las telecomunicaciones, el almacenamiento de energía, la automatización industrial y las energías renovables son algunas de las principales industrias que dependen de ellas.
P5: ¿Con qué frecuencia necesitan mantenimiento los intercambiadores de calor?
R: Requieren un mantenimiento mínimo, normalmente sólo una limpieza periódica para garantizar un rendimiento óptimo.
P6: ¿Los intercambiadores de calor de gabinete son energéticamente eficientes?
R: Sí, son significativamente más eficientes energéticamente que los acondicionadores de aire y los ventiladores, lo que reduce los costos operativos.
P7: ¿Puedo personalizar un intercambiador de calor de gabinete para mi aplicación?
R: Absolutamente. Cytech ofrece soluciones personalizadas para adaptarse a necesidades de refrigeración y diseños de gabinetes específicos.
P8: ¿Con qué frecuencia debo limpiar un intercambiador de calor de gabinete?
R:Cada 1 a 3 meses, según los niveles de polvo y el entorno.
P9: ¿Puedo lavar el intercambiador de calor con agua?
R:Es mejor evitar el agua. Utilice aire comprimido, una aspiradora o un cepillo suave.
P10: ¿Qué sucede si no le doy mantenimiento al intercambiador de calor del gabinete?
R:La acumulación de polvo reduce la eficiencia de enfriamiento, aumenta el uso de energía y corre el riesgo de sobrecalentar el equipo.
P11: ¿Cómo sé si el intercambiador de calor de mi gabinete está fallando?
R: Los signos incluyen temperaturas más altas en los gabinetes, paradas frecuentes de los equipos y ruidos inusuales.
P12: ¿Los intercambiadores de calor de gabinete requieren servicio profesional?
R:Sí, se recomienda una verificación profesional anual para el desempeño a largo plazo.
En industrias donde la precisión, la eficiencia y la confiabilidad son esenciales, los intercambiadores de calor de gabinete desempeñan un papel fundamental en la protección de los equipos contra daños por calor. Son energéticamente eficientes, requieren poco mantenimiento y están diseñados para soportar entornos hostiles y al mismo tiempo prolongar la vida útil de los componentes electrónicos sensibles. Desde telecomunicaciones hasta energía renovable, estos sistemas garantizan que las operaciones sigan siendo fluidas, seguras y rentables.
Al invertir en el intercambiador de calor de gabinete adecuado, las empresas no solo protegen sus equipos sino que también logran ahorros a largo plazo y estabilidad operativa.
