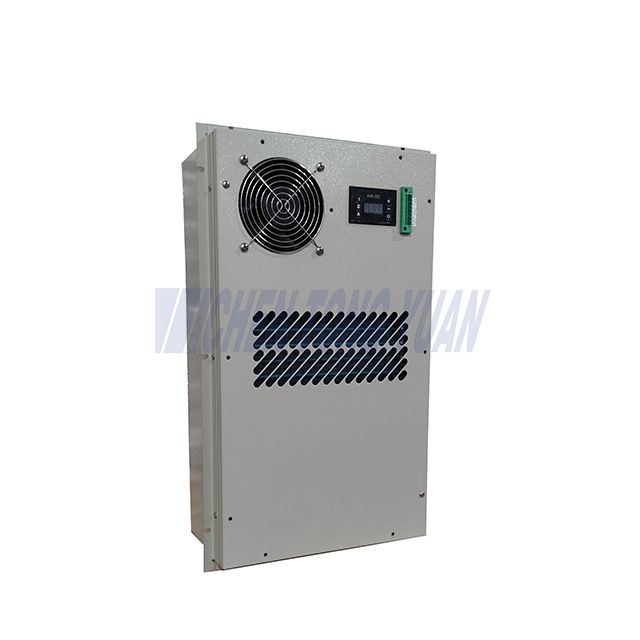

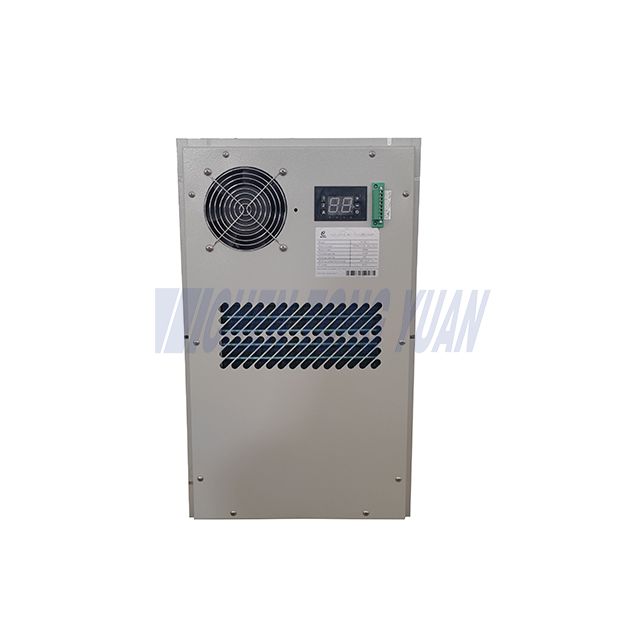

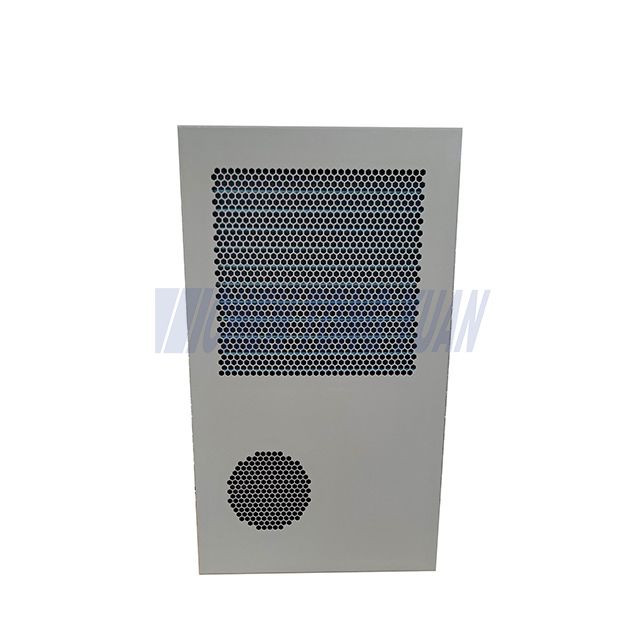

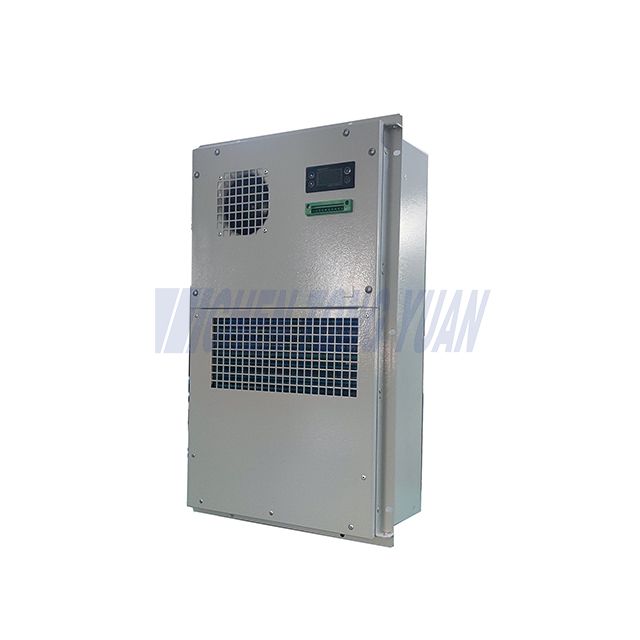

Climatizzatore elettrico per armadio da esterno 400W 1360BTU

Condizionatore d'aria per armadio elettrico da esterno da 400 W 1360 BTU Video del prodotto

Certificato di condizionatore d'aria per armadio elettrico da esterno 400W 1360BTU

Condizionatore d'aria per armadio elettrico da esterno 400W 1360BTU Introduzione

Il condizionatore d'aria dell'armadio elettrico esterno o l'unità CA del quadro elettrico si sta raffreddando attivamente tramite il compressore, rimuoverà il calore all'interno dell'armadio verso l'esterno. Può anche mantenere la polvere e il calore all'esterno dell'armadio, evitando problemi derivanti dall'utilizzo della ventola. La temperatura all'interno dell'armadio può essere mantenuta a una temperatura ideale per i componenti elettrici che garantiscono efficacemente la stabilità delle apparecchiature elettroniche e migliorano l'affidabilità dell'intero sistema.

Specifiche del condizionatore d'aria per armadio elettrico da esterno 400W 1360BTU

1.Parametro tecnico

Nome	Condizionatore d'aria dell'armadio elettrico
Modello	AC104-2/A04NA1E
Alimentazione principale	1~220VAC±15% 60Hz 1 fase
Capacità di raffreddamento (nominale)	400W@L35/L35
Consumo energetico (nominale)	215W@L35/L35
Capacità di riscaldamento (opzionale)	500 W
Flusso d'aria	110 m3/ora
Corrente di raffreddamento (nominale/max.)	1,0 A/1,8 A
Temp. di lavoro allineare	-40℃~+55℃
Rumore	60dB(A)
Grado IP	IP55, NEMA 4, NEMA 4X
Peso netto	25 kg
Refrigerante	R134a

Nota:@L35/L35 ha una temperatura interna di 35℃, una temperatura ambiente di 35℃

2. Ciclo termico e flussi d'aria

Principio di raffreddamento del condizionatore d'aria dell'armadio elettrico: il liquido refrigerante ad alta pressione nel sistema entra nell'evaporatore ed evapora per assorbire il calore dell'aria nell'armadio, quindi l'aria viene raffreddata e il refrigerante che evapora in gas nell'evaporatore viene inalato dal compressore e compresso nel gas refrigerante ad alta pressione e alta temperatura, che entra nel condensatore e viene raffreddato in liquido refrigerante, quindi rientra nell'evaporatore per raffreddare l'aria interna e circola di conseguenza.

Caratteristiche del condizionatore d'aria per armadio elettrico da esterno 400W 1360BTU

◆Il condizionatore d'aria per armadio elettrico può anche mantenere la polvere e il calore all'esterno dell'armadio, evitando problemi derivanti dall'uso della ventola;

◆La temperatura all'interno dell'armadio può essere mantenuta a una temperatura ideale per i componenti elettrici che garantiscono efficacemente la stabilità delle apparecchiature elettroniche e migliorano l'affidabilità dell'intero sistema;

◆Struttura compatta, design ragionevole e facile manutenzione;

◆Regolatore digitale della temperatura e alta precisione del controllo della temperatura;

◆La funzione di riscaldamento del condizionatore d'aria dell'armadio elettrico e la funzione idrogeno sono opzionali;

◆Misurazione remota, comunicazione remota, controllo remoto, che può realizzare molteplici protezioni automatiche e funzioni di autotest complete;

◆Uscita allarme a contatto pulito, NO/NC opzionale;

◆Display LED, tutte le impostazioni possono essere modificate sul campo

◆Design multiplo di autoprotezione e interfaccia di monitoraggio visibile, porta di comunicazione RS485 (MODBUS-RTU);

◆Il condizionatore d'aria per armadio elettrico è adatto per condizioni difficili (T3), refrigerante R134a.

Condizionatore per armadio elettrico da esterno 400W Flessibilità 1360BTU

Condizionatore d'aria per armadio elettrico La capacità di raffreddamento varia da 300 W a 5000 W

Intervallo di tensione: AC220V 50HZ,AC220V 60HZ,60HZ, AC110V60HZ, DC48V

Il condizionatore d'aria per armadio elettrico è ampiamente utilizzato per armadi per telecomunicazioni esterni, armadi per batterie, armadi elettrici e armadi di controllo industriali, ecc.

È supportato il sistema di monitoraggio remoto, il protocollo di comunicazione è RS485

Ulteriori opzioni per il condizionatore d'aria dell'armadio elettrico

Climatizzatore ad armadio elettrico con potenza 220VAC 50HZ

Modello	Voltaggio	Capacità di raffreddamento nominale (W) (L35/L35)	Capacità di raffreddamento nominale (Btu/ora) (L35/L35)	Consumo energetico (W) (L35/L35)	Grado IP	Riscaldatore (W) (opzione)	Portata d'aria interna (m3/h)	Refrigerante	Rumore (dbA)
CYAC103-2	220 V CA 50 Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220 V CA 50 Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220 V CA 50 Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220 V CA 50 Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220 V CA 50 Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220 V CA 50 Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220 V CA 50 Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220 V CA 50 Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220 V CA 50 Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220 V CA 50 Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220 V CA 50 Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63
CYAC150-2	220 V CA 50 Hz	5000	17000	2000	IP55, NEMA 4, NEMA 4X	2000	2300	R134a	63

di potenza 220VAC 60HZ Unità di condizionamento dell'aria del pannello elettrico

Modello	Voltaggio	Capacità di raffreddamento nominale (W) (L35/L35)	Capacità di raffreddamento nominale (Btu/ora) (L35/L35)	Consumo energetico (W) (L35/L35)	Grado IP	Riscaldatore (W) (opzione)	Portata d'aria interna (m3/h)	Refrigerante	Rumore (dbA)
CYAC103-2	220 V CA 60 Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220 V CA 60 Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220 V CA 60 Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220 V CA 60 Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220 V CA 60 Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220 V CA 60 Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220 V CA 60 Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220 V CA 60 Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220 V CA 60 Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220 V CA 60 Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220 V CA 60 Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63

di potenza 110 V 60 HZ Unità di condizionamento dell'aria del quadro elettrico

Modello	Voltaggio	Capacità di raffreddamento nominale (W) (L35/L35)	Capacità di raffreddamento nominale (Btu/ora) (L35/L35)	Consumo energetico (W) (L35/L35)	Grado IP	Riscaldatore (W) (opzione)	Portata d'aria interna (m3/h)	Refrigerante	Rumore (dbA)
CYAC103-2	110 V CA 60 Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	110 V CA 60 Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	110 V CA 60 Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	110 V CA 60 Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	110 V CA 60 Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	110 V CA 60 Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	110 V CA 60 Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63

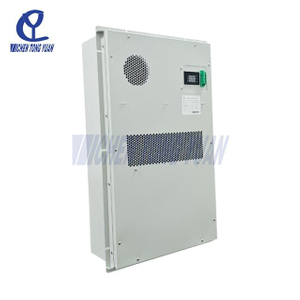

Altre  unità di condizionamento d'aria a pannelli

Nome	Specifica
Condizionatore d'aria	AC220V 50HZ AC220V 60HZ CA 110 V 60 HZ DC48V Capacità di raffreddamento da 300 W-5000 W
Scambiatore di calore	DC48V 40W/K-200W/K
Climatizzatore e scambiatore di calore combinati	AC220V 50HZ e DC48V 1500 W e 80 W/K
TECNICO	DC48V 200W-1200W
Fan	AC220V 50HZ AC220V 60HZ CA 110 V 60 HZ DC48V

Come scegliere il giusto condizionatore per armadio elettrico?

Quando si seleziona un condizionatore per armadio elettrico , è fondamentale assicurarsi che il sistema di climatizzazione soddisfi le esigenze specifiche sia delle apparecchiature che dell'ambiente. Di seguito sono riportati i fattori chiave da considerare per una soluzione efficiente di raffreddamento del quadro elettrico :

1. Intervallo di temperatura accettabile per la vostra attrezzatura

L' unità di climatizzazione dell'armadio elettrico deve essere in grado di mantenere una temperatura entro l'intervallo consigliato per le apparecchiature elettroniche sensibili. Temperature troppo alte o troppo basse possono danneggiare i componenti, quindi è essenziale comprendere i requisiti termici dell'apparecchiatura.

2. Carico termico delle apparecchiature

Valutare il calore totale generato dalle apparecchiature all'interno dell'armadio elettrico è fondamentale. Il condizionatore del quadro elettrico deve avere una capacità di raffreddamento sufficiente per gestire il calore accumulato, garantendo un funzionamento stabile. Se l'apparecchiatura produce calore elevato, sarà necessario un condizionatore più potente.

3. Temperatura ambiente locale più alta

La temperatura ambiente dell'ambiente in cui si trova il quadro elettrico gioca un ruolo significativo nel determinare la capacità di raffreddamento necessaria. Il sistema di climatizzazione dell'armadio elettrico deve essere progettato per funzionare in modo efficiente anche in condizioni di temperatura elevata.

4. Livello di rumore

Quando si sceglie un condizionatore da armadio elettrico è fondamentale considerare il livello di rumore, soprattutto se l'unità verrà installata in un'area sensibile al rumore. Assicurarsi che il sistema di raffreddamento del quadro elettrico soddisfi le normative sul rumore e gli standard di comfort operativo.

5. Espansione futura

Se si prevede di aumentare l'attrezzatura all'interno dell'armadio, è opportuno considerare un'espansione futura. Scegliere un sistema di raffreddamento in grado di far fronte al potenziale aumento del carico termico senza compromettere le prestazioni.

Considerando attentamente questi fattori, è possibile selezionare un sistema di climatizzazione dell'armadio che mantenga efficacemente le condizioni ottimali per le vostre apparecchiature garantendo efficienza e longevità.

Standard normativi per i condizionatori d'aria degli armadi elettrici

La conformità agli standard locali e internazionali garantisce che il tuo condizionatore da quadro elettrico funzioni in modo sicuro ed efficiente. Gli standard rilevanti includono:

• GB 4208 : Classe di protezione dell'involucro

• GB 4706.1 : Sicurezza degli apparecchi elettrici domestici e simili

• GB 9237-2001 : Requisiti di sicurezza per sistemi di refrigerazione meccanici

• GB/T 17626.8 : test di compatibilità elettromagnetica per l'immunità ai campi magnetici a frequenza di alimentazione

Analisi dei guasti e risoluzione dei problemi

Quando si verificano problemi, una corretta diagnosi dei guasti è essenziale per ridurre al minimo i tempi di inattività. Ecco una guida rapida alla risoluzione dei problemi per i sistemi di condizionamento dell'aria dell'armadio elettrico :

Guasto: il condizionatore non funziona, ma la temperatura dell'armadio è troppo alta

Possibili cause :

• Interruzione di corrente o assenza di alimentazione

• La temperatura impostata per il raffreddamento è superiore alla temperatura dell'armadio

• Guasto del sistema

Soluzioni :

• Controllare l'alimentazione e il circuito elettrico

• Impostare la temperatura di raffreddamento in base alle esigenze

• Rivolgersi alla manutenzione professionale se il problema persiste

Guasto: il condizionatore funziona, ma l'effetto di raffreddamento è scarso

Possibili cause :

• La capacità di raffreddamento non corrisponde al carico

• La temperatura ambiente è troppo alta

• Altri difetti del sistema

Soluzioni :

• Scegli un condizionatore d'aria di capacità maggiore o aggiungi un'altra unità

• Garantire il funzionamento entro l'intervallo di temperatura ambiente corretto

• Contattare la manutenzione professionale per ulteriori diagnosi

Guasto: il condizionatore si ferma improvvisamente

Possibili cause :

• La temperatura dell'armadio raggiunge o supera la temperatura impostata per il raffreddamento

• Altri difetti del sistema

Soluzioni :

• Regolare la temperatura di raffreddamento secondo necessità

• Contattare la manutenzione professionale per l'ispezione del sistema

Garanzia e copertura

La garanzia dei condizionatori da armadio elettrico dura tipicamente 12 mesi dalla data di messa in funzione del prodotto o fino a 18 mesi dalla consegna, a seconda degli accordi. Durante il periodo di garanzia eventuali guasti derivanti da difetti di fabbricazione verranno riparati gratuitamente. Tuttavia, le seguenti condizioni non sono coperte:

1. Al di fuori del periodo di garanzia

2. Mancanza di etichetta del prodotto

3. Guasti causati da condizioni anomale o installazione non corretta

4. Guasti causati da apparecchiature o software esterni

5. Modifiche o riparazioni non autorizzate

6. Danni causati da eventi di forza maggiore (es. incendi, alluvioni)

Comprendendo questi termini, puoi garantire che il tuo condizionatore d'aria nell'armadio elettrico continui a funzionare in modo efficiente per tutta la sua durata.
