Aire acondicionado de gabinete eléctrico para exteriores de 400 W, 1360 BTU

Vídeo del producto del aire acondicionado del gabinete eléctrico para exteriores de 400 W y 1360 BTU

Certificado eléctrico al aire libre del aire acondicionado 1360BTU del gabinete 400W

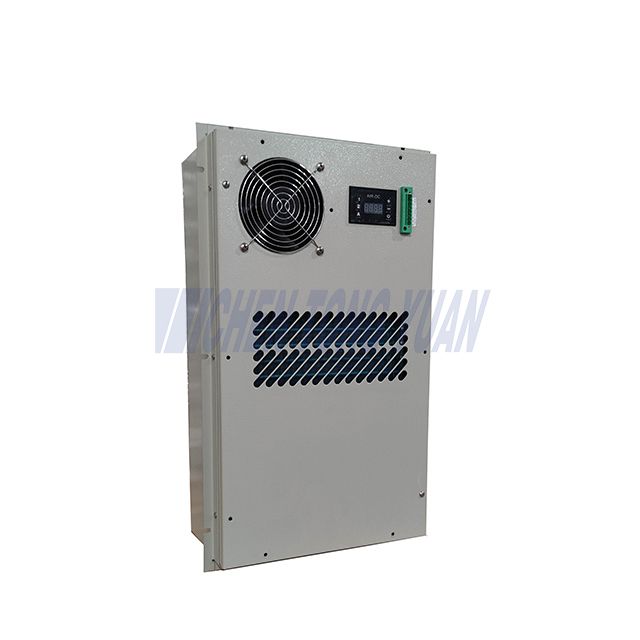

Aire acondicionado para gabinete eléctrico para exteriores de 400 W, 1360 BTU Introducción

El aire acondicionado del gabinete eléctrico exterior o la unidad de aire acondicionado del panel eléctrico se enfrían activamente mediante el compresor, lo que eliminará el calor del interior del gabinete hacia el exterior. También puede mantener el polvo y el calor fuera del gabinete, evitando problemas por el uso del ventilador. La temperatura dentro del gabinete se puede mantener a una temperatura ideal para los componentes eléctricos, lo que garantiza efectivamente la estabilidad del equipo electrónico y mejora la confiabilidad de todo el sistema.

Especificaciones del aire acondicionado de gabinete eléctrico para exteriores de 400 W, 1360 BTU

1.Parámetro técnico

Nombre	Gabinete eléctrico Aire acondicionado
Modelo	AC104-2/A04NA1E
Fuente de alimentación principal	1~220VAC±15% 60Hz 1 fase
Capacidad de enfriamiento (clasificada)	400W@L35/L35
Consumo de energía (nominal)	215W@L35/L35
Capacidad de calefacción (opcional)	500W
flujo de aire	110m3/hora
Corriente de refrigeración (nominal/máx.)	1.0A/1.8A
Temperatura de trabajo. rango	-40℃~+55℃
Ruido	60dB(A)
Grado IP	IP55, NEMA 4, NEMA 4X
Peso neto	25KG
Refrigerante	R134a

Nota: @L35/L35 es temperatura interna 35 ℃, temperatura ambiente 35 ℃

2. Ciclo térmico y flujo de aire.

Principio de enfriamiento del aire acondicionado del gabinete eléctrico: el líquido refrigerante de alta presión en el sistema ingresa al evaporador y se evapora para absorber el calor del aire en el gabinete, por lo que el aire se enfría y el refrigerante que se evapora en gas en el evaporador es inhalado por el compresor y comprimido en el gas refrigerante de alta presión y temperatura, que ingresa al condensador y se enfría hasta convertirse en líquido refrigerante, y luego vuelve a ingresar al evaporador para enfriar el aire interior y circula. en consecuencia.

Características del aire acondicionado de gabinete eléctrico para exteriores de 400 W, 1360 BTU

◆El aire acondicionado para gabinete eléctrico también puede mantener el polvo y el calor fuera del gabinete, evitando problemas por el uso del ventilador;

◆La temperatura dentro del gabinete se puede mantener a una temperatura ideal para los componentes eléctricos, lo que garantiza efectivamente la estabilidad del equipo electrónico y mejora la confiabilidad de todo el sistema;

◆Estructura compacta, diseño razonable y fácil mantenimiento;

◆Controlador de temperatura digital y alta precisión de control de temperatura;

◆La función de calefacción del aire acondicionado del gabinete eléctrico y la función de hidrógeno son opcionales;

◆ Medición remota, comunicación remota, control remoto, que pueden realizar múltiples protecciones automáticas y funciones integrales de autoprueba;

◆Salida de alarma de contacto seco, NA/NC opcional;

◆Pantalla LED, todas las configuraciones se pueden cambiar en el campo

◆ Diseño de autoprotección múltiple e interfaz de monitoreo visible, puerto de comunicación RS485 (MODBUS-RTU);

◆El aire acondicionado para gabinete eléctrico se adapta a condiciones difíciles (T3), refrigerante R134a.

flexibilidad eléctrica al aire libre del aire acondicionado 1360BTU del gabinete 400W

Gabinete eléctrico Aire acondicionado La capacidad de enfriamiento varía de 300w a 5000w

Rango de voltaje: AC220V 50 HZ, AC220V 60 HZ, 60 HZ, AC110V60HZ, DC48V

El aire acondicionado para gabinetes eléctricos se usa ampliamente para gabinetes de telecomunicaciones para exteriores, gabinetes de baterías, gabinetes eléctricos y gabinetes de control industriales, etc.

Admite sistema de monitoreo remoto, el protocolo de comunicación es RS485

Más opciones para aire acondicionado con gabinete eléctrico

Aire acondicionado del gabinete eléctrico del poder de 220VAC 50HZ

Modelo	Voltaje	Capacidad de refrigeración nominal(W) (L35/L35)	Capacidad de refrigeración nominal (Btu/h) (L35/L35)	Consumo de energía (W)(L35/L35)	Grado IP	Calentador (W)(opción)	Caudal de aire interno (m3/h)	Refrigerante	Ruido (dbA)
CYAC103-2	220 VCA 50 Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220 VCA 50 Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220 VCA 50 Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220 VCA 50 Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220 VCA 50 Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220 VCA 50 Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220 VCA 50 Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220 VCA 50 Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220 VCA 50 Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220 VCA 50 Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220 VCA 50 Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63
CYAC150-2	220 VCA 50 Hz	5000	17000	2000	IP55, NEMA 4, NEMA 4X	2000	2300	R134a	63

del poder de 220VAC 60HZ Unidades de aire acondicionado del panel eléctrico

Modelo	Voltaje	Capacidad de refrigeración nominal(W) (L35/L35)	Capacidad de refrigeración nominal (Btu/h) (L35/L35)	Consumo de energía (W)(L35/L35)	Grado IP	Calentador (W)(opción)	Caudal de aire interno (m3/h)	Refrigerante	Ruido (dbA)
CYAC103-2	220 VCA 60 Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220 VCA 60 Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220 VCA 60 Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220 VCA 60 Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220 VCA 60 Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220 VCA 60 Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220 VCA 60 Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220 VCA 60 Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220 VCA 60 Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220 VCA 60 Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220 VCA 60 Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63

del poder de 110V 60HZ Unidades de aire acondicionado del panel eléctrico

Modelo	Voltaje	Capacidad de refrigeración nominal(W) (L35/L35)	Capacidad de refrigeración nominal (Btu/h) (L35/L35)	Consumo de energía (W)(L35/L35)	Grado IP	Calentador (W)(opción)	Caudal de aire interno (m3/h)	Refrigerante	Ruido (dbA)
CYAC103-2	110 VCA 60 Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	110 VCA 60 Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	110 VCA 60 Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	110 VCA 60 Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	110 VCA 60 Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	110 VCA 60 Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	110 VCA 60 Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63

Otras  unidades de aire acondicionado de panel

Nombre	Especificación
Acondicionador de aire	CA 220 V 50 Hz. CA 220 V 60 Hz. CA 110 V 60 Hz. CC48V Capacidad de refrigeración de 300W-5000W
Intercambiador de calor	CC48V 40W/K-200W/K
Aire acondicionado combinado e intercambiador de calor.	CA 220 V 50 HZ y CC 48 V 1500W y 80W/K
TEC	CC48V 200W-1200W
Admirador	CA 220 V 50 Hz. CA 220 V 60 Hz. CA 110 V 60 Hz. CC48V

¿Cómo elegir el aire acondicionado con gabinete eléctrico adecuado?

Al seleccionar un aire acondicionado con gabinete eléctrico , es fundamental asegurarse de que el sistema de control climático satisfaga las necesidades específicas tanto de su equipo como del medio ambiente. A continuación se detallan los factores clave a considerar para una de enfriamiento de gabinetes eléctricos : solución eficiente

1. Rango de temperatura aceptable para su equipo

La unidad de aire acondicionado del gabinete eléctrico debe ser capaz de mantener una temperatura dentro del rango recomendado para su equipo electrónico sensible. Temperaturas demasiado altas o demasiado bajas pueden dañar los componentes, por lo que es esencial comprender los requisitos térmicos del equipo.

2. Carga de calor del equipo

Es fundamental evaluar el calor total generado por los equipos dentro del armario eléctrico. El aire acondicionado del panel eléctrico debe tener suficiente capacidad de enfriamiento para manejar el calor acumulado, asegurando un funcionamiento estable. Si el equipo produce mucho calor, será necesaria una unidad de aire acondicionado más potente.

3. Temperatura ambiente local más alta

La temperatura ambiente del entorno donde se encuentra el armario eléctrico juega un papel importante a la hora de determinar la capacidad de refrigeración necesaria. El sistema de aire acondicionado del gabinete eléctrico debe estar diseñado para funcionar de manera eficiente incluso en condiciones de alta temperatura.

4. Nivel de ruido

Al seleccionar un aire acondicionado con gabinete eléctrico , es esencial considerar el nivel de ruido, especialmente si la unidad se instalará en un área sensible al ruido. Asegúrese de que el sistema de enfriamiento del gabinete eléctrico cumpla con las regulaciones de ruido y los estándares de comodidad operativa.

5. Expansión futura

Si prevé aumentar el equipo dentro del gabinete, es aconsejable considerar una futura expansión. Elija un sistema de refrigeración que pueda adaptarse al posible aumento de la carga de calor sin comprometer el rendimiento.

Al considerar cuidadosamente estos factores, puede seleccionar un sistema de control climático de gabinete que mantenga efectivamente las condiciones óptimas para su equipo y al mismo tiempo garantice eficiencia y longevidad.

Normas normativas para aires acondicionados de gabinetes eléctricos

El cumplimiento de las normas locales e internacionales garantiza que su aire acondicionado de panel eléctrico funcione de forma segura y eficiente. Los estándares relevantes incluyen:

• GB 4208 : Clase de protección del gabinete

• GB 4706.1 : Seguridad de aparatos eléctricos domésticos y similares

• GB 9237-2001 : Requisitos de seguridad para sistemas de refrigeración mecánicos

• GB/T 17626.8 : Pruebas de compatibilidad electromagnética para la inmunidad al campo magnético de frecuencia eléctrica

Análisis de fallas y solución de problemas

Cuando surgen problemas, el diagnóstico de fallas adecuado es esencial para minimizar el tiempo de inactividad. Aquí hay una guía rápida de solución de problemas para sistemas de aire acondicionado de gabinetes eléctricos :

Fallo: el aire acondicionado no funciona, pero la temperatura del gabinete es demasiado alta

Posibles causas :

• Fallo de energía o falta de energía

• La temperatura establecida de enfriamiento es mayor que la temperatura del gabinete

• Fallo del sistema

Soluciones :

• Comprobar la fuente de alimentación y el circuito eléctrico.

• Establezca la temperatura de enfriamiento según los requisitos.

• Póngase en contacto con el mantenimiento profesional si el problema persiste.

Fallo: El aire acondicionado funciona, pero el efecto de enfriamiento es deficiente

Posibles causas :

• La capacidad de refrigeración no coincide con la carga.

• Temperatura ambiente demasiado alta

• Otras fallas del sistema

Soluciones :

• Elija un aire acondicionado de mayor capacidad o agregue otra unidad

• Asegúrese de que funcione dentro del rango de temperatura ambiente correcto

• Póngase en contacto con el mantenimiento profesional para obtener un diagnóstico adicional.

Fallo: el aire acondicionado se detiene repentinamente

Posibles causas :

• La temperatura del gabinete alcanza o excede la temperatura establecida de enfriamiento

• Otras fallas del sistema

Soluciones :

• Ajuste la temperatura de enfriamiento según sea necesario

• Póngase en contacto con el mantenimiento profesional para la inspección del sistema.

Garantía y Cobertura

La garantía de los aires acondicionados con gabinete eléctrico suele tener una duración de 12 meses a partir de la fecha de inicio operativo del producto o hasta 18 meses a partir de la entrega, según los acuerdos. Durante el periodo de garantía, los fallos derivados de defectos de fabricación serán reparados de forma gratuita. Sin embargo, las siguientes condiciones no están cubiertas:

1. Fuera del periodo de garantía

2. Falta de etiqueta del producto.

3. Fallos causados ​​por condiciones anormales o instalación incorrecta

4. Fallos causados ​​por equipos o software externos.

5. Modificaciones o reparaciones no autorizadas

6. Daños causados ​​por eventos de fuerza mayor (por ejemplo, incendios, inundaciones)

Al comprender estos términos, puede asegurarse de que su aire acondicionado con gabinete eléctrico continúe funcionando de manera eficiente durante toda su vida útil.
