Management termic eficient pentru cabinetele de telecomunicații

Video de producție pentru managementul termic al carcasei ac pentru dulapuri de telecomunicații

De ce managementul termic este crucial pentru cabinetele de telecomunicații?

Managementul termic este crucial pentru dulapuri de telecomunicații , deoarece influențează direct performanța, fiabilitatea și longevitatea echipamentelor electronice sensibile adăpostite în ele. Vă rugăm să găsiți mai multe motive cheie pentru care managementul termic eficient este esențial de pe blogul nostru.

Certificat de management termic pentru dulapuri telecom

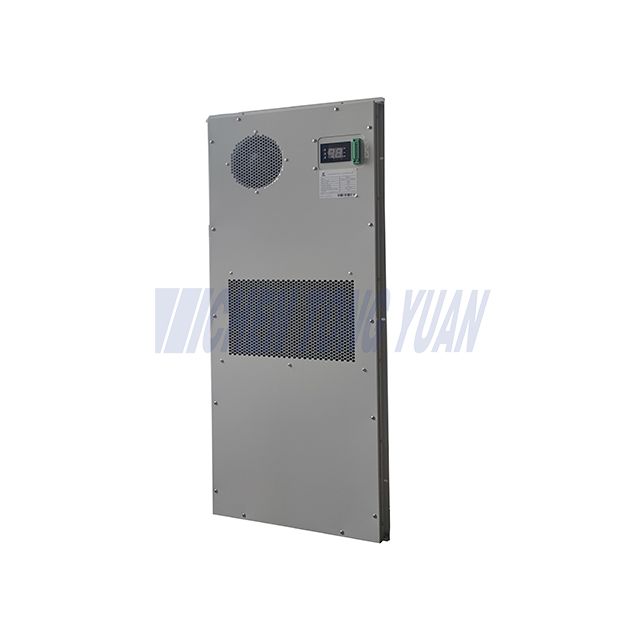

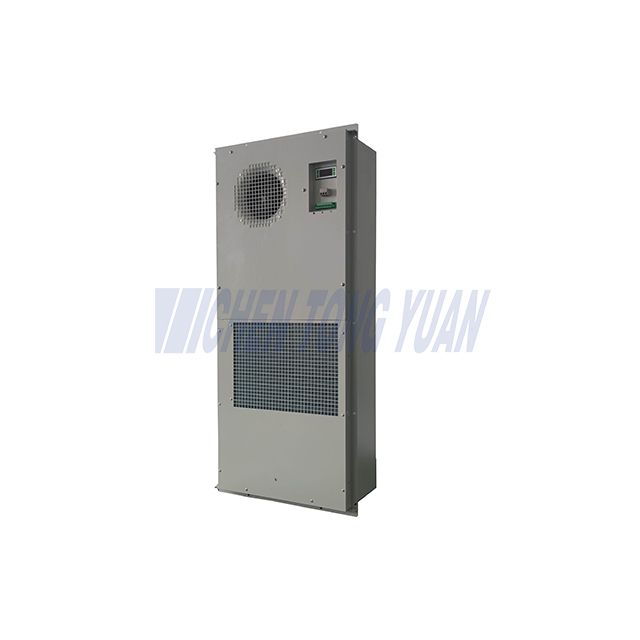

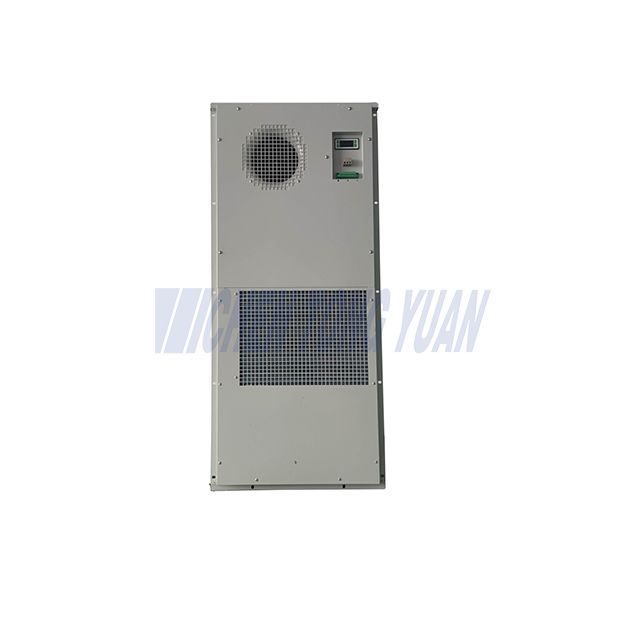

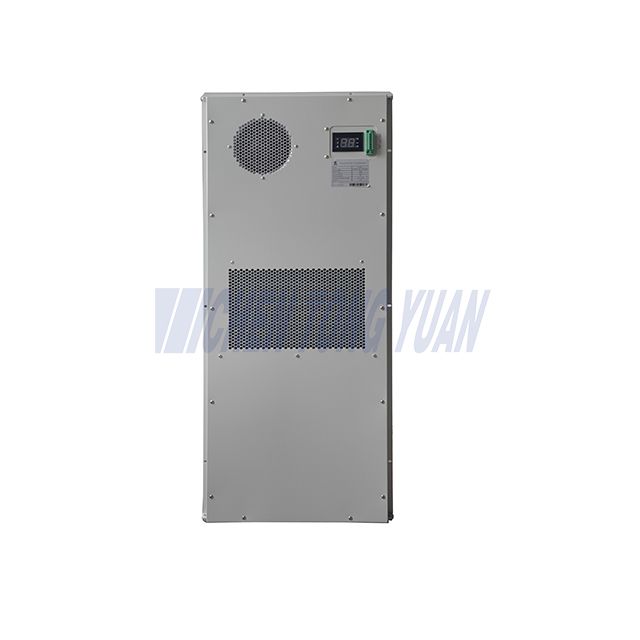

Introducerea produsului Thermal Management pentru dulapuri de telecomunicații

Dulapul exterior AC se răcește în mod activ prin compresor, acesta va elimina căldura din interiorul dulapului spre exterior. De asemenea, poate păstra praful și căldura în afara dulapului, evitând problemele legate de utilizarea ventilatorului. Temperatura din interiorul dulapului poate fi menținută la o temperatură ideală pentru componentele electrice care garantează eficient stabilitatea echipamentului electronic și îmbunătățește fiabilitatea întregului sistem.

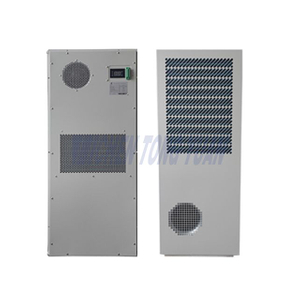

Carcasa de 2500W de management termic pentru  dulapuri de exterior Specificații



1) Parametrul tehnic al sistemului de management termic ca incintă



Nume	Carcasa ac
Model	AC125-2/A25NA1E
Alimentare principală	1~220VAC±15% 50Hz  1 fază
Capacitate de răcire (evaluată)	2500W@L35/L35 8500BTU
Consumul de energie (evaluat)	846W @L35/L35
Capacitatea de incalzire ( optional )	2000W
Flux de aer	560m3/h
Curent de răcire (nominal/Max.)	3.8A/ 5.0A
Temperatura de lucru. gamă	-40℃~+55℃
Zgomot	65dB(A)
Grad IP	IP55, NEMA 4, NEMA 4X
Greutate netă	37 kg
Agent frigorific	R134a

Notă: @L35/L35 este temperatura internă 35℃, temperatura ambiantă 35℃

2) Ciclul termic și fluxul de aer al sistemelor de management termic.

Sisteme de gestionare termică ale carcasei Principiul de răcire AC: lichidul frigorific de înaltă presiune din sistem intră în evaporator și se evaporă pentru a absorbi căldura aerului din dulap, astfel încât aerul este răcit, iar agentul frigorific care se evaporă în gaz în evaporator este inhalat de compresor și comprimat în lichidul frigorific de înaltă presiune și răcire la temperatură înaltă. lichid frigorific și apoi reintră în evaporator pentru a răci aerul din interior și circulă în consecință





Funcții de management termic pentru dulapuri



◆ Sistemul de management termic poate menține praful și căldura în afara dulapului, evitând problemele legate de utilizarea ventilatorului;

◆Temperatura din interiorul dulapului poate fi menținută la o temperatură ideală pentru componentele electrice care garantează eficient stabilitatea echipamentului electronic și îmbunătățește fiabilitatea întregului sistem;

◆ Structură compactă, design rezonabil și întreținere ușoară;

◆ Controler digital de temperatură și de înaltă precizie a controlului temperaturii;

◆ Funcția de încălzire și funcția de hidrogen sunt opționale;

◆ Măsurare de la distanță, comunicare la distanță, control de la distanță, care poate realiza protecție automată multiplă și funcție cuprinzătoare de auto-testare;

◆Ieșire alarmă contact uscat, NO/NC opțional;

◆Afișaj LED, toate setările pot fi modificate pe teren

◆ Design multiplu de autoprotecție și interfață de monitorizare vizibilă, port de comunicație RS485 (MODBUS-RTU);

◆Potrivit pentru condiții dure (T3), agent frigorific R134a.



Managementul termic pentru dulapuri Flexibilitate



Capacitatea de răcire variază de la 300w la 5000w

Gama de tensiune: AC220V 50HZ, AC220V 60HZ, 60HZ, AC110V60HZ, DC48V

Utilizat pe scară largă pentru dulapuri de telecomunicații în aer liber, dulapuri pentru baterii, dulapuri electrice și dulapuri de control din industrie etc.

Sistem de monitorizare de la distanță acceptat, protocolul de comunicare este RS485.

Mai multe opțiuni pentru managementul termic

1) 220VAC 50HZ management termic al puterii

Model	Voltaj	Capacitate nominală de răcire (W) (L35/L35)	Capacitate nominală de răcire (Btu/h) (L35/L35)	Consum de energie (W) (L35/L35)	Grad IP	Încălzitor (W) (opțiune)	Debit de aer intern (m3/h)	Agent frigorific	Zgomot (dbA)
CYAC103-2	220VAC 50Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220VAC 50Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220VAC 50Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220VAC 50Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220VAC 50Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220VAC 50Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220VAC 50Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220VAC 50Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220VAC 50Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220VAC 50Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220VAC 50Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63
CYAC150-2	220VAC 50Hz	5000	17000	2000	IP55, NEMA 4, NEMA 4X	2000	2300	R134a	63

2) 220VAC 60HZ management termic al puterii

Model	Voltaj	Capacitate nominală de răcire (W) (L35/L35)	Capacitate nominală de răcire (Btu/h) (L35/L35)	Consum de energie (W) (L35/L35)	Grad IP	Încălzitor (W) (opțiune)	Debit de aer intern (m3/h)	Agent frigorific	Zgomot (dbA)
CYAC103-2	220VAC 60Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220VAC 60Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220VAC 60Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220VAC 60Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220VAC 60Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220VAC 60Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220VAC 60Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220VAC 60Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220VAC 60Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220VAC 60Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220VAC 60Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63

3) Carcasa de alimentare 110V 60HZ ca a sistemului de management termic

Model	Voltaj	Capacitate nominală de răcire (W) (L35/L35)	Capacitate nominală de răcire (Btu/h) (L35/L35)	Consum de energie (W) (L35/L35)	Grad IP	Încălzitor (W) (opțiune)	Debit de aer intern (m3/h)	Agent frigorific	Zgomot (dbA)
CYAC103-2	110VAC 60Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	110VAC 60Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	110VAC 60Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	110VAC 60Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	110VAC 60Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	110VAC 60Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	110VAC 60Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63

Selectarea sistemului de management termic pentru dulapuri de telecomunicații

Nume	Caietul de sarcini
Aer conditionat	AC220V 50HZ AC220V 60HZ AC110V 60HZ DC48V Capacitate de racire de la 300W-5000W
Schimbător de căldură	DC48V 40W/K-200W/K
Aer condiționat combinat și schimbător de căldură	AC220V 50HZ și DC48V 1500W&80W/K
TEC	DC48V 200W-1200W
Ventilator	AC220V 50HZ AC220V 60HZ AC110V 60HZ DC48V

Cum să alegi managementul termic potrivit pentru dulapurile de telecomunicații?

Selectarea unității de răcire adecvate  (aer condiționat cu carcasă industrială) este crucială pentru a asigura funcționarea eficientă și longevitatea echipamentului dvs., în special în mediile în care controlul temperaturii este esențial. Concentrându-vă pe factori cheie, cum ar fi intervalul de temperatură acceptabil, sarcina termică, temperatura ambientală locală, nivelul de zgomot și extinderea viitoare, puteți lua o decizie bine informată. Iată o privire mai profundă asupra acestor factori:

1. Interval de temperatură acceptabil pentru echipamentul dumneavoastră

Fiecare echipament are o gamă optimă de temperatură de funcționare. Înțelegerea acestui interval este vitală pentru a preveni supraîncălzirea sau performanța insuficientă. Un sistem de răcire a carcasei electrice trebuie să mențină temperatura interioară în acest interval pentru a asigura longevitatea și fiabilitatea echipamentului dumneavoastră.

2. Încărcarea termică a echipamentului

Căldura generată de echipamentul dumneavoastră are un impact direct asupra cerințelor de răcire. O sarcină termică mai mare necesită un mai puternic sistem de management termic . Prin calcularea disipării totale a căldurii, puteți selecta o soluție de management termic care se potrivește cu capacitatea de răcire necesară.

3. Cea mai ridicată temperatură ambientală locală

Condițiile locale de mediu pot influența performanța sistemului de răcire a carcasei. Sistemul de management termic ar trebui să fie capabil să gestioneze cea mai mare temperatură așteptată în mediul de operare, în special în industriile în care temperaturile externe ridicate sunt comune.

4. Nivelul de zgomot

Zgomotul generat de unitățile de răcire cu management termic  poate fi o preocupare în mediile care necesită o atmosferă liniștită. Luați în considerare specificațiile de zgomot ale aparatului de aer condiționat industrial pentru a vă asigura că nu interferează cu mediul de lucru.

5. Extindere viitoare

Pe măsură ce sistemul dumneavoastră crește sau se adaugă echipamente noi, este esențial să luați în considerare nevoile viitoare. Alegerea unui sistem de management termic pentru dulap cu opțiuni de scalabilitate poate ajuta la adaptarea încărcărilor termice crescute pe măsură ce echipamentul dumneavoastră evoluează.

Evaluând aceste considerații, vă puteți asigura că îndeplinește cerințele specifice ale echipamentului dumneavoastră și condițiile de mediu.

Standarde normative pentru managementul termic pentru cabinetele de telecomunicații

Atunci când selectați și instalați un aparat de aer condiționat cu carcasă industrială , respectarea standardelor naționale asigură siguranță și eficiență. Standardele cheie includ:

• GB 4208 – Clasa de protecție a carcasei

• GB 4706.1 – Siguranța aparatelor electrice de uz casnic și similare

• GB9237-2001 – Sisteme mecanice de refrigerare pentru răcire și încălzire

• GB/T 17626.8 – Testare de compatibilitate electromagnetică (test de imunitate la câmp magnetic la frecvența puterii)

Aceste standarde guvernează siguranța, eficiența și compatibilitatea electromagnetică a sistemului de răcire a carcasei electrice , ajutând la asigurarea instalării și funcționării corespunzătoare.

Analiza defectelor si solutii pentru sistemul de management termic.

În ciuda selecției și instalării cu atenție, defecțiunile pot apărea în continuare în carcasa AC . Iată câteva probleme și soluții comune:

1. Temperatura din dulap este prea mare, aparatul de aer condiționat nu funcționează

• Cauze : pană de curent, temperatură setată de răcire incorectă, defecțiune a sistemului

• Soluții : Verificați sursa de alimentare și circuitul electric, reglați temperatura de răcire sau contactați un profesionist de întreținere.




2. Aerul condiționat funcționează, dar efectul de răcire este slab

• Cauze : Nepotrivire între capacitatea de răcire și sarcina termică, temperatură ambientală ridicată, defecțiune a sistemului

• Soluții : Adăugați sau înlocuiți aparatul de aer condiționat în funcție de cerințele de sarcină, asigurați-vă că mașina este utilizată în intervalul corect de temperatură sau contactați un profesionist de întreținere.




3. Mașina se oprește brusc, sistem electric normal

• Cauze : Temperatura cabinetului mai mare sau egală cu temperatura setată de răcire, defecțiune a sistemului

• Soluții : Reglați setările temperaturii de răcire sau consultați profesioniștii în întreținere.




Acoperirea garanției și considerații pentru managementul termic al cabinetului de telecomunicații

Sistemul de răcire  vine de obicei cu o garanție de 12 luni de la durata de funcționare a produsului sau până la 18 luni de la livrare, în funcție de contract. Garanția acoperă problemele legate de calitatea produsului, dar următoarele condiții nu sunt acoperite:

1. În afara perioadei de garanție

2. Eticheta produsului lipsește

3. Defecțiune din cauza condițiilor anormale sau a instalării necorespunzătoare

4. Daune cauzate de modificările utilizatorului

5. Evenimente de forță majoră (de exemplu, incendii, inundații)

Asigurarea că sistemul de management termic  este menținut în conformitate cu specificațiile producătorului este cheia pentru păstrarea acoperirii garanției.

Înțelegând acești factori critici și respectând standardele și protocoalele de întreținere, puteți alege managementul termic pentru cabinetul de telecomunicații care va asigura eficiența și fiabilitatea echipamentului dumneavoastră industrial.
