Efektivní řízení teploty pro telekomunikační skříně

Produkční video pro Thermal Management krytu AC pro telekomunikační skříně

Proč je tepelný management pro telekomunikační skříně zásadní?

Tepelný management je pro telekomunikační skříně , protože přímo ovlivňuje výkon, spolehlivost a životnost citlivých elektronických zařízení v nich umístěných. Další klíčové důvody, proč je efektivní řízení teploty nezbytný, naleznete na našem blogu.

Certifikát tepelného managementu pro telekomunikační skříně

Představení produktu Thermal Management pro telekomunikační skříně

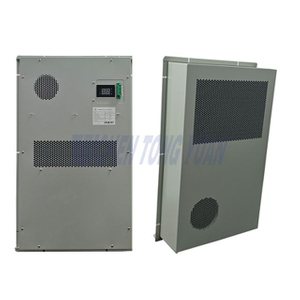

Venkovní skříň ac aktivně ochlazuje kompresor, odvádí teplo uvnitř skříně ven. Může také udržet prach a teplo mimo skříň, čímž se zabrání problémům s používáním ventilátoru. Teplota uvnitř skříně může být udržována na ideální teplotě pro elektrické komponenty, které účinně zaručují stabilitu elektronického zařízení a zvyšují spolehlivost celého systému.



2500W uzavřená klimatizace Tepelný management pro venkovní  skříně Specifikace



1) Technické parametry střídavého systému tepelného managementu skříně



Jméno	Kryt ac
Model	AC125-2/A25NA1E
Hlavní napájení	1~220VAC±15% 50Hz  1 fáze
Chladicí kapacita (jmenovitá)	2500W@L35/L35 8500BTU
Spotřeba energie (jmenovitá)	846W @L35/L35
Topný výkon （ volitelné ）	2000W
Proudění vzduchu	560 m3/h
Chladicí proud (jmenovitý/max.)	3.8A/ 5.0A
Pracovní teplota rozsah	-40℃~+55℃
Hluk	65dB(A)
IP stupeň	IP55,NEMA 4,NEMA 4X
Čistá hmotnost	37 kg
Chladivo	R134a

Poznámka: @L35/L35 je vnitřní teplota 35℃, okolní teplota 35℃

2) Tepelný cyklus a proudění vzduchu v systémech tepelného hospodářství.

Systémy tepelného managementu krytu AC Princip chlazení: vysokotlaké chladivo v systému vstupuje do výparníku a odpařuje se, aby absorbovalo teplo vzduchu ve skříni, takže vzduch se ochlazuje a chladivo, které se odpařuje na plyn ve výparníku, je vdechováno kompresorem a stlačováno do vysokotlakého a vysokoteplotního plynu, který vstupuje do chladiva a chladících kapalin. poté znovu vstupuje do výparníku, aby ochladil vnitřní vzduch, a podle toho cirkuluje





Funkce tepelného managementu pro skříně



◆Systém tepelného managementu také může udržet prach a teplo mimo skříň, čímž se zabrání problémům s používáním ventilátoru;

◆Teplotu uvnitř skříně lze udržovat na ideální teplotě pro elektrické komponenty, které účinně zaručují stabilitu elektronického zařízení a zlepšují spolehlivost celého systému;

◆ Kompaktní konstrukce, rozumný design a snadná údržba;

◆Digitální regulátor teploty a vysoká přesnost regulace teploty;

◆Funkce ohřevu a funkce vodíku je volitelná;

◆Vzdálené měření, vzdálená komunikace, dálkové ovládání, které může realizovat vícenásobnou automatickou ochranu a komplexní samočinné testování;

◆Výstup alarmu se suchým kontaktem, NO/NC volitelný;

◆LED displej, všechna nastavení lze změnit na poli

◆Vícenásobný design vlastní ochrany a viditelné monitorovací rozhraní, komunikační port RS485 (MODBUS-RTU);

◆Vhodné pro drsné podmínky (T3), chladivo R134a.



Flexibilita tepelného managementu pro skříně



Chladicí výkon se pohybuje od 300W do 5000W

Rozsah napětí: AC220V 50HZ,AC220V 60HZ,60HZ, AC110V60HZ,DC48V

Široce se používá pro venkovní telekomunikační skříně, bateriové skříně, elektrické skříně a průmyslové ovládací skříně atd.

Podporován systém vzdáleného monitorování, komunikační protokol je RS485.

Více možností pro tepelný management

1) 220VAC 50Hz tepelný management

Model	Napětí	Jmenovitý chladicí výkon (W) (L35/L35)	Nominální chladicí výkon (Btu/h) (L35/L35)	Spotřeba energie (W) (L35/L35)	IP stupeň	Topení (W) (volitelně)	Průtok vnitřního vzduchu (m3/h)	Chladivo	Hlučnost (dbA)
CYAC103-2	220VAC 50Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220VAC 50Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220VAC 50Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220VAC 50Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220VAC 50Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220VAC 50Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220VAC 50Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220VAC 50Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220VAC 50Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220VAC 50Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220VAC 50Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63
CYAC150-2	220VAC 50Hz	5000	17000	2000	IP55, NEMA 4, NEMA 4X	2000	2300	R134a	63

2) 220VAC 60HZ tepelný management

Model	Napětí	Jmenovitý chladicí výkon (W) (L35/L35)	Nominální chladicí výkon (Btu/h) (L35/L35)	Spotřeba energie (W) (L35/L35)	IP stupeň	Topení (W) (volitelně)	Průtok vnitřního vzduchu (m3/h)	Chladivo	Hlučnost (dbA)
CYAC103-2	220VAC 60Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220VAC 60Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220VAC 60Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220VAC 60Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220VAC 60Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220VAC 60Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220VAC 60Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220VAC 60Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220VAC 60Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220VAC 60Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220VAC 60Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63

3) 110V 60HZ napájecí kryt systému tepelného managementu

Model	Napětí	Jmenovitý chladicí výkon (W) (L35/L35)	Nominální chladicí výkon (Btu/h) (L35/L35)	Spotřeba energie (W) (L35/L35)	IP stupeň	Topení (W) (volitelně)	Průtok vnitřního vzduchu (m3/h)	Chladivo	Hlučnost (dbA)
CYAC103-2	110VAC 60Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	110VAC 60Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	110VAC 60Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	110VAC 60Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	110VAC 60Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	110VAC 60Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	110VAC 60Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63

Výběr systému Thermal Management pro telekomunikační skříně

Jméno	Specifikace
Klimatizace	AC 220V 50HZ AC220V 60HZ AC110V 60HZ DC 48V Chladicí výkon od 300W-5000W
Výměník tepla	DC 48V 40W/K-200W/K
Kombinovaná klimatizace a výměník tepla	AC220V 50HZ & DC48V 1500W a 80W/K
TEC	DC 48V 200W-1200W
Větrák	AC 220V 50HZ AC220V 60HZ AC110V 60HZ DC 48V

Jak vybrat správný tepelný management pro telekomunikační skříně?

Výběr vhodné chladicí jednotky  (Industrial Enclosure Air Conditioner) je zásadní pro zajištění efektivního provozu a dlouhé životnosti vašeho zařízení, zejména v prostředích, kde je nezbytná regulace teploty. Zaměřením se na klíčové faktory, jako je přijatelný teplotní rozsah, tepelné zatížení, místní okolní teplota, hladina hluku a budoucí rozšíření, můžete učinit informované rozhodnutí. Zde je hlubší pohled na tyto faktory:

1. Přijatelný rozsah teplot pro vaše zařízení

Každý kus zařízení má optimální rozsah provozních teplot. Pochopení tohoto rozsahu je životně důležité, abyste zabránili přehřátí nebo nedostatečnému výkonu. Chladicí systém elektrického krytu musí udržovat vnitřní teplotu v tomto rozsahu, aby byla zajištěna dlouhá životnost a spolehlivost vašeho zařízení.

2. Tepelná zátěž zařízení

Teplo generované vaším zařízením přímo ovlivňuje požadavky na chlazení. Vyšší tepelné zatížení vyžaduje výkonnější systém řízení teploty . Výpočtem celkového odvodu tepla můžete vybrat řešení tepelného managementu, které odpovídá požadované chladicí kapacitě.

3. Nejvyšší místní okolní teplota

Místní podmínky prostředí mohou ovlivnit výkon chladicího systému skříně. Systém řízení teploty by měl být schopen zvládnout nejvyšší teplotu očekávanou v provozním prostředí, zejména v průmyslových odvětvích, kde jsou běžné vysoké vnější teploty.

4. Hladina hluku

Hluk generovaný chladicími jednotkami s řízením teploty  může být problémem v prostředích vyžadujících tichou atmosféru. Zvažte specifikace hluku průmyslového klimatizačního zařízení , abyste zajistili, že nebude rušit pracovní prostředí.

5. Budoucí expanze

Jak váš systém roste nebo se přidává nové vybavení, je nezbytné počítat s budoucími potřebami. Výběr systému řízení teploty pro skříň s možnostmi škálovatelnosti může pomoci přizpůsobit se zvýšené tepelné zátěži, jak se vaše zařízení vyvíjí.

Vyhodnocením těchto úvah můžete zajistit, že vaše zařízení splňuje specifické požadavky vašeho zařízení a podmínky prostředí.

Normativní standardy pro tepelný management pro telekomunikační skříně

Při výběru a instalaci průmyslového klimatizačního zařízení je bezpečnost a účinnost zajištěna dodržováním národních norem. Mezi klíčové standardy patří:

• GB 4208 – Třída ochrany krytu

• GB 4706.1 – Bezpečnost domácích a podobných elektrických spotřebičů

• GB9237-2001 – Mechanické chladicí systémy pro chlazení a vytápění

• GB/T 17626.8 – Testování elektromagnetické kompatibility (test odolnosti magnetického pole ve výkonové frekvenci)

Tyto normy upravují bezpečnost, účinnost a elektromagnetickou kompatibilitu chladicího systému elektrického krytu a pomáhají zajistit správnou instalaci a provoz.

Analýza poruch a řešení pro systém řízení teploty.

I přes pečlivý výběr a instalaci se může v krytu AC stále vyskytnout závada . Zde jsou některé běžné problémy a řešení:

1. Teplota skříně je příliš vysoká, klimatizace nefunguje

• Příčiny : Výpadek napájení, nesprávně nastavená teplota chlazení, porucha systému

• Řešení : Zkontrolujte napájení a elektrický obvod, upravte teplotu chlazení nebo kontaktujte odbornou údržbu.




2. Klimatizace běží, ale účinek chlazení je slabý

• Příčiny : Nesoulad mezi chladicí kapacitou a tepelným zatížením, vysoká okolní teplota, chyba systému

• Řešení : Přidejte nebo vyměňte klimatizaci na základě požadavků na zatížení, zajistěte, aby byl stroj používán ve správném teplotním rozsahu, nebo kontaktujte odbornou údržbu.




3. Stroj se náhle zastaví, normální elektrický systém

• Příčiny : Teplota skříně vyšší nebo rovna nastavené teplotě chlazení, chyba systému

• Řešení : Upravte nastavení teploty chlazení nebo se poraďte s odborníky na údržbu.




Záruční krytí a úvahy o tepelném managementu telekomunikační skříně

Chladicí systém  je obvykle dodáván se zárukou 12 měsíců od doby provozu produktu nebo až 18 měsíců od dodání, v závislosti na dohodě. Záruka se vztahuje na problémy s kvalitou produktu, ale nevztahuje se na následující podmínky:

1. Mimo záruční dobu

2. Chybí štítek produktu

3. Závada způsobená abnormálními podmínkami nebo nesprávnou instalací

4. Poškození způsobené úpravami uživatele

5. Události vyšší moci (např. požáry, povodně)

Zajištění toho, že systém řízení teploty  je udržován podle specifikací výrobce, je klíčem k zachování záručního krytí.

Pochopením těchto kritických faktorů a dodržováním norem a protokolů údržby si můžete vybrat řízení teploty pro telekomunikační skříň, které zajistí účinnost a spolehlivost vašeho průmyslového zařízení.
