Efektywne zarządzanie ciepłem w szafach telekomunikacyjnych

Film produkcyjny dotyczący zarządzania ciepłem obudowy AC do szaf telekomunikacyjnych

Dlaczego zarządzanie ciepłem jest kluczowe w szafach telekomunikacyjnych?

Zarządzanie temperaturą ma kluczowe znaczenie dla szaf telekomunikacyjnych , ponieważ ma to bezpośredni wpływ na wydajność, niezawodność i trwałość znajdującego się w nich wrażliwego sprzętu elektronicznego. Więcej kluczowych powodów, dla których skuteczne zarządzanie ciepłem jest niezbędne, znajdziesz na naszym blogu.

Certyfikat zarządzania ciepłem w szafach telekomunikacyjnych

Wprowadzenie produktu do zarządzania ciepłem do szaf telekomunikacyjnych

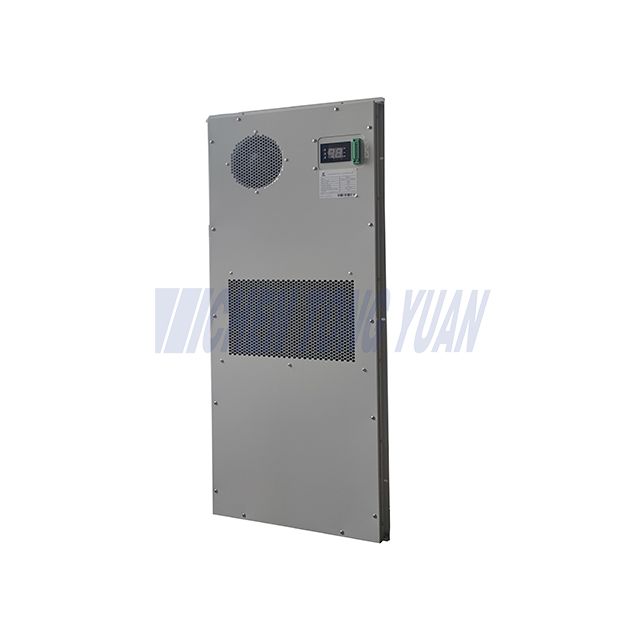

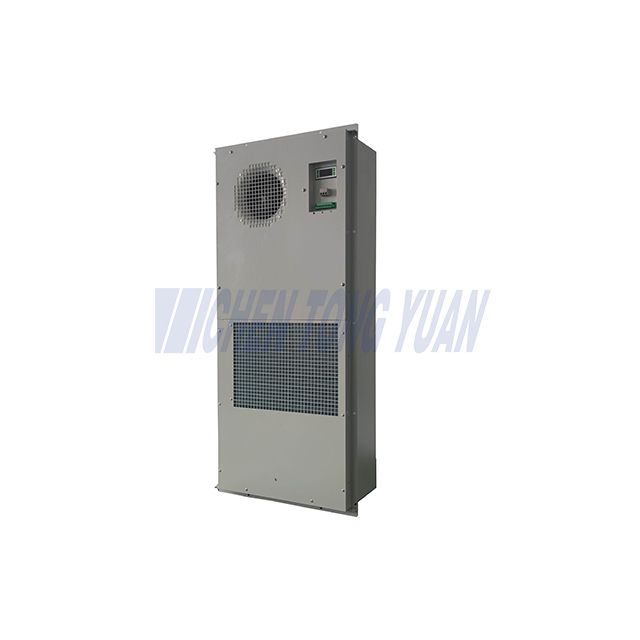

Klimatyzator szafy zewnętrznej aktywnie chłodzi za pomocą sprężarki, która odprowadza ciepło z wnętrza szafy na zewnątrz. Może również zatrzymywać kurz i ciepło na zewnątrz obudowy, unikając problemów związanych z używaniem wentylatora. Wewnątrz szafy można utrzymać idealną temperaturę dla podzespołów elektrycznych, co skutecznie gwarantuje stabilność sprzętu elektronicznego i poprawia niezawodność całego systemu.



Klimatyzacja w obudowie o mocy 2500 W Zarządzanie ciepłem w  szafach zewnętrznych Dane techniczne



1) Parametr techniczny systemu zarządzania ciepłem obudowy AC



Nazwa	Obudowa ac
Model	AC125-2/A25NA1E
Główny zasilacz	1~220VAC±15% 50Hz  1 faza
Wydajność chłodnicza (znamionowa)	2500W@L35/L35 8500BTU
Pobór mocy (znamionowy)	846 W przy L35/L35
Moc grzewcza ( opcjonalnie )	2000 W
Przepływ powietrza	560m3/godz
Prąd chłodzenia (znamionowy/maks.)	3.8A/ 5.0A
Temp. pracy zakres	-40 ℃ ~ + 55 ℃
Hałas	65dB(A)
Stopień IP	IP55, NEMA 4, NEMA 4X
Waga netto	37 KG
Chłodziwo	R134a

Uwaga: @L35/L35 to temperatura wewnętrzna 35 ℃, temperatura otoczenia 35 ℃

2) Cykl cieplny i przepływ powietrza w systemach zarządzania ciepłem.

Systemy zarządzania temperaturą w obudowie AC Zasada chłodzenia: ciekły czynnik chłodniczy pod wysokim ciśnieniem w układzie wpływa do parownika i odparowuje, aby pochłonąć ciepło powietrza w szafie, dzięki czemu powietrze jest schładzane, a czynnik chłodniczy, który odparowuje do postaci gazu w parowniku, jest wdychany przez sprężarkę i sprężany do postaci gazu chłodniczego pod wysokim ciśnieniem i o wysokiej temperaturze, który wchodzi do skraplacza i schładzany do postaci ciekłego czynnika chłodniczego, a następnie ponownie wchodzi do parownika, aby schłodzić powietrze w pomieszczeniu i odpowiednio krąży





Zarządzanie ciepłem w szafach



◆System zarządzania temperaturą może również zatrzymać kurz i ciepło na zewnątrz obudowy, zapobiegając problemom związanym z używaniem wentylatora;

◆Temperatura wewnątrz szafy może być utrzymywana na poziomie idealnym dla komponentów elektrycznych, co skutecznie gwarantuje stabilność sprzętu elektronicznego i poprawia niezawodność całego systemu;

◆Kompaktowa konstrukcja, rozsądna konstrukcja i łatwa konserwacja;

◆Cyfrowy regulator temperatury i wysoka precyzja kontroli temperatury;

◆Funkcja ogrzewania i funkcja wodoru są opcjonalne;

◆Zdalny pomiar, zdalna komunikacja, zdalne sterowanie, które mogą realizować wiele automatycznych zabezpieczeń i kompleksową funkcję samotestowania;

◆Wyjście alarmowe ze stykiem bezpotencjałowym, opcjonalnie NO/NC;

◆Wyświetlacz LED, wszystkie ustawienia można zmienić na miejscu

◆ Wiele konstrukcji samozabezpieczających i widoczny interfejs monitorowania, port komunikacyjny RS485 (MODBUS-RTU);

◆Odpowiednie do trudnych warunków (T3), czynnik chłodniczy R134a.



Zarządzanie ciepłem dla elastyczności szaf



Wydajność chłodzenia waha się od 300 w do 5000 w

Zakres napięcia: AC220V 50HZ, AC220V 60HZ, 60HZ, AC110V60HZ, DC48V

Szeroko stosowane w zewnętrznych szafach telekomunikacyjnych, szafach bateryjnych, szafach elektrycznych i przemysłowych szafach sterowniczych itp.

Obsługiwany system zdalnego monitorowania, protokół komunikacyjny to RS485.

Więcej opcji zarządzania temperaturą

1) Zarządzanie termiczne mocą 220VAC 50HZ

Model	Woltaż	Nominalna wydajność chłodnicza (W) (L35/L35)	Nominalna wydajność chłodnicza (Btu/h) (L35/L35)	Pobór mocy (W) (L35/L35)	Stopień IP	Grzejnik (W) (opcja)	Wewnętrzny przepływ powietrza (m3/h)	Chłodziwo	Hałas (dbA)
CYAC103-2	220 V AC 50 Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220 V AC 50 Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220 V AC 50 Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220 V AC 50 Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220 V AC 50 Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220 V AC 50 Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220 V AC 50 Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220 V AC 50 Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220 V AC 50 Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220 V AC 50 Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220 V AC 50 Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63
CYAC150-2	220 V AC 50 Hz	5000	17000	2000	IP55, NEMA 4, NEMA 4X	2000	2300	R134a	63

2) Zarządzanie temperaturą zasilania 220VAC 60HZ

Model	Woltaż	Nominalna wydajność chłodnicza (W) (L35/L35)	Nominalna wydajność chłodnicza (Btu/h) (L35/L35)	Pobór mocy (W) (L35/L35)	Stopień IP	Grzejnik (W) (opcja)	Wewnętrzny przepływ powietrza (m3/h)	Chłodziwo	Hałas (dbA)
CYAC103-2	220 V AC 60 Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	220 V AC 60 Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	220 V AC 60 Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	220 V AC 60 Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	220 V AC 60 Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	220 V AC 60 Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	220 V AC 60 Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63
CYAC120-2	220 V AC 60 Hz	2000	6800	745	IP55, NEMA 4, NEMA 4X	1000	500	R134a	63
CYAC125-2	220 V AC 60 Hz	2500	8500	846	IP55, NEMA 4, NEMA 4X	2000	560	R134a	63
CYAC130-2	220 V AC 60 Hz	3000	10200	1240	IP55, NEMA 4, NEMA 4X	2000	720	R134a	63
CYAC135-2	220 V AC 60 Hz	3500	11900	1360	IP55, NEMA 4, NEMA 4X	2000	1250	R134a	63

3) Obudowa zasilania 110 V 60 Hz systemu zarządzania ciepłem

Model	Woltaż	Nominalna wydajność chłodnicza (W) (L35/L35)	Nominalna wydajność chłodnicza (Btu/h) (L35/L35)	Pobór mocy (W) (L35/L35)	Stopień IP	Grzejnik (W) (opcja)	Wewnętrzny przepływ powietrza (m3/h)	Chłodziwo	Hałas (dbA)
CYAC103-2	110 V AC 60 Hz	300	1020	170	IP55, NEMA 4, NEMA 4X	500	100	R134a	56
CYAC104-2	110 V AC 60 Hz	400	1360	215	IP55, NEMA 4, NEMA 4X	500	110	R134a	56
CYAC105-2	110 V AC 60 Hz	500	1700	280	IP55, NEMA 4, NEMA 4X	500	120	R134a	56
CYAC110-2	110 V AC 60 Hz	1000	3400	430	IP55, NEMA 4, NEMA 4X	1000	230	R134a	62
CYAC112-2	110 V AC 60 Hz	1200	4080	498	IP55, NEMA 4, NEMA 4X	1000	240	R134a	62
CYAC113-2	110 V AC 60 Hz	1300	4440	532	IP55, NEMA 4, NEMA 4X	1000	260	R134a	63
CYAC115-2	110 V AC 60 Hz	1500	5100	600	IP55, NEMA 4, NEMA 4X	1000	300	R134a	63

Wybór systemu zarządzania ciepłem dla szaf telekomunikacyjnych

Nazwa	Specyfikacja
Klimatyzator	AC220 V 50 Hz AC220 V 60 Hz AC110 V 60 Hz DC48V Wydajność chłodzenia od 300 W do 5000 W
Wymiennik ciepła	DC48V 40 W/K-200 W/K
Połączony klimatyzator i wymiennik ciepła	AC220V 50HZ i DC48V 1500 W i 80 W/K
TEC	DC48V 200 W-1200 W
Wentylator	AC220 V 50 Hz AC220 V 60 Hz AC110 V 60 Hz DC48V

Jak wybrać odpowiedni system zarządzania ciepłem do szaf telekomunikacyjnych?

Wybór odpowiedniego urządzenia chłodzącego  (klimatyzatora do obudowy przemysłowej) ma kluczowe znaczenie dla zapewnienia wydajnego działania i trwałości sprzętu, szczególnie w środowiskach, w których niezbędna jest kontrola temperatury. Koncentrując się na kluczowych czynnikach, takich jak akceptowalny zakres temperatur, obciążenie cieplne, lokalna temperatura otoczenia, poziom hałasu i przyszła rozbudowa, można podjąć świadomą decyzję. Oto głębsze spojrzenie na te czynniki:

1. Dopuszczalny zakres temperatur dla Twojego sprzętu

Każde urządzenie ma optymalny zakres temperatur pracy. Zrozumienie tego zakresu jest niezbędne, aby zapobiec przegrzaniu lub obniżeniu wydajności. musi utrzymywać temperaturę wewnętrzną w tym zakresie. system chłodzenia szafy sterowniczej Aby zapewnić trwałość i niezawodność sprzętu,

2. Obciążenie cieplne sprzętu

Ciepło wytwarzane przez sprzęt ma bezpośredni wpływ na wymagania dotyczące chłodzenia. Wyższe obciążenie cieplne wymaga mocniejszego systemu zarządzania ciepłem . Obliczając całkowite rozpraszanie ciepła, można wybrać rozwiązanie zarządzania ciepłem odpowiadające wymaganej wydajności chłodniczej.

3. Najwyższa lokalna temperatura otoczenia

Lokalne warunki środowiskowe mogą mieć wpływ na wydajność systemu chłodzenia obudowy. System zarządzania ciepłem powinien być w stanie wytrzymać najwyższą temperaturę oczekiwaną w środowisku operacyjnym, szczególnie w branżach, w których powszechne są wysokie temperatury zewnętrzne.

4. Poziom hałasu

Hałas generowany przez urządzenia chłodzące zarządzające ciepłem  może stanowić problem w środowiskach wymagających cichej atmosfery. Należy wziąć pod uwagę specyfikacje hałasu klimatyzatora w obudowie przemysłowej, aby upewnić się, że nie zakłóca on środowiska pracy.

5. Przyszła ekspansja

W miarę rozbudowy systemu lub dodawania nowego sprzętu istotne jest uwzględnienie przyszłych potrzeb. Wybór systemu zarządzania ciepłem do szafy z opcjami skalowalności może pomóc w dostosowaniu się do zwiększonych obciążeń cieplnych w miarę rozwoju sprzętu.

Oceniając te względy, możesz upewnić się, że spełniasz specyficzne wymagania swojego sprzętu i warunków środowiskowych.

Normy normatywne dotyczące zarządzania ciepłem dla szaf telekomunikacyjnych

Przy wyborze i montażu klimatyzatora do obudowy przemysłowej przestrzeganie krajowych norm zapewnia bezpieczeństwo i wydajność. Kluczowe standardy obejmują:

• GB 4208 – Klasa ochrony obudowy

• GB 4706.1 – Bezpieczeństwo elektrycznych urządzeń gospodarstwa domowego i podobnych

• GB9237-2001 – Mechaniczne systemy chłodnicze do chłodzenia i ogrzewania

• GB/T 17626.8 – Testowanie kompatybilności elektromagnetycznej (test odporności na pole magnetyczne o częstotliwości zasilania)

Normy te regulują bezpieczeństwo, wydajność i kompatybilność elektromagnetyczną systemu chłodzenia szaf elektrycznych , pomagając zapewnić prawidłową instalację i działanie.

Analiza usterek i rozwiązania dla systemu zarządzania temperaturą.

Pomimo starannego doboru i instalacji, w obudowie AC mogą nadal występować usterki . Oto kilka typowych problemów i rozwiązań:

1. Temperatura szafki jest zbyt wysoka, klimatyzator nie działa

• Przyczyny : Awaria zasilania, nieprawidłowa ustawiona temperatura chłodzenia, awaria systemu

• Rozwiązania : Sprawdź zasilanie i obwód elektryczny, dostosuj temperaturę chłodzenia lub skontaktuj się z profesjonalną konserwacją.




2. Klimatyzator działa, ale efekt chłodzenia jest słaby

• Przyczyny : Niedopasowanie wydajności chłodzenia do obciążenia cieplnego, wysoka temperatura otoczenia, awaria systemu

• Rozwiązania : Dodaj lub wymień klimatyzator w zależności od wymagań dotyczących obciążenia, upewnij się, że urządzenie jest używane w odpowiednim zakresie temperatur lub skontaktuj się z profesjonalną konserwacją.




3. Maszyna nagle się zatrzymuje, normalny układ elektryczny

• Przyczyny : Temperatura szafy wyższa lub równa ustawionej temperaturze chłodzenia, usterka systemu

• Rozwiązania : Dostosuj ustawienia temperatury chłodzenia lub skonsultuj się ze specjalistami ds. konserwacji.




Zakres gwarancji i uwagi dotyczące zarządzania ciepłem szafy telekomunikacyjnej

Układ chłodzenia  zazwyczaj objęty jest 12-miesięczną gwarancją liczoną od czasu eksploatacji produktu lub do 18 miesięcy od dostawy, w zależności od umowy. Gwarancja obejmuje problemy z jakością produktu, ale nie obejmuje następujących warunków:

1. Poza okresem gwarancyjnym

2. Brakująca etykieta produktu

3. Usterka spowodowana nietypowymi warunkami lub niewłaściwą instalacją

4. Uszkodzenia spowodowane modyfikacjami użytkownika

5. Zdarzenia siły wyższej (np. pożary, powodzie)

Zapewnienie konserwacji systemu zarządzania temperaturą  zgodnie ze specyfikacjami producenta jest kluczem do zachowania gwarancji.

Rozumiejąc te krytyczne czynniki i przestrzegając standardów i protokołów konserwacji, możesz wybrać zarządzanie ciepłem w szafie telekomunikacyjnej, które zapewni wydajność i niezawodność Twojego sprzętu przemysłowego.
