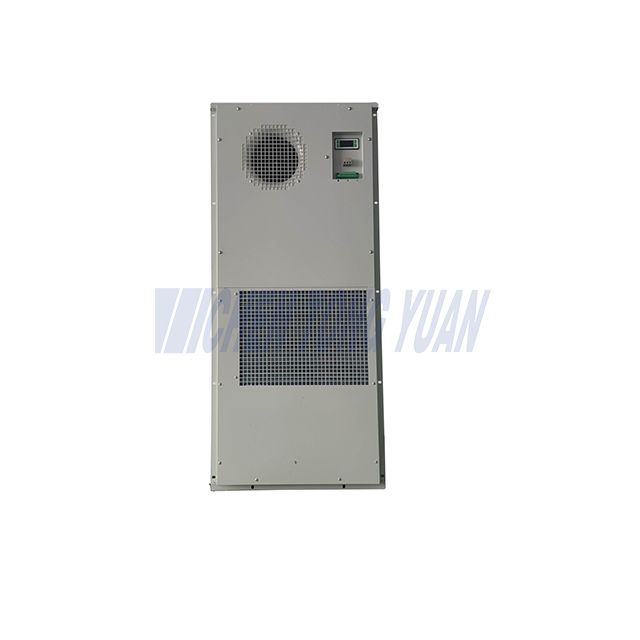

Telekom Kabinetleri için Etkin Termal Yönetim

Telekom kabinleri için muhafaza ac'nin Termal Yönetimine yönelik üretim videosu

Telekom Kabinleri için Termal Yönetim Neden Önemlidir?

Termal yönetim hayati önem taşıyor Telekom dolaplarının performansını, güvenilirliğini ve içlerinde bulunan hassas elektronik ekipmanların ömrünü doğrudan etkilediği için. Etkili termal yönetimin neden gerekli olduğunun daha fazla temel nedenini Blogumuzda bulabilirsiniz.

Telekom kabinleri için termal yönetim Sertifikası

Telekom kabinleri için Termal Yönetim ürününün tanıtımı

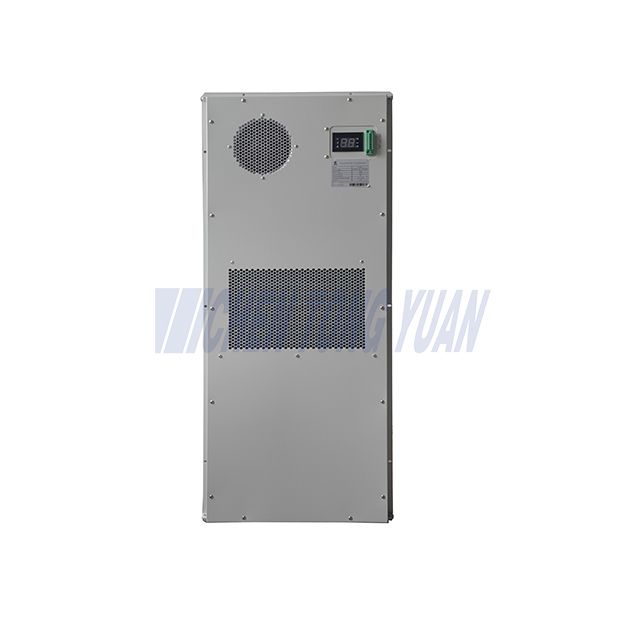

Dış kabin ac, kompresör tarafından aktif olarak soğutulur, kabinin içindeki ısıyı dışarıya çıkaracaktır. Ayrıca tozu ve ısıyı kabinin dışında tutabilir ve fan kullanımından kaynaklanan sorunları önleyebilir. Kabinin içindeki sıcaklık, elektronik ekipmanın stabilitesini etkili bir şekilde garanti eden ve tüm sistemin güvenilirliğini artıran elektrikli bileşenler için ideal bir sıcaklıkta tutulabilir.



Dış için 2500W muhafazalı klima Termal Yönetimi Teknik Özellikler Mekan Kabinleri



1) Muhafaza ac termal yönetim sisteminin teknik parametresi



İsim	Muhafaza ac
Modeli	AC125-2/A25NA1E
Ana güç kaynağı	1~220VAC±15% 50Hz  1 faz
Soğutma kapasitesi (Nominal)	2500W@L35/L35 8500BTU
Güç tüketimi (Nominal)	846W @L35/L35
Isıtma kapasitesi ( isteğe bağlı )	2000W
Hava akışı	560m3/saat
Soğutma akımı (nominal/Maks.)	3.8A/ 5.0A
Çalışma sıcaklığı menzil	-40°C~+55°C
Gürültü	65dB(A)
IP Sınıfı	IP55,NEMA4,NEMA4X
Net ağırlığı	37kg
Soğutucu	R134a

Not: @L35/L35, Dahili sıcaklık 35°C, ortam sıcaklığı 35°C'dir

2) Termal yönetim sistemlerinin termal döngüsü ve hava akışı.

Muhafaza AC Soğutma Prensibinin termal yönetim sistemleri: sistemdeki yüksek basınçlı soğutucu sıvı, evaporatöre girer ve kabindeki havanın ısısını absorbe etmek için buharlaşır, böylece hava soğutulur ve evaporatörde gaza buharlaşan soğutucu, kompresör tarafından solunur ve yoğunlaştırıcıya giren ve soğutucu sıvıya soğutulan ve daha sonra yeniden giren yüksek basınçlı ve yüksek sıcaklıktaki soğutucu gaza sıkıştırılır. evaporatör iç ortam havasını soğutur ve buna göre sirküle eder





Kabinetler için Termal Yönetim Özellikleri



◆Termal yönetim sistemi aynı zamanda tozu ve ısıyı kabinin dışında tutabilir ve fan kullanımından kaynaklanan sorunları ortadan kaldırabilir;

◆ Kabinin içindeki sıcaklık, elektronik ekipmanın stabilitesini etkili bir şekilde garanti eden ve tüm sistemin güvenilirliğini artıran elektrikli bileşenler için ideal bir sıcaklıkta tutulabilir;

◆Kompakt yapı, makul tasarım ve kolay bakım;

◆Dijital sıcaklık kontrol cihazı ve sıcaklık kontrolünün yüksek hassasiyeti;

◆Isıtma fonksiyonu ve hidrojen fonksiyonu isteğe bağlıdır;

◆Uzaktan ölçüm, uzaktan iletişim, çoklu otomatik koruma ve kapsamlı kendi kendini test etme işlevini gerçekleştirebilen uzaktan kumanda;

◆Kuru kontak alarm çıkışı, NO/NC isteğe bağlı;

◆LED ekran, tüm ayarlar sahada değiştirilebilir

◆Çoklu kendini koruma tasarımı ve görünür izleme arayüzü, RS485 iletişim portu (MODBUS-RTU);

◆Zor koşullar (T3), R134a soğutucu akışkan için uygundur.



Kabin Esnekliği için Termal Yönetim



Soğutma kapasitesi 300w ila 5000w arasında değişir

Gerilim aralığı: AC220V 50HZ,AC220V 60HZ,60HZ, AC110V60HZ,DC48V

Dış mekan telekom dolapları, akü dolapları, elektrik dolapları ve endüstri kontrol dolapları vb. için yaygın olarak kullanılır.

Uzaktan izleme sistemi desteklenir, iletişim protokolü RS485'tir.

Termal yönetim için daha fazla seçenek

1) 220VAC 50HZ güç termal yönetimi

Modeli	Gerilim	Nominal soğutma kapasitesi(W) (L35/L35)	Nominal soğutma kapasitesi (Btu/saat) (L35/L35)	Güç tüketimi(W)(L35/L35)	IP Sınıfı	Isıtıcı (W)(isteğe bağlı)	İç hava akışı (m3/saat)	Soğutucu	Gürültü (dbA)
CYAC103-2	220VAC 50Hz	300	1020	170	IP55,NEMA4,NEMA4X	500	100	R134a	56
CYAC104-2	220VAC 50Hz	400	1360	215	IP55,NEMA4,NEMA4X	500	110	R134a	56
CYAC105-2	220VAC 50Hz	500	1700	280	IP55,NEMA4,NEMA4X	500	120	R134a	56
CYAC110-2	220VAC 50Hz	1000	3400	430	IP55,NEMA4,NEMA4X	1000	230	R134a	62
CYAC112-2	220VAC 50Hz	1200	4080	498	IP55,NEMA4,NEMA4X	1000	240	R134a	62
CYAC113-2	220VAC 50Hz	1300	4440	532	IP55,NEMA4,NEMA4X	1000	260	R134a	63
CYAC115-2	220VAC 50Hz	1500	5100	600	IP55,NEMA4,NEMA4X	1000	300	R134a	63
CYAC120-2	220VAC 50Hz	2000	6800	745	IP55,NEMA4,NEMA4X	1000	500	R134a	63
CYAC125-2	220VAC 50Hz	2500	8500	846	IP55,NEMA4,NEMA4X	2000	560	R134a	63
CYAC130-2	220VAC 50Hz	3000	10200	1240	IP55,NEMA4,NEMA4X	2000	720	R134a	63
CYAC135-2	220VAC 50Hz	3500	11900	1360	IP55,NEMA4,NEMA4X	2000	1250	R134a	63
CYAC150-2	220VAC 50Hz	5000	17000	2000	IP55,NEMA4,NEMA4X	2000	2300	R134a	63

2)220VAC 60HZ güç termal yönetimi

Modeli	Gerilim	Nominal soğutma kapasitesi(W) (L35/L35)	Nominal soğutma kapasitesi (Btu/saat) (L35/L35)	Güç tüketimi(W)(L35/L35)	IP Sınıfı	Isıtıcı (W)(isteğe bağlı)	İç hava akışı (m3/saat)	Soğutucu	Gürültü (dbA)
CYAC103-2	220VAC 60Hz	300	1020	170	IP55,NEMA4,NEMA4X	500	100	R134a	56
CYAC104-2	220VAC 60Hz	400	1360	215	IP55,NEMA4,NEMA4X	500	110	R134a	56
CYAC105-2	220VAC 60Hz	500	1700	280	IP55,NEMA4,NEMA4X	500	120	R134a	56
CYAC110-2	220VAC 60Hz	1000	3400	430	IP55,NEMA4,NEMA4X	1000	230	R134a	62
CYAC112-2	220VAC 60Hz	1200	4080	498	IP55,NEMA4,NEMA4X	1000	240	R134a	62
CYAC113-2	220VAC 60Hz	1300	4440	532	IP55,NEMA4,NEMA4X	1000	260	R134a	63
CYAC115-2	220VAC 60Hz	1500	5100	600	IP55,NEMA4,NEMA4X	1000	300	R134a	63
CYAC120-2	220VAC 60Hz	2000	6800	745	IP55,NEMA4,NEMA4X	1000	500	R134a	63
CYAC125-2	220VAC 60Hz	2500	8500	846	IP55,NEMA4,NEMA4X	2000	560	R134a	63
CYAC130-2	220VAC 60Hz	3000	10200	1240	IP55,NEMA4,NEMA4X	2000	720	R134a	63
CYAC135-2	220VAC 60Hz	3500	11900	1360	IP55,NEMA4,NEMA4X	2000	1250	R134a	63

3) Termal yönetim sisteminin 110V 60HZ güç muhafazası ac

Modeli	Gerilim	Nominal soğutma kapasitesi(W) (L35/L35)	Nominal soğutma kapasitesi (Btu/saat) (L35/L35)	Güç tüketimi(W)(L35/L35)	IP Sınıfı	Isıtıcı (W)(isteğe bağlı)	İç hava akışı (m3/saat)	Soğutucu	Gürültü (dbA)
CYAC103-2	110VAC 60Hz	300	1020	170	IP55,NEMA4,NEMA4X	500	100	R134a	56
CYAC104-2	110VAC 60Hz	400	1360	215	IP55,NEMA4,NEMA4X	500	110	R134a	56
CYAC105-2	110VAC 60Hz	500	1700	280	IP55,NEMA4,NEMA4X	500	120	R134a	56
CYAC110-2	110VAC 60Hz	1000	3400	430	IP55,NEMA4,NEMA4X	1000	230	R134a	62
CYAC112-2	110VAC 60Hz	1200	4080	498	IP55,NEMA4,NEMA4X	1000	240	R134a	62
CYAC113-2	110VAC 60Hz	1300	4440	532	IP55,NEMA4,NEMA4X	1000	260	R134a	63
CYAC115-2	110VAC 60Hz	1500	5100	600	IP55,NEMA4,NEMA4X	1000	300	R134a	63

Telekom kabinleri için Termal Yönetim sistemi seçimi

İsim	Şartname
Klima	AC220V 50HZ AC220V 60HZ AC110V 60HZ DC48V 300W-5000W'dan Soğutma Kapasitesi
Isı eşanjörü	DC48V 40W/K-200W/K
Kombine klima ve ısı eşanjörü	AC220V 50HZ ve DC48V 1500W&80W/K
TEC	DC48V 200W-1200W
Fan	AC220V 50HZ AC220V 60HZ AC110V 60HZ DC48V

Telekom dolapları için Doğru Termal Yönetim Nasıl Seçilir?

uygun soğutma ünitelerinin (Endüstriyel Kabin Kliması) seçilmesi çok önemlidir.  Özellikle sıcaklık kontrolünün gerekli olduğu ortamlarda, ekipmanınızın verimli çalışmasını ve uzun ömürlü olmasını sağlamak için Kabul edilebilir sıcaklık aralığı, ısı yükü, yerel ortam sıcaklığı, gürültü seviyesi ve gelecekteki genişleme gibi temel faktörlere odaklanarak bilinçli bir karar verebilirsiniz. İşte bu faktörlere daha derinlemesine bir bakış:

1. Ekipmanınız için Kabul Edilebilir Sıcaklık Aralığı

Her ekipmanın optimum çalışma sıcaklığı aralığı vardır. Bu aralığı anlamak, aşırı ısınmayı veya düşük performansı önlemek için hayati öneme sahiptir. bir elektrikli mahfaza soğutma sistemi, iç sıcaklığı bu aralıkta tutmalıdır. Ekipmanınızın uzun ömürlülüğünü ve güvenilirliğini sağlamak için

2. Ekipmanın Isı Yükü

Ekipmanınızın ürettiği ısı, soğutma gereksinimlerini doğrudan etkiler. Daha yüksek ısı yükü, daha güçlü bir termal yönetim sistemi gerektirir . Toplam ısı dağılımını hesaplayarak gerekli soğutma kapasitesine uygun bir termal yönetim çözümü seçebilirsiniz.

3. En Yüksek Yerel Ortam Sıcaklığı

Yerel çevre koşulları muhafaza soğutma sisteminin performansını etkileyebilir. Termal yönetim sistemi, özellikle yüksek dış sıcaklıkların yaygın olduğu endüstrilerde, çalışma ortamında beklenen en yüksek sıcaklığı kaldırabilecek kapasitede olmalıdır.

4. Gürültü Seviyesi

ürettiği gürültü, Termal yönetim soğutma ünitelerinin  sessiz bir atmosfer gerektiren ortamlarda endişe verici olabilir. gürültü özelliklerini göz önünde bulundurun . endüstriyel muhafaza klimasının Çalışma ortamını etkilemediğinden emin olmak için

5. Gelecekteki Genişleme

Sisteminiz büyüdükçe veya yeni ekipman eklendikçe gelecekteki ihtiyaçların dikkate alınması çok önemlidir. Ölçeklenebilirlik seçeneklerine sahip kabin için termal yönetim sisteminin seçilmesi, ekipmanınız geliştikçe artan ısı yüklerinin karşılanmasına yardımcı olabilir.

Bu hususları değerlendirerek, ekipmanınızın ve çevre koşullarının özel taleplerini karşıladığından emin olabilirsiniz.

Telekom dolapları için Termal Yönetime ilişkin Normatif Standartlar

seçerken ve kurarken Endüstriyel mahfaza klimasını ulusal standartlara bağlılık, güvenlik ve verimliliği garanti eder. Temel standartlar şunları içerir:

• GB 4208 – Muhafaza Koruma Sınıfı

• GB 4706.1 – Ev ve Benzeri Elektrikli Cihazların Güvenliği

• GB9237-2001 – Soğutma ve Isıtma için Mekanik Soğutma Sistemleri

• GB/T 17626.8 – Elektromanyetik Uyumluluk Testi (Güç Frekansı Manyetik Alan Bağışıklık Testi)

Bu standartlar, güvenliğini, verimliliğini ve elektromanyetik uyumluluğunu yöneterek elektrik muhafazası soğutma sisteminin , doğru kurulum ve çalıştırmanın sağlanmasına yardımcı olur.

Termal yönetim sistemi için Arıza Analizi ve Çözümleri.

Dikkatli seçim ve kuruluma rağmen hala hatalar meydana gelebilir AC Muhafazasında . İşte bazı yaygın sorunlar ve çözümler:

1. Kabin Sıcaklığı Çok Yüksek, Klima Çalışmıyor

• Nedenleri : Elektrik kesintisi, yanlış soğutma sıcaklığı ayarı, sistem hatası

• Çözümler : Güç kaynağını ve elektrik devresini kontrol edin, soğutma sıcaklığını ayarlayın veya profesyonel bakıma başvurun.




2. Klima Çalışıyor Ancak Soğutma Etkisi Zayıf

• Nedenleri : Soğutma kapasitesi ile ısı yükü arasındaki uyumsuzluk, yüksek ortam sıcaklığı, sistem arızası

• Çözümler : Yük gereksinimlerine göre klimayı ekleyin veya değiştirin, makinenin doğru sıcaklık aralığında kullanıldığından emin olun veya profesyonel bakıma başvurun.




3. Makine Aniden Duruyor, Elektrik Sistemi Normal

• Nedenleri : Kabin sıcaklığı ayarlanan soğutma sıcaklığına eşit veya daha yüksek, sistem arızası

• Çözümler : Soğutma sıcaklığı ayarlarını yapın veya bakım uzmanlarına danışın.




Garanti Kapsamı ve Telekom kabininin Termal Yönetimine İlişkin Hususlar

Soğutma sistemi,  anlaşmaya bağlı olarak genellikle ürünün çalışma süresinden itibaren 12 ay veya teslimattan itibaren 18 aya kadar garantiyle birlikte gelir. Garanti, ürün kalitesi sorunlarını kapsar ancak aşağıdaki koşullar kapsam dışındadır:

1. Garanti Süresi Dışı

2. Eksik Ürün Etiketi

3. Anormal Koşullardan veya Yanlış Kurulumdan Kaynaklanan Arıza

4. Kullanıcı Değişikliklerinden Kaynaklanan Hasar

5. Mücbir Sebep Olayları (örneğin, yangınlar, su baskını)

sağlamak, Termal yönetim sisteminin bakımının üretici spesifikasyonlarına göre yapılmasını  garanti kapsamını korumanın anahtarıdır.

Bu kritik faktörleri anlayarak ve standartlara ve bakım protokollerine bağlı kalarak, endüstriyel ekipmanınızın verimliliğini ve güvenilirliğini sağlayacak telekom kabini için termal yönetimi seçebilirsiniz.
