In die hedendaagse nywerhede is doeltreffendheid en betroubaarheid die belangrikste dryfvere vir sukses. Elektriese en elektroniese toerusting soos PLC's, aandrywers, telekommunikasiestelsels en energiebergingseenhede vorm die ruggraat van baie moderne bedrywighede. Tog het hierdie gesofistikeerde stelsels 'n algemene en potensieel skadelike probleem: oormatige hitte in kaste en omhulsels . as dit nie beheer word nie, kan oorverhitting die lewensduur van die toerusting verkort, stelselmislukkings veroorsaak en lei tot duur stilstand
Een van die doeltreffendste oplossings wat vandag beskikbaar is, is die lug -tot -lugkabinet -warmtewisselaar . In hierdie gedetailleerde gids sal ons ondersoek instel na die kabinet -hitte -uitruilers, hoe hulle werk, hul voordele, toepassings regoor nywerhede, en waarom dit 'n slim belegging vir ondernemings is.
Hierdie blog sal ook gereeld gevra vrae (vrae) beantwoord en waardevolle insigte bied om u te help om die regte besluit te neem wanneer u 'n warmkabinetwarmtewisselaar kies.

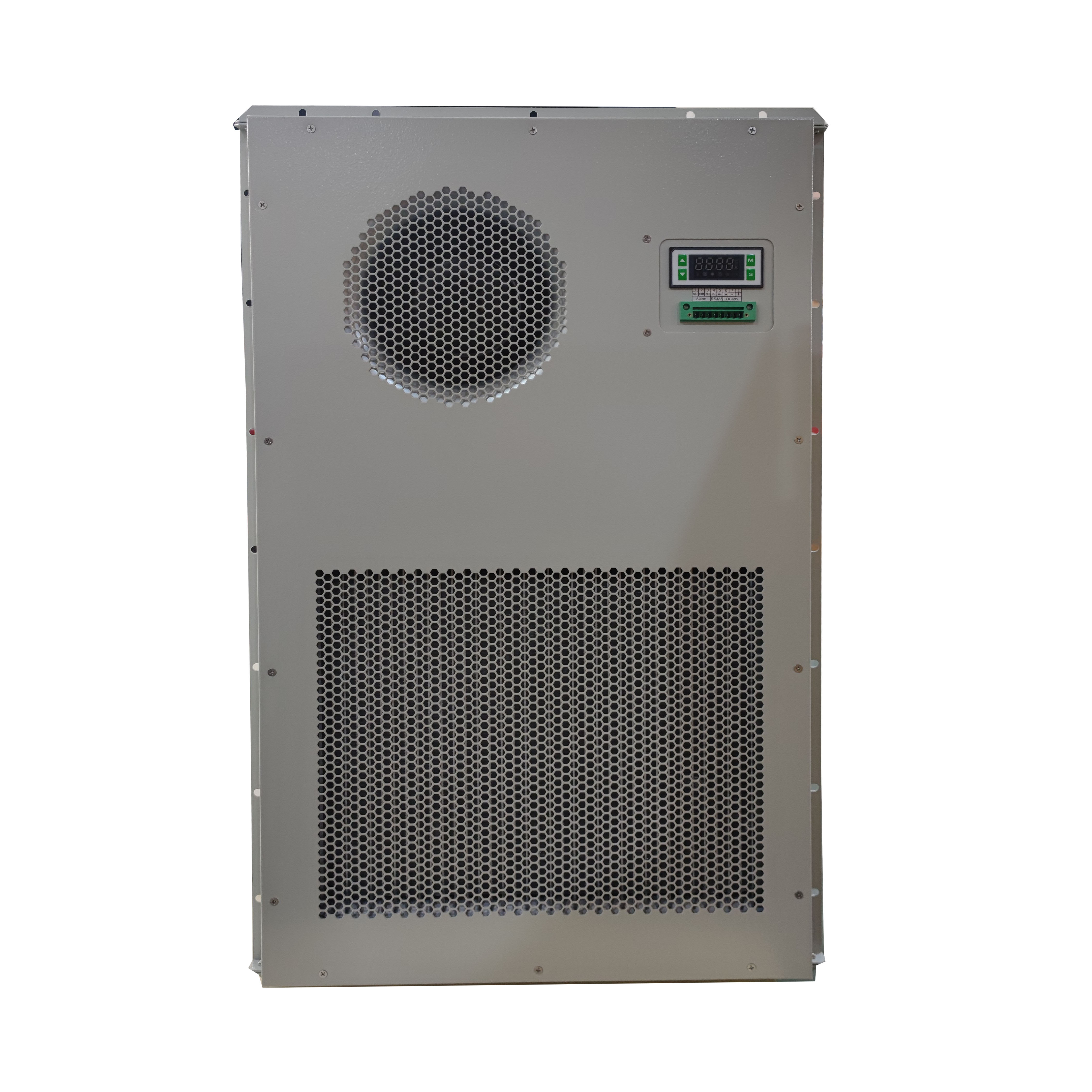

'N Kabinet -warmtewisselaar (Hex) is 'n Termiese bestuurstoestel wat ontwerp is om ongewenste hitte van binne 'n elektriese omhulsel te verwyder en dit in die omliggende omgewing vry te laat. In teenstelling met lugversorgers wat staatmaak op koelmiddels of eenvoudige waaiers wat lug sirkuleer, dra hitteruilers hitte oor met gevorderde termiese
en konveksiemetodes.
'N Plaatwarmtewisselaar (PHE) is 'n tipe warmtewisselaar wat metaalplate gebruik om hitte tussen koue lug en warm lug oor te dra. Dit is 'n baie doeltreffende en kompakte toestel waar die koue lug en warm lug deur die plate geskei word, wat verhoed dat hulle meng, terwyl die hitte deurgaan.
As daar 'n groot temperatuurverskil is, sal die toestel effektief hitte tussen warm lug binne en koel lug buite die kabinet uitruil deur die gang van meerlaagse aluminium -koelkasvinne, wat die kabinet 'n omheinde stelsel met konstante temperatuur maak, sodat toerusting in die kas normaal kan werk.
Stel jou voor as 'n stapel metaalplate, soos die bladsye van 'n boek, met kanale tussen hulle. 'N Warm lug vloei deur elke ander kanaal, en 'n koue lug vloei deur die kanale tussenin. Die hitte van die warm lug word deur die dun metaalplate oorgedra om die koue lug op te warm.
Lug -tot -lug -warmtewisselaar kern (sleutelkomponente)
Opsionele grootte vir die plaatlug na lugwarmtewisselaar kern
| Model | Grootte A (mm) | Grootte l mm | Grootte B mm |
| CYCL90 | 90 | 200/250/300/350/400 | op aanvraag |
| CYCL95 | 95 | 250/300/350/400/450 | op aanvraag |
| CYCL140 | 140 | 300/400/450/500/550 | op aanvraag |
| CYCL180 | 180 | 350/400/450/500/550 | op aanvraag |
| CYCL190 | 190 | 400/450/500/550/600 | op aanvraag |
| CYCL225 | 225 | 500/550/600/650/700 | op aanvraag |
Omheinde lugstroomkoelingstelselontwerp, wat die binne -lug en buite lug geïsoleer maak en besoedeling van buite effektief vermy.
Vermy kondensasie as gevolg van buitensporige lae temperature.
Kompakte struktuur en maklike installasie en onderhoud.
Dit kan afgeleë gemonitor word.
Spanningsbereik: AC220V, 50Hz/60Hz; AC110V, 60Hz; DC-48V.
Die belangrikste komponente is internasionale handelsmerke wat die betroubaarheid van die stelsel aansienlik verbeter.
'N Termosifon lug-tot-lug-warmtewisselaar is 'n soort passiewe warmtewisselaar wat hitte tussen twee afsonderlike lugstrome oordra sonder om meganiese pompe of kompressors te gebruik. In plaas daarvan maak dit staat op die natuurlike sirkulasie van 'n werkvloeistof (gewoonlik 'n koelmiddel of spesiale vloeistof) in verseëlde buise om hitte van die een kant na die ander te beweeg.
Heat Exchange Core vir Air-Liquid-Air (Thermosyphon Hex) --- Mikrokanaal
Geen bewegende onderdele → hoogs betroubare en lae onderhoud.
Energie-effektiewe → benodig nie eksterne krag vir sirkulasie nie (slegs waaiers om lug te beweeg).
Lug-tot-lug-isolasie → Die twee lugstrome bly fisies apart, wat besoedeling voorkom.
Werk die beste as daar 'n temperatuurverskil is en die wisselaar vertikaal geïnstalleer is (om die vloeistof terug te gee).
Albei stelsels handhaaf 'n geslote lus-verkoelingsomgewing, wat beteken dat geen lug, stof of humiditeit van buite die kas binnedring nie
Moderne kabinet -hitteruilers gaan nie net oor verkoelingsprestasie nie; Hulle integreer ook slim monitering- en beheerstelsels . Hierdie stelsels stel operateurs in staat om temperatuur, alarms en prestasiedata op afstand te bestuur. Om dit te bereik, gebruik kabinetwarmtewarmers verskillende kommunikasieprotokolle.
Standaard kommunikasieprotokol vir DC -warmtewisselaar v1.0.pdf
Cytech -kabinet -warmtewisselaars ondersteun tipies veelvuldige kommunikasieprotokolle, insluitend RS485/Modbus RTU, CAN -bus, Ethernet/Modbus TCP, SNMP en droë kontak . Die keuse hang af van die toepassingstipe, moniteringsbehoeftes en integrasievlak met bestaande stelsels
Hier is die algemeenste soorte:
Wyd gebruik in telekommunikasie- en industriële toepassings.
Laat meerdere toestelle in 'n gekoppel word netwerk (multi-drop-stelsel) .
Voorsien stabiele kommunikasie op lang afstande.
Word gereeld in motor- en industriële toerusting gebruik.
Voorsien vinnige en betroubare data -uitruiling tussen toestelle.
Nuttig vir intydse monitering van kabinetverkoelingstelsels.
Ondersteun IP-gebaseerde kommunikasie oor plaaslike netwerke of die internet.
Ideaal vir datasentrums, slim fabrieke en eksterne monitering.
Integreer maklik met SCADA -stelsels en wolkplatforms.
Algemeen in telekommunikasie- en IT -kabinetomgewings.
Stel netwerkbestuurders in staat om toerusting deur bestaande IT -stelsels te monitor.
Nuttig vir alarmverslaggewing en prestasieopsporing.
'N Meer basiese kommunikasiemetode.
Voorsien alarmuitsette (bv. Hoë temperatuur, waaierfout) via eenvoudige elektriese kontakte.
Maklik om te integreer met bestaande beheerstelsels.
Elektriese omhulsels beskerm sensitiewe toerusting teen eksterne kontaminante soos stof, vog en vuil. Hulle vang egter ook die hitte wat deur die interne komponente gegenereer word, vas. Sonder behoorlike verkoeling bou hierdie hitte op, wat veroorsaak:
Termiese spanning op elektroniese komponente
Gereelde ineenstortings en stilstand
Verminderde toerustingdoeltreffendheid
Verkorte lewensduur van kritieke stelsels
Kabinet -hitteruilers voorkom hierdie probleme deur 'n stabiele temperatuur binne die omhulsel te handhaaf, wat optimale toerustingprestasie verseker.
In vergelyking met lugversorgers, verbruik die kabinetwarmtewisselaars aansienlik minder energie. Hulle gebruik natuurlike hitte-oordragmetodes, wat dit 'n eko-vriendelike en koste-effektiewe verkoelingsopsie maak.
Lug -tot -lug -hitteruilers het minder bewegende onderdele en is nie nodig vir koelmiddels nie. Hierdie ontwerp verminder onderhoudsvereistes en brei die bedryfsbetroubaarheid uit.
Die geslote lusstelsel verseker dat kontaminante soos stof, vuil en humiditeit nie die kabinet binnekom nie. Dit maak hulle ideaal vir harde en buitelugomgewings.
Deur die temperatuur te reguleer en oorverhittingsrisiko's uit te skakel, help hitteruilers die lewensduur van duur elektroniese en elektriese toerusting.
Anders as lugversorgingseenhede, werk hitteruilers stil, wat 'n veiliger en minder ontwrigtende werksomgewing skep.
Verminderde energieverbruik en laer onderhoudskoste lei tot langtermynbesparing, wat hittewisselaars 'n slim belegging maak.
Kabinet -hitteruilers is veelsydig en word wyd gebruik in nywerhede waar die betroubaarheid van toerusting van kardinale belang is. Algemene toepassings sluit in:
Telekommunikasie: verseker stabiele temperature vir basisstasies, bedieners en netwerktoerusting.
Energie en krag: koel energiekaste, batterystelsels, transformators en skakelaar.
Industriële outomatisering: die beskerming van PLC's, dryf, sensors en ander beheerstelsels teen oorverhitting.
Vervoer: Betroubare verkoeling vir verkeersbeheerstelsels en spoorwegelektronika.
Hernubare energie: Ondersteunende wind-, sonkrag- en hidro -elektriese toerusting deur omhulsels by veilige bedryfstemperature te hou.
Buiteluginstallasies: geskik vir harde buitelugomgewings waar stof, reën en temperatuur uiterstes aanwesig is.
Datasentrums (energie-effektiewe lugbestuur).
HVAC-stelsels (hitteherstelventilasie, voor-verkoeling of voorverhitting lug).
Industriële omhulsels (die beskerming van masjinerie teen oorverhitting).
By die keuse van 'n kabinet -warmtewisselaar, moet ondernemings die volgende faktore oorweeg:
Koelvermoë - bepaal die hoeveelheid hitte wat u toerusting opwek en kies 'n warmtewisselaar met voldoende kapasiteit.Hoe om die verkoelingskapasiteit te bereken , besoek ons ander blogs vir gedetailleerde instruksies
Omgewing - oorweeg of u installasie binne of buite is, en of dit blootgestel word aan stof-, vog- of temperatuurskommelings.
Grootte van die omhulsel - pas by die grootte en ontwerp van die warmtewisselaar en ontwerp volgens die afmetings van die kabinet.
Energie -doeltreffendheid - soek na modelle wat energieverbruik verminder terwyl dit effektiewe termiese bestuur bied.
Onderhoudsbehoeftes - Kies oplossings wat die stilstand- en onderhoudsvereistes tot die minimum beperk.
Ondernemings vergelyk dikwels kabinetwarmtewisselaars met ander verkoelingsmetodes soos lugversorgers of waaierstelsels. Hier is hoe hulle verskil:
Lugversorgers verbruik meer energie en benodig koelmiddels, terwyl hitteruilers meer energiedoeltreffend en omgewingsvriendelik is.
Waaiers sirkuleer lug, maar laat stof, vuil en vog die kabinet binne. Hitte -uitruilers handhaaf 'n geslote stelsel en bied beter beskerming.
Cytech -kabinet -hitteruilers is ontwerp vir duursaamheid, doeltreffendheid en aanpasbaarheid. Hier is die rede waarom kliënte CYTECH kies:
Materiaal van hoë gehalte-gebou met korrosie-weerstandige metale vir langtermynprestasie.
Gegalvaniseerde staal, vlekvrye staal, aluminium vir seleksie
Nakoming van hoë temperatuur en humiditeitstoetsing
Hoë temperatuur en humiditeitstoetsing en visuele inspeksie
Toetsresultaat: Na die toets was daar geen skimmelkorrosie op die oppervlak nie.
Nakoming van soutmistoetsing en visuele inspeksie
Soutspuit toetser
Toetsherstel: Na die toets was daar geen skimmelkorrosie op die oppervlak nie.
Aangepaste oplossings - pasgemaakte ontwerpe om aan spesifieke klantebehoeftes te voldoen.
Opsionele aanhangers -DC agteruit geboë sentrifugale aanhangers
Opsionele warmtewisselaarkern -Differente grootte van mikrokanaal- en hexplate
Opsionele modelle vir warmtewisselaar |
||||||
Model |
Hitte -oordrag |
Gegradeerde spanning |
Gegradeerde krag |
Lugkring |
HXWXD |
Gewig |
Hex-50 |
50/k |
220/1/50 |
120 |
400 |
750 × 411 × 118 |
20 |
Hex-60 |
60/k |
220/1/50 |
190 |
500 |
750 × 411 × 118 |
20 |
80/k |
220/1/50 |
260 |
800 |
1177 × 410 × 154 |
25 |
|
Hex-100 |
100/k |
220/1/50 |
260 |
900 |
1177 × 410 × 154 |
25 |
120/k |
220/1/50 |
330 |
1100 |
1237 × 410 × 154 |
28 |
|
150/k |
220/1/50 |
330 |
1300 |
1358 × 555 × 195 |
34 |
|
Hex-200 |
200/k |
220/1/50 |
360 |
2000 |
1520 × 600 × 198 |
38 |
Ander koelkapasiteitskabinet warmtewisselaar |
||||||
Die nakoming van internasionale standaarde - verseker veiligheid en prestasie in wêreldmarkte.
Energiebesparende tegnologie-laer energiekoste sonder om die werkverrigting in die gedrang te bring.
Betroubare kliëntediens - toegewyde diens om te help met seleksie, installasie en onderhoud.
Gereelde instandhouding van 'n kabinet -warmtewisselaar verseker stabiele verkoelingsprestasie, beskerm sensitiewe toerusting en verlaag die bedryfskoste. Deur 'n eenvoudige skoonmaak- en inspeksieroetine te volg, kan ondernemings onverwagte stilstand vermy en die leeftyd van sowel die warmtewisselaar as die waardevolle elektronika binne verleng. Hier is 'n paar stappe
Voordat u die warmtewisselaar aanskakel, moet u hierdie tjeks uitvoer:
Sorg dat die kabinetdeur behoorlik gesluit is om interne lugsirkulasie te handhaaf.
Bevestig dat die kragtoevoer ooreenstem met die nominale spanning en frekwensie van die eenheid.
Kontroleer of die luginlate en afsetpunte vry is van stof, obstruksies of verstoppings.
Verifieer dat die kommunikasie -koppelvlak (indien van toepassing, bv. Modbus, SNMP) behoorlik gekoppel is.
Power AAN: Skakel die hoofkragtoevoer aan.
Fan -aktivering: die interne en eksterne waaiers sal outomaties lug begin sirkuleer.
Hitte -oordrag begin: die termosifon of hittepyp siklus dra hitte van binne die kabinet na die buitelug oor.
Monitering van die beheerstelsel: As die model 'n digitale beheerder het, sal die skerm die kabinetstemperatuur, alarms en stelselstatus toon.
Tydens standaardbewerking:
Die warmtewisselaar loop voortdurend om 'n stabiele kabinetstemperatuur te handhaaf.
Temperatuursensors monitor die kabinet lug en pas die snelheid van die waaier aan as die model waaiers met veranderlike snelheid ondersteun.
Kommunikasieprotokolle (RS485/Modbus, SNMP, Ethernet) kan gebruik word vir eksterne monitering.
Sommige eenhede bied alarmuitsette (bv. Overtemperatuur, waaierfout) via droë kontak of relais.
Skakel die hoofkragtoevoer af wanneer die kabinet nie gebruik word nie.
Laat die ondersteuners heeltemal stop.
Vir onderhoud, ontkoppel die krag en volg veiligheidsmaatreëls wat in die gebruikershandleiding uiteengesit word.
Cytech bied 'n gebruikershandleiding met elke kabinetwarmtewisselaar. 'N Tipiese handleiding sluit in:
Produkspesifikasies (model, kraggradering, lugvloei, kapasiteit).
Installasiegids (montering, elektriese bedrading, lugvloei -rigting).
Bedieningsprosedure (opstart, normale loop, afsluit).
Veiligheidsmaatreëls (elektriese veiligheid, hanteringsinstruksies).
Onderhoudsinstruksies (filterskoonmaak, waaierkontroles, inspeksieskedule).
Probleemoplossingsgids (alarmkodes, fouthantering).
As u 'n eenheid koop, vra altyd die amptelike gebruikershandleiding van die verskaffer of vervaardiger vir veilige en korrekte werking.
1. Inspekteer die eenheid gereeld
Kontroleer die warmtewisselaar elke 1-3 maande, afhangende van u omgewing.
Soek stofopbou, korrosie of ongewone geluide.
2. Maak die lugfilters skoon
Die meeste kabinetwarmtewisselaars het beskermende lugfilters.
Verwyder en maak filters skoon met saamgeperste lug of vervang dit as dit verslete is.
'N Skoon filter verseker die regte lugvloei en verminder die spanning op die verkoelingstelsel.
3. Maak die warmtewisselaaroppervlaktes skoon
Stof en vuil versamel dikwels op die vinne of spoele.
Gebruik 'n sagte kwas, vakuum of saamgeperste lug om die oppervlaktes saggies skoon te maak.
Vermy harde chemikalieë wat beskermende bedekkings kan beskadig.
4. Kyk vir lugvloei -verstoppings
Sorg dat daar geen obstruksie rondom die luginlaat en uitlaat is nie.
Hou minstens 30-50 cm opruiming rondom die kas om gladde lugvloei moontlik te maak.
5. Inspekteer seëls en pakkings
Beskadigde seëls kan vog of stof in die kas moontlik maak.
Vervang verslete pakkies onmiddellik om die IP-gegradeerde beskerming te handhaaf.
6. Monitor temperatuurprestasie
Monitor gereeld die interne temperatuur van die kabinet.
As die temperatuur styg ten spyte van die skoonmaak, kan die warmtewisselaar dalk diens of vervanging nodig hê.
7. Professionele diens
Beplan een keer per jaar professionele onderhoud.
Tegnici kan dieper inspeksies uitvoer, kyk na korrosie en doeltreffendheid verseker.
→ Installeer die kas in 'n skaduryke of koel area om die eksterne hittevlading te verminder.
→ Gebruik filters van hoë gehalte vir beter stofbeskerming.
→ Handhaaf behoorlike aarding om elektriese skade te voorkom.
→ Hou 'n onderhoudslogboek vir die opsporing van diensskedules.
V1: Wat is die hoofdoel van 'n kabinetwarmtewisselaar?
A: Die primêre doel daarvan is om hitte van binne 'n elektriese omhulsel te verwyder en om toerusting by veilige temperature te laat werk.
V2: Hoe verskil 'n kabinetwarmtewisselaar van 'n lugversorger?
A: Anders as lugversorgers, gebruik hitteruilers nie koelmiddels nie en gebruik hulle minder energie, wat hulle meer eko-vriendelik en koste-effektief maak.
V3: Kan kabinetwarmtewarmers buite gebruik word?
A: Ja, baie modelle is ontwerp vir buiteluggebruik, wat beskerming bied teen reën, stof en uiterste weer.
V4: Watter nywerhede baat die meeste by warmtewisselaars?
A: Telekommunikasie, energieberging, industriële outomatisering en hernubare energie is enkele van die topbedrywe wat daarop staatmaak.
V5: Hoe gereeld het hitteruilers onderhoud nodig?
A: Hulle benodig minimale onderhoud, gewoonlik net periodieke skoonmaak om optimale werkverrigting te verseker.
V6: Is die kabinetwarmtewisselaars energie -doeltreffend?
A: Ja, hulle is aansienlik meer energiedoeltreffend as lugversorgers en waaiers, wat die bedryfskoste verlaag.
V7: Kan ek 'n kabinetwarmtewisselaar vir my aansoek aanpas?
A: Absoluut. CYTech bied persoonlike oplossings aan om aan spesifieke verkoelingsbehoeftes en omhulselontwerpe te voldoen.
V8: Hoe gereeld moet ek 'n kabinetwarmtewisselaar skoonmaak?
A: Elke 1-3 maande, afhangende van die stofvlakke en omgewing.
V9: Kan ek die warmtewisselaar met water was?
A: Dit is die beste om water te vermy. Gebruik saamgeperste lug, 'n vakuum of 'n sagte kwas.
V10: Wat gebeur as ek nie die kabinetwarmtewisselaar onderhou nie?
A: Stofopbou verminder die koeldoeltreffendheid, verhoog die energieverbruik en risiko's oor die oorverhitting van toerusting.
V11: Hoe weet ek of my kabinetwarmtewisselaar misluk?
A: Tekens sluit in hoër kabinettemperature, gereelde toerusting vir toerusting en ongewone geraas.
V12: Benodig kabinetwarmtewisselaars professionele diens?
A: Ja, 'n jaarlikse professionele tjek word aanbeveel vir langtermynprestasies.
In nywerhede waar presisie, doeltreffendheid en betroubaarheid noodsaaklik is, speel kabinetwarmtewisselaars 'n kritieke rol in die beskerming van toerusting teen hitteskade. Dit is energiedoeltreffend, lae onderhoud en is ontwerp om harde omgewings te weerstaan, terwyl die lewensduur van sensitiewe elektronika verleng word. Van telekommunikasie tot hernubare energie, verseker hierdie stelsels dat bedrywighede glad, veilig en koste-effektief bly.
Deur in die regte kabinetwarmtewisselaar te belê, beskerm ondernemings nie net hul toerusting nie, maar ook langtermynbesparings en operasionele stabiliteit.
