2025 Konečný průvodce skříňovými výměníky tepla vzduch-vzduch: Vlastnosti, výhody a aplikace

V dnešních průmyslových odvětvích jsou hlavními hnacími silami úspěchu efektivita a spolehlivost. Elektrická a elektronická zařízení, jako jsou PLC, pohony, telekomunikační systémy a jednotky pro ukládání energie, tvoří páteř mnoha moderních provozů. Přesto tyto sofistikované systémy čelí běžnému a potenciálně škodlivému problému: nadměrné teplo uvnitř skříní a krytů . Pokud není kontrolováno, přehřívání může zkrátit životnost zařízení, způsobit selhání systému a vést k nákladným prostojům.

Jedním z nejúčinnějších řešení, která jsou dnes k dispozici, je skříňový  výměník tepla vzduch/vzduch . V tomto podrobném průvodci prozkoumáme, co jsou skříňové výměníky tepla, jak fungují, jejich výhody, aplikace v různých odvětvích a proč jsou pro podniky chytrou investicí.

• Tento blog také odpoví na často kladené otázky (FAQ) a poskytne cenné informace, které vám pomohou učinit správné rozhodnutí při výběru výměníku tepla vzduch/vzduch.

Co je skříňový výměník tepla vzduch/vzduch?

◆ Koncept HEX

Skříňový výměník tepla (HEX) je a zařízení tepelného managementu určené k odstranění nežádoucího tepla z vnitřku elektrické skříně a jeho uvolnění do okolního prostředí. Na rozdíl od klimatizací, které se spoléhají na chladiva nebo jednoduché ventilátory, které cirkulují vzduch, tepelné výměníky přenášejí teplo pomocí pokročilých tepelných

a konvekční metody.

◆ Typy skříňových výměníků tepla:

Typ 1: Deskové výměníky tepla vzduch-vzduch

Základní koncept

Deskový výměník tepla (PHE) je typ výměníku tepla, který využívá kovové desky k přenosu tepla mezi studeným a horkým vzduchem. Jedná se o vysoce účinné a kompaktní zařízení, kde je studený vzduch a horký vzduch odděleny deskami, což zabraňuje jejich smíchání a zároveň umožňuje průchod tepla.

Když je velký teplotní rozdíl, zařízení bude efektivně vyměňovat teplo mezi horkým vzduchem uvnitř a chladným vzduchem vně skříně přes uličku vícevrstvých hliníkových žeber chladiče, díky čemuž je skříň uzavřeným systémem s konstantní teplotou, takže zařízení uvnitř skříně může normálně fungovat.

Představte si to jako hromadu kovových desek, jako jsou stránky knihy, s kanály mezi nimi. Horký vzduch proudí každým druhým kanálem a studený vzduch proudí kanály mezi nimi. Teplo z horkého vzduchu prochází tenkými kovovými deskami a ohřívá studený vzduch.

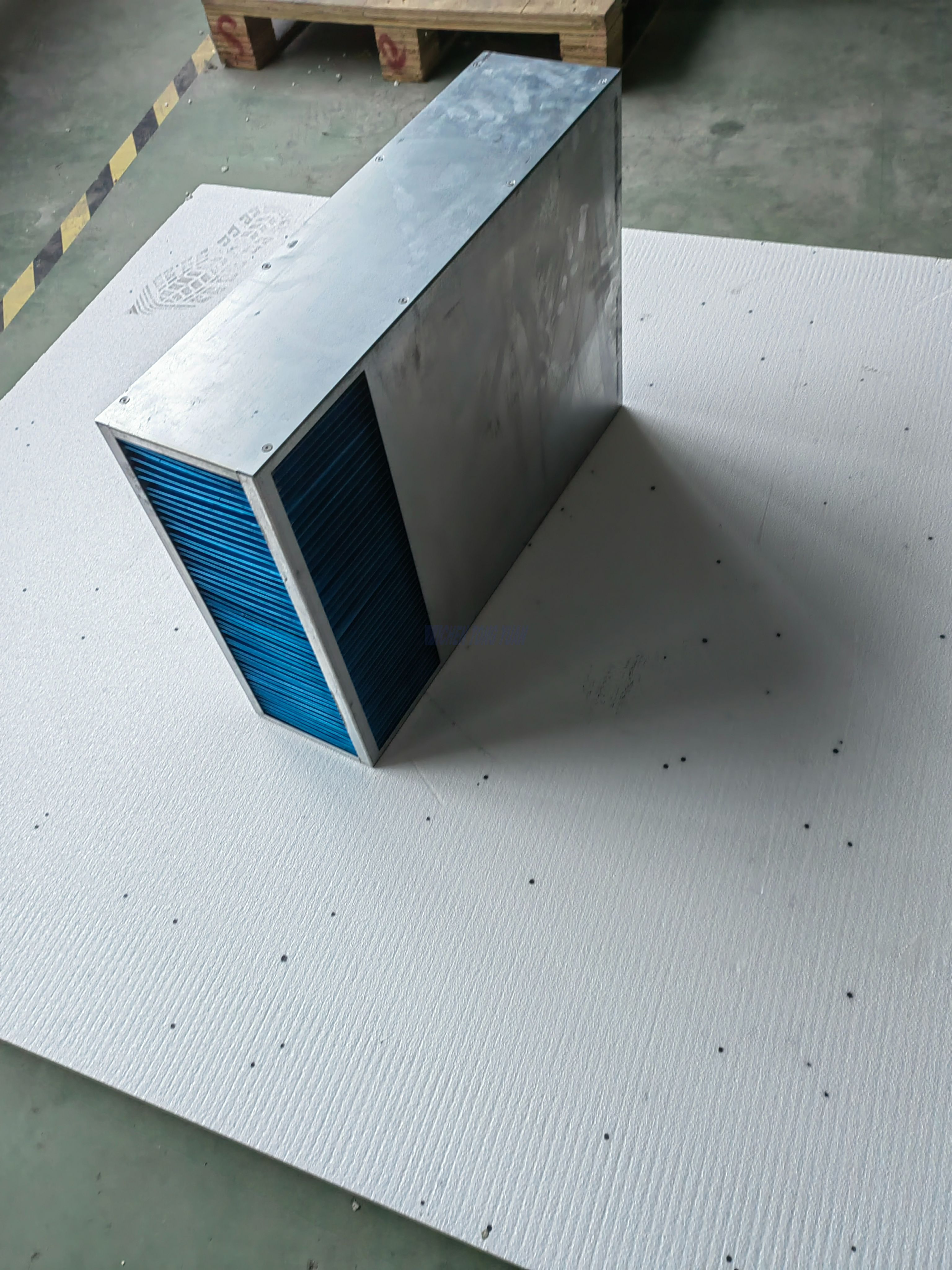

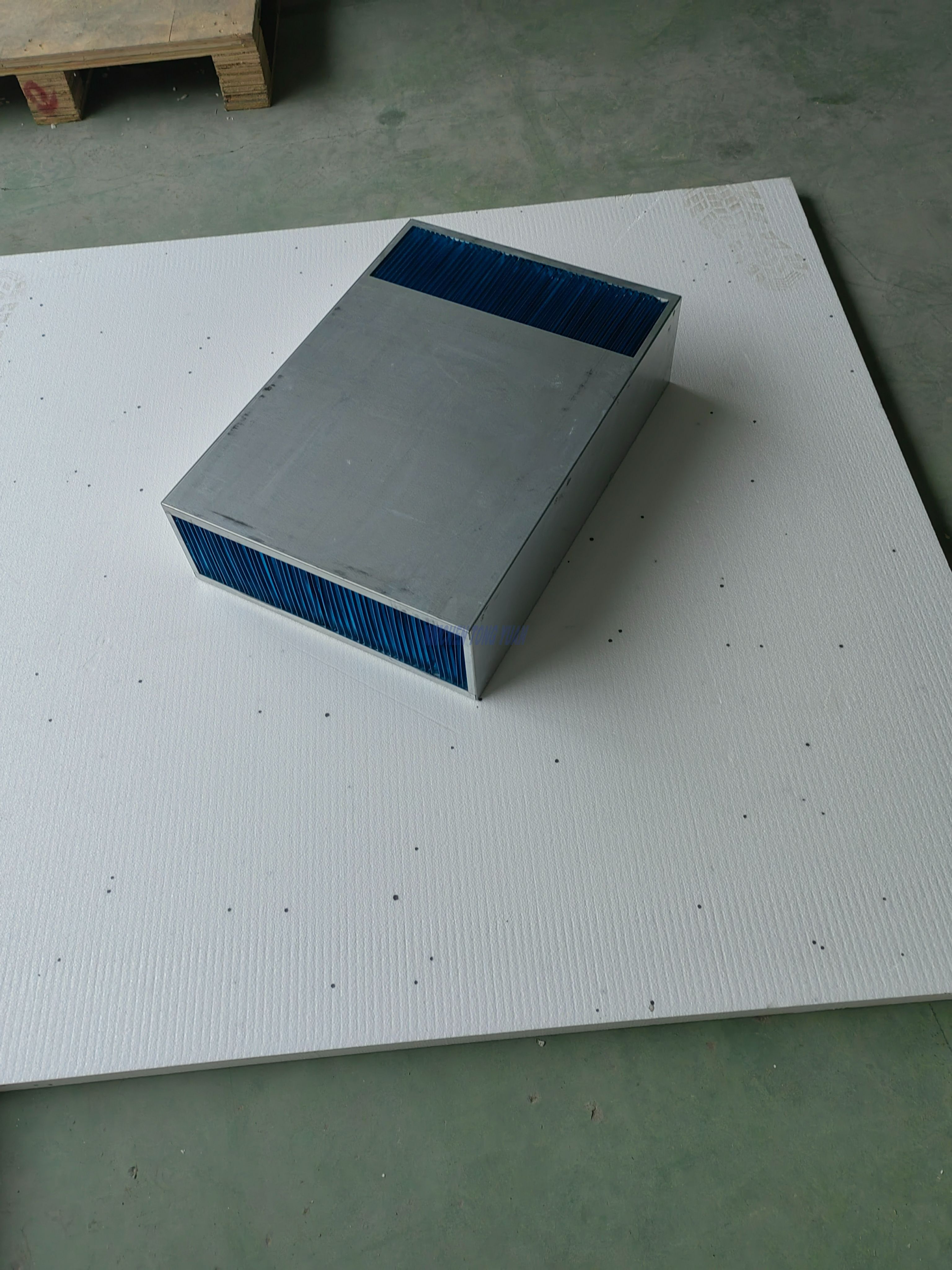

Jádro tepelného výměníku vzduch/vzduch (klíčové komponenty)

Volitelná velikost pro deskové jádro výměníku vzduch-vzduch

Model	Velikost A (mm)	velikost L mm	velikost B mm
CYCL90	90	200/250/300/350/400	na vyžádání
CYCL95	95	250/300/350/400/450	na vyžádání
CYCL140	140	300/400/450/500/550	na vyžádání
CYCL180	180	350/400/450/500/550	na vyžádání
CYCL190	190	400/450/500/550/600	na vyžádání
CYCL225	225	500/550/600/650/700	na vyžádání

Charakteristika deskového výměníku vzduch-vzduch

• Konstrukce chladicího systému uzavřeného vzduchového okruhu, která izoluje vnitřní a vnější vzduch a účinně zabraňuje kontaminaci zvenčí.

• Zabraňte kondenzaci v důsledku příliš nízkých teplot.

• Kompaktní konstrukce a pohodlná instalace a údržba.

• Může být vzdáleně monitorován.

• Rozsah napětí: AC220v, 50Hz/60Hz; AC110v, 60Hz; DC-48V.

• Hlavní komponenty jsou mezinárodní značky, což výrazně zvyšuje spolehlivost systému.

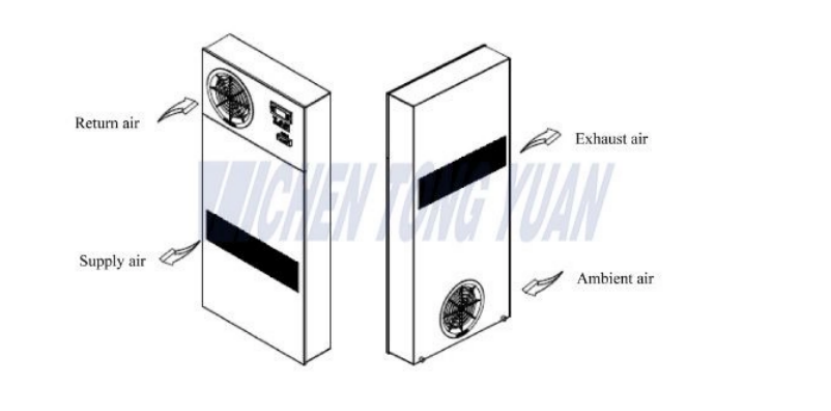

Schematické schéma deskového výměníku tepla vzduch/vzduch

Typ 2: Tepelné výměníky vzduch-kapalina-vzduch (Thermosyphon HEX)

 Základní koncept

Termosyfonový výměník tepla vzduch-vzduch je typ pasivního výměníku tepla, který přenáší teplo mezi dvěma samostatnými proudy vzduchu bez použití mechanických čerpadel nebo kompresorů. Místo toho se spoléhá na přirozenou cirkulaci pracovní tekutiny (obvykle chladiva nebo speciální kapaliny) uvnitř utěsněných trubek, která přenáší teplo z jedné strany na druhou.

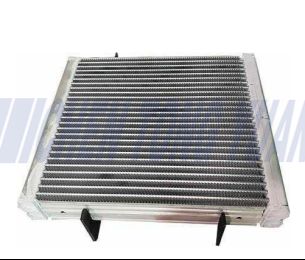

Teplosměnné jádro pro vzduch-kapalina-vzduch (Thermosyphon HEX)---Mikrokanál

Vlastnosti termosifonu HEX

• Žádné pohyblivé části → vysoce spolehlivé a nenáročné na údržbu.

• Energeticky úsporné → nevyžaduje externí napájení pro cirkulaci (pouze ventilátory k pohybu vzduchu).

• Izolace vzduch-vzduch → dva proudy vzduchu zůstávají fyzicky oddělené, což zabraňuje kontaminaci.

• Funguje nejlépe, když je teplotní rozdíl a výměník je instalován svisle (pro umožnění gravitačního návratu kapaliny).

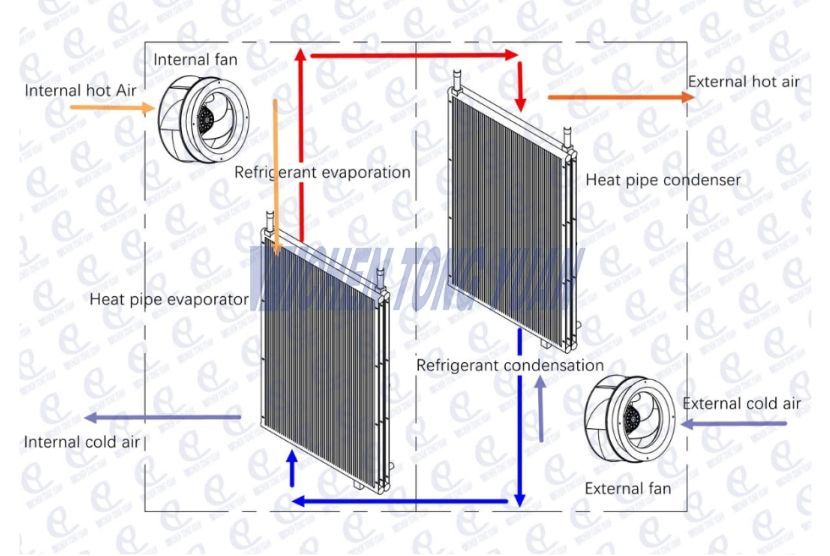

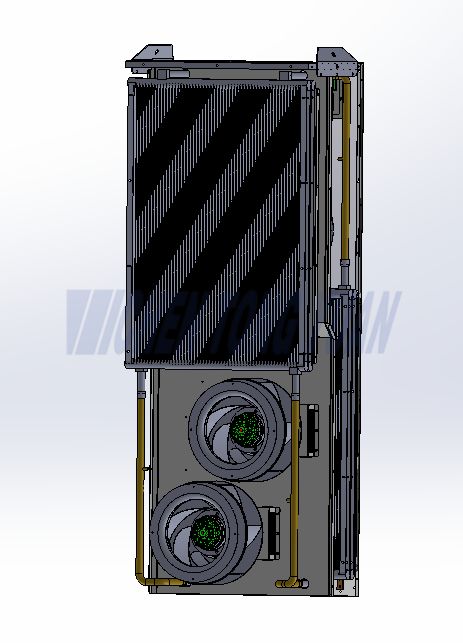

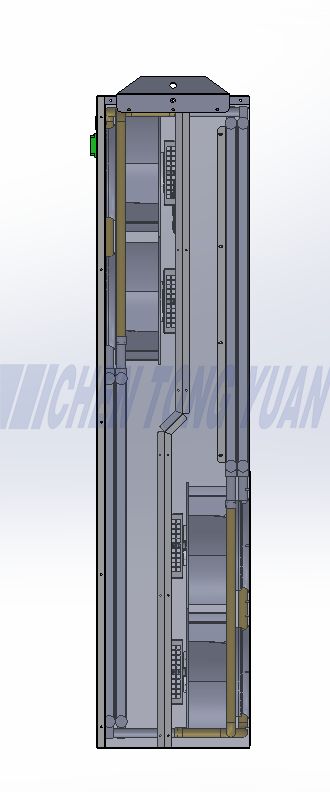

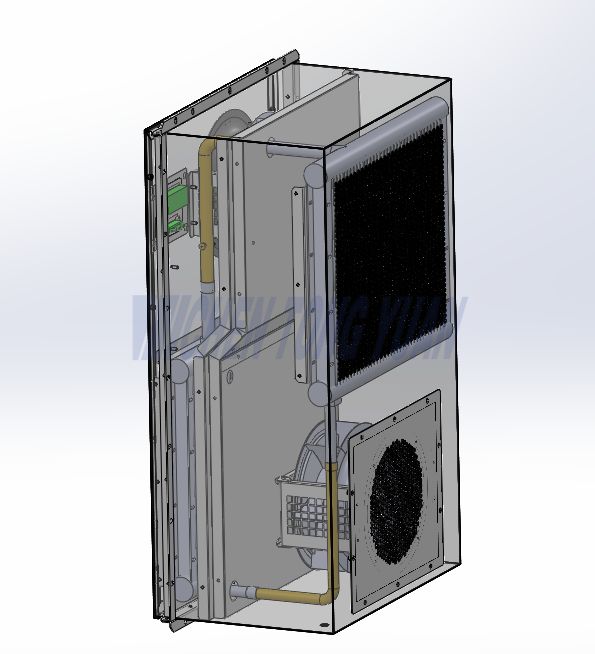

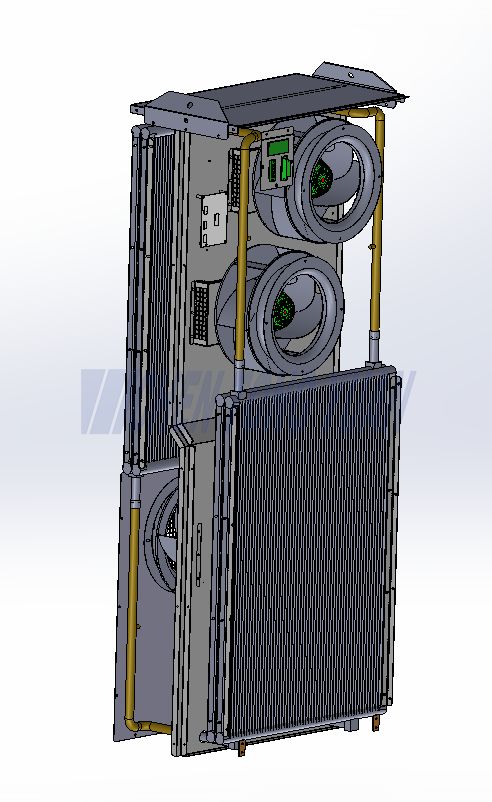

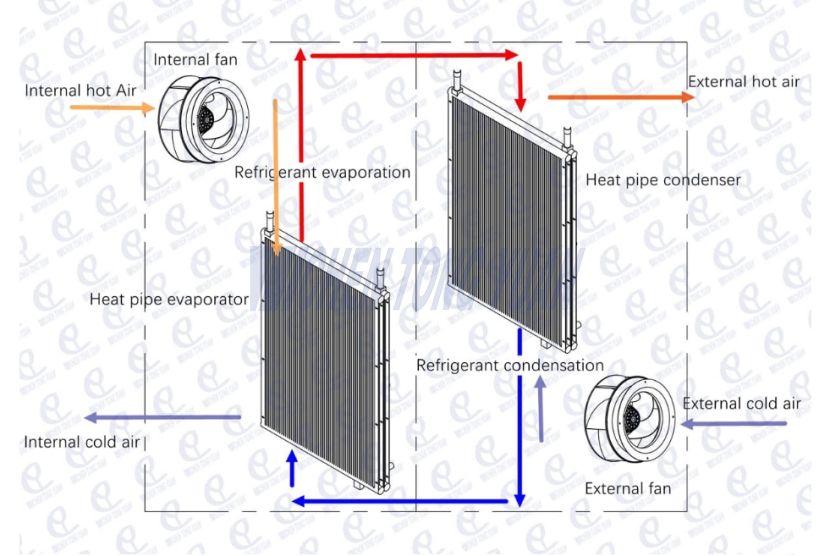

Schematický diagram termosifonu HEX

Oba systémy udržují chladicí prostředí s uzavřenou smyčkou, což znamená, že do skříně nevniká žádný venkovní vzduch, prach nebo vlhkost

Komunikační protokoly pro skříňové výměníky tepla vzduch-vzduch

Moderní skříňové výměníky tepla nejsou jen o chladicím výkonu; integrují také inteligentní monitorovací a řídicí systémy . Tyto systémy umožňují operátorům na dálku spravovat teplotu, alarmy a údaje o výkonu. K dosažení tohoto cíle používají skříňové výměníky tepla různé komunikační protokoly.

Standardní komunikační protokol pro DC výměník tepla V1.0.pdf

Tepelné výměníky Cytech Cabinet obvykle podporují více komunikačních protokolů, včetně RS485/Modbus RTU, CAN Bus, Ethernet/Modbus TCP, SNMP a Dry Contact . Výběr závisí na typu aplikace, potřebách monitorování a úrovni integrace se stávajícími systémy

Zde jsou nejběžnější typy:

1. RS485 / Modbus RTU

• Široce používán v telekomunikačních a průmyslových aplikacích.

• Umožňuje připojení více zařízení do sítě (systém multi-drop).

• Poskytuje stabilní komunikaci na dlouhé vzdálenosti.

2. CAN Bus (Controller Area Network)

• Často se používá v automobilovém a průmyslovém vybavení.

• Poskytuje rychlou a spolehlivou výměnu dat mezi zařízeními.

• Užitečné pro monitorování chladicích systémů skříně v reálném čase.

3. Ethernet / Modbus TCP

• Podporuje komunikaci na bázi IP přes místní sítě nebo internet.

• Ideální pro datová centra, chytré továrny a vzdálené monitorování.

• Snadno se integruje se systémy SCADA a cloudovými platformami.

4. SNMP (Simple Network Management Protocol)

• Běžné v prostředí telekomunikačních a IT rozvaděčů.

• Umožňuje správcům sítě monitorovat zařízení prostřednictvím stávajících IT systémů.

• Užitečné pro hlášení alarmů a sledování výkonu.

5. Suchý kontakt / reléové signály

• Základní způsob komunikace.

• Poskytuje alarmové výstupy (např. vysoká teplota, porucha ventilátoru) prostřednictvím jednoduchých elektrických kontaktů.

• Snadná integrace se stávajícími řídicími systémy.

Proč chladicí řešení skříní potřebují výměníky tepla?

Elektrické skříně chrání citlivé zařízení před vnějšími nečistotami, jako je prach, vlhkost a nečistoty. Zachycují však také teplo generované vnitřními součástmi. Bez řádného chlazení se toto teplo hromadí, což způsobuje:

• Tepelné namáhání elektronických součástek

• Časté poruchy a prostoje

• Snížená účinnost zařízení

• Zkrácená životnost kritických systémů

Skříňové výměníky tepla předcházejí těmto problémům tím, že udržují stabilní teplotu uvnitř skříně a zajišťují optimální výkon zařízení.

Klíčové výhody skříňových výměníků tepla

◆ Energetická účinnost

V porovnání s klimatizací spotřebují skříňové výměníky tepla výrazně méně energie. Používají přirozené metody přenosu tepla, což z nich činí ekologickou a nákladově efektivní možnost chlazení.

◆ Nízká údržba

Výměníky tepla vzduch/vzduch mají méně pohyblivých částí a nepotřebují chladiva. Tato konstrukce snižuje nároky na údržbu a zvyšuje provozní spolehlivost.

◆ Ochrana proti prachu a vlhkosti

Systém uzavřené smyčky zajišťuje, že nečistoty, jako je prach, špína a vlhkost, nemohou vniknout do skříně. Díky tomu jsou ideální do drsného a venkovního prostředí.

◆  Delší životnost zařízení

Regulací teploty a eliminací rizik přehřátí pomáhají tepelné výměníky prodloužit životnost drahých elektronických a elektrických zařízení.

◆ Tichý provoz

Na rozdíl od klimatizačních jednotek pracují tepelné výměníky tiše a vytvářejí bezpečnější a méně rušivé pracovní prostředí.

◆ Úspora nákladů

Snížená spotřeba energie a nižší náklady na údržbu vedou k dlouhodobým úsporám, takže výměníky tepla jsou chytrou investicí.

Aplikace výměníků tepla Cabinetair na vzduch

Skříňové výměníky tepla jsou všestranné a široce používané v průmyslových odvětvích, kde je spolehlivost zařízení klíčová. Mezi běžné aplikace patří:

• Telekomunikace: Zajištění stabilní teploty pro základnové stanice, servery a síťová zařízení.

• Energie a energie: Chladicí skříně pro skladování energie, bateriové systémy, transformátory a rozvaděče.

• Průmyslová automatizace: Ochrana PLC, pohonů, senzorů a dalších řídicích systémů před přehřátím.

• Doprava: Zajištění spolehlivého chlazení pro systémy řízení dopravy a železniční elektroniku.

• Obnovitelná energie: Podpora větrných, solárních a hydroelektrických zařízení udržováním krytů na bezpečných provozních teplotách.

• Venkovní instalace: Vhodné pro drsná venkovní prostředí, kde se vyskytuje prach, déšť a extrémní teploty.

• Datová centra (energeticky efektivní řízení vzduchu).

• Systémy HVAC (ventilace s rekuperací tepla, předchlazení nebo předehřev vzduchu).

• Průmyslové kryty (chrání stroje před přehřátím).

Jak vybrat správný skříňový výměník tepla

Při výběru skříňového výměníku tepla by podniky měly zvážit následující faktory:

•  Chladicí kapacita – Určete množství tepla, které vaše zařízení generuje, a vyberte výměník tepla s odpovídající kapacitou.Jak vypočítat chladicí kapacitu , navštivte naše další blogy, kde najdete podrobné pokyny

• Prostředí – Zvažte, zda je vaše instalace uvnitř nebo venku a zda je vystavena prachu, vlhkosti nebo teplotním výkyvům.

• Velikost skříně – Velikost a design výměníku přizpůsobte rozměrům skříně.

• Energetická účinnost – Hledejte modely, které snižují spotřebu energie a zároveň poskytují efektivní tepelné řízení.

• Potřeby údržby – Vyberte řešení, která minimalizují prostoje a požadavky na údržbu.

Skříňové výměníky tepla vs. jiná řešení chlazení

Podniky často porovnávají skříňové výměníky tepla s jinými způsoby chlazení, jako jsou klimatizace nebo ventilátorové systémy. Zde je návod, jak se liší:

◆ Výměníky tepla vs. Kompresorové klimatizace:

Klimatizační jednotky spotřebují více energie a vyžadují chladiva, zatímco výměníky tepla jsou energeticky účinnější a šetrnější k životnímu prostředí.

◆Výměníky tepla vs. ventilátory:

Ventilátory cirkulují vzduch, ale umožňují pronikání prachu, nečistot a vlhkosti do skříně. Výměníky tepla udržují uzavřený systém a nabízejí lepší ochranu.

Proč zvolit skříňový výměník tepla Cytech pro chlazení venkovní skříně?

Skříňové výměníky tepla Cytech jsou navrženy pro odolnost, účinnost a přizpůsobivost. Zde je důvod, proč zákazníci volí Cytech:

◆Vysoce spolehlivé materiály

• Vysoce kvalitní materiály – vyrobeno z korozivzdorných kovů pro dlouhodobý výkon.

• Pozinkovaná ocel, nerezová ocel, hliník pro výběr

• Vyhovění testu vysoké teploty a vlhkosti

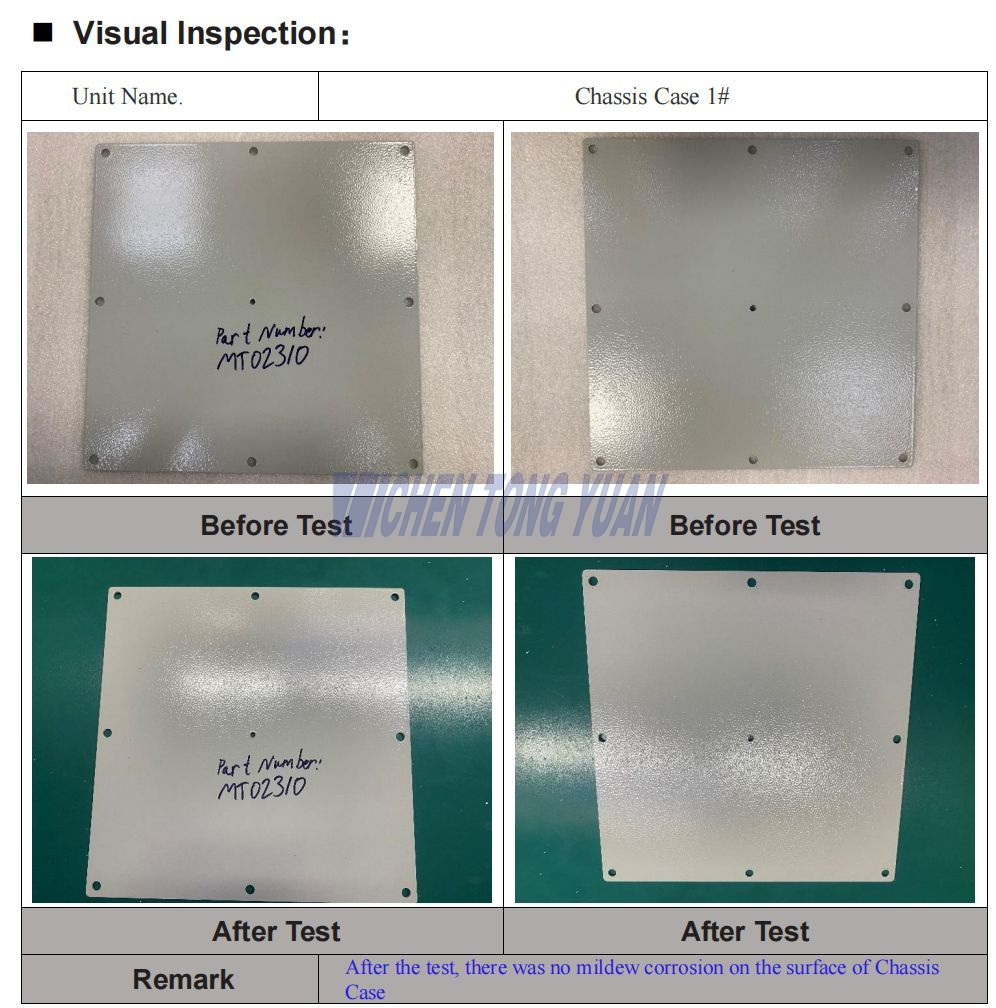

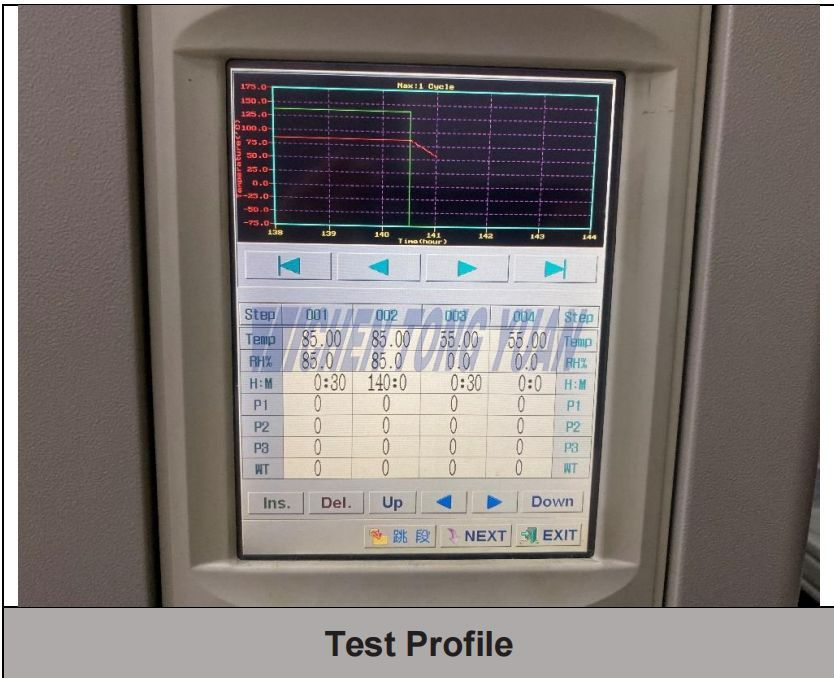

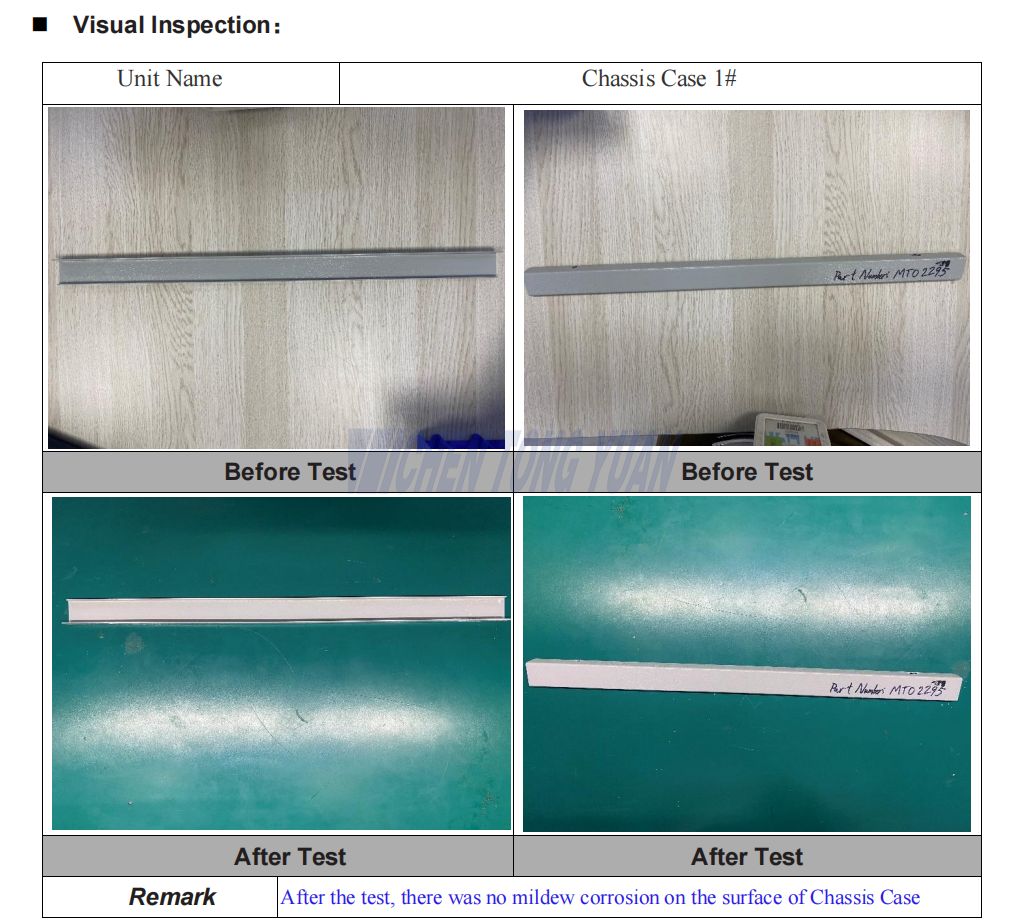

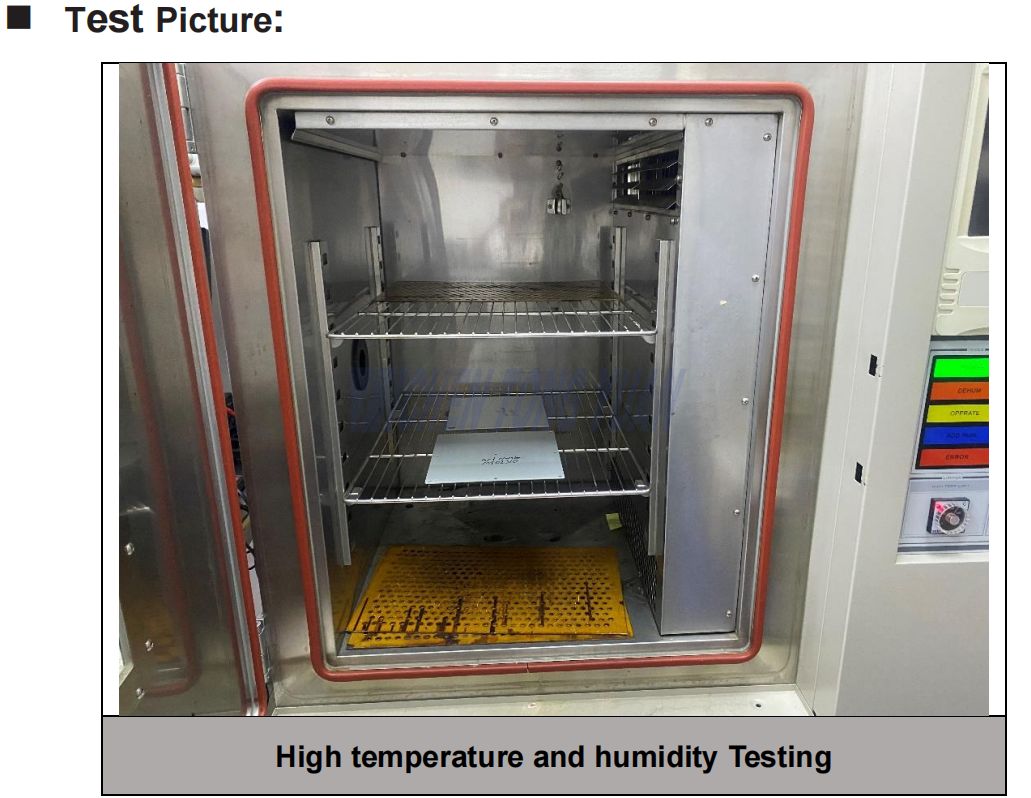

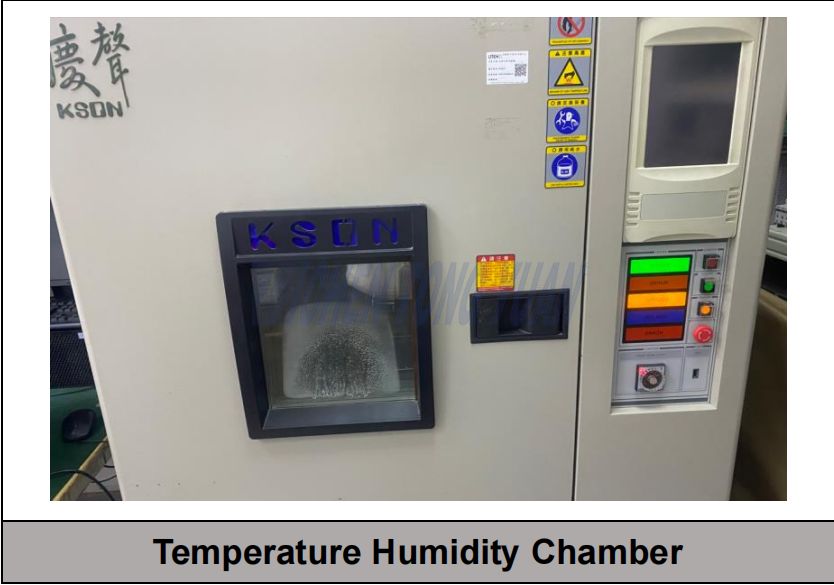

Testování vysoké teploty a vlhkosti a vizuální kontrola

Výsledek testu: Po testu nebyla na povrchu žádná plísňová koroze.

Shoda s testem solné mlhy a vizuální kontrolou

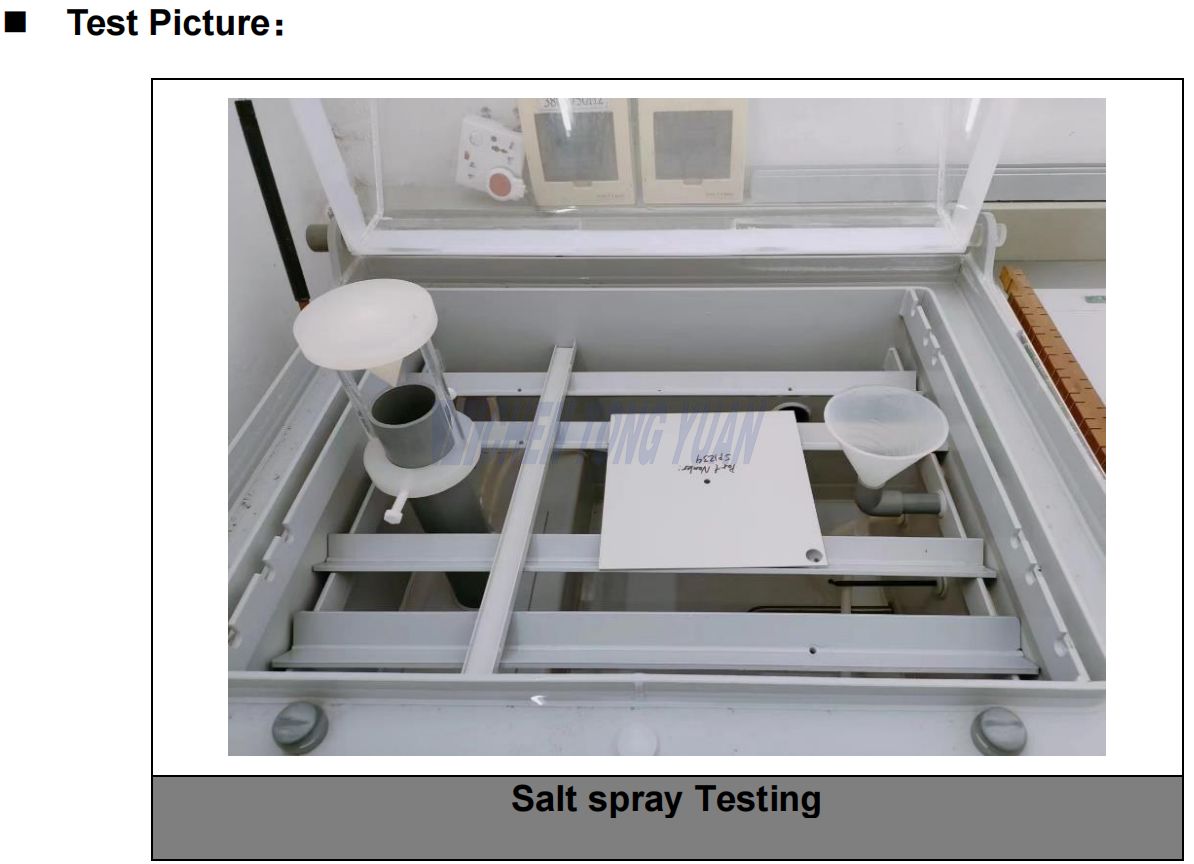

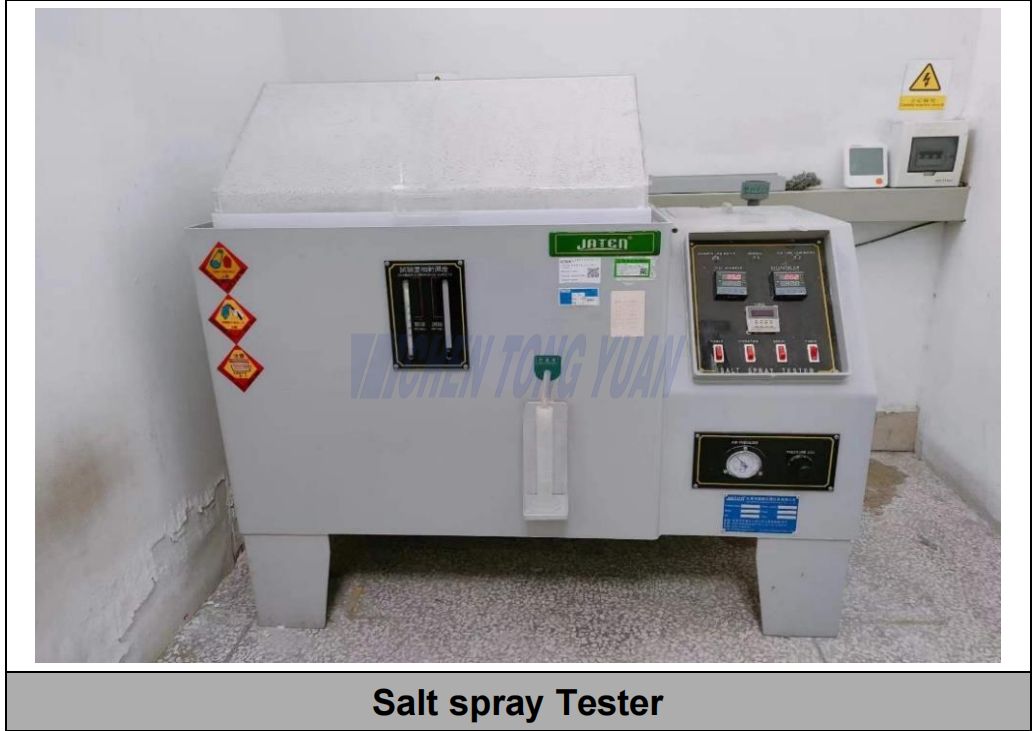

Tester v solném spreji

Výsledek testování: Po testu nebyla na povrchu žádná plísňová koroze.

◆ Přizpůsobená řešení

• Vlastní řešení – Návrhy šité na míru pro splnění specifických potřeb zákazníků.

• Volitelné ventilátory – DC dozadu zakřivené odstředivé ventilátory

• Volitelný výměník tepla Core -- různé velikosti desek Microchannel a HEX

Volitelné modely pro výměník tepla
Model	Přenos tepla (W/K)	Jmenovité napětí (V/ph/Hz)	Jmenovitý výkon (W)	Vzduchový okruh (m³/h)	VxŠxH (mm)	Hmotnost (kg)
HEX-50	50/k	220/1/50	120	400	750×411×118	20
HEX-60	60/k	220/1/50	190	500	750×411×118	20
HEX-80	80/k	220/1/50	260	800	1177×410×154	25
HEX-100	100/k	220/1/50	260	900	1177×410×154	25
HEX-120	120/k	220/1/50	330	1100	1237×410×154	28
HEX-150	150/k	220/1/50	330	1300	1358×555×195	34
HEX-200	200/k	220/1/50	360	2000	1520×600×198	38
s jiným chladicím výkonem Skříňový výměník tepla

◆Mezinárodní normy

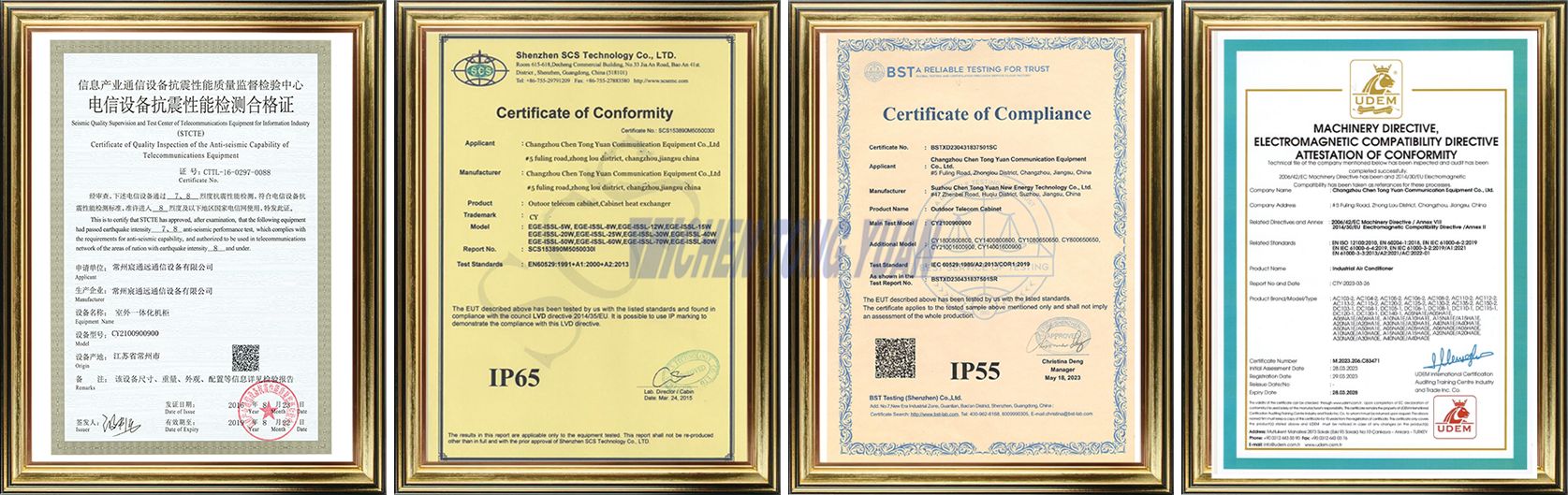

Soulad s mezinárodními standardy – Zajišťuje bezpečnost a výkon na globálních trzích.

◆ Technologie pro úsporu energie

Technologie úspory energie – Nižší náklady na energii bez kompromisů ve výkonu.

◆ Zákaznická podpora

Spolehlivá zákaznická podpora – specializovaný servis, který vám pomůže s výběrem, instalací a údržbou.

Pravidelná údržba skříňového výměníku tepla zajišťuje stabilní chladicí výkon, chrání citlivá zařízení a snižuje provozní náklady. Dodržováním jednoduchého postupu čištění a kontroly se mohou podniky vyhnout neočekávaným prostojům a prodloužit životnost výměníku tepla i cenné elektroniky uvnitř. Zde je několik kroků

Jak ovládat skříňový výměník tepla vzduch/vzduch? ​​– Návod k použití a návod k použití

1. Předprovozní kontroly

Před zapnutím tepelného výměníku proveďte tyto kontroly:

• Ujistěte se, že jsou dvířka skříně správně zavřená, aby byla zachována vnitřní cirkulace vzduchu.

• Ujistěte se, že napájecí zdroj odpovídá jmenovitému napětí a frekvenci jednotky.

• Zkontrolujte, zda na vstupech a výstupech vzduchu není prach, nejsou překážky nebo jsou ucpané.

• Ověřte, zda je komunikační rozhraní (pokud je k dispozici, např. Modbus, SNMP) správně připojeno.

2. Postup spouštění

• Zapnout: Zapněte hlavní zdroj napájení.

• Aktivace ventilátoru: Vnitřní a vnější ventilátory automaticky začnou cirkulovat vzduch.

• Začíná přenos tepla: Cyklus termosifonu nebo tepelného potrubí přenáší teplo zevnitř skříně do venkovního vzduchu.

• Monitorování řídicího systému: Pokud má model digitální ovladač, na displeji se zobrazí teplota skříně, alarmy a stav systému.

3. Normální provoz

Při standardním provozu:

• Tepelný výměník běží nepřetržitě, aby udržoval stabilní teplotu skříně.

• Teplotní senzory monitorují vzduch ve skříni a upravují rychlost ventilátoru, pokud model podporuje ventilátory s proměnnou rychlostí.

• Pro vzdálený dohled lze využít komunikační protokoly (RS485/Modbus, SNMP, Ethernet).

• Některé jednotky poskytují alarmové výstupy (např. přehřátí, porucha ventilátoru) přes bezpotenciálový kontakt nebo relé.

4. Postup vypínání

• Když skříň nepoužíváte, vypněte hlavní napájení.

• Nechte ventilátory úplně zastavit.

• Pro údržbu odpojte napájení a dodržujte bezpečnostní opatření uvedená v uživatelské příručce.

5. Dostupnost uživatelské příručky

Cytech poskytuje uživatelskou příručku ke každému výměníku tepla skříně. Typický manuál obsahuje:

• Specifikace produktu (model, jmenovitý výkon, průtok vzduchu, kapacita).

• Návod k instalaci (montáž, elektrické vedení, směr proudění vzduchu).

• Provozní postup (spuštění, normální chod, vypnutí).

• Bezpečnostní opatření (elektrická bezpečnost, pokyny k manipulaci).

• Pokyny pro údržbu (čištění filtru, kontroly ventilátoru, plán kontrol).

• Průvodce odstraňováním problémů (kódy alarmů, zpracování chyb).

Pokud si zakoupíte jednotku, vždy si vyžádejte oficiální uživatelskou příručku od dodavatele nebo výrobce pro bezpečný a správný provoz.

Návod na údržbu skříňových výměníků tepla krok za krokem

1. Pravidelně jednotku kontrolujte

• Výměník tepla kontrolujte každé 1–3 měsíce v závislosti na prostředí.

• Hledejte nahromadění prachu, korozi nebo neobvyklé zvuky.

2. Vyčistěte vzduchové filtry

• Většina skříňových výměníků tepla je dodávána s ochrannými vzduchovými filtry.

• Vyjměte a vyčistěte filtry stlačeným vzduchem nebo je vyměňte, pokud jsou opotřebované.

• Čistý filtr zajišťuje správné proudění vzduchu a snižuje namáhání chladicího systému.

3. Vyčistěte povrchy výměníku tepla

• Na žebrech nebo cívkách se často hromadí prach a nečistoty.

• K jemnému čištění povrchů použijte měkký kartáč, vysavač nebo stlačený vzduch.

• Vyhněte se agresivním chemikáliím, které by mohly poškodit ochranné nátěry.

4. Zkontrolujte, zda není blokován proud vzduchu

• Ujistěte se, že kolem vstupu a výstupu vzduchu nejsou žádné překážky.

• Kolem skříně ponechejte alespoň 30–50 cm volného prostoru, aby bylo umožněno plynulé proudění vzduchu.

5. Zkontrolujte těsnění a těsnění

• Poškozené těsnění může propustit vlhkost nebo prach uvnitř skříně.

• Opotřebovaná těsnění okamžitě vyměňte, aby bylo zachováno krytí IP.

6. Monitorujte teplotní výkon

• Pravidelně sledujte vnitřní teplotu skříně.

• Pokud se teploty i přes čištění zvýší, výměník tepla může vyžadovat servis nebo výměnu.

7. Profesionální servis

• Jednou ročně naplánujte odbornou údržbu.

• Technici mohou provádět hlubší kontroly, kontrolovat korozi a zajistit účinnost.

Nejlepší postupy pro prodloužení životnosti vašeho skříňového výměníku tepla

→ Nainstalujte skříň ve stínu nebo chladu, abyste snížili externí tepelné zatížení.

→ Pro lepší ochranu proti prachu používejte vysoce kvalitní filtry.

→ Udržujte správné uzemnění, abyste předešli elektrickému poškození.

→ Veďte si deník údržby pro sledování servisních plánů.

Často kladené otázky (FAQ)

Q1: Jaký je hlavní účel skříňového výměníku tepla?

Odpověď: Jeho primárním účelem je odvádět teplo z vnitřku elektrického krytu a udržovat zařízení v provozu při bezpečných teplotách.

Q2: Jak se liší skříňový výměník tepla od klimatizace?

Odpověď: Na rozdíl od klimatizací tepelné výměníky nepoužívají chladivo a spotřebovávají méně energie, díky čemuž jsou ekologičtější a nákladově efektivnější.

Q3: Lze skříňové výměníky tepla používat venku?

Odpověď: Ano, mnoho modelů je navrženo pro venkovní použití a poskytuje ochranu proti dešti, prachu a extrémnímu počasí.

Q4: Která průmyslová odvětví nejvíce těží z výměníků tepla?

Odpověď: Telekomunikace, skladování energie, průmyslová automatizace a obnovitelná energie jsou jedny z předních odvětví, která na ně spoléhají.

Q5: Jak často potřebují výměníky tepla údržbu?

Odpověď: Vyžadují minimální údržbu, obvykle pouze pravidelné čištění pro zajištění optimálního výkonu.

Q6: Jsou skříňové výměníky tepla energeticky účinné?

Odpověď: Ano, jsou výrazně energeticky účinnější než klimatizace a ventilátory, což snižuje provozní náklady.

Q7: Mohu upravit skříňový výměník tepla pro svou aplikaci?

A: Rozhodně. Cytech nabízí zákaznická řešení, která vyhovují specifickým potřebám chlazení a konstrukcím krytů.

Q8: Jak často bych měl čistit výměník tepla skříně?

Odpověď: Každé 1–3 měsíce, v závislosti na úrovni prachu a prostředí.

Q9: Mohu umýt výměník tepla vodou?

A: Nejlepší je vyhnout se vodě. Použijte stlačený vzduch, vysavač nebo měkký kartáč.

Q10: Co se stane, když nebudu provádět údržbu výměníku tepla skříně?

Odpověď: Usazování prachu snižuje účinnost chlazení, zvyšuje spotřebu energie a hrozí přehřátí zařízení.

Q11: Jak poznám, že můj výměník tepla ve skříni nefunguje?

Odpověď: Mezi příznaky patří vyšší teploty skříně, časté vypínání zařízení a neobvyklý hluk.

Q12: Vyžadují skříňové výměníky tepla odborný servis?

Odpověď: Ano, pro dlouhodobý výkon se doporučuje každoroční profesionální kontrola.

Závěr

V průmyslových odvětvích, kde je přesnost, účinnost a spolehlivost zásadní, hrají skříňové výměníky tepla zásadní roli při ochraně zařízení před poškozením teplem. Jsou energeticky účinné, nenáročné na údržbu a jsou navrženy tak, aby vydržely drsné prostředí a zároveň prodloužily životnost citlivé elektroniky. Od telekomunikací po obnovitelné zdroje energie, tyto systémy zajišťují, že operace zůstanou hladké, bezpečné a nákladově efektivní.

Investicí do správného skříňového výměníku tepla podniky nejen chrání svá zařízení, ale také dosahují dlouhodobých úspor a provozní stability.
