คู่มือฉบับสมบูรณ์ปี 2025 ในการออกอากาศสู่อากาศในตู้แลกเปลี่ยนความร้อน: คุณสมบัติ คุณประโยชน์ และการใช้งาน

ในอุตสาหกรรมปัจจุบัน ประสิทธิภาพและความน่าเชื่อถือเป็นปัจจัยขับเคลื่อนสำคัญของความสำเร็จ อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ เช่น PLC, ไดรฟ์, ระบบโทรคมนาคม และหน่วยกักเก็บพลังงาน ถือเป็นหัวใจสำคัญของการดำเนินงานสมัยใหม่มากมาย อย่างไรก็ตาม ระบบที่ซับซ้อนเหล่านี้เผชิญกับปัญหาทั่วไปและอาจสร้างความเสียหาย: ความร้อนที่มากเกินไปภายในตู้และเปลือกหุ้ม . หากไม่ได้รับการควบคุม ความร้อนสูงเกินไปอาจทำให้อายุการใช้งานของอุปกรณ์สั้นลง ทำให้เกิดความล้มเหลวของระบบ และส่งผลให้เกิดการหยุดทำงานที่มีค่าใช้จ่ายสูง

หนึ่งในโซลูชั่นที่มีประสิทธิภาพมากที่สุดที่มีอยู่ในปัจจุบันคือ  เครื่องแลกเปลี่ยนความร้อนในตู้ แบบอากาศสู่ อากาศ ในคู่มือโดยละเอียดนี้ เราจะสำรวจว่าเครื่องแลกเปลี่ยนความร้อนแบบตู้คืออะไร ทำงานอย่างไร คุณประโยชน์ การใช้งานในอุตสาหกรรมต่างๆ และเหตุใดจึงเป็นการลงทุนที่ชาญฉลาดสำหรับธุรกิจ

• บล็อกนี้ยังตอบคำถามที่พบบ่อย (FAQ) และให้ข้อมูลเชิงลึกอันมีค่าเพื่อช่วยให้คุณตัดสินใจได้อย่างถูกต้องเมื่อเลือกเครื่องแลกเปลี่ยนความร้อนแบบตู้อากาศสู่อากาศ

อากาศสู่อากาศตู้แลกเปลี่ยนความร้อนคืออะไร?

◆ แนวคิดของ HEX

เครื่องแลกเปลี่ยนความร้อนแบบตู้ (HEX) คือ อุปกรณ์ จัดการความร้อน ที่ออกแบบมาเพื่อขจัดความร้อนที่ไม่ต้องการออกจากภายในตู้ไฟฟ้าและปล่อยออกสู่สิ่งแวดล้อมโดยรอบ ต่างจากเครื่องปรับอากาศที่ต้องอาศัยสารทำความเย็นหรือพัดลมธรรมดาที่หมุนเวียนอากาศ เครื่องแลกเปลี่ยนความร้อนจะถ่ายเทความร้อนโดยใช้ความร้อนขั้นสูง

และวิธีการพาความร้อน

◆ ประเภทของเครื่องแลกเปลี่ยนความร้อนในตู้:

ประเภทที่ 1: เครื่องแลกเปลี่ยนความร้อนแบบแผ่นอากาศสู่อากาศ

แนวคิดหลัก

Plate Heat Exchanger (PHE) คือเครื่องแลกเปลี่ยนความร้อนชนิดหนึ่งที่ใช้แผ่นโลหะในการถ่ายเทความร้อนระหว่างอากาศเย็นและอากาศร้อน เป็นอุปกรณ์ที่มีประสิทธิภาพสูงและกะทัดรัด โดยแยกลมเย็นและลมร้อนออกด้วยเพลต ป้องกันไม่ให้ผสมปนเปกันในขณะที่ปล่อยให้ความร้อนลอดผ่านได้

เมื่ออุณหภูมิแตกต่างกันมาก อุปกรณ์จะแลกเปลี่ยนความร้อนระหว่างอากาศร้อนภายในและอากาศเย็นภายนอกตู้อย่างมีประสิทธิภาพผ่านช่องทางของครีบระบายความร้อนอะลูมิเนียมหลายชั้น ซึ่งทำให้ตู้เป็นระบบปิดที่มีอุณหภูมิคงที่เพื่อให้อุปกรณ์ภายในตู้สามารถทำงานได้ตามปกติ

ลองนึกภาพว่ามันเป็นแผ่นโลหะเรียงกันเหมือนหน้าหนังสือที่มีช่องระหว่างแผ่นเหล่านั้น อากาศร้อนไหลผ่านช่องอื่นๆ และอากาศเย็นไหลผ่านช่องที่อยู่ระหว่างนั้น ความร้อนจากอากาศร้อนจะถ่ายเทผ่านแผ่นโลหะบางๆ เพื่ออุ่นอากาศเย็น

แกนแลกเปลี่ยนความร้อนจากอากาศสู่อากาศ (ส่วนประกอบสำคัญ)

ขนาดตัวเลือกสำหรับแกนแลกเปลี่ยนความร้อนแบบแผ่นถึงอากาศ

แบบอย่าง	ขนาด เอ (มม.)	ขนาด แอล มม	ขนาด บี มม
CYCL90	90	200/250/300/350/400	ตามความต้องการ
ไซซีแอล95	95	250/300/350/400/450	ตามความต้องการ
ไซซีแอล140	140	300/400/450/500/550	ตามความต้องการ
ไซซีแอล180	180	350/400/450/500/550	ตามความต้องการ
ไซซีแอล190	190	400/450/500/550/600	ตามความต้องการ
ไซซีแอล225	225	500/550/600/650/700	ตามความต้องการ

ลักษณะของเครื่องแลกเปลี่ยนความร้อนแบบแผ่นอากาศสู่อากาศ

• การออกแบบระบบระบายความร้อนด้วยวงจรอากาศแบบปิด ซึ่งทำให้อากาศภายในและภายนอกแยกออกจากกัน และหลีกเลี่ยงการปนเปื้อนจากภายนอกได้อย่างมีประสิทธิภาพ

• หลีกเลี่ยงการควบแน่นเนื่องจากอุณหภูมิต่ำเกินไป

• โครงสร้างที่กะทัดรัดและติดตั้งและบำรุงรักษาได้สะดวก

• สามารถตรวจสอบระยะไกลได้

• ช่วงแรงดันไฟฟ้า: AC220v, 50Hz/60Hz; AC110v, 60Hz; ดีซี-48วี.

• ส่วนประกอบหลักคือแบรนด์ต่างประเทศซึ่งช่วยเพิ่มความน่าเชื่อถือของระบบได้อย่างมาก

แผนผังของเครื่องแลกเปลี่ยนความร้อนจากอากาศสู่แผ่นอากาศ

ประเภทที่ 2:เครื่องแลกเปลี่ยนความร้อนของอากาศ-ของเหลว-อากาศ (เทอร์โมไซฟอน HEX)

 แนวคิดหลัก

เครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศแบบเทอร์โมไซฟอนคือเครื่องแลกเปลี่ยนความร้อนแบบพาสซีฟชนิดหนึ่งที่ถ่ายเทความร้อนระหว่างกระแสอากาศสองสายที่แยกจากกันโดยไม่ต้องใช้ปั๊มหรือคอมเพรสเซอร์แบบกลไก แต่อาศัยการไหลเวียนตามธรรมชาติของของไหลทำงาน (โดยปกติจะเป็นสารทำความเย็นหรือของเหลวพิเศษ) ภายในท่อที่ปิดสนิทเพื่อถ่ายเทความร้อนจากด้านหนึ่งไปอีกด้านหนึ่ง

แกนแลกเปลี่ยนความร้อนสำหรับ อากาศ-ของเหลว-อากาศ (Thermosyphon HEX)---Microchannel

ลักษณะของเทอร์โมไซฟอน HEX

• ไม่มีชิ้นส่วนที่เคลื่อนไหว → ความน่าเชื่อถือสูงและการบำรุงรักษาต่ำ

• ประหยัดพลังงาน → ไม่ต้องใช้พลังงานจากภายนอกในการหมุนเวียน (เฉพาะพัดลมเท่านั้นที่จะหมุนเวียนอากาศ)

• การแยกอากาศสู่อากาศ → กระแสลมทั้งสองยังคงแยกจากกันทางกายภาพ เพื่อป้องกันการปนเปื้อน

• ทำงานได้ดีที่สุดเมื่ออุณหภูมิแตกต่างกันและติดตั้งตัวแลกเปลี่ยนในแนวตั้ง (เพื่อให้ของเหลวไหลกลับตามแรงโน้มถ่วง)

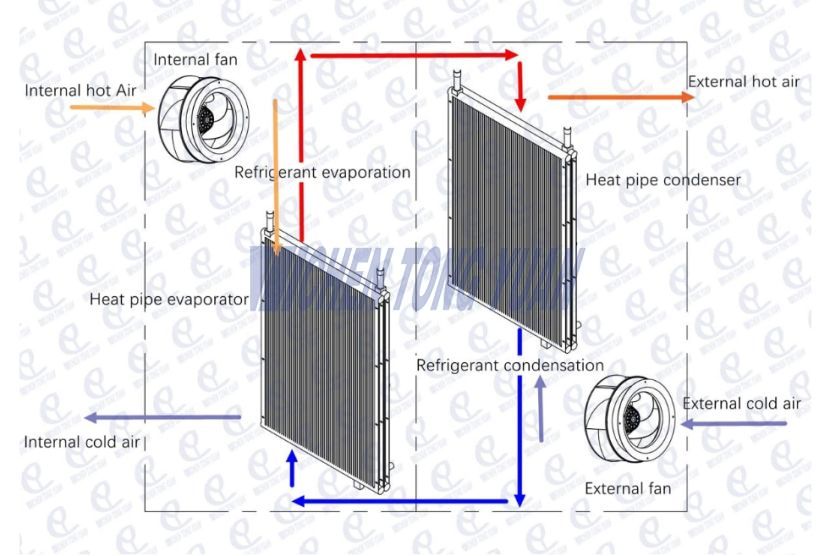

แผนผังของเทอร์โมไซฟอน HEX

ทั้งสองระบบรักษาสภาพแวดล้อมการทำความเย็นแบบวงปิด ซึ่งหมายความว่าไม่มีอากาศภายนอก ฝุ่น หรือความชื้นเข้าไปในตู้

โปรโตคอลการสื่อสารสำหรับตู้แลกเปลี่ยนความร้อนแบบอากาศสู่อากาศ

สมัยใหม่ เครื่องแลกเปลี่ยนความร้อนแบบตู้ ไม่เพียงแต่เกี่ยวกับประสิทธิภาพการทำความเย็นเท่านั้น พวกเขายังรวม ระบบการตรวจสอบและควบคุมอัจฉริยะ ไว้ ด้วย ระบบเหล่านี้ช่วยให้ผู้ปฏิบัติงานจัดการข้อมูลอุณหภูมิ การเตือน และข้อมูลประสิทธิภาพจากระยะไกลได้ เพื่อให้บรรลุเป้าหมายนี้ เครื่องแลกเปลี่ยนความร้อนแบบตู้จึงใช้ โปรโตคอลการสื่อสาร ที่แตกต่างกัน.

โปรโตคอลการสื่อสารมาตรฐานสำหรับเครื่องแลกเปลี่ยนความร้อน DC V1.0.pdf

โดยทั่วไปแล้ว เครื่องแลกเปลี่ยนความร้อนของ Cytech Cabinet รองรับโปรโตคอลการสื่อสารที่หลากหลาย รวมถึง RS485/Modbus RTU, CAN Bus, Ethernet/Modbus TCP, SNMP และ Dry Contact ตัวเลือกขึ้นอยู่กับ ประเภทแอปพลิเคชัน ความต้องการในการตรวจสอบ และระดับการรวมเข้า กับระบบที่มีอยู่

ต่อไปนี้เป็นประเภทที่พบบ่อยที่สุด:

1. RS485 / Modbus RTU

• ใช้กันอย่างแพร่หลายในงานโทรคมนาคมและอุตสาหกรรม

• อนุญาตให้อุปกรณ์หลายเครื่องเชื่อมต่อกันใน เครือข่าย (ระบบมัลติดรอป).

• ให้การสื่อสารทางไกลที่มั่นคง

2. CAN บัส (เครือข่ายบริเวณตัวควบคุม)

• มักใช้ใน อุปกรณ์ยานยนต์และอุตสาหกรรม.

• ให้ การแลกเปลี่ยนข้อมูลที่รวดเร็วและเชื่อถือได้ ระหว่างอุปกรณ์

• มีประโยชน์สำหรับการตรวจสอบระบบทำความเย็นของตู้แบบเรียลไทม์

3. อีเธอร์เน็ต / Modbus TCP

• รองรับ การสื่อสารแบบ IP ผ่านเครือข่ายท้องถิ่นหรืออินเทอร์เน็ต

• เหมาะสำหรับ ศูนย์ข้อมูล โรงงานอัจฉริยะ และการตรวจสอบระยะไกล.

• ผสานรวมกับ ระบบ SCADA และแพลตฟอร์มคลาวด์ ได้อย่างง่ายดาย

4. SNMP (โปรโตคอลการจัดการเครือข่ายอย่างง่าย)

• พบได้ทั่วไปใน สภาพแวดล้อมโทรคมนาคมและตู้ไอที.

• ช่วยให้ ผู้จัดการเครือข่าย สามารถตรวจสอบอุปกรณ์ผ่านระบบไอทีที่มีอยู่

• มีประโยชน์สำหรับการรายงานการแจ้งเตือนและการติดตามประสิทธิภาพ

5. สัญญาณหน้าสัมผัสแห้ง / รีเลย์

• เพิ่มเติม วิธีการสื่อสารขั้นพื้นฐาน .

• ให้ เอาต์พุตแจ้งเตือน (เช่น อุณหภูมิสูง พัดลมขัดข้อง) ผ่านทางหน้าสัมผัสทางไฟฟ้าแบบธรรมดา

• ง่ายต่อการรวมเข้ากับ ระบบควบคุมที่มีอยู่.

เหตุใดโซลูชั่นการทำความเย็นของตู้จึงต้องการตัวแลกเปลี่ยนความร้อน

กล่องหุ้มระบบไฟฟ้าช่วยปกป้องอุปกรณ์ที่มีความละเอียดอ่อนจากสิ่งปนเปื้อนภายนอก เช่น ฝุ่น ความชื้น และสิ่งสกปรก อย่างไรก็ตาม ยังดักจับความร้อนที่เกิดจากส่วนประกอบภายในอีกด้วย หากไม่มีการระบายความร้อนที่เหมาะสม ความร้อนนี้จะสะสมขึ้น ส่งผลให้:

• ความเครียดจากความร้อนบนชิ้นส่วนอิเล็กทรอนิกส์

• การหยุดทำงานและการหยุดทำงานบ่อยครั้ง

• ประสิทธิภาพของอุปกรณ์ลดลง

• อายุการใช้งานของระบบที่สำคัญสั้นลง

เครื่องแลกเปลี่ยนความร้อนของตู้ป้องกันปัญหาเหล่านี้โดยการรักษาอุณหภูมิภายในตู้ให้คงที่ เพื่อให้มั่นใจถึงประสิทธิภาพของอุปกรณ์ที่เหมาะสมที่สุด

ประโยชน์หลักของเครื่องแลกเปลี่ยนความร้อนของตู้

◆ประสิทธิภาพการใช้พลังงาน

เมื่อเปรียบเทียบกับเครื่องปรับอากาศ เครื่องแลกเปลี่ยนความร้อนแบบตู้ใช้พลังงานน้อยกว่ามาก พวกเขาใช้วิธีการถ่ายเทความร้อนตามธรรมชาติ ซึ่งทำให้เป็นตัวเลือกการระบายความร้อนที่เป็นมิตรกับสิ่งแวดล้อมและคุ้มค่า

◆ การบำรุงรักษาต่ำ

เครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศมีชิ้นส่วนที่เคลื่อนไหวน้อยลงและไม่จำเป็นต้องใช้สารทำความเย็น การออกแบบนี้ช่วยลดความต้องการในการบำรุงรักษาและเพิ่มความน่าเชื่อถือในการปฏิบัติงาน

◆ป้องกันฝุ่นและความชื้น

ระบบวงปิดช่วยให้แน่ใจว่าสิ่งปนเปื้อน เช่น ฝุ่น สิ่งสกปรก และความชื้น จะไม่เข้าไปในตู้ ทำให้เหมาะสำหรับสภาพแวดล้อมที่รุนแรงและกลางแจ้ง

◆  อายุการใช้งานอุปกรณ์ยาวนานขึ้น

ด้วยการควบคุมอุณหภูมิและขจัดความเสี่ยงจากความร้อนสูงเกินไป เครื่องแลกเปลี่ยนความร้อนช่วยยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าราคาแพง

◆ การทำงานที่เงียบ

เครื่องแลกเปลี่ยนความร้อนทำงานเงียบ ต่างจากเครื่องปรับอากาศตรง สร้างสภาพแวดล้อมการทำงานที่ปลอดภัยและรบกวนน้อยลง

◆ ประหยัดต้นทุน

การใช้พลังงานที่ลดลงและค่าบำรุงรักษาที่ลดลงส่งผลให้ประหยัดในระยะยาว ทำให้เครื่องแลกเปลี่ยนความร้อนเป็นการลงทุนที่ชาญฉลาด

การประยุกต์ใช้ Cabinetair กับเครื่องแลกเปลี่ยนความร้อนแบบอากาศ

เครื่องแลกเปลี่ยนความร้อนแบบตู้มีความหลากหลายและใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ ที่ความน่าเชื่อถือของอุปกรณ์เป็นสิ่งสำคัญ การใช้งานทั่วไปได้แก่:

• โทรคมนาคม: รับประกันอุณหภูมิที่เสถียรสำหรับสถานีฐาน เซิร์ฟเวอร์ และอุปกรณ์เครือข่าย

• พลังงานและพลังงาน: ตู้เก็บพลังงานความเย็น ระบบแบตเตอรี่ หม้อแปลง และสวิตช์เกียร์

• ระบบอัตโนมัติทางอุตสาหกรรม: ปกป้อง PLC, ไดรฟ์, เซ็นเซอร์ และระบบควบคุมอื่นๆ จากความร้อนสูงเกินไป

• การขนส่ง: ให้ความเย็นที่เชื่อถือได้สำหรับระบบควบคุมการจราจรและอุปกรณ์อิเล็กทรอนิกส์สำหรับรถไฟ

• พลังงานทดแทน: สนับสนุนอุปกรณ์ลม พลังงานแสงอาทิตย์ และไฟฟ้าพลังน้ำโดยการรักษาตู้ให้อยู่ในอุณหภูมิการทำงานที่ปลอดภัย

• การติดตั้งภายนอกอาคาร: เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรงซึ่งมีฝุ่น ฝน และอุณหภูมิสุดขั้ว

• ศูนย์ข้อมูล (การจัดการอากาศประหยัดพลังงาน)

• ระบบ HVAC (การระบายอากาศเพื่อนำความร้อนกลับคืนมา, อากาศเย็นหรืออุ่นล่วงหน้า)

• เปลือกอุตสาหกรรม (ปกป้องเครื่องจักรจากความร้อนสูงเกินไป)

วิธีการเลือกเครื่องแลกเปลี่ยนความร้อนของตู้ที่เหมาะสม

เมื่อเลือกเครื่องแลกเปลี่ยนความร้อนแบบตู้ ธุรกิจควรพิจารณาปัจจัยต่อไปนี้:

•  ความสามารถในการทำความเย็น – กำหนดปริมาณความร้อนที่อุปกรณ์ของคุณสร้างขึ้น และเลือกเครื่องแลกเปลี่ยนความร้อนที่มีความจุเพียงพอวิธีคำนวณความสามารถในการทำความเย็น โปรดไปที่บล็อกอื่นๆ ของเราเพื่อดูคำแนะนำโดยละเอียด

• สภาพแวดล้อม – พิจารณาว่าการติดตั้งของคุณอยู่ภายในหรือภายนอกอาคาร และสัมผัสกับฝุ่น ความชื้น หรือความผันผวนของอุณหภูมิหรือไม่

• ขนาดของกรอบหุ้ม – จับคู่ขนาดและการออกแบบตัวแลกเปลี่ยนความร้อนกับขนาดของตู้

• ประสิทธิภาพการใช้พลังงาน – มองหารุ่นที่ลดการใช้พลังงานในขณะที่ให้การจัดการระบายความร้อนที่มีประสิทธิภาพ

• ความต้องการในการบำรุงรักษา- เลือกโซลูชันที่ช่วยลดเวลาหยุดทำงานและความต้องการในการบำรุงรักษาให้เหลือน้อยที่สุด

เครื่องแลกเปลี่ยนความร้อนในตู้กับโซลูชั่นการทำความเย็นอื่นๆ

ธุรกิจต่างๆ มักจะเปรียบเทียบเครื่องแลกเปลี่ยนความร้อนแบบตู้กับวิธีการทำความเย็นอื่นๆ เช่น เครื่องปรับอากาศหรือระบบพัดลม ความแตกต่างมีดังนี้:

◆เครื่องแลกเปลี่ยนความร้อนกับเครื่องแลกเปลี่ยนความร้อน เครื่องปรับอากาศคอมเพรสเซอร์:

เครื่องปรับอากาศใช้พลังงานมากขึ้นและต้องการสารทำความเย็น ในขณะที่เครื่องแลกเปลี่ยนความร้อนประหยัดพลังงานมากกว่าและเป็นมิตรต่อสิ่งแวดล้อม

◆เครื่องแลกเปลี่ยนความร้อนกับพัดลม:

พัดลมหมุนเวียนอากาศแต่ปล่อยให้ฝุ่น สิ่งสกปรก และความชื้นเข้าไปในตู้ ตัวแลกเปลี่ยนความร้อนจะรักษาระบบปิดให้การปกป้องที่ดีกว่า

เหตุใดจึงเลือก Cytech Cabinet Heat Exchanger สำหรับการทำความเย็นตู้กลางแจ้ง

เครื่องแลกเปลี่ยนความร้อนแบบตู้ Cytech ได้รับการออกแบบมาเพื่อความทนทาน ประสิทธิภาพ และความสามารถในการปรับเปลี่ยนได้ นี่คือเหตุผลที่ลูกค้าเลือก Cytech:

◆วัสดุที่มีความน่าเชื่อถือสูง

• วัสดุคุณภาพสูง – สร้างด้วย โลหะที่ทนต่อการกัดกร่อน เพื่อประสิทธิภาพในระยะยาว

• เหล็กชุบสังกะสี, สแตนเลส, อลูมิเนียมให้เลือก

• การปฏิบัติตามการทดสอบอุณหภูมิและความชื้นสูง

การทดสอบอุณหภูมิและความชื้นสูงและการตรวจสอบด้วยสายตา

ผลการทดสอบ : หลังการทดสอบไม่มีการกัดกร่อนของเชื้อราบนพื้นผิว

การปฏิบัติตามการทดสอบหมอกเกลือและการตรวจสอบด้วยภาพ

เครื่องทดสอบสเปรย์เกลือ

ผลการทดสอบ:หลังการทดสอบไม่มีการกัดกร่อนของเชื้อราบนพื้นผิว

◆โซลูชั่นที่ปรับแต่งได้

• โซลูชันที่กำหนดเอง – การออกแบบที่ปรับแต่งให้ตรงตามความต้องการของลูกค้าโดยเฉพาะ

• พัดลมเสริม - พัดลมแบบแรงเหวี่ยงโค้งถอยหลังแบบ DC

• แกนแลกเปลี่ยนความร้อนเสริม -- ขนาดต่างๆ ของแผ่น Microchannel และ HEX

รุ่นเสริมสำหรับเครื่องแลกเปลี่ยนความร้อน
แบบอย่าง	การถ่ายเทความร้อน (W/K)	แรงดันไฟฟ้า (V/ ph/ Hz)	กำลังไฟฟ้า (W)	วงจรอากาศ (m³/h)	สูงxกว้างxลึก (มม.)	น้ำหนัก (กก.)
HEX-50	50/ก	220/1/50	120	400	750×411×118	20
HEX-60	60/ก	220/1/50	190	500	750×411×118	20
HEX-80	80/ก	220/1/50	260	800	1177×410×154	25
HEX-100	100/ก	220/1/50	260	900	1177×410×154	25
HEX-120	120/ก	220/1/50	330	1100	1237×410×154	28
HEX-150	150/ก	220/1/50	330	1300	1358×555×195	34
HEX-200	200/ก	220/1/50	360	2000	1520×600×198	38
ความจุความเย็นอื่น ๆ เครื่องแลกเปลี่ยนความร้อนตู้

◆มาตรฐานสากล

การปฏิบัติตามมาตรฐานสากล – รับประกันความปลอดภัยและประสิทธิภาพในตลาดโลก

◆เทคโนโลยีประหยัดพลังงาน

เทคโนโลยีประหยัดพลังงาน – ลดต้นทุนด้านพลังงานโดยไม่กระทบต่อประสิทธิภาพการทำงาน

◆การสนับสนุนลูกค้า

การสนับสนุนลูกค้าที่เชื่อถือได้ – บริการเฉพาะเพื่อช่วยเหลือในการเลือก การติดตั้ง และการบำรุงรักษา

การบำรุงรักษาตัวแลกเปลี่ยนความร้อนของตู้เป็นประจำช่วยให้มั่นใจถึงประสิทธิภาพการทำความเย็นที่เสถียร ปกป้องอุปกรณ์ที่มีความละเอียดอ่อน และลดต้นทุนการดำเนินงาน การปฏิบัติตามขั้นตอนการทำความสะอาดและตรวจสอบง่ายๆ ธุรกิจสามารถหลีกเลี่ยงการหยุดทำงานโดยไม่คาดคิด และยืดอายุการใช้งานของทั้งตัวแลกเปลี่ยนความร้อนและอุปกรณ์อิเล็กทรอนิกส์อันมีค่าภายในได้ ต่อไปนี้เป็นขั้นตอนบางส่วน

วิธีการใช้งานเครื่องแลกเปลี่ยนความร้อนของตู้แบบอากาศสู่อากาศ – ขั้นตอนและคู่มือผู้ใช้

1. การตรวจสอบก่อนการปฏิบัติงาน

ก่อนเปิดเครื่องแลกเปลี่ยนความร้อน ให้ดำเนินการตรวจสอบเหล่านี้:

• ตรวจสอบให้แน่ใจว่าประตูตู้ปิดสนิทเพื่อรักษาการไหลเวียนของอากาศภายใน

• ยืนยันว่าแหล่งจ่ายไฟตรงกับแรงดันไฟฟ้าและความถี่ที่กำหนดของตัวเครื่อง

• ตรวจสอบว่าช่องอากาศเข้าและทางออกไม่มีฝุ่น สิ่งกีดขวาง หรือสิ่งกีดขวาง

• ตรวจสอบว่าอินเทอร์เฟซการสื่อสาร (ถ้ามี เช่น Modbus, SNMP) เชื่อมต่ออย่างถูกต้อง

2. ขั้นตอนการเริ่มต้น

• เปิดเครื่อง: เปิดแหล่งจ่ายไฟหลัก

• การเปิดใช้งานพัดลม: พัดลมภายในและภายนอกจะเริ่มหมุนเวียนอากาศโดยอัตโนมัติ

• เริ่มต้นการถ่ายเทความร้อน: เทอร์โมไซฟอนหรือวงจรท่อความร้อนจะถ่ายเทความร้อนจากภายในตู้ไปยังอากาศภายนอก

• การตรวจสอบระบบควบคุม: หากรุ่นมีตัวควบคุมแบบดิจิทัล จอแสดงผลจะแสดงอุณหภูมิตู้ สัญญาณเตือน และสถานะของระบบ

3. การทำงานปกติ

ระหว่างการทำงานมาตรฐาน:

• ตัวแลกเปลี่ยนความร้อนทำงานอย่างต่อเนื่องเพื่อรักษาอุณหภูมิตู้ให้คงที่

• เซ็นเซอร์อุณหภูมิจะตรวจสอบอากาศในตู้และปรับความเร็วพัดลมหากรุ่นรองรับพัดลมแบบปรับความเร็วได้

• สามารถใช้โปรโตคอลการสื่อสาร (RS485/Modbus, SNMP, Ethernet) สำหรับการตรวจสอบระยะไกล

• บางยูนิตมีเอาต์พุตแจ้งเตือน (เช่น อุณหภูมิเกิน พัดลมขัดข้อง) ผ่านทางหน้าสัมผัสแห้งหรือรีเลย์

4. ขั้นตอนการปิดระบบ

• ปิดแหล่งจ่ายไฟหลักเมื่อไม่ได้ใช้งานตู้

• ปล่อยให้พัดลมหยุดสนิท

• สำหรับการบำรุงรักษา ให้ถอดสายไฟออกและปฏิบัติตามข้อควรระวังด้านความปลอดภัยที่ระบุไว้ในคู่มือผู้ใช้

5. ความพร้อมใช้งานของคู่มือผู้ใช้

Cytech จัดเตรียมคู่มือผู้ใช้ไว้กับตัวแลกเปลี่ยนความร้อนในตู้ทุกตัว คู่มือทั่วไปประกอบด้วย:

• ข้อมูลจำเพาะของผลิตภัณฑ์ (รุ่น อัตรากำลัง การไหลเวียนของอากาศ ความจุ)

• คู่มือการติดตั้ง (การติดตั้ง การเดินสายไฟฟ้า ทิศทางการไหลของอากาศ)

• ขั้นตอนการทำงาน (การเริ่มต้น การทำงานปกติ การปิดเครื่อง)

• ข้อควรระวังเพื่อความปลอดภัย (ความปลอดภัยทางไฟฟ้า, คำแนะนำในการจัดการ)

• คำแนะนำในการบำรุงรักษา (การทำความสะอาดตัวกรอง การตรวจสอบพัดลม กำหนดการตรวจสอบ)

• คู่มือการแก้ไขปัญหา (รหัสสัญญาณเตือน การจัดการข้อผิดพลาด)

หากคุณซื้ออุปกรณ์ ให้ขอคู่มือผู้ใช้อย่างเป็นทางการจากซัพพลายเออร์หรือผู้ผลิตเสมอเพื่อการทำงานที่ปลอดภัยและถูกต้อง

คู่มือการบำรุงรักษาเครื่องแลกเปลี่ยนความร้อนแบบตู้ทีละขั้นตอน

1. ตรวจสอบหน่วยอย่างสม่ำเสมอ

• ตรวจสอบตัวแลกเปลี่ยนความร้อนทุกๆ 1-3 เดือน ขึ้นอยู่กับสภาพแวดล้อมของคุณ

• มองหาการสะสมของฝุ่น การกัดกร่อน หรือเสียงที่ผิดปกติ

2. ทำความสะอาดไส้กรองอากาศ

• เครื่องแลกเปลี่ยนความร้อนในตู้ส่วนใหญ่มาพร้อมกับตัวกรองอากาศป้องกัน

• ถอดและทำความสะอาดตัวกรองด้วยลมอัด หรือเปลี่ยนหากเสื่อมสภาพ

• ตัวกรองที่สะอาดช่วยให้มั่นใจได้ถึงการไหลเวียนของอากาศที่เหมาะสมและลดความเครียดในระบบทำความเย็น

3. ทำความสะอาดพื้นผิวตัวแลกเปลี่ยนความร้อน

• ฝุ่นและสิ่งสกปรกมักสะสมบนครีบหรือคอยล์

• ใช้แปรงขนนุ่ม เครื่องดูดฝุ่น หรือลมอัดเพื่อทำความสะอาดพื้นผิวอย่างอ่อนโยน

• หลีกเลี่ยงสารเคมีรุนแรงที่อาจสร้างความเสียหายให้กับสารเคลือบป้องกัน

4. ตรวจสอบการอุดตันของการไหลของอากาศ

• ตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางรอบๆ ช่องอากาศเข้าและทางออก

• รักษาระยะห่างรอบๆ ตู้อย่างน้อย 30–50 ซม. เพื่อให้อากาศไหลเวียนได้สะดวก

5. ตรวจสอบซีลและปะเก็น

• ซีลที่เสียหายอาจทำให้เกิดความชื้นหรือฝุ่นภายในตู้ได้

• เปลี่ยนปะเก็นที่ชำรุดทันทีเพื่อรักษาระดับการป้องกัน IP

6. ตรวจสอบประสิทธิภาพอุณหภูมิ

• ตรวจสอบอุณหภูมิภายในตู้อย่างสม่ำเสมอ

• หากอุณหภูมิสูงขึ้นแม้จะทำความสะอาดแล้ว ตัวแลกเปลี่ยนความร้อนอาจจำเป็นต้องได้รับบริการหรือเปลี่ยนใหม่

7. การบริการอย่างมืออาชีพ

• กำหนดเวลาการบำรุงรักษาอย่างมืออาชีพปีละครั้ง

• ช่างเทคนิคสามารถตรวจสอบเชิงลึก ตรวจสอบการกัดกร่อน และรับประกันประสิทธิภาพ

แนวทางปฏิบัติที่ดีที่สุดในการยืดอายุเครื่องแลกเปลี่ยนความร้อนในตู้ของคุณ

→ ติดตั้งตู้ในบริเวณที่ร่มหรือเย็นเพื่อลดภาระความร้อนภายนอก

→ ใช้ตัวกรองคุณภาพสูงเพื่อการป้องกันฝุ่นที่ดีขึ้น

→ รักษาการต่อสายดินอย่างเหมาะสมเพื่อหลีกเลี่ยงความเสียหายทางไฟฟ้า

→ เก็บบันทึกการบำรุงรักษาเพื่อติดตามกำหนดการบริการ

คำถามที่พบบ่อย (FAQ)

Q1: จุดประสงค์หลักของเครื่องแลกเปลี่ยนความร้อนแบบตู้คืออะไร?

ตอบ: วัตถุประสงค์หลักคือเพื่อขจัดความร้อนออกจากภายในตู้ไฟฟ้าและทำให้อุปกรณ์ทำงานที่อุณหภูมิที่ปลอดภัย

Q2: เครื่องแลกเปลี่ยนความร้อนแบบตู้แตกต่างจากเครื่องปรับอากาศอย่างไร?

ตอบ: เครื่องแลกเปลี่ยนความร้อนต่างจากเครื่องปรับอากาศตรงที่ไม่ใช้สารทำความเย็นและใช้พลังงานน้อยกว่า จึงเป็นมิตรต่อสิ่งแวดล้อมและคุ้มต้นทุนมากขึ้น

คำถามที่ 3: เครื่องแลกเปลี่ยนความร้อนแบบตู้สามารถใช้กลางแจ้งได้หรือไม่?

ตอบ: ใช่ หลายรุ่นได้รับการออกแบบสำหรับการใช้งานกลางแจ้ง โดยให้การป้องกันฝน ฝุ่น และสภาพอากาศที่รุนแรง

คำถามที่ 4: อุตสาหกรรมใดที่ได้รับประโยชน์มากที่สุดจากเครื่องแลกเปลี่ยนความร้อน

ตอบ: โทรคมนาคม การจัดเก็บพลังงาน ระบบอัตโนมัติทางอุตสาหกรรม และพลังงานหมุนเวียนคืออุตสาหกรรมชั้นนำบางส่วนที่ต้องพึ่งพาสิ่งเหล่านี้

คำถามที่ 5: เครื่องแลกเปลี่ยนความร้อนจำเป็นต้องได้รับการบำรุงรักษาบ่อยแค่ไหน?

ตอบ: อุปกรณ์ดังกล่าวต้องการการบำรุงรักษาเพียงเล็กน้อย โดยปกติจะทำความสะอาดเป็นระยะเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด

คำถามที่ 6: เครื่องแลกเปลี่ยนความร้อนแบบตู้ประหยัดพลังงานหรือไม่

ตอบ: ใช่ ประหยัดพลังงานมากกว่าเครื่องปรับอากาศและพัดลมอย่างมาก ซึ่งช่วยลดต้นทุนการดำเนินงาน

คำถามที่ 7: ฉันสามารถปรับแต่งเครื่องแลกเปลี่ยนความร้อนแบบตู้ให้เหมาะกับการใช้งานของฉันได้หรือไม่

ตอบ: อย่างแน่นอน Cytech นำเสนอโซลูชันแบบกำหนดเองเพื่อให้เหมาะกับความต้องการในการระบายความร้อนและการออกแบบตู้ที่เฉพาะเจาะจง

คำถามที่ 8: ฉันควรทำความสะอาดตัวแลกเปลี่ยนความร้อนในตู้บ่อยแค่ไหน?

ตอบ:ทุก 1-3 เดือน ขึ้นอยู่กับระดับฝุ่นและสภาพแวดล้อม

คำถามที่ 9: ฉันสามารถล้างตัวแลกเปลี่ยนความร้อนด้วยน้ำได้หรือไม่

ตอบ: ทางที่ดีควรหลีกเลี่ยงน้ำ ใช้ลมอัด เครื่องดูดฝุ่น หรือแปรงขนนุ่ม

คำถามที่ 10: จะเกิดอะไรขึ้นหากฉันไม่บำรุงรักษาตัวแลกเปลี่ยนความร้อนของตู้?

ตอบ:การสะสมของฝุ่นลดประสิทธิภาพการทำความเย็น เพิ่มการใช้พลังงาน และเสี่ยงต่อการเกิดความร้อนสูงเกินไปของอุปกรณ์

คำถามที่ 11: ฉันจะทราบได้อย่างไรว่าตัวแลกเปลี่ยนความร้อนในตู้ของฉันทำงานล้มเหลว

ตอบ:สัญญาณต่างๆ ได้แก่ อุณหภูมิตู้ที่สูงขึ้น การปิดอุปกรณ์บ่อยครั้ง และเสียงรบกวนที่ผิดปกติ

คำถามที่ 12: เครื่องแลกเปลี่ยนความร้อนแบบตู้จำเป็นต้องได้รับบริการอย่างมืออาชีพหรือไม่?

ตอบ: ได้ แนะนำให้มีการตรวจสอบโดยผู้เชี่ยวชาญเป็นประจำทุกปีเพื่อประสิทธิภาพในระยะยาว

บทสรุป

ในอุตสาหกรรมที่จำเป็นต้องมีความแม่นยำ ประสิทธิภาพ และความน่าเชื่อถือ เครื่องแลกเปลี่ยนความร้อนแบบตู้มีบทบาทสำคัญในการปกป้องอุปกรณ์จากความเสียหายจากความร้อน ประหยัดพลังงาน บำรุงรักษาต่ำ และได้รับการออกแบบให้ทนทานต่อสภาพแวดล้อมที่รุนแรงพร้อมทั้งยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน ตั้งแต่โทรคมนาคมไปจนถึงพลังงานหมุนเวียน ระบบเหล่านี้ช่วยให้การดำเนินงานราบรื่น ปลอดภัย และคุ้มค่า

ด้วยการลงทุนในตู้แลกเปลี่ยนความร้อนที่เหมาะสม ธุรกิจต่างๆ ไม่เพียงแต่ปกป้องอุปกรณ์ของตนเท่านั้น แต่ยังประหยัดในระยะยาวและมีเสถียรภาพในการดำเนินงานอีกด้วย
