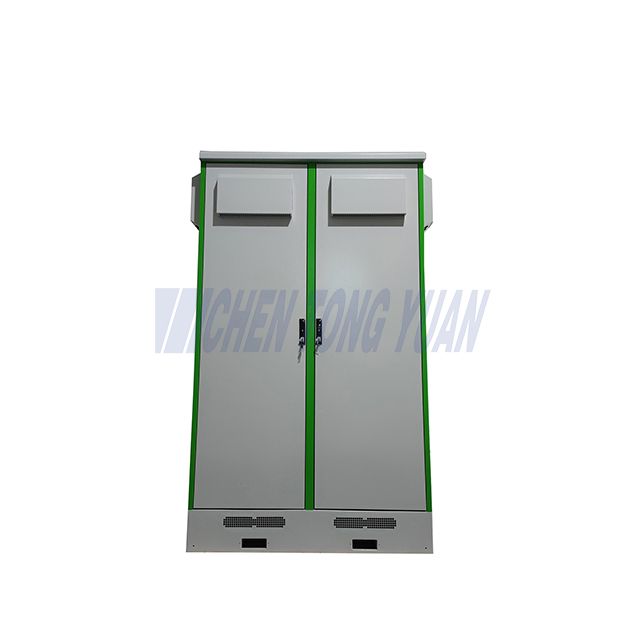

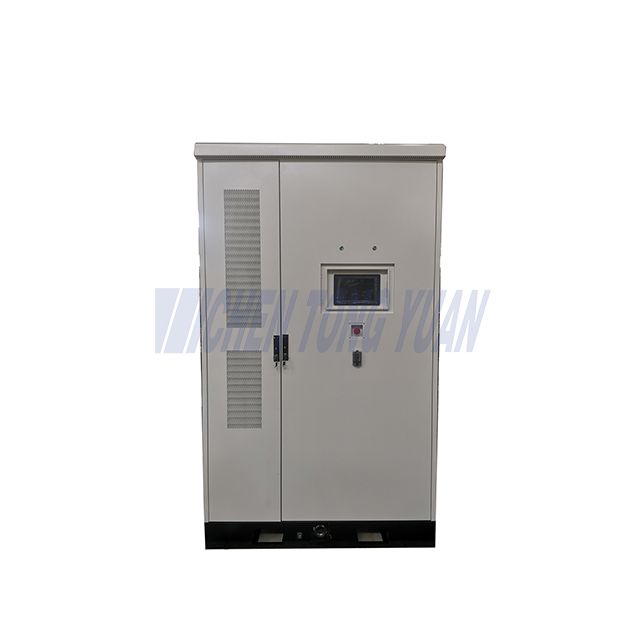

نظام تخزين الطاقة الصناعية والتجارية بقدرة 30 كيلو وات - 240 كيلو وات

فيديو نظام تخزين الطاقة الصناعية والتجارية

مقدمة عن نظام تخزين الطاقة الصناعية والتجارية

نظام تخزين الطاقة الصناعية والتجارية هو نظام يمكنه تخزين الطاقة الكهربائية وإمدادات الطاقة، مع الانتقال السلس، وحلقة الذروة وملء الوادي، وتنظيم التردد والجهد وغيرها من الوظائف. يمكنها تسهيل إنتاج الطاقة الشمسية وطاقة الرياح، وتقليل تأثير العشوائية والفجوة والتقلبات على شبكة الطاقة والمستخدمين؛ الشحن في فترة سعر الوادي والتفريغ في فترة ذروة السعر يمكن أن يقلل من نفقات الكهرباء للمستخدم؛ في حالة انقطاع الطاقة في شبكة الطاقة الكبيرة، يمكن أن تعمل بشكل مستقل لضمان إمدادات الطاقة دون انقطاع للمستخدمين.

معلمة نظام تخزين الطاقة الصناعية والتجارية

وفاق سطيف	30 كيلو واط	60 كيلو واط
أقصى قدر من الطاقة قابلة للتطوير	90 كيلو واط	180 كيلو واط
سعة البطارية	87.92 كيلوواط ساعة	163.84 كيلوواط ساعة
تصنيف جهد الشبكة	230/400 فولت 3P+N+PE
تردد الشبكة المقدر	50 هرتز
الحجم ( العرض*العمق*الارتفاع )	789*1180*2450 مللي متر	1577*1180*2450 ملم
شروط التثبيت	في الهواء الطلق	في الهواء الطلق
مستوى الحماية	IP55	IP55
نطاق رطوبة العمل	0%~95% (عدم التكثيف)
نطاق درجة حرارة العمل	-30درجه مئوية ~ +50 درجه مئوية ( > 45 درجه مئوية، مع التخفيض)
واجهة الاتصالات	يمكن، RS485
ماركة خلية البطارية	LFP (عشية)
معدل التفريغ	1C
سعة بطارية واحدة	5.12 كيلووات ساعة
كمية البطارية	16	32

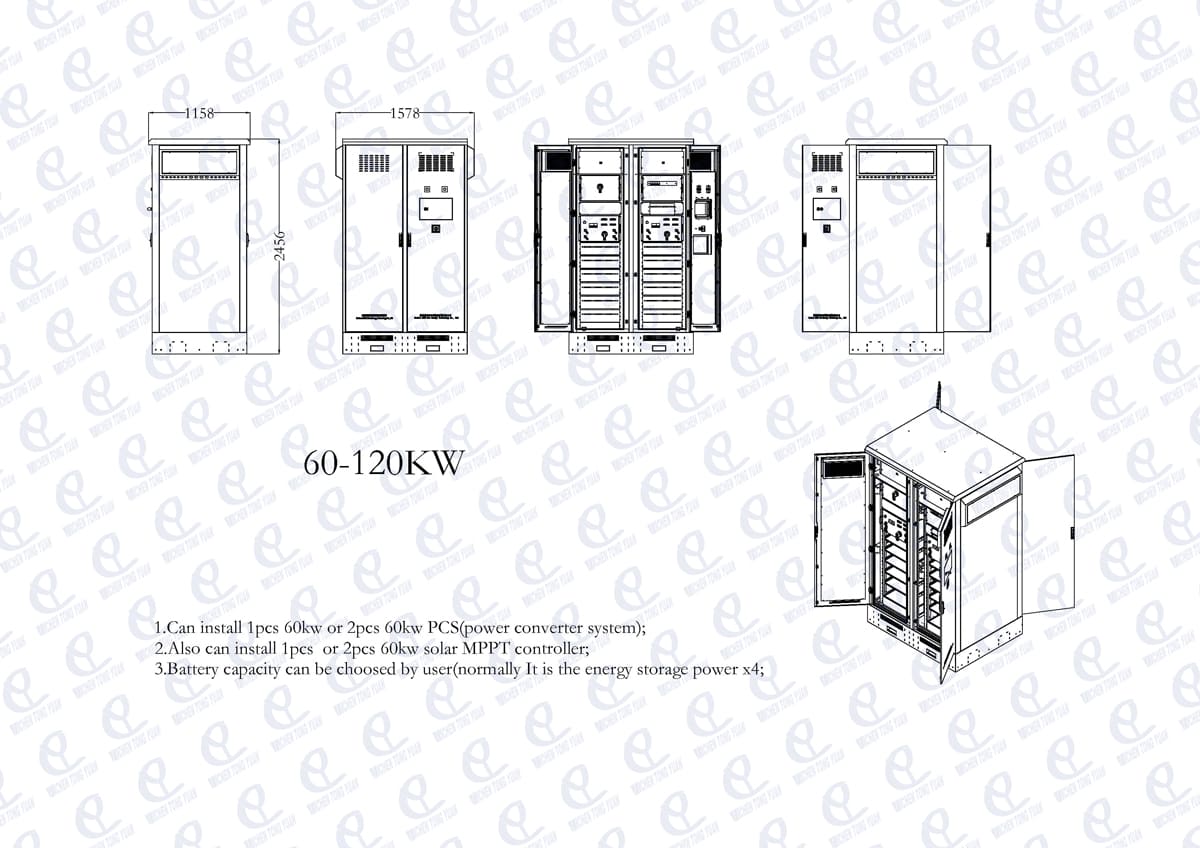

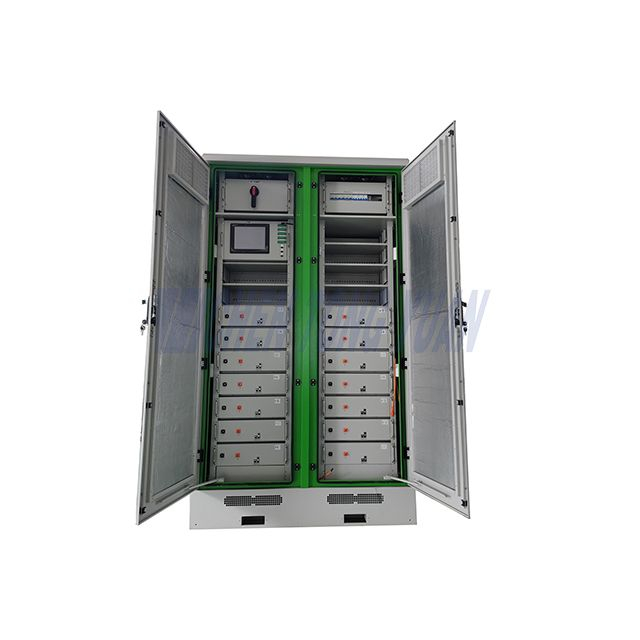

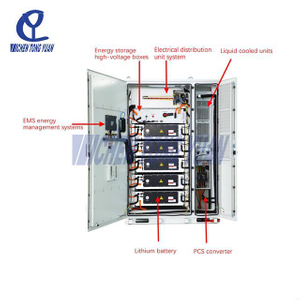

رسم خزانة نظام تخزين الطاقة

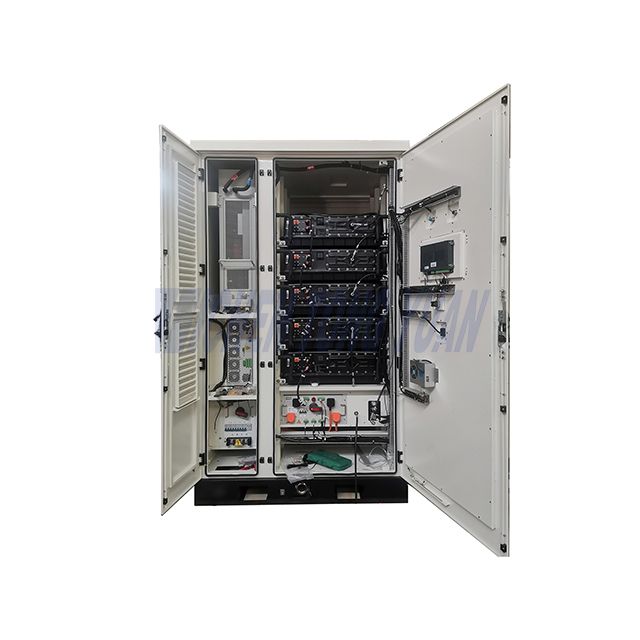

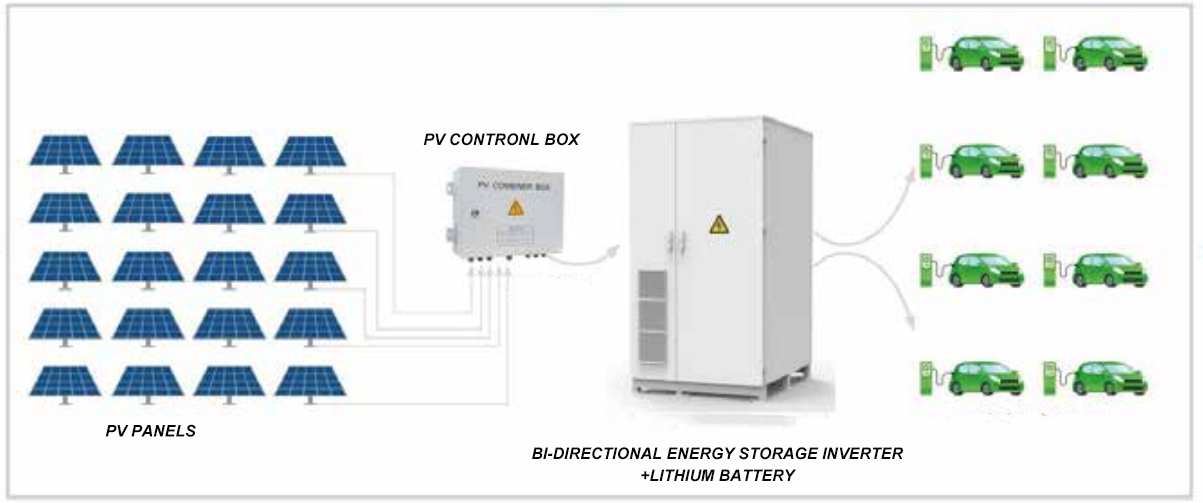

مكونات النظام لنظام تخزين الطاقة الصناعية والتجارية

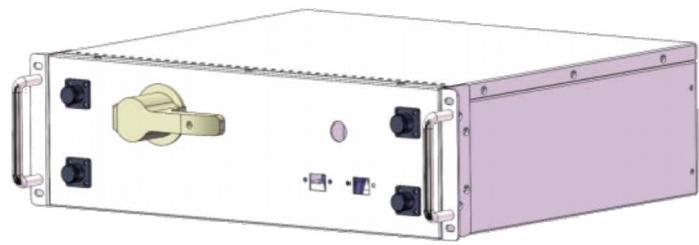

نظام إدارة البطارية (BMS) لنظام تخزين الطاقة الصناعية والتجارية

وفقًا لقدرة اتصالات النظام وأمن النظام، يعتمد نظام إدارة البطارية بنية ثلاثية الطبقات. يقوم جهاز التحكم التابع بجمع الجهد ودرجة الحرارة لكل وحدة. تحصل وحدة التحكم الرئيسية على بيانات التحكم التابعة والجهد والتيار من خلال الاتصال.

اسم	المعلمة
قوة النظام	تيار مستمر 24 فولت
نطاق الكشف عن جهد الخلية الواحدة	0 فولت ~ 5 فولت
دقة الكشف عن جهد الخلية الواحدة	± 5 مللي فولت
نطاق كشف درجة الحرارة	40 درجة مئوية ~ 85 درجة مئوية
دقة الكشف عن درجة الحرارة	±1 درجة مئوية
إجمالي نطاق الكشف عن الجهد	0 فولت ~ 1000 فولت
إجمالي دقة الكشف عن الجهد	1%FSR
كشف العزل	دعم الجهد الأقصى 1200 فولت، وخطأ الكشف أقل من 10%
نطاق الكشف الحالي	-300A-300A
دقة الكشف الحالية	1%FSR
دقة شركة نفط الجنوب	6%
معادلة التيار	100 مللي أمبير
واجهة الاتصالات	يمكن، RS485
حماية الزائد	الشحن الزائد، والإفراط في التفريغ، والإفراط في درجة الحرارة، وماس كهربائى وغيرها من وسائل الحماية، ويمكن ضبط إعداد الحماية

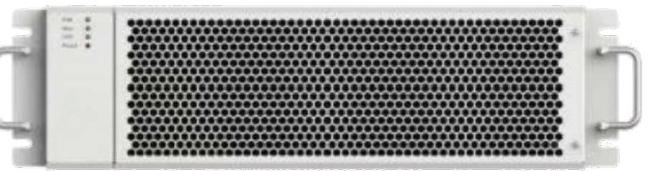

محول نظام تخزين الطاقة الصناعية والتجارية (PCS)

في نظام تخزين الطاقة، بالإضافة إلى وظيفة العاكس ثنائي الاتجاه، يمكن لمحول تخزين الطاقة أيضًا دعم شبكة الطاقة، وضمان التشغيل المستقر لنظام شبكة الطاقة، وتوفير القدرة على تحمل التأثير قصير المدى، وإمدادات الطاقة السلسة، وتخزين الطاقة، وحلاقة الذروة وملء الوادي.

نموذج		30 كيلو واط	60 كيلو واط
المعلمات الجانبية للتيار المستمر	ماكس الجهد	1000 فولت	1000 فولت
	الجهد المقنن	800 فولت	800 فولت
	نطاق جهد العمل	680 ~ 1000 فولت	680 ~ 1000 فولت
	أقصى تيار للشحن/التفريغ	44 أ	88 أ
معلمات اتصال شبكة التيار المتردد	أقصى قوة مدخلات واضحة	30 كيلو فولت أمبير	60 كيلو فولت أمبير
	ماكس مدخلات الطاقة النشطة	30 كيلو واط	60 كيلو واط
	تصنيف جهد الإدخال	230/400 فولت تيار متردد، 3P+N+PE	230/400 فولت تيار متردد، 3P+N+PE
	أقصى تيار الإدخال المستمر	43 أ	86 أ
	تردد الإدخال المقدر	50 هرتز	50 هرتز
معلمات التيار المتردد خارج الشبكة	تصنيف الجهد الناتج	230/400 فولت تيار متردد، 3P+N+PE	230/400 فولت تيار متردد، 3P+N+PE
	تردد الإخراج المقدر	50 هرتز	50 هرتز
	أقصى تيار الإخراج المستمر	43 أ	86 أ
	ماكس انتاج الطاقة النشطة	30 كيلو واط	60 كيلو واط
	ماكس انتاج الطاقة الواضحة	30 كيلو فولت أمبير	60 كيلو فولت أمبير
المعلمات العامة	سعة التحميل غير المتوازنة	100%	100%
	عامل الطاقة	>0.98	>0.98
	نطاق درجة حرارة العمل	-30～+60 درجة مئوية (> 45 درجة مئوية، سوف ينخفض)	-30～+60 درجة مئوية (> 45 درجة مئوية، سوف ينخفض)
	أقصى قدر من الكفاءة	98.5%	98.5%
	وظيفة بدء التيار المتردد/المستمر	نعم	نعم
	الأبعاد (العرض*العمق*الارتفاع)	436*550*130 مللي متر	436*550*130 مللي متر
	وزن	25 كجم	28 كجم

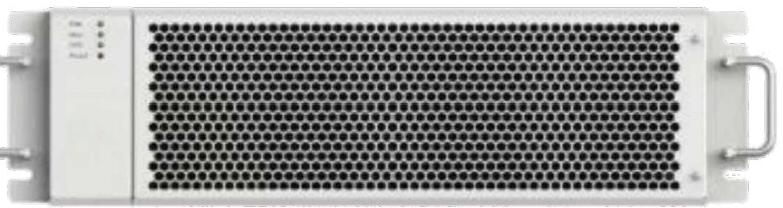

وحدة تحكم MPPT

تعتمد وحدة الطاقة لوحدة التحكم MPPT على أحدث تصميم الأجهزة الأمثل وخوارزمية التحكم المتقدمة، والتي تتميز بالتحكم الذكي والموثوقية العالية.

نموذج	30 أ	60 أ
المعلمة الجانبية الكهروضوئية
أقصى قوة لمكونات الإدخال	42 كيلو واط	84 كيلو واط
أقصى جهد الإدخال	1000 فولت تيار مستمر	1000 فولت تيار مستمر
نطاق الجهد MPPT	200 ~ 850 فولت تيار مستمر	200 ~ 850 فولت تيار مستمر
بدء الجهد	200 فولت تيار مستمر	200 فولت تيار مستمر
MPPT	1	1
الطريقة الكهروضوئية	1	1
ماكس المدخلات الحالية	100أدك	200 أدك
المعلمة الجانبية للتيار المستمر
أقصى جهد للتيار المستمر	1000 فولت تيار مستمر	1000 فولت تيار مستمر
الجهد المقنن	800 فولت تيار مستمر	800 فولت تيار مستمر
نطاق الجهد	350 ~ 1000VDC	350 ~ 1000VDC
ماكس الحالي المستمر	50 أدك	100 فولت تيار مستمر
أقصى قوة مستمرة	30 كيلو واط	60 كيلو واط
الأبعاد (العرض*العمق*الارتفاع)	436*550*130 مللي متر	436*550*130 مللي متر
وزن	25 كجم	30 كجم

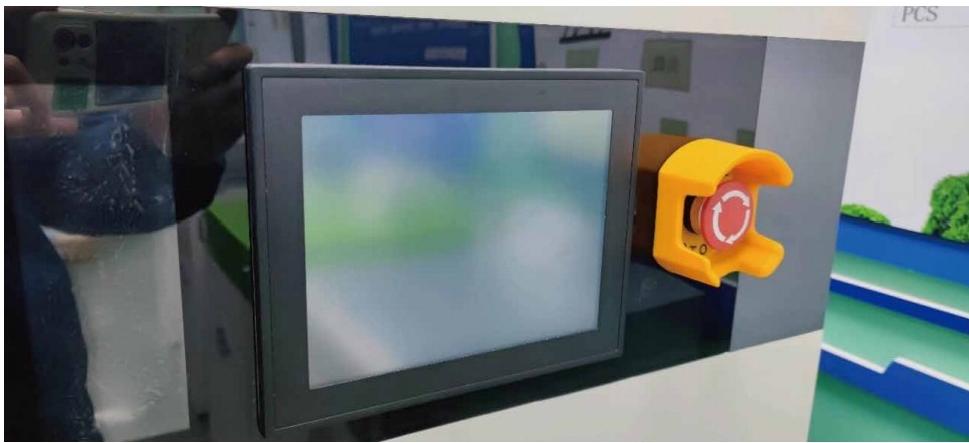

نظام إدارة الطاقة (EMS)

في نظام تخزين الطاقة الصناعية والتجارية، تنقسم طوبولوجيا اتصالات EMS إلى طبقتين. الطبقة العليا هي نظام المراقبة المركزي العام.

المعدات السفلية: محول تخزين الطاقة، ونظام إدارة البطارية (BMS)، ومعدات المراقبة البيئية، ونظام الحماية من الحرائق، وتكييف الهواء أو نظام التحكم في الوصول، وما إلى ذلك كلها متصلة بنظام المراقبة (حاليًا مع إدارة سلطة المسؤول، والتحكم في الوصول الناعم).

يكمل مضيف المراقبة اتصال الشبكة، والتحويل، والحصول على البيانات، والمعالجة المحلية للبيانات، وتحويل البروتوكول وتبادل الأوامر بين أنظمة المراقبة والتحكم في الموقع، وتشغيل مراقبة شاشة المستخدم المحلي، واستراتيجية التحكم، ووظائف خادم الويب، ويدرك جمع ونقل البيانات ذات السعة الكبيرة بسرعة عالية في الوقت الفعلي، وذلك لضمان قدرة نظام المحطة الرئيسية على الحصول على جميع معلومات المراقبة والمراقبة بسرعة ودقة، وتغذية راجعة في الوقت المناسب لتشوهات النظام والأخطاء التي تكتشفها الشبكة، وضمان تحديد المواقع والاسترداد بسرعة. (يجب تحقيقه من خلال نظام إدارة المباني على مستوى المحطة)

مثال على اختيار الحلول القابلة للتطوير لأنظمة تخزين الطاقة

قوة أجهزة الكمبيوتر	قوة MPPT	سعة البطارية	خدمات إدارة المباني	إي إم إس	مكيف الهواء	نظام إطفاء الحريق	الكمية مجلس الوزراء
30 كيلو واط	30 كيلو واط	81.92 كيلوواط ساعة	1	1	1	1	1
60 كيلو واط	60 كيلو واط	163.84 كيلوواط ساعة	1	1	2	1	1
120 كيلو واط	60/120 كيلو واط	163.84 كيلوواط ساعة	1	1	2	1	1
180 كيلو واط	120/180 كيلو واط	409.6 كيلووات في الساعة	1	1	4	2	2
240 كيلو واط	180/240 كيلو واط	635.36 كيلوواط ساعة	1	1	6	3	3

قائمة نظام تخزين الطاقة 30 كيلو واط

اسم المعدات	معلمة المواصفات	وحدة	الكمية	ملاحظة
أجهزة الكمبيوتر	30 كيلو واط	جهاز كمبيوتر شخصى	1
MPPT	30 كيلو واط	جهاز كمبيوتر شخصى	1
بطارية ليثيوم	81.92 كيلووات ساعة (5.12 كيلووات ساعة/قطعة)	جهاز كمبيوتر شخصى	16	خيار
مكيف الهواء		جهاز كمبيوتر شخصى	1
طفاية حريق		جهاز كمبيوتر شخصى	1
إي إم إس		جهاز كمبيوتر شخصى	1
لوحة شمسية	440 واط/قطعة	جهاز كمبيوتر شخصى	64	خيار
مجلس الوزراء		أجهزة الكمبيوتر	1
توزيع الطاقة والمواد المساعدة		تعيين	1

قائمة نظام تخزين الطاقة 60 كيلو وات

اسم المعدات	معلمة المواصفات	وحدة	الكمية	ملاحظة
أجهزة الكمبيوتر	60 كيلو واط	جهاز كمبيوتر شخصى	1
MPPT	60 كيلو واط	جهاز كمبيوتر شخصى	1
بطارية ليثيوم	163.84 كيلووات ساعة (5.12 كيلووات ساعة/قطعة)	جهاز كمبيوتر شخصى	16	خيار
مكيف الهواء		جهاز كمبيوتر شخصى	2
طفاية حريق		جهاز كمبيوتر شخصى	1
إي إم إس		جهاز كمبيوتر شخصى	1
لوحة شمسية	440 واط/قطعة	جهاز كمبيوتر شخصى	128	خيار
مجلس الوزراء		أجهزة الكمبيوتر	1
توزيع الطاقة والمواد المساعدة		تعيين	1

تطبيقات نظام تخزين الطاقة الصناعية والتجارية

1. استقرار الشبكة والخدمات المساعدة

1.1 تنظيم التردد

• استجابة سريعة: يوفر على نطاق الشبكة نظام تخزين طاقة بطارية ليثيوم أيون معدلات انحدار أقل من ثانية (< 200 مللي ثانية)، مما يصحح انحرافات التردد على الفور ويتفوق على احتياطيات الدوران التقليدية.

• الإيرادات الإضافية: من خلال المشاركة في أسواق ISO/RTO (على سبيل المثال، PJM وCAISO)، يستطيع المشغلون تحقيق الدخل من تنظيم الترددات السريعة واحتياطيات الطوارئ، وغالبًا ما يحققون معدل عائد داخلي > 10%.

• الامتثال التنظيمي: تتوافق العواكس مع أمر FERC رقم 841، مما يوفر إمكانات تجاوز الأخطاء وLVRT لتحقيق تكامل سلس للشبكة.

1.2 دعم الجهد وتعويض VAR

• دعم VAR الديناميكي: يقوم نظام تخزين الطاقة المعياري بحقن أو امتصاص الطاقة التفاعلية (± 100 ميجا فولت أمبير لكل وحدة)، مما يعمل على تثبيت ملفات الجهد الكهربي وتقليل الوميض في مغذيات التوزيع.

• تأجيل البنية التحتية: من خلال الحفاظ على جهد وحدة التغذية في حدود التسامح، يمكن للمرافق تأجيل أو تقليص حجم ترقيات المحطات الفرعية - مما يوفر عادةً 500 ألف دولار - 2 مليون دولار لكل وحدة تغذية.

2. تكامل الطاقة المتجددة ومراجحة الطاقة

2.1 التخفيف من التقطع

• نظام الإدارة البيئية المعتمد على الذكاء الاصطناعي: يعمل التنبؤ المتقدم لحالة الشحن على مواءمة الشحن/التفريغ مع الإشعاع الشمسي وتنبؤات الرياح، مما يقلل من تقليص الطاقة الكهروضوئية بنسبة تصل إلى 30%.

• تحسين دورة الحياة: يحقق الذي نظام تخزين طاقة بطارية أيون الليثيوم تم تصنيفه لأكثر من 6000 دورة بنسبة 80% من وزارة الدفاع عمرًا تقويميًا يزيد عن 15 عامًا، مما يؤدي إلى خفض تكلفة التخزين المستوية (LCOS).

2.2 حلاقة الذروة وخفض رسوم الطلب

• تخفيض وقت الذروة باستخدام نظام تخزين طاقة البطارية: يوفر التفريغ أثناء نوافذ التعريفة القصوى توفيرًا بنسبة 20 إلى 40% في رسوم الطلب.

• موازنة التعريفة: يؤدي فرض رسوم بقيمة 0.05 دولار أمريكي/كيلوواط ساعة خارج أوقات الذروة والتفريغ عند ذروة 0.25 دولار أمريكي/كيلوواط ساعة إلى زيادة العوائد الاقتصادية إلى أقصى حد.

• النشر القابل للتطوير: يدعم نظام تخزين الطاقة المعياري زيادات 'الدفع عند النمو' (على سبيل المثال، 250 كيلووات/500 كيلووات في الساعة لكل حامل)، مما يتوافق مع السعة مع ملفات تعريف الحمل المتطورة.

3. وظائف الطاقة الاحتياطية و UPS

• النقل السلس: تضمن محولات النقل الثابتة ذات الحالة الصلبة مع تكرار العاكس N+1 التبديل لمدة < 4 مللي ثانية، مما يحافظ على الأحمال الحيوية في مراكز البيانات والمستشفيات ومراكز الاتصالات.

• تحديد أولويات التحميل: يقوم EMS بتسلسل الدوائر غير الحرجة، مما يزيد من وقت التشغيل بنسبة 15-20% ويحتفظ بالطاقة لأنظمة سلامة الحياة والاتصالات.

4. إدارة الطلب الصناعي

• دعم بدء تشغيل المحرك: يتم تخزين معدات السحب الثقيل (6-8× تيار التدفق) بواسطة نظام تخزين الطاقة المعياري ، مما يمنع عقوبات المرافق ويسهل ملفات تعريف الحمل.

• تصحيح عامل الطاقة: تعمل بنوك المكثفات المدمجة ودعم VAR العاكس على رفع عامل الطاقة إلى > 0.98، مما يقلل من رسوم الطاقة التفاعلية الإضافية.

5. حالات الاستخدام الناشئة والمتخصصة

• الشبكات الصغيرة وطاقة الحرم الجامعي: تحقق أنظمة تخزين طاقة المولدات الهجينة + بطاريات الليثيوم أيون اختراقًا لمصادر الطاقة المتجددة بنسبة تزيد عن 90% مع إمكانية البدء الأسود.

• محطات الطاقة الافتراضية (VPPs): تنافس الأصول المعيارية المجمعة في أسواق الجملة، مما يوفر مرونة على مستوى الشبكة مع الحفاظ على المرونة خلف العداد.

• محاور الشحن السريع للمركبات الكهربائية: تعمل تقنية BESS الموجودة في الموقع على تقليل تأثير الشبكة، مما يتيح الشحن السريع المتزامن للتيار المستمر دون الحاجة إلى ترقيات التوزيع المكلفة.

خاتمة

يعمل الأمثل نظام تخزين الطاقة الصناعية والتجارية - سواء كان نظام تخزين طاقة بطارية ليثيوم أيون أو نظام تخزين الطاقة المعياري - على إطلاق العنان لخدمات الشبكة الحيوية، وتعزيز التكامل المتجدد، وتحقيق عوائد مالية قوية. يؤدي تنفيذ استراتيجيات تقليل وقت الذروة باستخدام إستراتيجيات نظام تخزين طاقة البطارية إلى زيادة عائد الاستثمار والمرونة التشغيلية.
