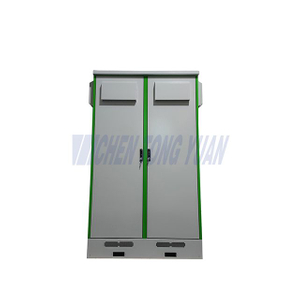

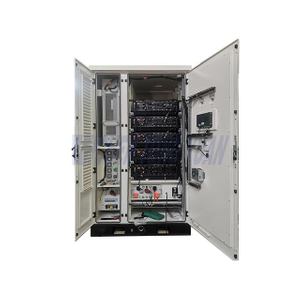

Sistema de almacenamiento de energía industrial y comercial de 30kw-240kw

Video del sistema de almacenamiento de energía industrial y comercial

Introducción al sistema de almacenamiento de energía industrial y comercial

El sistema de almacenamiento de energía industrial y comercial es un sistema que puede almacenar energía eléctrica y suministrar energía, con una transición suave, reducción de picos y llenado de valles, regulación de frecuencia y voltaje y otras funciones. Puede suavizar la producción de energía solar y eólica y reducir el impacto de su aleatoriedad, brecha y fluctuación en la red eléctrica y los usuarios; Cargar en el período de precios valle y descargar en el período de precios pico puede reducir el gasto de electricidad del usuario; En caso de un corte de energía en la gran red eléctrica, puede funcionar de forma independiente para garantizar el suministro de energía ininterrumpida a los usuarios.

Parámetro del sistema de almacenamiento de energía industrial y comercial

ESS	30kW	60kW
Potencia máxima escalable	90kW	180kW
Capacidad de la batería	87,92 KWh	163,84 KWh
Tensión nominal de red	230/400V 3P+N+PE
Frecuencia de red nominal	50HZ
Tamaño ( Ancho*Profundidad*Alto )	789*1180*2450mm	1577*1180*2450mm
Condiciones de instalación	Exterior	Exterior
Nivel de protección	IP55	IP55
Rango de humedad de trabajo	0%~95%(sin condensación)
Rango de temperatura de trabajo	-30℃ ~+50 ℃（ >45 ℃, se reducirá)
Interfaz de comunicación	CAN, RS485
Marca de celda de batería	LFP(EVE)
Tasa de descarga	1C
Capacidad de una sola batería	5,12 kWh
Cantidad de batería	16	32

Dibujo del gabinete del sistema de almacenamiento de energía

Componentes del sistema de almacenamiento de energía industrial y comercial

Sistema de gestión de baterías (BMS) para sistemas de almacenamiento de energía industriales y comerciales

Según la capacidad de comunicación y la seguridad del sistema, el sistema de gestión de baterías adopta una arquitectura de tres capas. El control esclavo recopila el voltaje y la temperatura de cada unidad. El controlador maestro obtiene los datos de control esclavo, el voltaje y la corriente a través de la comunicación.

Nombre	Parámetro
Alimentación del sistema	CC 24 V
Rango de detección de voltaje de celda única	0V~5V
Precisión de detección de voltaje de celda única	±5mV
Rango de detección de temperatura	40 ℃ ~ 85 ℃
Precisión de detección de temperatura	±1℃
Rango de detección de voltaje total	0V~1000V
Precisión de detección de voltaje total	1% TEF
Detección de aislamiento	Admite el voltaje máximo de 1200 V y el error de detección es inferior al 10%
Rango de detección actual	-300A-300A
Precisión de detección actual	1% TEF
Precisión del SOC	6%
Corriente de ecualización	100mA
Interfaz de comunicación	CAN, RS485
Protección contra sobrecarga	Sobrecarga, sobredescarga, sobretemperatura, cortocircuito y otras protecciones, y se puede configurar la configuración de protección

Convertidor de sistemas de almacenamiento de energía industrial y comercial (PCS)

En el sistema de almacenamiento de energía, además de la función de inversor bidireccional, el convertidor de almacenamiento de energía también puede soportar la red eléctrica, garantizar el funcionamiento estable del sistema de red eléctrica, proporcionar la capacidad de resistir impactos a corto plazo, suministro de energía fluido, almacenamiento de energía, reducción de picos y llenado de valles.

Modelo		30kW	60kW
Parámetros del lado CC	voltaje máximo	1000V	1000V
	Tensión nominal	800V	800V
	Rango de voltaje de trabajo	680~1000V	680~1000V
	Corriente máxima de carga/descarga	44A	88A
Parámetros de conexión a la red AC	Potencia aparente de entrada máxima	30KVA	60KVA
	Potencia activa de entrada máxima	30kW	60kW
	Tensión de entrada nominal	230/400VAC,3P+N+PE	230/400VAC,3P+N+PE
	Corriente de entrada continua máxima	43A	86A
	Frecuencia de entrada nominal	50Hz	50Hz
Parámetros de CA fuera de la red	Tensión de salida nominal	230/400VAC,3P+N+PE	230/400VAC,3P+N+PE
	Frecuencia de salida nominal	50Hz	50Hz
	Corriente de salida continua máxima	43A	86A
	Potencia activa de salida máxima	30kW	60kW
	Potencia aparente de salida máxima	30KVA	60KVA
Parámetros generales	Capacidad de carga desequilibrada	100%	100%
	factor de potencia	>0,98	>0,98
	Rango de temperatura de trabajo	-30～+60℃（>45℃,se reducirá)	-30～+60℃（>45℃,se reducirá)
	Máxima eficiencia	98,5%	98,5%
	Función de arranque CA/CC	SÍ	SÍ
	Dimensiones (Ancho* Fondo* Alto)	436*550*130mm	436*550*130mm
	Peso	25 kilos	28 kilos

Módulo controlador MPPT

El módulo de potencia del controlador MPPT adopta el último diseño de hardware optimizado y un algoritmo de control avanzado, que tiene control inteligente y alta confiabilidad.

Modelo	30A	60A
Parámetro del lado fotovoltaico
Potencia máxima del componente de entrada	42kW	84kW
Voltaje de entrada máximo	1000 VCC	1000 VCC
Rango de voltaje MPPT	200~850 VCC	200~850 VCC
Tensión de arranque	200 VCC	200 VCC
MPPT	1	1
modo fotovoltaico	1	1
Corriente de entrada máxima	100 ACC	200 ACC
Parámetro del lado CC
Tensión CC máxima	1000 VCC	1000 VCC
Tensión nominal	800 VCC	800 VCC
Rango de voltaje	350~1000 VCC	350~1000 VCC
Corriente continua máxima	50 ACC	100 VCC
Potencia máxima continua	30kW	60kW
Dimensiones (Ancho* Fondo* Alto)	436*550*130mm	436*550*130mm
Peso	25 kilos	30kg

Sistema de gestión de energía (EMS)

En el sistema de almacenamiento de energía industrial y comercial, la topología de comunicación EMS se divide en dos capas. La capa superior es el sistema de seguimiento centralizado general.

Equipos inferiores: convertidor de almacenamiento de energía, sistema de gestión de baterías (BMS), equipo de monitoreo ambiental, sistema de protección contra incendios, aire acondicionado o sistema de control de acceso, etc., todos están conectados al sistema de monitoreo (actualmente con administración de autoridad de administrador, control de acceso suave).

El host de monitoreo completa la conexión de red, la conversión, la adquisición de datos, el procesamiento local de datos, la conversión de protocolos y el intercambio de comandos entre los sistemas de control y monitoreo en el sitio, la operación de monitoreo de la pantalla del usuario local, la estrategia de control y las funciones del servidor WEB, y realiza la recopilación y transmisión de alta velocidad de datos en tiempo real de gran capacidad, para garantizar que el sistema de la estación maestra pueda obtener de manera rápida y precisa toda la información de monitoreo y monitoreo, y retroalimentar oportunamente las anomalías y fallas del sistema detectadas por la red, para garantizar un posicionamiento y recuperación rápidos. (Debe realizarse a través de BMS a nivel de estación)

Ejemplo de selección de soluciones escalables para sistemas de almacenamiento de energía

poder del equipo	potencia MPPT	Capacidad de la batería	BMS	EMS	Acondicionador de aire	Sistema de extinción de incendios	Cantidad de gabinete
30kW	30kW	81,92 KWH	1	1	1	1	1
60kW	60kW	163,84 KWH	1	1	2	1	1
120kW	60/120KW	163,84 KWH	1	1	2	1	1
180kW	120/180KW	409,6 kWh	1	1	4	2	2
240kW	180/240KW	635,36KWH	1	1	6	3	3

Lista de sistemas de almacenamiento de energía de 30kw

Nombre del equipo	Parámetro de especificación	Unidad	Cantidad	Observación
piezas	30kw	piezas	1
MPPT	30kw	piezas	1
batería de litio	81,92 kwh (5,12 kwh/unidad)	piezas	16	opción
Acondicionador de aire		piezas	1
Extintor de incendios		piezas	1
EMS		piezas	1
Panel solar	440W/unidad	piezas	64	opción
Gabinete		PC	1
Distribución de energía y materiales auxiliares.		colocar	1

Lista de sistemas de almacenamiento de energía de 60kw

Nombre del equipo	Parámetro de especificación	Unidad	Cantidad	Observación
piezas	60kw	piezas	1
MPPT	60kw	piezas	1
batería de litio	163,84kwh(5,12kwh/unidad)	piezas	16	opción
Acondicionador de aire		piezas	2
Extintor de incendios		piezas	1
EMS		piezas	1
Panel solar	440W/unidad	piezas	128	opción
Gabinete		PC	1
Distribución de energía y materiales auxiliares.		colocar	1

Aplicaciones del sistema de almacenamiento de energía industrial y comercial.

1. Estabilidad de la red y servicios auxiliares

1.1 Regulación de frecuencia

• Respuesta rápida: un a escala de red sistema de almacenamiento de energía con batería de iones de litio ofrece velocidades de rampa inferiores a un segundo (< 200 ms), corrigiendo instantáneamente las desviaciones de frecuencia y superando las reservas giratorias tradicionales.

• Ingresos auxiliares: Al participar en los mercados ISO/RTO (p. ej., PJM, CAISO), los operadores pueden monetizar la regulación de frecuencia rápida y las reservas para contingencias, alcanzando a menudo una TIR superior al 10 %.

• Cumplimiento normativo: los inversores cumplen con la orden FERC 841 y ofrecen capacidades LVRT y de respuesta ante fallas para una integración perfecta en la red.

1.2 Soporte de voltaje y compensación VAR

• Soporte dinámico VAR: un sistema modular de almacenamiento de energía inyecta o absorbe potencia reactiva (± 100 MVAr por módulo), estabilizando los perfiles de voltaje y reduciendo el parpadeo en los alimentadores de distribución.

• Aplazamiento de la infraestructura: al mantener el voltaje del alimentador dentro de la tolerancia, las empresas de servicios públicos pueden aplazar o reducir el tamaño de las actualizaciones de las subestaciones, lo que generalmente ahorra entre $500 mil y $2 millones por alimentador.

2. Integración de energías renovables y arbitraje energético

2.1 Mitigación de la intermitencia

• EMS impulsado por IA: la previsión avanzada del estado de carga alinea la carga/descarga con las previsiones de irradiación solar y viento, lo que reduce la reducción de energía fotovoltaica hasta en un 30 %.

• Optimización del ciclo de vida: un sistema de almacenamiento de energía con batería de iones de litio con capacidad para > 6 000 ciclos al 80 % del Departamento de Defensa logra una vida útil de > 15 años, lo que reduce el costo nivelado de almacenamiento (LCOS).

2.2 Reducción de los cargos por demanda y reducción de picos

• Reducción de los picos con un sistema de almacenamiento de energía en batería: la descarga durante los períodos de tarifas pico ofrece un ahorro del 20 % al 40 % en los cargos por demanda.

• Arbitraje tarifario: Cobrar a $0,05/kWh en horas valle y descargar a $0,25/kWh en horas pico maximiza los retornos económicos.

• Implementación escalable: un sistema modular de almacenamiento de energía admite incrementos de 'pago a medida que crece' (por ejemplo, 250 kW/500 kWh por bastidor), alineando la capacidad con los perfiles de carga en evolución.

3. Energía de respaldo y funcionalidad UPS

• Transferencia perfecta: los interruptores de transferencia estáticos de estado sólido con redundancia de inversor N+1 garantizan una conmutación de < 4 ms, preservando cargas críticas en centros de datos, hospitales y centros de telecomunicaciones.

• Priorización de carga: EMS secuencia circuitos no críticos, extendiendo el tiempo de ejecución entre un 15% y un 20% y reservando energía para sistemas de comunicación y seguridad humana.

4. Gestión de la demanda industrial

• Soporte para el arranque del motor: los equipos de alto consumo (6 a 8 veces la corriente de entrada) están protegidos por un sistema modular de almacenamiento de energía , lo que evita penalizaciones en los servicios públicos y suaviza los perfiles de carga.

• Corrección del factor de potencia: los bancos de condensadores integrados y el soporte VAR del inversor aumentan el factor de potencia a > 0,98, minimizando los recargos de potencia reactiva.

5. Casos de uso emergentes y especializados

• Microrredes y energía en campus: los sistemas híbridos de almacenamiento de energía con grupos electrógenos y baterías de iones de litio logran una penetración de energías renovables superior al 90 % con capacidad de arranque en negro.

• Plantas de energía virtuales (VPP): activos modulares agregados ofertan en los mercados mayoristas, brindando flexibilidad a escala de red y manteniendo al mismo tiempo la resiliencia detrás del medidor.

• Centros de carga rápida para vehículos eléctricos: BESS in situ amortigua el impacto de la red, lo que permite una carga rápida de CC simultánea sin costosas actualizaciones de distribución.

Conclusión

Un sistema de almacenamiento de energía industrial y comercial optimizado , ya sea un sistema de almacenamiento de energía con batería de iones de litio o un sistema de almacenamiento de energía modular, desbloquea servicios críticos de red, mejora la integración de energías renovables y ofrece sólidos retornos financieros. La implementación de estrategias de reducción de picos con sistemas de almacenamiento de energía en baterías maximiza aún más el retorno de la inversión y la resiliencia operativa.
