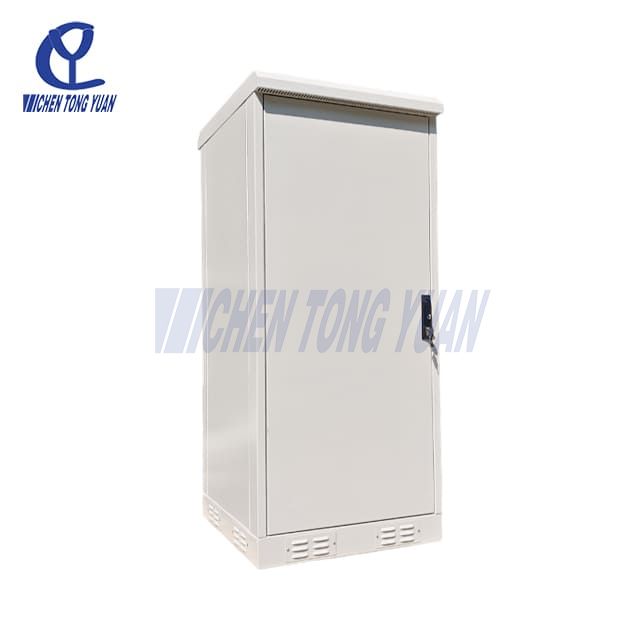

Armadio per apparecchiature industriali da esterno IP55 NEMA4 32U

Video del prodotto per armadio per apparecchiature industriali da esterno 32U

Certificato per armadio per apparecchiature industriali da esterno 32U

Armadio per attrezzature industriali da esterno 32U CY1700750750 Caratteristiche

Nome	Parametro tecnico
Misurare	Dimensioni esterne: A*L*P=1700*750*750 mm  (67'x 30'x 30')             32U
Disposizione del gabinetto	Uno scomparto per l'installazione di apparecchiature da 19 pollici/23 pollici
Materiale del mobile	Lamiera di acciaio zincato monostrato
Progettazione della sicurezza	Porta ad incasso, cerniere ad incasso, serratura di sicurezza a 4 punti
Livello di protezione	IP55/IP65/NEMA 4/NEMA 4X
Colore	RAL7035
Controllo del clima	Condizionatore AC220V e ventola DC48V
Sistema di illuminazione	Sensore porta + luce LED 48 V (quando si apre la porta, il LED si accende; Quando la porta è chiusa, il LED si spegne.)
Sistema di messa a terra	Barra in rame da 200 A (13 punti M6 e 2 punti M8)
Temperatura di lavoro	-40℃~+55℃
Umidità di lavoro	≤ 95% (+ 40 ℃)
Pressione atmosferica	62kpa ~ 106kpa (simile a 0 m ~ 5000 m di altitudine)

Nota: il condizionatore d'aria può anche scegliere CA 110 V 60 HZ o CC 48 V e la ventola può anche scegliere CA 110 V o 220 V.

Elenco degli accessori

Include: porta con serratura con condizionatore d'aria, guide per montaggio su rack da 19 pollici, zoccolo o hardware per montaggio a pavimento.

Nome	Quantità	Unità	Parametro tecnico
Armadio per telecomunicazioni da esterno	1	impostato	Dimensioni esterne: A*L*P=1700x750x750mm (67'x 30'x 30')

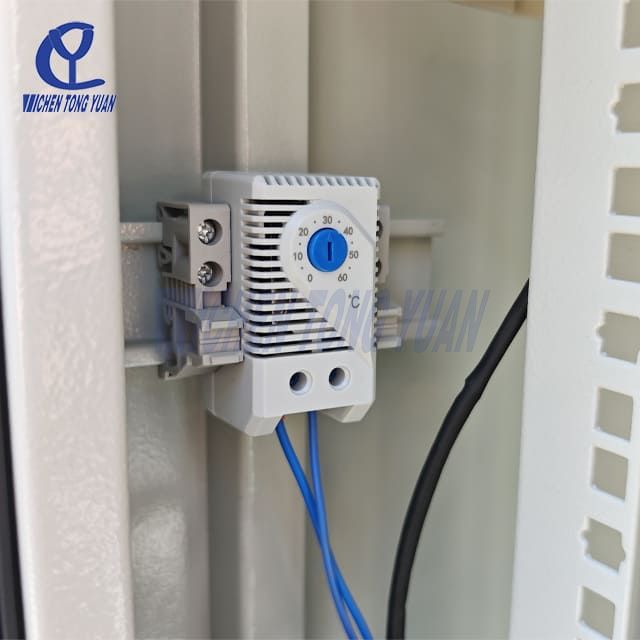

Fan	1	impostato	DC48V con controllo della temperatura
Lampada a LED	1	impostato	DC48V, utilizzato per l'illuminazione nell'armadio
Sbarra collettrice di terra	1	impostato	Barra in rame da 200 A (13 punti M6 e 2 punti M8)
Attrezzatura di supporto	1	impostato
Pacchetto	1	impostato	Scatola di legno, pallet di legno+film estensibile o pallet di legno+scatola di legno

Accessori opzionali

I seguenti accessori sono disponibili per ordini opzionali.

Articolo	Parametro tecnico	Immagine
SME	Unità di monitoraggio ambientale da 19 pollici 1U;  DC48V, supporta il protocollo di comunicazione RS232,RS485, SNMP,TCP/IP.                 1× sensore di fumo,                 1 × sensore dell'acqua,                 1× sensore di temperatura,                 1× sensore porta.                  Il sistema di monitoraggio ambientale è una rete completa di dispositivi e tecnologie progettati per tracciare e valutare vari aspetti dell'ambiente. Questo sistema svolge un ruolo cruciale nella raccolta di dati per comprendere le condizioni ambientali, rilevare i cambiamenti e gestire le risorse naturali.
Estintore	Il dispositivo estinguente ad aerosol caldo è un prodotto antincendio nuovo, efficiente ed ecologico di livello Vanguard International Semiconductor Corporation, il primo in Cina. Si tratta di un prodotto ecologico ad alta tecnologia per la protezione antincendio a beneficio dell'umanità, nato sullo sfondo dell'Accordo internazionale di Montreal e della maggiore consapevolezza della Cina in materia di protezione ambientale. È un sostituto ideale dei dispositivi estinguenti ad halon ed è adatto a spazi relativamente chiusi come gli armadietti di distribuzione.                         Avviamento elettrico o a caldo:                 Temperatura di avvio a caldo ≥170℃;                 Temperatura di avviamento elettrico ≥700 mA.
Tipo di cablaggio PDU	Ingresso CA: 63 A/2 P*2 con interblocco;                 CA/SPD:30-60KA/2P*1;                 Uscita CA: 63A/1P*1,32A/1P*1,16A/1P*3,3 fori Presa di manutenzione*1
PDU integrata	Può essere personalizzato in base alle esigenze del cliente.
Raddrizzatore	Trasferimento AC220V/110V a DC48V, collega la batteria come alimentazione di backup, può anche essere personalizzato in base alle esigenze del cliente.
ODF	L'ODF (Optic Distribution Frame) è un componente critico in un'infrastruttura di rete in fibra ottica. Serve come punto centralizzato per la terminazione, l'organizzazione e la distribuzione dei cavi in ​​fibra ottica. Lo scopo principale di un frame di distribuzione è facilitare una connettività efficiente e organizzata, semplificando la gestione, la risoluzione dei problemi e l'espansione della rete.                       Funzione:                 1)Punto terminale;                 2)Organizzazione e Gestione;                 3)Vassoi di giunzione;                 4) Etichettatura e documentazione;                 5)Sicurezza e Protezione;                 6)Scalabilità;                               Può essere personalizzato in base alle esigenze del cliente.
Batteria di riserva	Può essere una batteria al litio o una batteria al piombo.

Disegno schematico dell'armadio per attrezzature industriali per esterni standard 32U

Disegno 3D dell'armadio per attrezzature industriali per esterni standard 32U

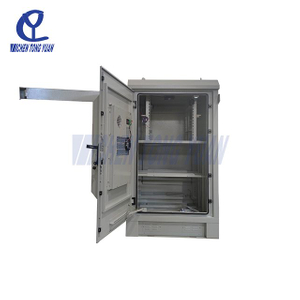

Altre opzioni di armadio per telecomunicazioni resistente alle intemperie

Modello	Altezza	Tipo	Valutare	Colore	A*L*P	Controllo del clima	Applicazione

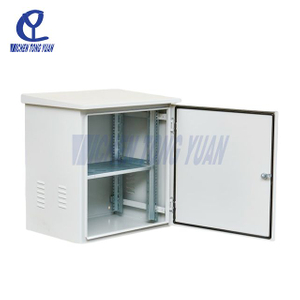

CY700650650	12U	Supporto da pavimento	IP55	Grigio	700x650x650 mm / 27,56 x 25,59 x 25,59 pollici	Ventola DC48V	Telecomunicazioni Wireless/banda larga Installazione basata sull'energia solare
CY800650650	14U	Supporto da pavimento	IP55	Grigio	800x650x650 mm / 31,50 x 25,59 x 25,59 pollici	Condizionatore 500W DC48V ventola	Telecomunicazioni Wireless/banda larga Installazione basata sull'energia solare
CY1050650650	18U	Supporto da pavimento	IP55	Grigio	1050x650x650 mm / 41,34 x 25,59 x 25,59 pollici	Condizionatore 500W DC48V ventola	Telecomunicazioni Wireless/banda larga Installazione basata sull'energia solare
CY1400800800	26U	Supporto da pavimento	IP55	Grigio	1400x800x800 mm / 55,12 x 31,50 x 31,50 pollici	Condizionatore 500W DC48V ventola	Telecomunicazioni Installazione wireless/a banda larga basata sull'energia solare
CY1600800800	30U	Supporto da pavimento	IP55	Grigio	1600x800x800 mm / 63,00 x 31,50 x 31,50 pollici	Condizionatore d'aria 1000W DC48V ventola	Telecomunicazioni Wireless/banda larga Installazione basata sull'energia solare
CY1700750750	32U	Supporto da pavimento	IP55	Grigio	1700x700x700 mm / 66,93 x 27,56 x 27,56 pollici	Condizionatore d'aria 1000W DC48V ventola	Telecomunicazioni Wireless/banda larga Installazione basata sull'energia solare
CY2100900900	42U	Supporto da pavimento	IP55	Grigio	2100x900x900 mm / 82,68 x 35,43 x 35,43 pollici	Condizionatore d'aria 1500W DC48V ventola	Telecomunicazioni Wireless/banda larga Installazione basata sull'energia solare

Altre dimensioni da continuare, vi preghiamo di inviarci una richiesta per ulteriori discussioni

Opzioni della soluzione di raffreddamento dell'armadio per l'armadio per comunicazioni

Nome	Specifica
Condizionatore d'aria	AC220V 50HZ
	AC220V 60HZ
	CA 110 V 60 Hz/CC 48 V
	Capacità di raffreddamento da 300 W-5000 W
Scambiatore di calore	DC48V
	40W/K-200W/K
Climatizzatore e scambiatore di calore combinati	AC220V 50HZ e DC48V
	1500 W e 80 W/K
TECNICO	DC48V
	200W-1200W
Fan	AC220V 50HZ
	AC220V 60HZ
	CA 110 V 60 Hz/CC 48 V

Flessibilità dell'armadio per attrezzature industriali da esterno 32U

(1) Il materiale può essere costruito in resistente acciaio zincato, pannello sandwich, acciaio inossidabile SS304, alluminio.

(2) I compartimenti possono essere configurati per supportare da 1 a 4 alloggiamenti, sono supportati più compartimenti.

(3) Le porte di accesso anteriore e posteriore consentono ai tecnici l'accesso alle aree di stoccaggio delle apparecchiature e al passaggio dei cavi.

(4) Anche il design delle porte laterali è ok.

(5) Colore personalizzato, colore standard RAL7035, altro colore accettabile in base al codice colore nominato.

(6) L'ampia gamma di opzioni di gestione termica anche per le esigenze di dissipazione del calore più impegnative consente l'ottimizzazione delle prestazioni termiche e la riduzione dei costi energetici.

(7) La soluzione di raffreddamento adottata condizionatore d'aria compressa ,TEC (Raffreddatore Termoelettrico),Esadecimale (scambiatore di calore),Tifosi,Aria condizionata combinata con scambiatore di calore.

(8) Offre un'ampia gamma di opzioni di configurazione garantendo la massima flessibilità, tra cui PDU, raddrizzatore e sistemi di alimentazione CA-CC integrati.

(9) Logo serigrafato e grafica pittorica rispettosa dell'ambiente per armadietti per telecomunicazioni esterni.



(10) Offre tutti i tipi di sensori ambientali, inclusi porte, fumo e sensori di temperatura.

(11) Sistema di monitoraggio remoto supportato, il protocollo di comunicazione è RS232/RS485/SNMP.

Come scegliere il sistema di raffreddamento per armadi per apparecchiature industriali da esterno 32U?

◆ Intervallo di temperatura accettabile per la vostra attrezzatura;

◆ Carico termico delle apparecchiature;

◆ La temperatura ambiente locale più alta;

◆ Livello di rumore;

◆ Espansione futura；

Considerando attentamente questi fattori, puoi selezionare un mobile sistema di climatizzazione che soddisfa le esigenze specifiche delle vostre apparecchiature e delle condizioni ambientali.

Precauzioni per l'installazione e l'uso degli involucri per telecomunicazioni esterne

1. Posizione ottimale

Quando possibile, installare l'armadio per telecomunicazioni esterno in un'area fresca e ben ventilata con un ambiente circostante pulito per ridurre al minimo l'accumulo di calore e la contaminazione.

2. Sigillatura del cavo

Una volta completato il passaggio dei cavi, sigillare eventuali spazi vuoti con il sigillante fornito. Questo passaggio è fondamentale per prevenire l'intrusione di umidità che potrebbe portare alla formazione di condensa, proteggendo così l'integrità dell'armadio di rete impermeabile.

3. Messa a terra affidabile

Assicurarsi che la barra di messa a terra dell'armadio sia collegata saldamente a una terra adeguata, con una resistenza di terra inferiore a 10 Ω. Questa precauzione è essenziale per il funzionamento sicuro dell'armadio per comunicazioni esterne.

4. Manutenzione regolare

Pulire mensilmente le griglie di ventilazione e gli schermi antipolvere. A seconda delle condizioni ambientali, regolare la frequenza della pulizia per mantenere il flusso d'aria e le prestazioni dell'apparecchiatura ottimali.

Applicazioni di armadi per telecomunicazioni da esterno

Gli armadi per telecomunicazioni da esterno sono progettati per resistere a condizioni atmosferiche avverse proteggendo al contempo le apparecchiature di rete sensibili. Questi robusti involucri per telecomunicazioni sono vitali in vari settori, tra cui:

Reti di telecomunicazioni

Ospitano e salvaguardano i componenti critici della rete, come switch, router e alimentatori, sia in installazioni centrali che remote.

CATV wireless/a banda larga

Utilizzati nei sistemi CATV wireless e a banda larga, questi armadi supportano la distribuzione dei segnali televisivi via cavo e la connettività Internet ad alta velocità.

Stazioni base

Essenziale per le comunicazioni mobili, l'armadio di rete impermeabile protegge le apparecchiature della stazione base, garantendo trasmissione e copertura affidabili del segnale.

Installazioni solari

Nei progetti basati sull'energia solare, questi involucri proteggono le sensibili apparecchiature di controllo e monitoraggio associate alla generazione e distribuzione di energia solare.

Siti e commutatori di celle wireless

Sono distribuiti nei siti cellulari e nei centri di commutazione per supportare comunicazioni mobili ininterrotte.

Terminali di trasmissione

Questi armadi facilitano la trasmissione e la ricezione sicura dei dati attraverso i nodi della rete.

Data center all'aperto

Fungendo da componenti chiave nei data center esterni, forniscono una soluzione resistente alle intemperie per ospitare server critici e hardware di rete.

Infrastrutture di trasporto

Installati negli snodi dei trasporti come autostrade, ferrovie e aeroporti, questi armadi supportano sistemi di comunicazione cruciali per l'efficienza operativa.
