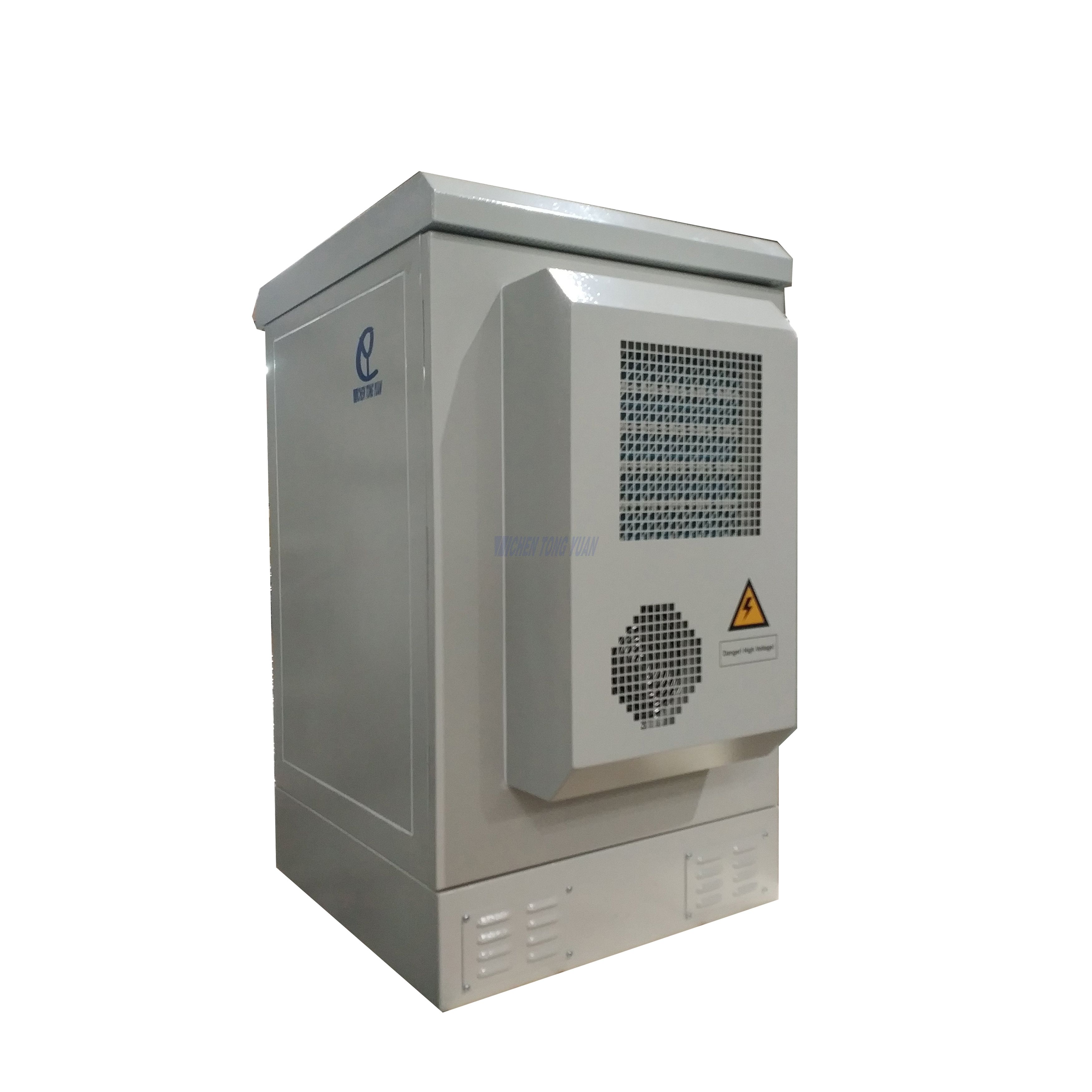

Gabinete de equipamento de telecomunicações ao ar livre 18U

Vídeo de gabinete de equipamentos de telecomunicações ao ar livre 18U

Certificado para o armário de equipamentos de telecomunicações ao ar livre 18U

Recursos de equipamento de telecomunicações ao ar livre 18U

Nome	Parâmetro técnico
Tamanho externo	H*W*D = 1050*650*650mm  (41 'x 26 ' x 26 ')

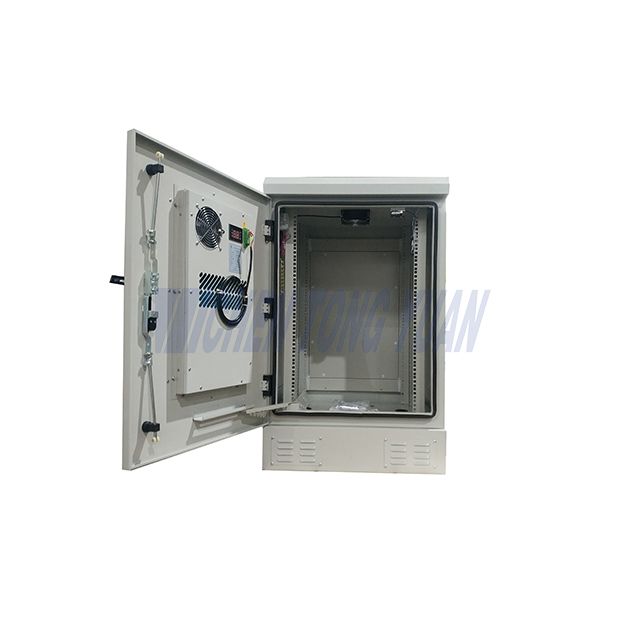

Layout do gabinete	Um compartimento, para instalar equipamentos de 19 polegadas/23 polegadas
Material do gabinete	Aço inoxidável de dupla camada com isolamento térmico EPS
Design de segurança	Porta incorporada, dobradiças incorporadas, bloqueio de segurança de 3 pontos
Nível de proteção	IP55 / IP65 / NEMA 4 / 4X
Cor	RAL7035
Controle climático	Ar condicionado AC220V e ventilador DC48V
Sistema de iluminação	Sensor da porta+luz LED de 48V (porta aberta, o LED acenderá; porta fechada, o LED será apagado.)
Sistema de aterramento	Barra de cobre 200a (13 pontos M6 e 2 pontos M8)
Temperatura de trabalho	- 40 ℃ ~ + 55 ℃
Umidade de trabalho	≤ 95% (+ 40 ℃)
Pressão do ar	62kpa ~ 106kpa (semelhante a 0m ~ 5000m Altitude)

Nota ： O ar condicionado também pode escolher AC 110V 60Hz ou CC 48V e o ventilador também pode escolher o AC 110V ou 220V.

Lista de acessórios para o armário de equipamentos de telecomunicações ao ar livre 18U

Inclui: bloqueio de porta com ar condicionado, trilhos de montagem de rack de 19 polegadas, montagem no piso; pedestal ou hardwares.

Nome	Quantidade	Unidade	Parâmetro técnico
Gabinete de telecomunicações ao ar livre	1	definir	Tamanho externo: H*W*D = 1050*650*650mm  (41 'x 26 ' x 26 ')
Ar condicionado	1	definir	Fonte de alimentação: AC 220V 50/60Hz   Capacidade de resfriamento: 500W
Fã	1	definir	DC48V com controle de temperatura
Lâmpada LED	1	definir	DC48V, usado para iluminação no gabinete
Barra de ônibus de aterramento	1	definir	Barra de cobre 200a (13 pontos M6 e 2 pontos M8)
Equipamento de suporte	1	definir
Pacote	1	definir	Caixa de madeira, palete de madeira +filme esticado ou palete de madeira +caixa de madeira

Acessórios opcionais

Os seguintes acessórios estão disponíveis para pedidos opcionais.

Item	Parâmetro técnico	Foto
Ems	Unidade de monitoramento de ambiente de 19 polegadas 1U;  DC48V, Suporte RS232, RS485, SNMP, protocolo de comunicação TCP/IP.                 Sensor de fumaça 1 ×,                 1 × sensor de água,                 1 × sensor de temperatura,                 Sensor de porta 1 ×.                  O sistema de monitoramento ambiental é uma rede abrangente de dispositivos e tecnologias projetada para rastrear e avaliar vários aspectos do meio ambiente. Este sistema desempenha um papel crucial na coleta de dados para entender as condições ambientais, detectar mudanças e gerenciar recursos naturais.
Extintor de incêndio	O dispositivo de extinção de incêndio aerossol quente é um produto de combate a incêndio novo, eficiente e amigável ao meio ambiente, com o nível da Vanguard International Semiconductor Corporation, que é o primeiro na China. É um produto de proteção contra incêndio verde de alta tecnologia que beneficia a humanidade, nascida nos antecedentes do Acordo Internacional de Montreal e na crescente conscientização da proteção ambiental da China. É um substituto ideal para dispositivos de extinção de incêndio em halon e é adequado para espaços relativamente fechados, como armários de distribuição.                         Início elétrico ou quente :                 Temperatura de início a quente ≥170 ℃;                 Temperatura de início elétrico ≥700mA.
PDU do tipo de fiação	Entrada CA: 63a/2p*2 com intertravamento ；                 AC/SPD: 30-60KA/2P*1 ；                 Saída CA: 63a/1p*1,32a/1p*1，16a/1p*3 3 soquetes de manutenção*1
PDU integrado	Pode ser personalizado de acordo com os requisitos do cliente.
Retificador	A transferência AC220V/110V para DC48V, conecte a bateria como uma energia de backup, também pode ser personalizada de acordo com os requisitos do cliente.
ODF	O quadro de distribuição óptica (ODF) é um componente crítico em uma infraestrutura de rede de fibra óptica. Serve como um ponto centralizado para a rescisão, organização e distribuição de cabos de fibra óptica. O objetivo principal de um quadro de distribuição é facilitar a conectividade eficiente e organizada, facilitando o gerenciamento, a solução de problemas e a expansão da rede.                       Função:                 1) ponto de terminação;                 2) organização e gerenciamento;                 3) bandejas de emenda;                 4) rotulagem e documentação;                 5) segurança e proteção;                 6) escalabilidade;                               Pode ser personalizado de acordo com os requisitos do cliente.
Bateria de backup	Pode ser bateria de lítio ou bateria de chumbo ácido.

Gabinete de equipamento de telecomunicações ao ar livre de 18U de 18U

Armário de equipamento de telecomunicações ao ar livre à prova de intempéries 18U Flexibilidade

(1) O material pode ser construído de aço durável, galvanizado, painel de sanduíche, SS304 de aço inoxidável, alumínio.

(2) Os compartimentos podem ser configurados para suportar entre 1-4 baías, com suporte a vários compartimentos suportados.

(3) As portas de acesso dianteiro e traseiro permitem que os técnicos acessem áreas de armazenamento de equipamentos e roteamento de cabos.

(4) Design de portas laterais também OK.

(5) Cor personalizada, cor padrão RAL7035, outra cor aceitável com base no código de cores nomeado.

(6) A ampla gama de opções de gerenciamento térmico, mesmo para as necessidades de dissipação de calor mais exigentes, permite a otimização do desempenho térmico e os custos de energia reduzidos.

(7) a solução de resfriamento adotada ar condicionado comprimido ,TEC (refrigerador termoelétrico),Hexadecimal (trocador de calor),Fãs,AC e hexadecimal combinados.

(8) oferece uma ampla gama de opções de configuração, proporcionando máxima flexibilidade, incluindo PDU, retificador e sistemas de energia AC-DC integrada.

(9) Logotipo de triagem de seda e obras de arte de pintura amigável para ambientais para o gabinete de telecomunicações ao ar livre.



(10) oferece todos os tipos de sensores de ambiente, incluindo portas, fumaça, sensores de temperatura.

(11) Sistema de monitoramento remoto suportado, o protocolo de comunicação é RS232/RS485/SNMP.

Opcionais de outros equipamentos de telecomunicações ao ar livre cainetas

Modelo	Altura	Tipo	Avaliar	Cor	H*w*d	Controle climático	Aplicativo
CY800650650	14U	Suporte de piso	IP55	Cinza	800mm*650mm*650mm	Fã de ar condicionado 500W DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar
CY1050650650	18U	Suporte de piso	IP55	Cinza	1050mm*650mm*650mm	Fã de ar condicionado 500W DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar
CY1400800800	26U	Suporte de piso	IP55	Cinza	1400mm*800mm*800mm	Fã de ar condicionado 500W DC48V	Telecom Instalação baseada em energia solar sem fio/banda larga
CY1600800800	30U	Suporte de piso	IP55	Cinza	1600mm*800mm*800mm	Fã de ar condicionado 1000W DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar
CY1700750750	32U	Suporte de piso	IP55	Cinza	1700mm*700mm*700mm	Fã de ar condicionado 1000W DC48V	Telecom Sem fio/banda larga Instalação baseada em energia solar
CY2100900900	42U	Suporte de piso	IP55	Cinza	2100mm*900mm*900mm	Fã de ar condicionado 1500W DC48V	Telecom Sem fio/banda larga  Instalação baseada em energia solar

Outro tamanho a ser continuado, envie -nos uma consulta para a discussão futer

Opções de ar condicionado do gabinete para o armário de equipamentos de telecomunicações ao ar livre 18U

Nome	Especificação
Ar condicionado	AC220V 50Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V
	Capacidade de resfriamento: 300W-5000W
Permutador de calor	DC48V
	40W/K-200W/K.
Ar condicionado combinado e trocador de calor	AC220V 50Hz & DC48V
	1500W & 80W/K.
Tec	DC48V
	200W-1200W
Fã	AC220V 50Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V

Como escolher o sistema de refrigeração do gabinete para gabinetes de equipamentos de telecomunicações ao ar livre à prova de intempéries?

◆ Faixa de temperatura aceitável para o seu equipamento;

◆ Carga de equipamento de calor;

◆ A maior temperatura ambiente local ；

◆ Nível de ruído ；

◆ Expansão futura ；




Ao considerar cuidadosamente esses fatores, você pode selecionar um sistema de controle climático do gabinete que atenda às necessidades específicas de seus equipamentos e condições ambientais.



Precauções para instalação e uso do armário de equipamentos de telecomunicações ao ar livre 18U

(1) Se as condições permitirem, tente instalar o gabinete de telecomunicações ao ar livre em um local fresco e ventilado com um ambiente limpo ao redor.

(2) Após a conclusão da construção do cabo, verifique a lacuna ao redor do cabo com o selante fornecido aleatoriamente no gabinete, de modo a evitar a condensação causada pela umidade que entra e afeta o desempenho de uso do equipamento.

(3) A barra de aterramento do gabinete deve ser aterrada de maneira confiável e a resistência de aterramento ao solo deve ser menor que 10 Ω.

(4) Limpe a tela de ventilação e poeira no gabinete regularmente todos os meses. De acordo com a situação real, o período de limpeza da tela de poeira pode ser reduzido ou estendido corretamente.

Aplicações de gabinetes de telecomunicações à prova de 18U

Os gabinetes de telecomunicações à prova de intempéries - de robustos racks de rede externo a compactos racks de equipamentos externos - são projetados para proteger eletrônicos sensíveis nas condições mais duras. Certificado como um gabinete NEMA4X  NEMA 4 Rack Mount , eles protegem contra a chuva, poeira, corrosão e exposição a UV. Os principais fabricantes de gabinetes de telecomunicações projetam esses armários com modularidade, segurança e gerenciamento térmico em mente. Abaixo está uma discriminação especializada de seus aplicativos mais comuns:

1. Cubs de telecomunicações

Um rack de rede ao ar livre (ou gabinete de montagem em rack externo) é a espinha dorsal de sites de telecomunicações empregadas de campo. Por interruptores de moradia, roteadores, fontes de alimentação e painéis de remendo de fibra dentro de um gabinete NEMA4X NEMA 4 rack de montagem, os transportadores podem estender a cobertura em áreas suburbanas e rurais sem arriscar falhas relacionadas ao clima.

2. CATV sem fio e de banda larga

Para a distribuição da Internet de TV a cabo e alta velocidade, um rack de equipamentos externos protege os amplificadores, divisores e equipamentos de happend em nós da vizinhança. O design selado garante a integridade consistente do sinal - mesmo durante fortes chuvas - enquanto o formato de montagem de rack -monta simplifica o serviço e as atualizações.

3. Estações de base celular

Cada estação base 4G/5G depende de um gabinete de telecomunicações à prova de intempéries para proteger rádios de RF, unidades de distribuição de energia e baterias de backup. Um gabinete robusto NEMA4X NEMA 4  de montagem não apenas mantém a umidade e a poeira afastada, mas também suporta soluções térmicas integradas (ventiladores filtrados ou trocadores de calor a ar -ar) para manter as temperaturas operacionais ideais.

4. Instalações com potência solar

Nos cenários fora da grade ou de backup - como sites de monitoramento remoto - os painéis solares alimentam controladores de carga, inversores e bancos de baterias alojados em um rack de rede ao ar livre . O gabinete classificado como IP impede a entrada de água e pragas, enquanto os ilhós de entrada de cabos continuam sendo arrumados e seguros.

5.

À medida que as redes móveis densificam, os nós pequenos e os links de microondas proliferam. Um rack de equipamentos externos fornece um gabinete compacto e travável para rádios, interruptores de POE e protetores de surtos. Sua certificação NEMA4X NEMA 4 significa que as terminações de fibra e cobre permanecem limpas e confiáveis.

6. nós de transmissão e agregação

Em pontos de transferência de fibra - seja em armários na estrada ou cofres de utilidade - os provedores de teleco instalam os gabinetes NEMA4X NEMA 4 de montagem de rack para abrigar terminais de linha óptica (OLTS), conversores de mídia e dispositivos de interface de rede. Isso garante agregação de dados eficiente e à prova de intempéries entre as redes de núcleo e borda.

7. Data Centers e computação de borda ao ar livre

As implantações de computação de arestas exigem data centers de pequenos footprint próximos aos usuários finais. robustos Os racks de redes externos acomodam servidores, equipamentos de armazenamento e rede, fornecendo poder de processamento de baixa latência em ambientes tão variados quanto os compostos de torre de células ou abrigos na beira da estrada.

8. Comunicações de transporte

Da sinalização ferroviária a sistemas de aterramento do aeroporto, os equipamentos externos protegem as unidades de interfone, os codificadores de CCTV e os rádios sem fio montados ao longo de faixas ou perímetro de asfalto. O resultado é ininterrupto, comunicação de missão crítica - rain ou brilho.

Escolhendo o fabricante certo de gabinete de telecomunicações 18U

Ao especificar seu próximo gabinete de telecomunicações ao ar livre, procure os fabricantes de gabinetes de telecomunicações que oferecem:

• Certificações : True NEMA4, NEMA4X, IP55, IP65 Classificações para resistência à água e poeira.

• Opções térmicas : aberturas passivas, ventiladores filtrados ou trocadores aéreos.

• Recursos de segurança : portas de trava, dobradiças à prova de adulteração e alarmes de intrusão.

• Modularidade : trilhos de rack de 19 ″ ajustáveis que suportam equipamentos 1U - 42U.

• Flexibilidade de montagem : montagem de parede, montagem ou montagem de pólo ou montagem.




Ao selecionar um gabinete comprovado de montagem de rack NEMA4X NEMA 4 de um fabricante respeitável, você garantirá que sua infraestrutura de telecomunicações ao ar livre ofereça tempo de atividade máximo, longevidade e facilidade de serviço - não importa onde seja implantado.
