Gabinete de telecomunicações expansível personalizado

Vídeo de gabinete de telecomunicações expansível

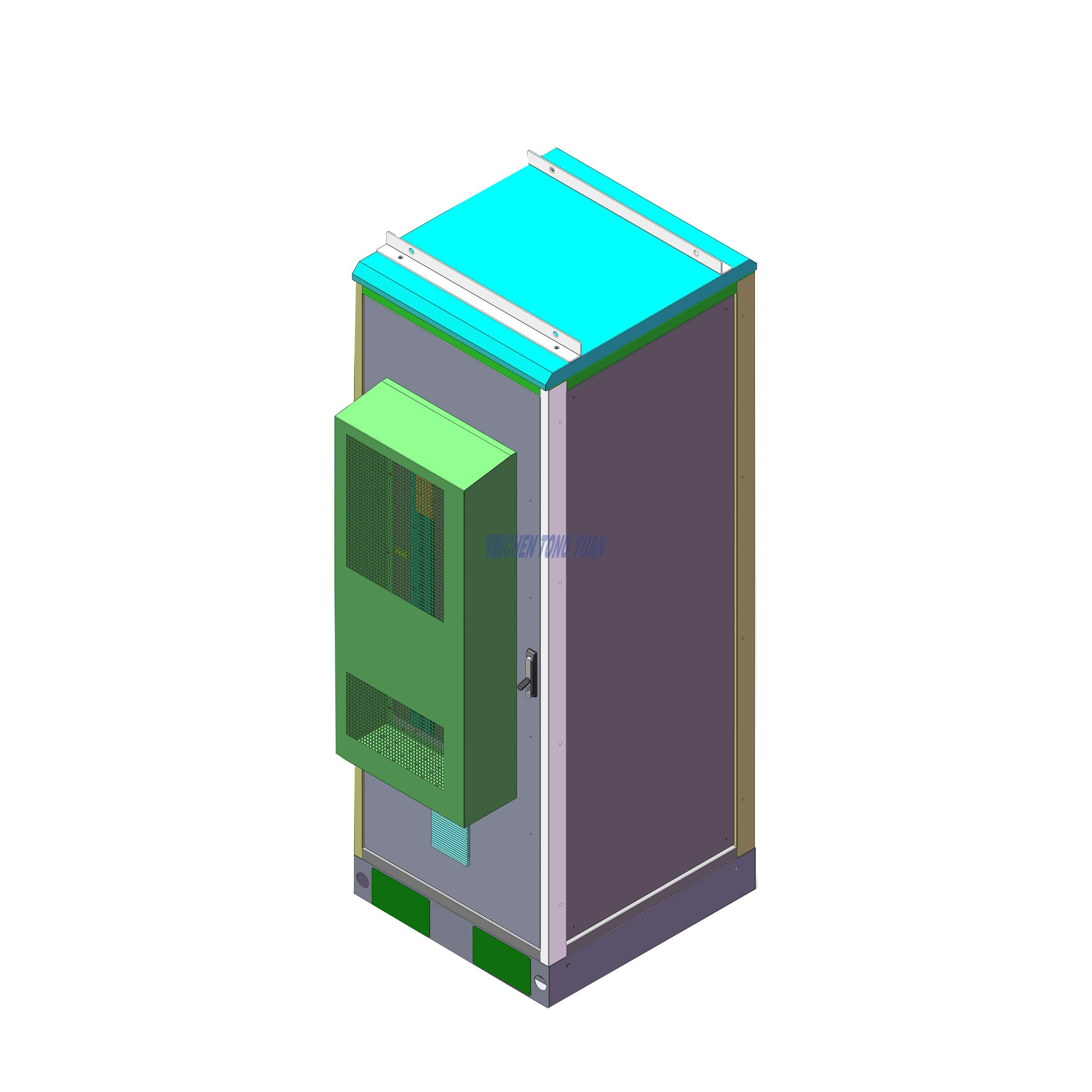

O que é um gabinete de telecomunicações expansível?

Um gabinete de telecomunicações expansível é uma unidade modular e à prova de intempéries projetada para proteger e organizar equipamentos de telecomunicações (por exemplo, fibra óptica, nós 5G, roteadores ou fontes de alimentação). Seu design escalável permite expansão futura adicionando ou reconfigurando compartimentos à medida que a demanda da rede aumenta

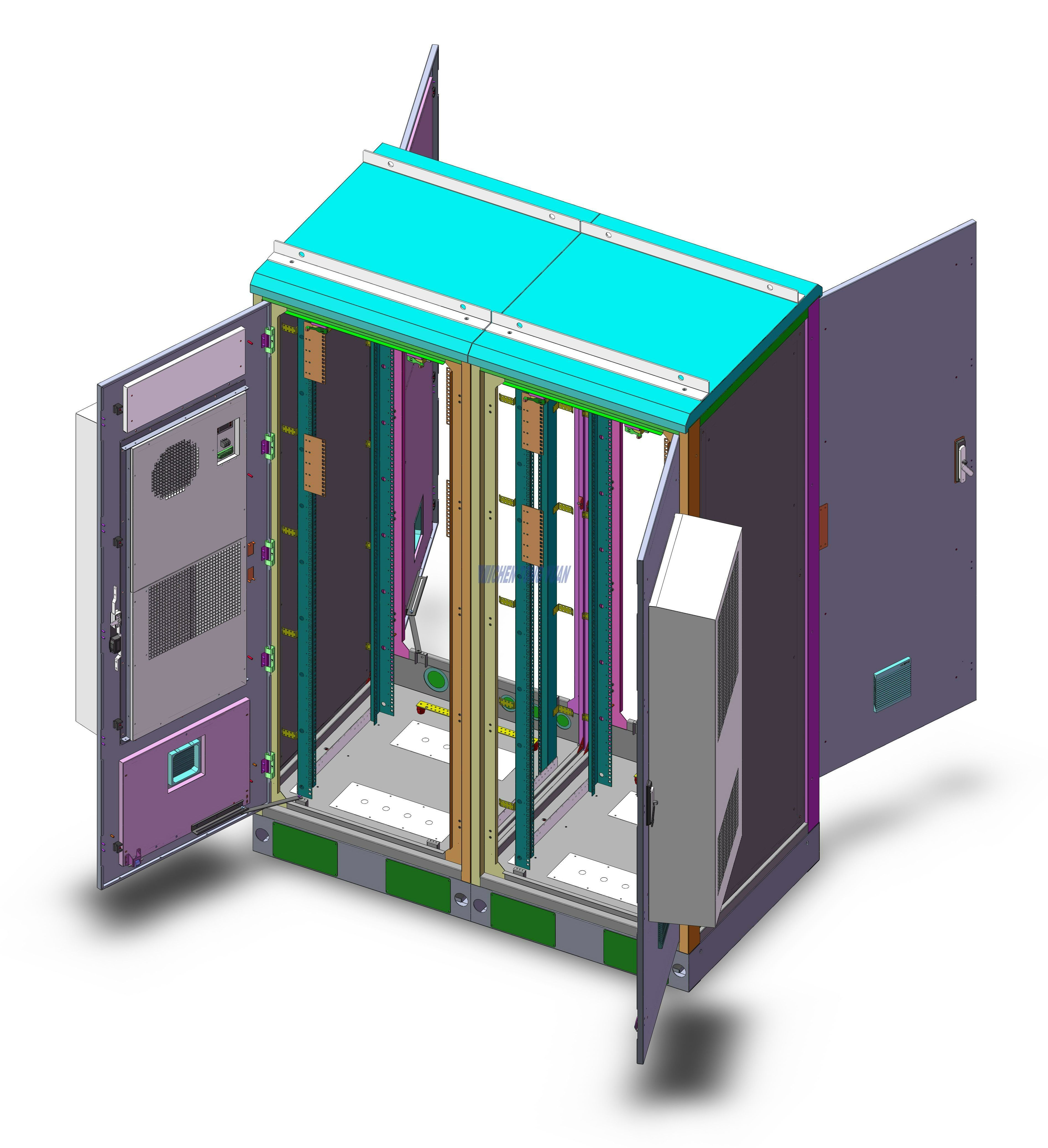

Como pode ser expansível?

Recursos do gabinete de telecomunicações expansível?

• Os painéis laterais do gabinete podem ser removidos durante a montagem;

• As bases do gabinete podem ser alternadas entre bases de gabinete simples, duas bases de gabinete, três bases de gabinete e ainda mais;

• A direção da porta do gabinete pode ser trocada para a esquerda e para a direita, para não causar interferência da porta;

• Capacidade de refrigeração do ar condicionado: 3000W;

• O ar condicionado pode ser instalado em um ou dois gabinetes.

Parâmetro técnico do gabinete expansível de telecomunicações

Item	Nome	Parâmetro técnico
1	Tamanho	Tamanho externo:H*W*D=2330*810*860mm
2	Layout do gabinete	Um compartimento, para instalação de equipamentos de 19'/23'
3	Material do gabinete	Aço galvanizado de dupla camada com isolamento térmico EPS
4	Projeto de segurança	Porta embutida, dobradiças embutidas, fechadura de segurança de 3 pontos
5	Nível de proteção	IP55
6	Cor	RAL7035
7	Controle climático	Ar condicionado AC220V 3000W e ventilador DC48V
8	Sistema de iluminação	Sensor de porta + luz LED 48V (ao abrir a porta, o LED acenderá; quando a porta estiver fechada, o LED apagará.)
9	Sistema de aterramento	Barra de cobre 200A (13 pontos M6 e 2 pontos M8)
10	Temperatura de trabalho	- 40 ℃ ~ + 55 ℃
11	Umidade de trabalho	≤ 95% (+ 40 ℃)
12	Pressão do ar	62kpa ~ 106kpa (semelhante a 0m ~ 5000m de altitude)

Exemplos de desenhos de instalação de gabinete de telecomunicações expansível

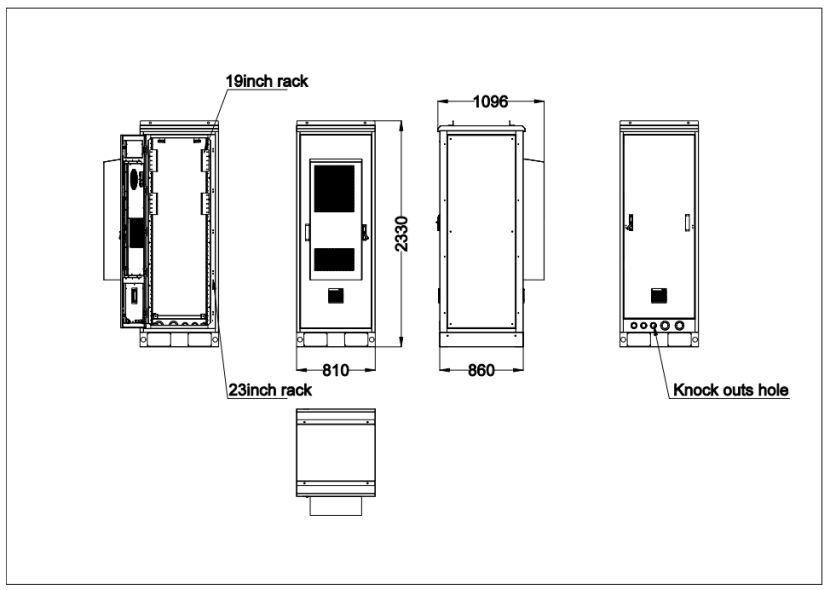

Desenho de uma baía

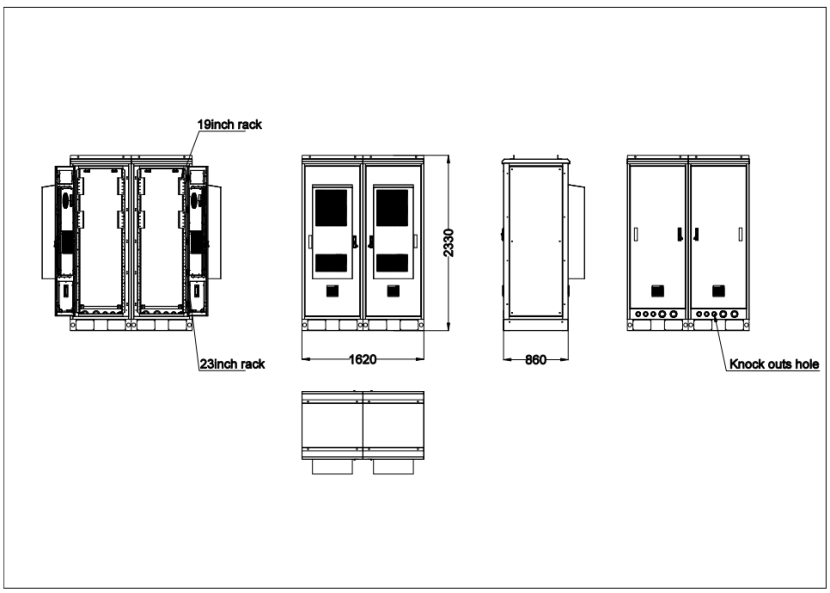

desenho de 2 baias

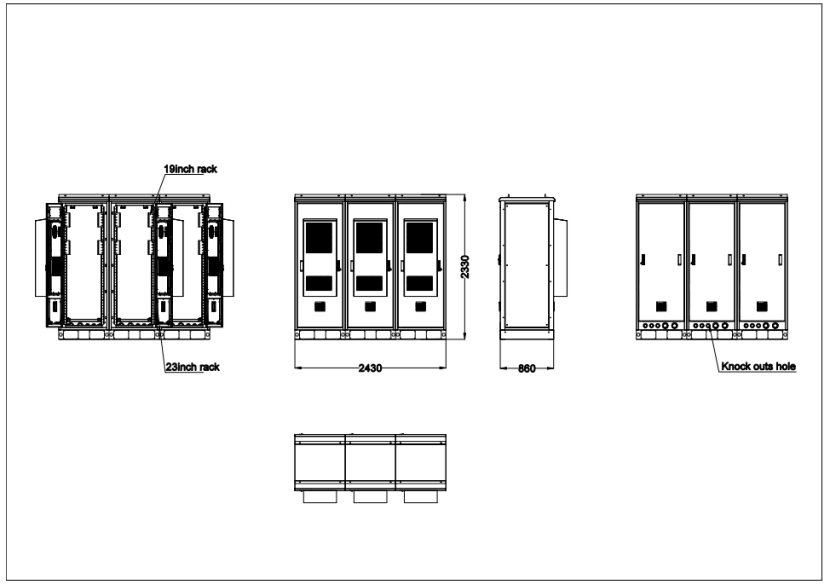

desenho de 3 baias

Por que precisa de um gabinete de telecomunicações expansível?

1. Escalabilidade para redes em crescimento

• Problema: Os gabinetes tradicionais exigem substituição completa quando a capacidade é excedida.

• Solução: Os designs modulares permitem adicionar compartimentos, prateleiras ou portas de cabos conforme as necessidades mudam (por exemplo, atualização de 4G para 5G ou adição de emendas de fibra).

• Exemplo: comece com uma base de 24' e depois expanda para 48' ao implantar novas antenas.




2. Economia de custos

• Evite comprar em excesso: pague apenas pelo espaço que você precisa agora e expanda mais tarde.

• Reduza o tempo de inatividade: não há necessidade de desmontar/reinstalar equipamentos durante atualizações.

3. Proteção ambiental severa

• À prova de intempéries: as classificações IP67/NEMA 4X protegem contra chuva, poeira e temperaturas extremas (-40°C a +70°C).

• Materiais duráveis: Alumínio ou aço inoxidável resistem à corrosão em áreas costeiras/industriais.

4. Manutenção Simplificada

• Acesso sem ferramentas: travas de abertura rápida e painéis removíveis aceleram os reparos.

• Gerenciamento de cabos: Slots de roteamento integrados reduzem a confusão e os riscos de superaquecimento.

5. Conformidade à prova de futuro

Adapta-se a novos padrões (por exemplo, fibra de alta densidade ou sensores IoT) sem reprojetar.

Quem precisa de um?

✔ Operadoras de Telecomunicações – Implantação de pequenas células 5G ou redes FTTH.

✔ Cidades Inteligentes – Dimensionamento de câmeras de trânsito, Wi-Fi público ou sistemas de emergência.

✔ Locais Industriais – Proteção de controles em petróleo/gás, transporte ou serviços públicos.

Lista de acessórios para gabinete de telecomunicações expansível

2.1 Lista de acessórios padrão

Inclui: porta com trava com ar condicionado 1500W, trilhos para montagem em rack de 19 polegadas, rodapé para montagem no chão ou ferragens.

Não	Nome	Quantidade	Unidade	Parâmetro técnico
1	Gabinete de telecomunicações externo	1	definir	1)Tamanho externo:H*W*D=2100*900*900mm
2	Ar condicionado	1	definir	Fonte de alimentação: CA 220V 50/60Hz Capacidade de refrigeração: 1500W
3	Fã	1	definir	DC48V com controle de temperatura
4	Lâmpada LED	1	definir	DC48V, usado para iluminação no gabinete
5	Barramento de aterramento	1	definir	Barra de cobre 200A (13 pontos M6 e 2 pontos M8)
6	de equipamento Suporte	3	definir
7	Pacote	1	definir	Caixa de madeira, palete de madeira + filme extensível ou palete de madeira + caixa de madeira

2.2 Acessórios opcionais para gabinete externo para locais híbridos

Os seguintes acessórios estão disponíveis para pedido opcional.

Item	Parâmetro técnico	Foto
EMS	Unidade de monitoramento ambiental de 19 polegadas 1U; DC48V, suporte ao protocolo de comunicação RS232, RS485, SNMP, TCP/IP. 1 × sensor de fumaça, 1 × sensor de água, 1 × sensor de temperatura, 1× sensor de porta. O sistema de monitoramento ambiental é uma rede abrangente de dispositivos e tecnologias projetadas para rastrear e avaliar vários aspectos do meio ambiente. Este sistema desempenha um papel crucial na recolha de dados para compreender as condições ambientais, detectar mudanças e gerir os recursos naturais.
Extintor de incêndio	O dispositivo de extinção de incêndio em aerossol quente é um produto de combate a incêndio novo, eficiente e ecológico com nível Vanguard International Semiconductor Corporation, que é o primeiro na China. É um produto de proteção verde contra incêndios de alta tecnologia que beneficia a humanidade, nascido no contexto do Acordo Internacional de Montreal e da crescente conscientização da China sobre a proteção ambiental. É um substituto ideal para dispositivos de extinção de incêndio de halon e é adequado para espaços relativamente fechados, como armários de distribuição. Partida elétrica ou a quente: Temperatura de partida a quente ≥170℃; Temperatura de partida elétrica ≥700mA.
Tipo de fiação PDU	Entrada AC: 63A/2P*2 com intertravamento; AC/SPD:30-60KA/2P*1; Saída CA: 63A/1P*1,32A/1P*1,16A/1P*3,3 furos Soquete de manutenção*1
PDU integrada	Pode ser personalizado de acordo com as necessidades do cliente.
Retificador	Transferência AC220V / 110V para DC48V, conecte a bateria como energia de backup, também pode ser personalizada de acordo com as necessidades do cliente.
ODF	O Quadro de Distribuição Óptica (ODF) é um componente crítico em uma infraestrutura de rede de fibra óptica. Serve como ponto centralizado para terminação, organização e distribuição de cabos de fibra óptica. O objetivo principal de um quadro de distribuição é facilitar a conectividade eficiente e organizada, facilitando o gerenciamento, a solução de problemas e a expansão da rede. Função: 1)Ponto de Terminação; 2)Organização e Gestão; 3) Bandejas de emenda; 4) Rotulagem e Documentação; 5)Segurança e Proteção; 6) Escalabilidade; Pode ser personalizado de acordo com as necessidades do cliente.
Bateria reserva	Pode ser bateria de lítio ou bateria de chumbo-ácido.

para exterior  Gabinete de telecomunicações expansível Flexibilidade

(1 ) O material pode ser construído em aço galvanizado durável, painel sanduíche, aço inoxidável SS304, alumínio.

(2 ) Os compartimentos podem ser configurados para suportar entre 1-4 baias, com suporte para vários compartimentos.

(3) frontal e traseira As portas de acesso permitem que os técnicos acessem as áreas de armazenamento de equipamentos e roteamento de cabos.

(4) O design das portas laterais também está ok.

(5) Cor personalizada , cor padrão RAL7035 , outra cor aceitável com base no código de cores designado.

(6)A ampla gama de opções de gerenciamento térmico, mesmo para as necessidades de dissipação de calor mais exigentes, permite a otimização do desempenho térmico e a redução dos custos de energia.

(7) A solução de resfriamento adotou ar condicionado comprimido, TEC (Refrigerador Termoelétrico), Hex (trocador de calor), Ventiladores, AC e HEX combinados.

(8) Oferece uma ampla gama de opções de configuração, proporcionando flexibilidade máxima, incluindo PDU, retificador e sistemas de energia AC-DC integrados.

(9) Logotipo da triagem de seda e arte de pintura ecologicamente correta para gabinete de telecomunicações externo.



(10)Oferece todos os tipos de sensores ambientais , incluindo portas, fumaça, sensores de temperatura.

(11) Sistema de monitoramento remoto suportado , o protocolo de comunicação é RS232/RS485/SNMP.



Mais opções para  gabinetes de telecomunicações expansíveis

Modelo	Altura	Tipo	Avaliar	Cor	H*W*D	Controle climático	Aplicativo
CY700650650	12U	Suporte de chão	IP55	Cinza	700x650x650mm / 27,56x25,59x25,59 polegadas	Ventilador DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY800650650	14U	Suporte de chão	IP55	Cinza	800x650x650mm / 31,50x25,59x25,59 polegadas	Ventilador de ar condicionado 500W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY1050650650	18U	Suporte de chão	IP55	Cinza	1050x650x650mm / 41,34x25,59x25,59 polegadas	Ventilador de ar condicionado 500W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY1400800800	26U	Suporte de chão	IP55	Cinza	1400x800x800mm / 55,12x31,50x31,50 polegadas	Ventilador de ar condicionado 500W DC48V	Telecomunicações Instalação sem fio/banda larga baseada em energia solar
CY1600800800	30U	Suporte de chão	IP55	Cinza	1600x800x800mm / 63,00x31,50x31,50 polegadas	Ventilador de ar condicionado 1000W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY1700750750	32U	Suporte de chão	IP55	Cinza	1700x700x700mm / 66,93x27,56x27,56 polegadas	Ventilador de ar condicionado 1000W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar
CY2100900900	42U	Suporte de chão	IP55	Cinza	2100x900x900mm / 82,68x35,43x35,43 polegadas	Ventilador de ar condicionado 1500W DC48V	Telecomunicações Sem fio/banda larga Instalação baseada em energia solar

Outro tamanho deve continuar, envie-nos uma pergunta para uma discussão mais aprofundada

de gabinete de telecomunicações expansível : Opções HVAC

Nome	Especificação
Ar condicionado	AC220V 50 Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V
	Capacidade de refrigeração de 300W-5000W
Permutador de calor	DC48V
	40W/K-200W/K
Ar condicionado e trocador de calor combinados	AC220V 50Hz e DC48V
	1500 W e 80 W/K
TÉCNICO	DC48V
	200W-1200W
Fã	AC220V 50 Hz
	AC220V 60Hz
	AC110V 60Hz / DC48V

Como escolher o sistema de refrigeração para  gabinete de telecomunicações expansível?

◆Faixa de temperatura aceitável para seu equipamento;

◆Carga térmica do equipamento;

◆A temperatura ambiente local mais alta;

◆Nível de ruído；

◆ Expansão Futura;

Considerando cuidadosamente esses fatores, você pode selecionar um sistema de controle climático de gabinete que atenda às necessidades específicas de seu equipamento e às condições ambientais.

Precauções para instalação e uso do gabinete de telecomunicações expansível

(1) Se as condições permitirem, tente instalar o gabinete de telecomunicações expansível em um local fresco e ventilado, com ambiente limpo.

(2) Após a conclusão da construção do cabo, certifique-se de vedar a lacuna ao redor do cabo com o selante fornecido aleatoriamente no gabinete, de modo a evitar a condensação causada pela entrada de umidade e afetando o desempenho de uso do equipamento.

(3) A barra de aterramento do gabinete deve ser aterrada de forma confiável e a resistência de aterramento ao solo deve ser inferior a 10 Ω.

(4) Limpe regularmente a ventilação e a tela de poeira do gabinete todos os meses. De acordo com a situação real, o período de limpeza da tela de poeira pode ser reduzido ou estendido adequadamente.

Vídeo de produção de gabinete de telecomunicações expansível para exterior

Aplicações de gabinete de telecomunicações expansível

O gabinete de telecomunicações expansível externo para locais híbridos foi projetado para suportar condições climáticas adversas e fornecer proteção para equipamentos e infraestrutura de telecomunicações em ambientes externos. Esses gabinetes são essenciais para diversas aplicações, incluindo:

(1) Telecomunicações : Os gabinetes de telecomunicações expansíveis para ambientes externos são amplamente utilizados na indústria de telecomunicações para abrigar e proteger componentes de rede, como switches, roteadores, fontes de alimentação e outros eletrônicos sensíveis.

(2) CATV sem fio/banda larga: Esses gabinetes são usados ​​em redes CATV sem fio e de banda larga para suportar a distribuição de sinais de televisão a cabo e conectividade de alta velocidade à Internet. Estação Base: Os gabinetes de telecomunicações externos desempenham um papel crucial no suporte de estações base para redes de comunicação sem fio, garantindo conectividade e cobertura confiáveis.

(3) Instalações baseadas em energia solar: Os gabinetes de telecomunicações expansíveis ao ar livre são frequentemente implantados em instalações baseadas em energia solar para abrigar e proteger equipamentos relacionados à geração e distribuição de energia solar.

(4) Locais de células e switches sem fio: Esses gabinetes são usados ​​em locais de células e switches sem fio para suportar redes de comunicação móvel e garantir conectividade contínua.

(5) Terminais de Transmissão:  Gabinetes de telecomunicações expansíveis são utilizados em terminais de transmissão para abrigar equipamentos de transmissão e recepção de dados, garantindo comunicação eficiente entre diferentes nós da rede.

(6) Data center: Esses gabinetes podem ser encontrados em data centers externos, fornecendo proteção e alojamento para equipamentos e servidores de rede críticos.

(7) Transporte:   Gabinetes de telecomunicações expansíveis são usados ​​em infraestrutura de transporte, como rodovias, ferrovias e aeroportos, para apoiar sistemas de comunicação e garantir operações tranquilas.

Estes são apenas alguns exemplos das diversas aplicações de gabinetes de telecomunicações expansíveis. Sua versatilidade, durabilidade e design à prova de intempéries os tornam um componente essencial em diversas indústrias e setores.
